Op 16 november 2008 16:55:59 schreef Benadski:
Conrad: 528382 (alleen nu even niet op voorraad)

Even een klein testprojectje tussendoor:
[afbeelding]

Dit regelaartje zet een PWM spanning netjes om in een analoge stroom. Hier stuur ik 1W en 3W Luxeons mee. Voor het schema zie mijn Aquarium topic.

EDIT: Ik zie dat DickBest epoxy platen heeft. Frees je die dingen nat? Of zuig je de stof goed af? Die zooi wil je niet in je longen (ik heb er nu nog last van)...

Veel stof zul jij wel niet in je longen hebben. Zo te zien op de foto breek je de printen af op je knie, zoals ik dat met een pak spaghetti doe.:-)

Rust roest, en nog geen klein beetje, ik kan er van meespreken.
help

Golden Member

Veel experimenteerprint en ook andere epoxy printen zijn bijna niet fatsoenlijk door te krijgen zonder veel niet fijn stof of van die erg zichtbare lelijke breeklijnen.

Een zaagtafeltje als dit hier, in combinatie met een diamantschijf en een flinke stofzuiger, kan zelfs met grotendikken's spaghetti overweg.
D'r hangt een prijskaartje aan, natuurlijk. 't Is ook altijd wat...

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

mooi printje kif, ik ben ook ff bezig geweest met smd.
tqfp32 met de hand ging goed, alleen usb poort verkeerdom is einde chip.
dus ik moet weer op school een nieuw printje maken aangezien ik niet de spullen heb om smd eraf te halen.
leuke japan pagina trouwens, wil ik ook nog wel eens heen, alleen nu beetje jong voor;) ( en nee ouders werken niet mee)

bprosman

Golden Member

Veel experimenteerprint en ook andere epoxy printen zijn bijna niet fatsoenlijk door te krijgen zonder veel niet fijn stof of van die erg zichtbare lelijke breeklijnen.

Eigenlijk geen last van, beide zijden goed diep insnijden met een scherp hobby/stanley mes en dan even langs de vijl of over een grof schuurpapier op een vlakke tafel halen.

Groeten, Bram

De jongere generatie loopt veel te vaak zijn PIC achterna.

@bprosman, ze hebben het over fijn stof. Jouw methode creëert ook erg veel fijn stof, maar dat weet je niet, aangezien je het niet ziet ;-), maar dan is het nog wel schadelijk voor je gezondheid ;-).

Op school hebben ze speciale knip tang scharige machines. (Geen idee hoe die dingen heten). Maar ze zijn groot, met een arm van +/- 75CM lang en dan een driehoek als knip schaar iets. Werkt perfect om printjes mee door te snijden/randjes mee mooi te maken.

Ik ben programmeur! geen electronicus! http://www.daantimmer.nl/ Er is een ontwerp! nu nog inhoud :-)
Henry S.

Moderator

Nu maar weer ontopic, genoeg gezaag over het gezaag. ;)

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Op 18 november 2008 23:32:06 schreef Daan Timmer:
Op school hebben ze speciale knip tang scharige machines. (Geen idee hoe die dingen heten).

Guillotineschaar. Geeft geen stof en zijn in verschillende maten te koop. Leuk kadootje voor de kerst :-)

"We cannot solve our problems with the same thinking we used when we created them" - Albert Einstein

Men neemt 48 witte ledjes, een te vervangen halogeenlamp op 230V en wat weerstanden.

Wat krijg je dan? Een Led lamp op 230V met 48 Led's, die totaal 4,6W verbruikt waarvan 1,2W in de weerstanden verstookt wordt.

Alles klikbaar

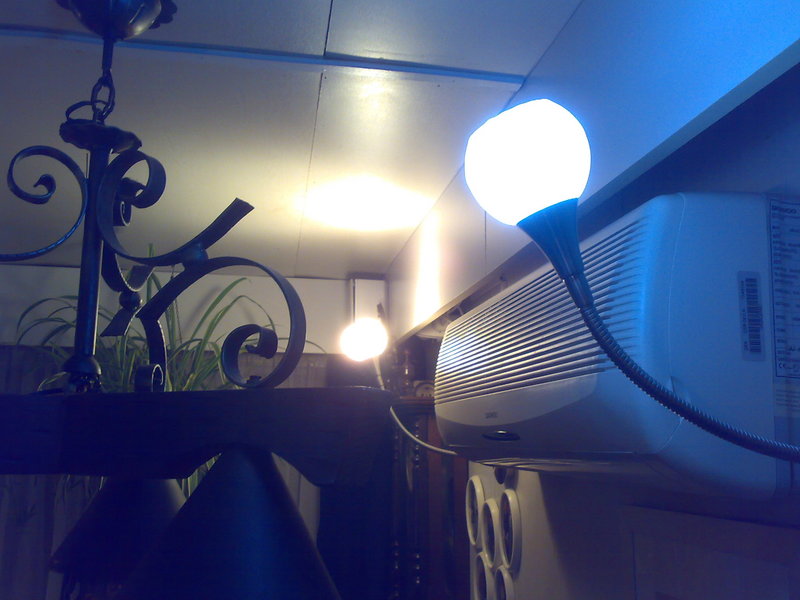

De lichtopbrengst in vergelijking met een 40W Halogeenlamp:
http://www.uploadarchief.net/files/download/resized/ledlamp%201.jpg

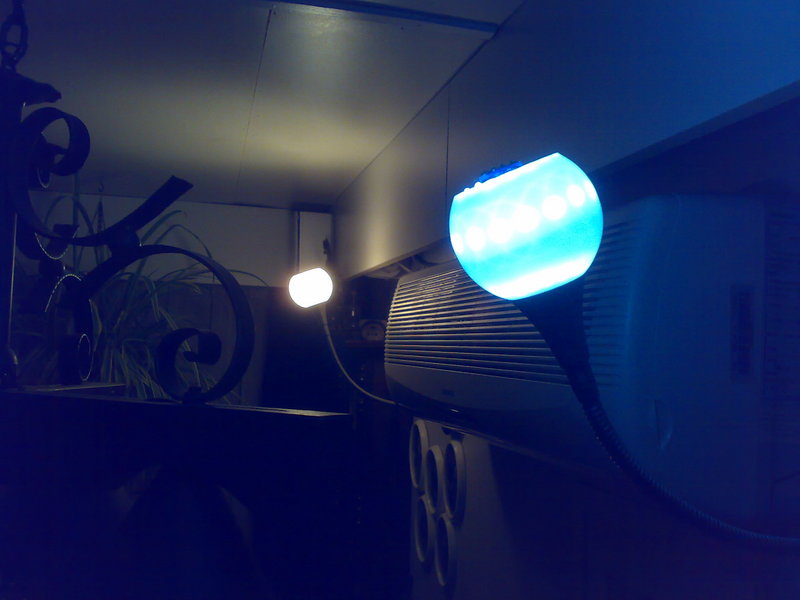

Het effect wat je in het echt daarbij ook ziet:
http://www.uploadarchief.net/files/download/resized/ledlamp%202.jpg

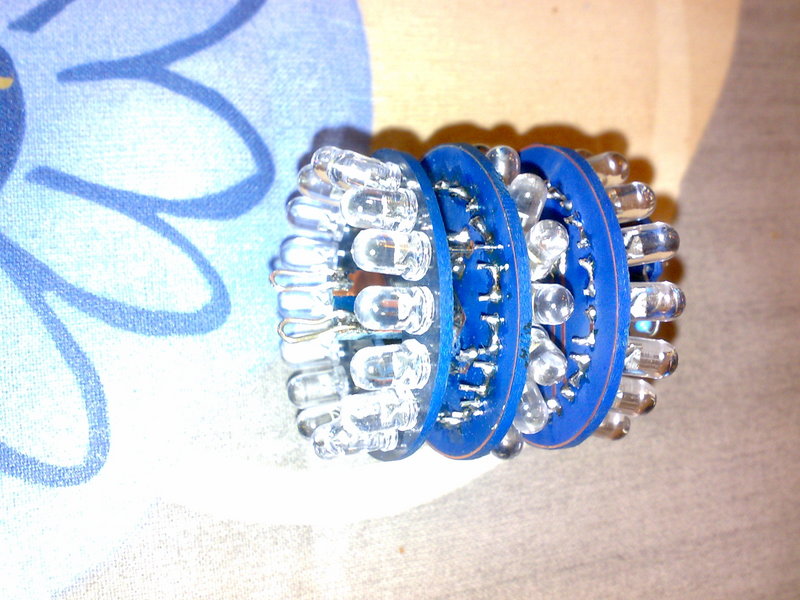

De totale printplaat:
http://www.uploadarchief.net/files/download/resized/ledlamp%203.jpg
De onderste 2 zitten aan elkaar vast.

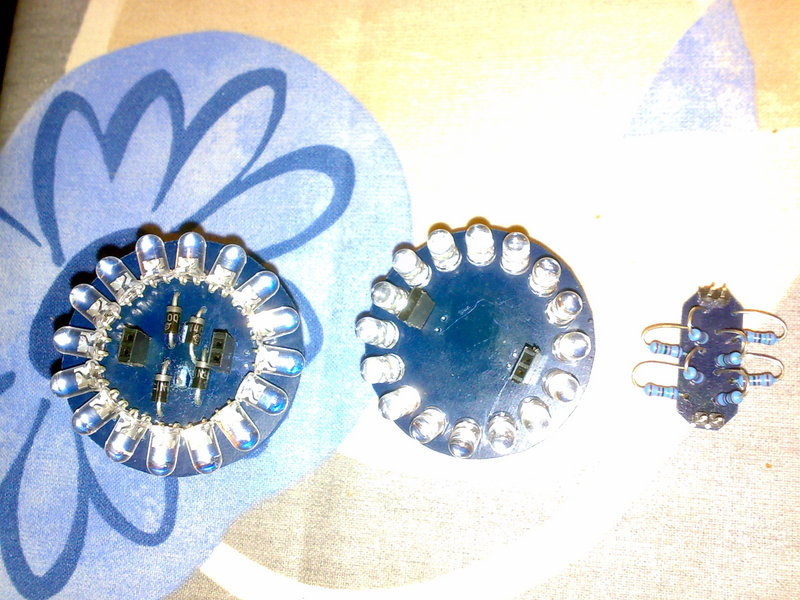

De printplaten voor zover te scheiden:
http://www.uploadarchief.net/files/download/resized/ledlamp%204.jpg

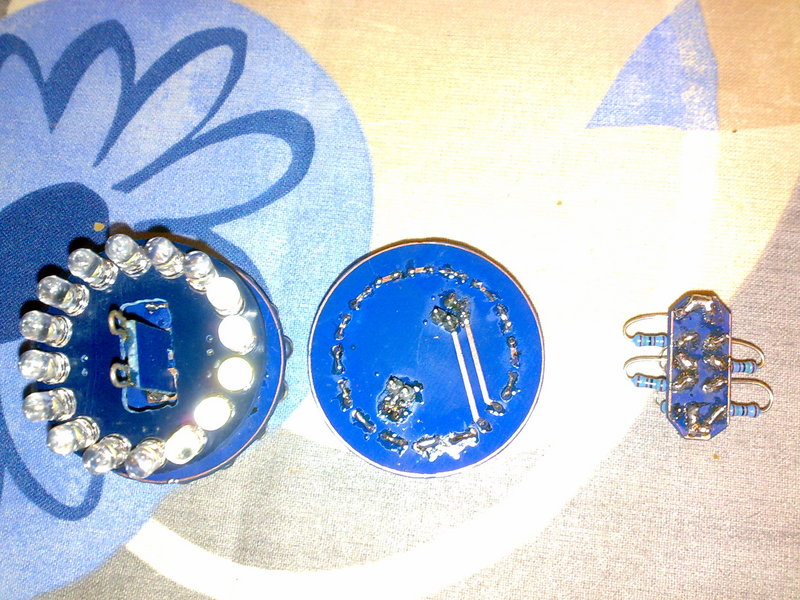

De onderkanten:
http://www.uploadarchief.net/files/download/resized/ledlamp%205.jpg

Het is inderdaad nog niet aanraakveilig, maar dat komt goed;)
Het is ook niet netjes gesoldeerd, sommige dingen moesten nog wel eens vervangen worden:P

Digitaal - Mijn ding :P
Jochem

Golden Member

Zo, daar was je wel even zoet mee denk ik :)

Is het licht niet erg ongezellig, zo in je sfeerspotjes?

Heb geduld: alle dingen zijn moeilijk voordat ze gemakkelijk worden.

Op de foto lijkt het blauw, je had beter warmwitte led's kunnen nemen.

Programming is like having sex, make one mistake and you'll have to support it you whole life...

een tijdje terug heb ik met een pic een looplichtje gemaakt met gloeilampen.
hier is een filmpje

http://www.youtube.com/watch?v=Dxt9xagZBlg

Gisteravond de printplaten geëtst en de leds erop gesoldeerd, ontwerp lag al langer klaar, dus ging wel aardig snel.

Het was inderdaad meer een proof of concept, had toevallig een bestelling van 100 witte led's bij niels staan.

Het eerste onwerp was 64 leds, maar dan moet ik het nog een beetje compacter zien te krijgen
Warmwitte leds komen in het volgende ontwerp, misschien ook met grotere hoek.

Digitaal - Mijn ding :P

voor school ben ik bezig geweest om een overlay op een tv te maken. de overlay is in de vorm van een vizier. zo kun je een camera boven een printboor machine hangen en op tv zien waar je boort. de boor gaat van onder naar boven en je boort precies op de plaats van de X

http://img246.imageshack.us/img246/8562/afbeelding004sa0.th.jpghttp://img246.imageshack.us/images/thpix.gif

http://img338.imageshack.us/img338/9687/dscf1042ke0.th.jpghttp://img338.imageshack.us/images/thpix.gif

[Bericht gewijzigd door jj op 20 november 2008 10:23:41 (51%)]

niet met me uitspraken(of opmerkingen) eens mail me.K8048 guide

Hey kerel,

Wat super goed gedaan!
Ik kom gauw een keertje kijken in 'real time'

Groetjes van een ex schoolgenoot!

Was folie plakken niet gemakkelijker geweest?

Verder een leuk leerprojectje hoor, daar niet van, maar niet bepaald de eenvoudigste / goedkoopste oplossing voor het gegeven probleem.

Een manager is iemand die denkt dat negen vrouwen in één maand een kind kunnen maken

Als je iets goedkoop/eenvoudig wilt, dan maak je het niet zelf. We maken dingen net zelf, gewoon omdat het leuk en interessant is.

Dus: mooi gedaan jj, complimenten!

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

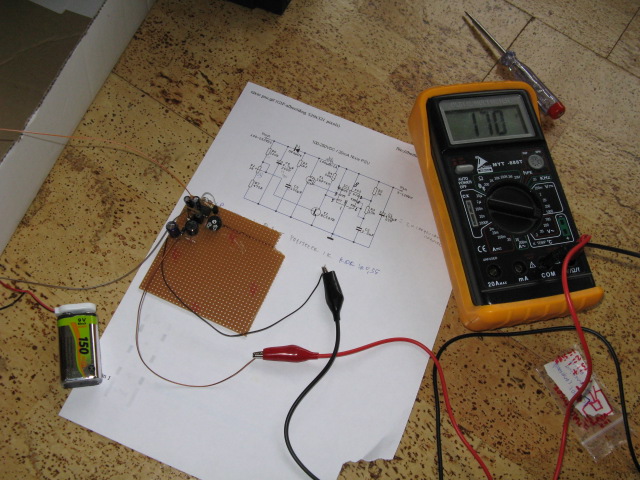

Meer show your progress:

http://www.uploadarchief.net/files/download/img_1662.jpg

Met dank aan turbokeu voor de spoel/diode/fet en cap.

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.

Op 20 november 2008 11:59:42 schreef SparkyGSX:
Was folie plakken niet gemakkelijker geweest?

Verder een leuk leerprojectje hoor, daar niet van, maar niet bepaald de eenvoudigste / goedkoopste oplossing voor het gegeven probleem.

Wel makkelijker, niet uitbreidbaar!

Hij kan nu geen afstand op 't scherm plakken, of andere leuke dingen die hij zelf kan verzinnen..

Waarom makkelijk doen als het ook moeilijk kan..

Resistance is futile (If < 1 Ohm)

Op 19 november 2008 23:47:50 schreef rimco:
Gisteravond de printplaten geëtst en de leds erop gesoldeerd, ontwerp lag al langer klaar, dus ging wel aardig snel.

Het was inderdaad meer een proof of concept, had toevallig een bestelling van 100 witte led's bij niels staan.

Het eerste onwerp was 64 leds, maar dan moet ik het nog een beetje compacter zien te krijgen
Warmwitte leds komen in het volgende ontwerp, misschien ook met grotere hoek.

Hoeveel leds waren binnen en 10 minuten brandtijd kapot?
ik heb dat best vaak met china leds, gelukkig zijn mijn verwachtingen dan ook niet hoog.

Op 20 november 2008 16:03:55 schreef Lucky luke:
Meer show your progress:

plaatje

Met dank aan turbokeu voor de spoel/diode/fet en cap.

en wat gaat het woorden?

Is een standaard 555 Hoogspanningsvoeding
Heb je hem al belast getest, Lucky Luke?

My brain's all broken, but I'm feelin' alright, I feel like I'm chokin', but I'm feelin' alright, I'm goin' down fast, but I'm feelin alright, I'm not gonna last,but I'm feelin ALRIGHT! Oh Henry

Op de foto hangt er een multimeter aan die 170V aanwijst, hij kan ook hoger. De nixie die 'ie moet voeden licht netjes op, dus...

Het word een single Digit Nixie klok, vandaar dat er nog wat meer ruimte op het printje is. De rest van de onderdelen zit er inmiddels ook al op, alleen zit er nu een LED op een open-collector output, die ik nog moet verplaatsen naar een gewone uitgang.

Eluke.nl // Backwards Lightspeed Bus: i*i=-1, so iic=-c.
