Stukje nostalgie: de ruisarme MD-voorversterker uit de HG'82.
Schakeling nr. 1 uit de allereerste Elektuur die ik ooit in handen kreeg :-)

Kwam er ook achter dat het goed zoeken is naar 5% C-tjes (of beter).

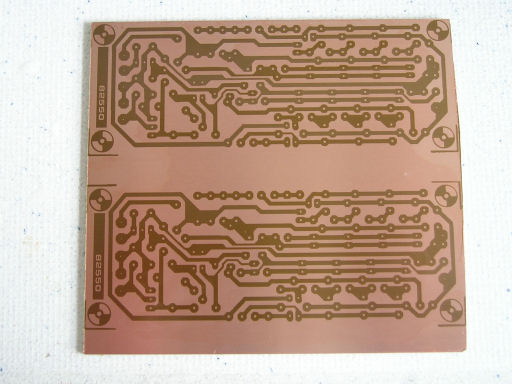

Twee printjes, één voor ieder kanaal (scan uit de E.):
http://www.uploadarchief.net/files/download/mdvv-01.jpg

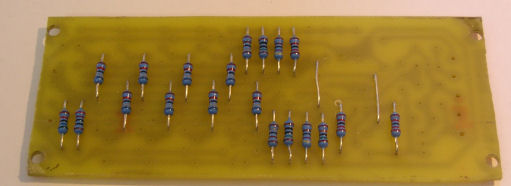

Opgebouwd met metaalfilm R'tjes (lastig om de kleuren precies te onderscheiden):
http://www.uploadarchief.net/files/download/mdvv-02.jpg

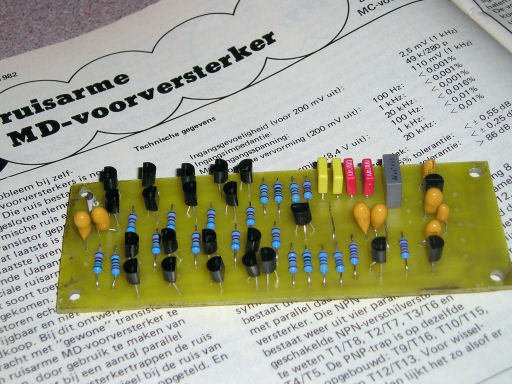

Eén printje opgebouwd, met bewijs op de achtergrond:
http://www.uploadarchief.net/files/download/mdvv-03.jpg

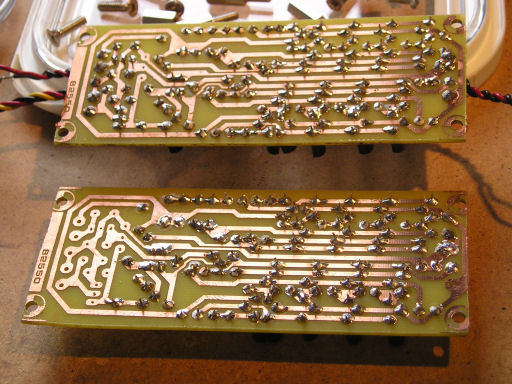

De onderkant van beide printjes. Is een old-school print: grote koper-eilanden voor de onderdelen. Heb de bout wat heter moeten stoken om e.e.a. goed te laten vloeien...
http://www.uploadarchief.net/files/download/mdvv-04.jpg

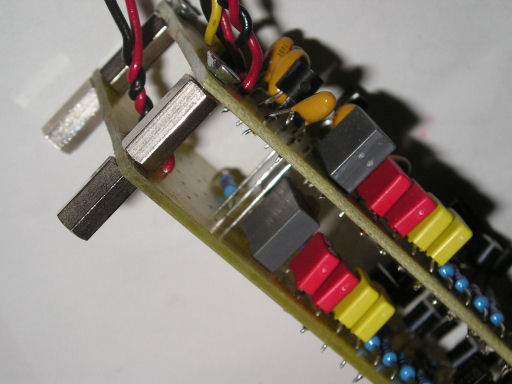

De printjes passen als een sandwich op elkaar. Alleen de bovenste bevat het voedings-gedeelte. De onderste krijgt spanning via de vertikaal gemonteerde draadjes (in het midden zichtbaar):
http://www.uploadarchief.net/files/download/mdvv-05.jpg

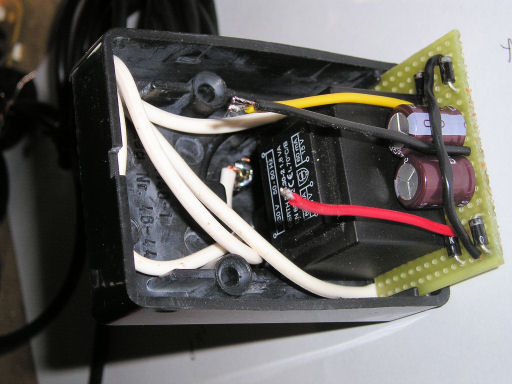

Spanning via een zelfgebouwd adaptertje (simpel 3VA trafo-tje, 4 dioden en wat C-tjes):
http://www.uploadarchief.net/files/download/mdvv-06.jpg

Compleet ingebouwd in een alu behuizing (met een klassieker op de achtergrond :+):
http://www.uploadarchief.net/files/download/mdvv-07.jpg

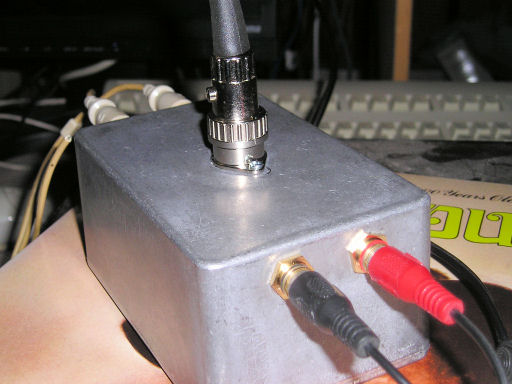

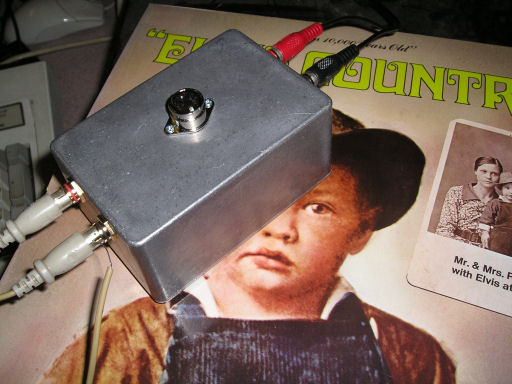

In- en uitgangen achter en voor, 'prik' zit aan de bovenkant:
http://www.uploadarchief.net/files/download/mdvv-08.jpg

Volgend project: XMas diorama, dan funcgen met ad9833 afmaken, dan...

Prachtig, komt er nog een beetje fatsoenlijk geluid uit? (zonder ruis? :p)

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje
Sine

Moderator

Aah, dat ding met een hele stapel torren parallel, onder het motto " met velen minder ruis "

picsels

Golden Member

Zo op het 'eerste gehoor' prachtig geluidje.
Alleen het bekende 'schrapen' van de plaat, geen ruis.

@Sine: inderdaad, hoe meer torren hoe meer vreugd.
Vandaar ook de opdracht in HMFOT: zoveel mogelijk TO-92 :-)

[Bericht gewijzigd door picsels op dinsdag 9 september 2008 20:44:14 (15%)

Volgend project: XMas diorama, dan funcgen met ad9833 afmaken, dan...
Sine

Moderator

precieze C-tjes is moeilijk ..

Of eigenlijk helemaal niet moeilijk ... maar wel duur, polyprops zitten er ERG dicht op.

Wat ik meestal doe is een stapeltje van de zelfde c's kopen en die uitmeten.

-edit- hoe staat het eigenlijk met dat topic ?

[Bericht gewijzigd door Sine op dinsdag 9 september 2008 20:47:47 (16%)

Op 9 september 2008 17:19:34 schreef Babylon:
Nou moet toch iemand me eens uitleggen wat er zo speciaal aan is :P

Ik moet bekennen dat ik die dingen zelf niet ken, maar gezien de opmerkingen zal het wel om tolerantie gaan alsmede environmental (temp.bereik).

If you want to succeed, double your failure rate.

Hallo allemaal.
Zoals mijn signature aangeeft ben ik aan het beginnnen met PIC.
Ik heb nog geen foto's getrokken, die komen straks.
Maar ik heb dus een PIC programmer gemaakt.
Ik weet het, jullie zullen allemaal gaan roepen dat het niet goed is enzo maar die PIC programmer met het rode kruis is redelijk makkelijk werkend te krijgen.
En hij werkt nog ook.

Eerst had ik wel een prbleem dat hij niets deed maar dat lag simpelweg aan de verbindingskabel, nieuwe connector en klaar was Bart. Ik bedank hierbij ook Ojeke die me 2 PIC's, zener en IC voetje had opgestuurd.

Dat ding werkt bij mij ook al 4 jaar prima, zelfs voor een 18F4550 via icsp.

Het is vooral belangrijk dat je een goede afgeschermde kabel gebruikt en niet te lang, met een flatcable van 50 cm doet hij het niet.

Ik heb gewone gekleurde draadjes van zo'n 30cm gebruikt en het werkt hoor. De behuizing is nogal ruim bij mij maar dat maakt niet uit.

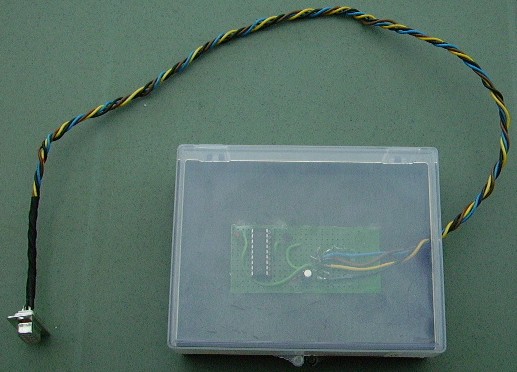

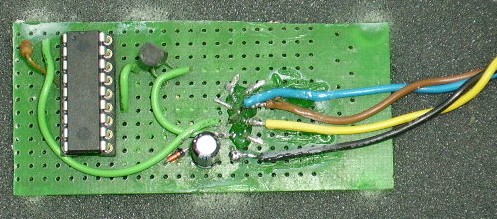

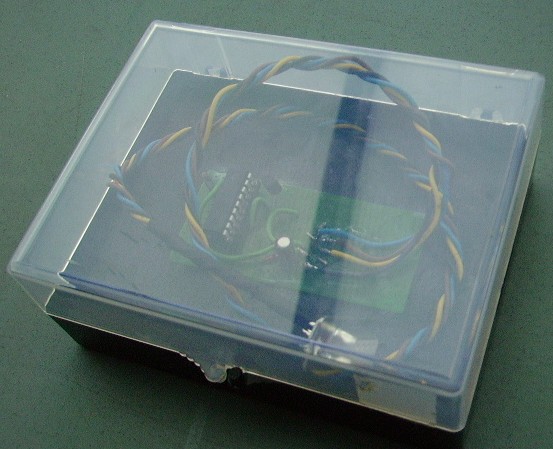

Hier zijn de fototjes.
Het is niet erg professioneel gebouwd, gewoon op gaatjesprint en vastgemaakt met secondelijm. Ondanks dat doet hij het erg goed.

http://www.uploadarchief.net/files/download/imgp0101.jpg

http://www.uploadarchief.net/files/download/imgp0102.jpg

http://www.uploadarchief.net/files/download/imgp0103.jpg

waarom steek je die draadjes op de laatste foto niet helemaal door de gaatjes? Nu heb je kan dat ze elkaar raken (of heb je er lijm over gegooid?)

Volgende keer print iets rechter afzagen en de draadbruggen netjes leggen (Onder hoek 90 graden en plat op de print) Dan ziet het er aardig uit! ;)

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje

Een AD/DA converter voor professioneel studiogebruik:

http://img50.imageshack.us/img50/3725/p1010002ur2.th.jpg

Er zit een tijdelijk koelprofiel op, uiteindelijk moet de aluminium behuizing als koeling / afscherming fungeren:

http://img50.imageshack.us/img50/3710/p1010004as2.th.jpg

Een close-up van mijn waardeloze soldeerkunsten:

http://img50.imageshack.us/img50/5596/p1010012bg0.th.jpg

Het is de bedoeling om met dit printje diverse opampjes uit te proberen, en kijken welk effect deze hebben op de geluidskwaliteit. Er zitten nu OPA2134's in: Waanzinnig vol in het laag, sprankelend in het hoog.

1 electron per seconde = 16 atto ampere!

het ziet er toch nog goed uit :) eerste keer ?
Ligt er ook aan wat voor bout je gebruikt...

pa3gws

Golden Member

Ik ken mensen die het slechter doen. :-)
Ziet er uiteindelijk niet verkeerd uit.

Ik ben gestopt met roken nu mijn schakelingen nog.

Op 11 september 2008 17:04:18 schreef Technojunk:
waarom steek je die draadjes op de laatste foto niet helemaal door de gaatjes? Nu heb je kan dat ze elkaar raken (of heb je er lijm over gegooid?)

Volgende keer print iets rechter afzagen en de draadbruggen netjes leggen (Onder hoek 90 graden en plat op de print) Dan ziet het er aardig uit! ;)

Ik weet het afwerking is niet mijn sterkste kant.
de reden dat de draadjes er uitsteken is dat er eerst een connector in zat gesoldeert maar die bleek dan toch kapot te zijn.(was gerecycleerd)
Ik had de pinnetjes van de connector verlengd met kleine stukjes draad van weerstanden, deze zitten er nu nog op.
Hier heb ik gewoon aangesoldeerd(het was nu nog netjes op de achterkant)

Ik heb er inderdaad voor de veiligheid wat velpon over gegooid.

Leuke binnenkomer voor een relatief nieuw lid hier, haha. En inderdaad, de behuizing had misschien wat mooier gekund, maar de voldoening dat je werkelijk alles eigenhandig hebt gemaakt zal dat snel goed maken.

Voor een volgend project kun je als behuizing natuurlijk ook iets ´grappigs´ bedenken. Haal bijvoorbeeld een kapotte DVD-speler leeg, maak gaten waar de buizen doorheen 'kijken' en zorg voor wat eye-candy op het display. Toch zelfbouw en originaliteit, maar voor het oog een wat prettigere kast.

[Bericht gewijzigd door Jochem op donderdag 11 september 2008 21:20:07 (43%)

If you want to succeed, double your failure rate.

Als we nu toch buizenversterkers aan het showen zijn;

http://img381.imageshack.us/img381/4858/tubeamp1sl3.jpg

http://img392.imageshack.us/img392/1695/tubeamp3cm0.jpg

http://img377.imageshack.us/img377/1035/tubeamp4ka1.jpg

Ontwerp v/d buizen versterker is niet van mij, maar van Menno v/d Veen. Behuizing is wel door mijn fantasie ontworpen.

Here are some specs:
Tubes: ECC81, ECC82, 4x EL34 (Each channel)
Transformers: Powersupply Amplimo toroidal 7B649, Output Amplimo toroidal XC462
Frequency range: 5HZ to 125kHz (-3dB, ref.1W @8ohm;
Continuos output: 121W (1kHz @8ohm)
Burst output: 156W
THD: 0,78% (1kHz @100W @ 8ohm)
Slewrate: 14,2V/uS (ref.50W @80kHz sinus)
Class A: < 16W @8ohm;
Class AB: 16 to 100W @8ohm;
Input: 0dBm (0,775V rms) ref.100W @8ohm;

ik krijg bijna de neiging om een paar fatsoenlijke luidsprekers te kopen en een buizenbak als ik hier al dat glaswerk zie

Op 11 september 2008 22:15:19 schreef 2N3055:
Als we nu toch buizenversterkers aan het showen zijn;

[afbeelding]

[afbeelding]

[afbeelding]

Ontwerp v/d buizen versterker is niet van mij, maar van Menno v/d Veen. Behuizing is wel door mijn fantasie ontworpen.

Here are some specs:
Tubes: ECC81, ECC82, 4x EL34 (Each channel)
Transformers: Powersupply Amplimo toroidal 7B649, Output Amplimo toroidal XC462
Frequency range: 5HZ to 125kHz (-3dB, ref.1W @8ohm;
Continuos output: 121W (1kHz @8ohm)
Burst output: 156W
THD: 0,78% (1kHz @100W @ 8ohm)
Slewrate: 14,2V/uS (ref.50W @80kHz sinus)
Class A: < 16W @8ohm;
Class AB: 16 to 100W @8ohm;
Input: 0dBm (0,775V rms) ref.100W @8ohm;

Menno uit zwolle?

we hebben vandaag nog voor de etalage staan gapen van oeh fancy

An amplifier is just a modulator for a power supply |Toffe Gebruiker

Op 22 november a.s. zal ook Menno van der Veen spreker zijn op het Elector live evenement. Als iemand er verstand van heeft is hij het wel! Wist je dat hij ook masterclasses geeft in het bouwen en ontwerpen van buizenversterkers? Kost wat maar dan heb je ook wat.

Dank voor de bemoedigende woorden. Ik zal zeker met een ander oog naar de volgende behuizing kijken. Tegen 4*EL34 per kanaal kan ik natuurlijk niet op:P

Wat? Er zijn masterclasses in buizentechniek?

WAAROM?

Een manager is iemand die denkt dat negen vrouwen in één maand een kind kunnen maken

Op 12 september 2008 07:28:54 schreef thetris:
Op 22 november a.s. zal ook Menno van der Veen spreker zijn op het Elector live evenement. Als iemand er verstand van heeft is hij het wel! Wist je dat hij ook masterclasses geeft in het bouwen en ontwerpen van buizenversterkers? Kost wat maar dan heb je ook wat.

Dank voor de bemoedigende woorden. Ik zal zeker met een ander oog naar de volgende behuizing kijken. Tegen 4*EL34 per kanaal kan ik natuurlijk niet op:P

hmmm,
Menno is iemand die aan de buizen hype veel geld verdient.
kga niet zeggen dat hij niks kent he maar er zijn veel betere boeken dan zijn boeken en er zijn imo veel betere trafo's dan zijn trafo's. luhndahl bijvoorbeeld
om nog maar te zwijgen van het dikke nek zijn.
Als je naar de specs kijkt moet je even heel goed opletten.
beweren dat je trafo doorloopt tot lager dan 10Hz is wel heel gemakkelijk als je maar spreekt over een paar mW
voor zover ik er ervaring heb mee gehad zijn de specs soms nogal vaag.
koop/download beter het RDH4 en het internet is vrij vol van informatie. Op die manier heb ik met buizen leren omgaan

Moet binnenkort toch eens een fototoestel lenen want heb wel een paar projecten...
-buizenamp in boomstam met 2A3 SE
-buizen gitaar/bass head circa 400w(met als optie slecteren van tonestack zodat deze zowel voor bass als gitaar kan) en de eindlampen zijn PL36's 10stuks (officieel niet volledig binnen spec maar kan perfect aangezien deze buisjes heel royaal gespect zijn)
-grasmachine robot. volgt draad in grond en rijd zo het gras af.

My Tube is bigger then yours
Henry S.

Moderator

Op 12 september 2008 09:35:42 schreef SparkyGSX:
Wat? Er zijn masterclasses in buizentechniek?

WAAROM?

Waarom niet?
Buizenaudio is volwassen.

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.

Even een snel projectje om andere projecten te versnellen...
Een voeding voor op je breadboard.

De twee aansluit headers passen precies op de voedingslijnen van een breadboard. De ene kant is standaard 5V. De andere kant is via de schakelaar in te stellen op 12, 9, 5 of een waarde tussen 2,75 en 12. Deze waarde is te regelen met de potmeter.

http://img261.imageshack.us/img261/7145/image066xh0.jpg
De geetste print (rechts boven gaat het fout. Dat heb ik verbeterd)
http://img185.imageshack.us/img185/926/image067yo3.jpg
Met componenten
http://img383.imageshack.us/img383/4968/image072ws2.jpg
De print in werking
