is niet zo speciaal gewoon een buizen voorversterker met een buis per kanaal met een overgedimensioneerde voeding en vooral dat neemt plaats in

oh ja het is een minimalistisch ontwerp ;-)

[Bericht gewijzigd door bramsky op 6 oktober 2009 23:24:53 (14%)

Holy ....
ik had dat onderste plaatje nog niet gezien, dat is toch wel een huge ass ding. en dat alleen voor een pre amp.
ik wil het eindresultaat wel eens zien:)

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

er zitten twee ecc88 buizen op das al voorloopig.
(ik ben nog is aan het nadenken of ik nog een riaa corectie versterker met buizen er in ga steeken)

Tidak Ada

Golden Member

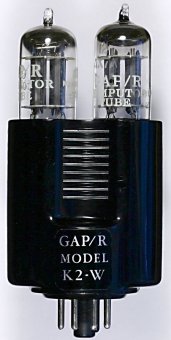

Zou ik met opamps doen, maar die kun je ook met buizen maken (of heel schaars, op eBay kopen: Philbrick®) Die Philbrick units zijn opgebouwd uit twee buizen. Kosten rond $35.

http://www.uploadarchief.net/files/download/k2-w_black_front_171x340.jpg

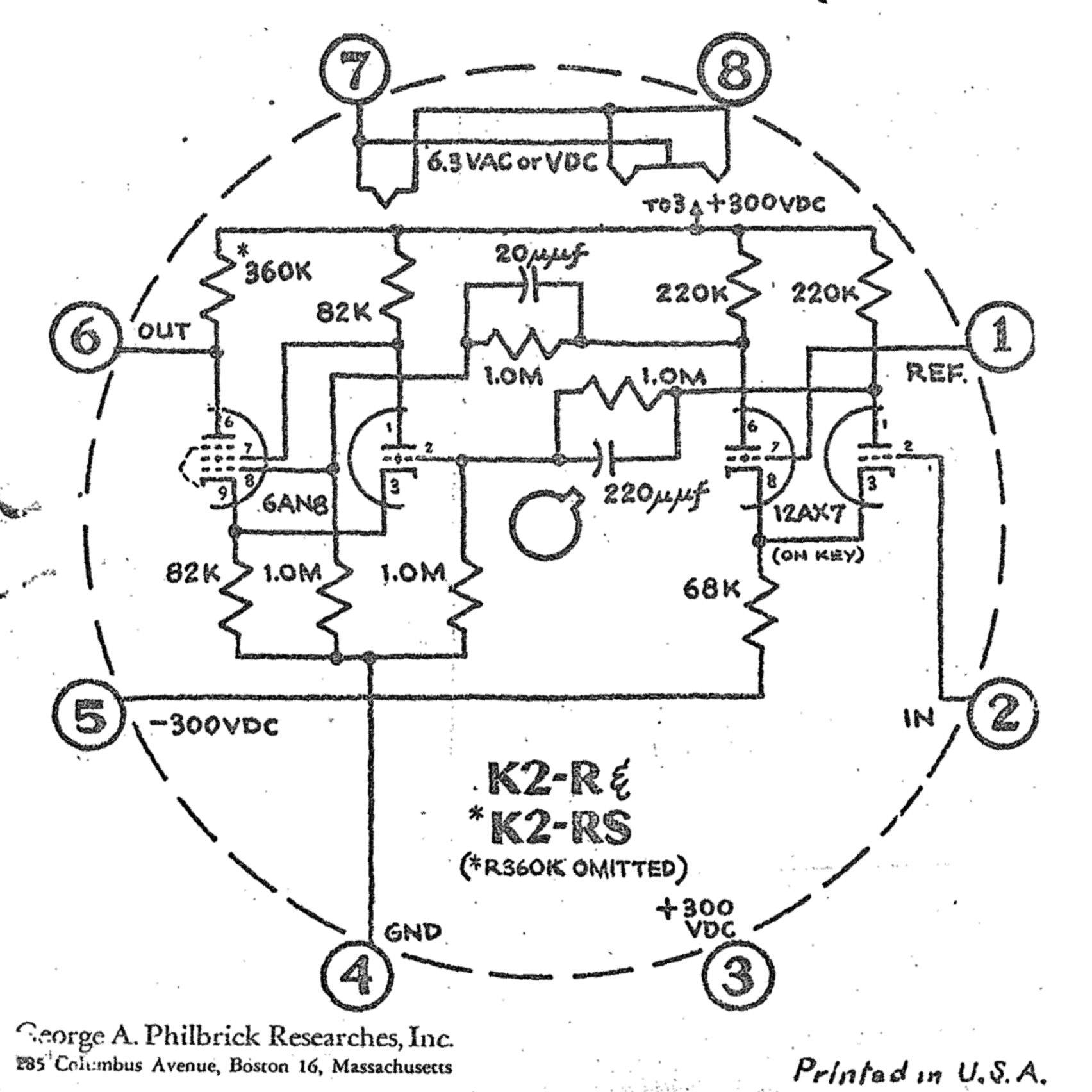

Schema:

http://www.uploadarchief.net/files/download/resized/k2-rs.png
Klik op het schema

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

voorloopig ga ik niets meer doen aan deze versterker want ik heb namelijk niet genoeg tijd en een heel druk school shema.
Dus waarschijnlijk in de kerst vakantie ofzoiets.

edit: ik denk dat ik gewoon voorlopig een passief riaa netwerkje ga maken met een bypass schakelaar. Dan moet ik de versterker niet open draaien als ik iets beters heb en kan ik toch verder

[Bericht gewijzigd door bramsky op 9 oktober 2009 16:37:56 (36%)

AT90PWM3 DAC -> 10-bit sinus. Wat je ziet zijn de delta's. (nog geen LP filter.) Opwekking via fase accumulator en sinus tabel.

http://tinypic.com/player.php?v=2hsby0z&s=4

RES

Om de 300VA transformator van mijn ledsturing te beveiligen/ inschakelen heb ik een beveiligingsprint gemaakt.

print:

http://upload.schematheek.net/thumbs/637.jpg

http://upload.schematheek.net/thumbs/638.jpg

Ingebouwd en de bekabeling "in orde" gemaakt:

http://upload.schematheek.net/thumbs/639.jpg

Aarde ontbreekt nog, moet nog eens bekijken op welke manier ik deze het beste met de behuizing kan verbinden.
Connectors die ontbreken zijn op en moeten nog bijgekocht worden.

volledige draadje

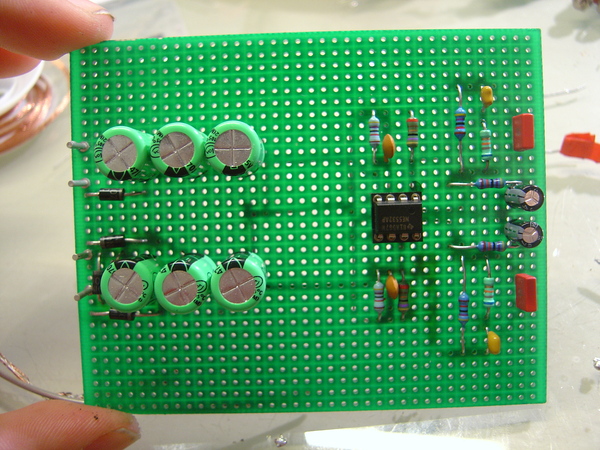

hier is mijn riaa voorversterker (ik heb toch nog een paar uurtjes gevonden ;-) ) gebaseerd op het schema van deze website

http://www.uploadarchief.net/files/download/dsc00004.jpg

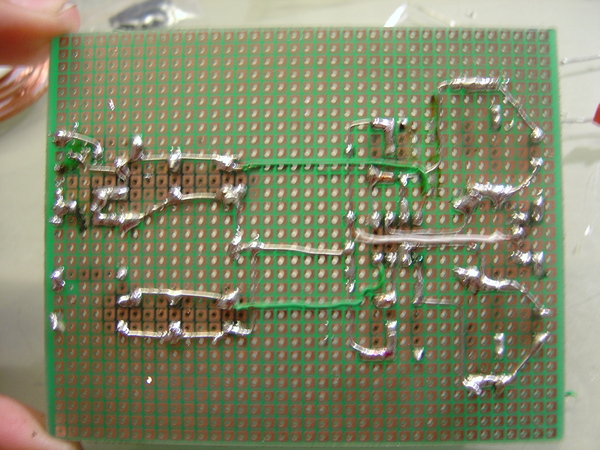

http://www.uploadarchief.net/files/download/dsc000055.jpg

het blikken omhulsel moet nog toegevoegd worden.

ps de laatste foto is slecht er was teveel tegenlicht met al dat metaal

[Bericht gewijzigd door bramsky op 11 oktober 2009 22:24:07 (11%)

Ook een klein projectje van mij:

Een isolator en level-changer voor de I²C bus:
Elke kant heeft zijn eigen voeding, en naar keuze 10K pull up weerstanden die in of uitgeschakeld kunnen worden.

Bovenkant:
http://i276.photobucket.com/albums/kk16/urbexnick/Elektronics/I2C%20Isolator/th_DSC_2896Large.jpg

Onderkant:
http://i276.photobucket.com/albums/kk16/urbexnick/Elektronics/I2C%20Isolator/th_DSC_2895Large.jpg

de afgelopen weken tijd zat gehad voor projecten en dus een :

- centraal 12 v systeem gemaakt met backup van 96ah .waar opladers van diversen opzitten en de modem van het internet ( resetten is nu ook zo gedaan ) ook de wekker zit erop en alles heeft een eigen groep met zekering . de oplader is voorzien van een laptopvoeding gemod naar 16 volt 7 amp met elektuur lader erachter en dan is het stby verbruik ook 0,4 watt ipv de 10 watt van de bliktrafo eerst .
http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1299.jpg er zit een 20 amp automaat bovenop de accu's als hoofdzekering en schakelaar .
http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1300.jpg
http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1303.jpg dit is de oplader met laptopvoeding , ik heb hem al jaren geleden gebouwd en nu alleen de trafo gewisseld met de laptopvoeding .

- ledlamp gebouwd , ditmaal met luxeons van 2 watt 3x ( waren philips 230v e27 lampen maar waren eerste productie en jankten nogal in de voeding ). werkt op 6 liion cellen van 2500mah parrallel en is zo gemaakt dat bij lege cellen de lamp ook nog 0,7 ma trekt . en is dimbaar gemaakt met een regulator die nog werkt met 3,4 volt ingang en heeft maar 0,3v hoger nodig dus leds gaan uit bij een 3,2 volt accuspanning en dat heeft het voordeel dat ik geen seriecellen heb zo en is een laadregelaar ook niet nodig . hij schijnt net zo ver als mijn maglite en haalt een 12 uur op vol vermogen .

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1324.jpg
http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1319.jpg
groot licht , wegens te licht buiten op de badkamer gemaakt.

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1331.jpg in deze zitten weinig onderdelen , het koelblok was nog toen ik hem op 8v had gemaakt maar bleek niet nodig maar zit er nog wel in . het kastje is uit mijn sloopschoolcollectie , en deed voorheen als overwerktimer van de cv dienst .

- 2 delta's van een nieuw alu front voorzien en digitaal gemaakt.

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1309.jpg
http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1313.jpg
dit is met papieren voorplaat gemaakt met een free designer voor frontjes , en ik wil er ppc ofzo opmaken .

- wekkersysteem voorzien van een ledschakelklok ipv werkkerradio , vanwege het steeds 24 uur door moeten drukken met alarmtijd verzetten ( kon alleen omhoog ), deze klok is ook 12v ( omgebouwd van 230v ) en kan ik met cyfertoetsen bedienen .( was gratis uit m'n sloopschool ook van de cv regeling ).

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1305.jpg

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1333.jpg
ook een dikkere kabel ernaartoe gelegd ( 2x2,5mm2 )want de vorige kabel had moeite om er de 10 amp uit te krijgen met sluiting en tevens de 230v relais delen eruit gehaald zodat het nu geheel 12 volt is .

- gangverlichting van een dimmer voorzien op de spaarlampen met gewone trafo , met 110v tab erop waardoor ze op 60% branden . dit was zo gemaakt want de schakeldraden in mijn huis komen allen uit in de meterkast ivm een evt bussysteem wat er niet is maar wel de inbouwkasten ervan en daar kon hij zo bij , dus een dubbele hotelschakeling 1 dimstand en 1 hoogstand op 1 lamp . en de lampen worden ook bijna niet warm meer dus zullen wel oud worden nu .

op de foto's is het slecht te zien , tussen de 2 standen dus blijven achterwege , of miss vanavond nog .

waar rook was, werkt nu iets niet meer

Even aan een projectje gewerkt. mijn buizen radio werkt dan ook nu:)

die blauwe draad, is de nieuwe antenne voor mijn radio.
de grijze paal, is voor mijn lightningdetector.
boven bij het aam zit een stukje printplaat, met een plastic busje die de antenne op spanning houd. die zorgt er ook voor dat de antenne niet met de aarde in contact komt.

verder ontvang ik nu meerdere zenders. rond 10 uur:
radio 538 (NL) 2 tal Duitse, 2 engelse een Italiaanse, en iets wat Turks moet voorstellen.
en dat op AM :)

ik zou nog meer kunnen ontvangen, maar mijn afstem varco gaat niet verder. buiten dat draaipunt zitten nog heel wat zenders.

http://www.uploadarchief.net/files/download/dscn2069.jpg
http://www.uploadarchief.net/files/download/dscn2071.jpghttp://www.uploadarchief.net/files/download/dscn2073.jpghttp://www.uploadarchief.net/files/download/dscn2074.jpghttp://www.uploadarchief.net/files/download/dscn2075.jpg

youtube filmpje (klik)

linksboven de spanning regulator voor de gloei
daarnaast de eind trafo, voor de koptelefoon.
daaronder (links) de uitgang
daarnaast de buis (ecc82)
linksonder de spoel
rechtsonder de Afstem varco
Daaronder links de terugkoppeling en rechts de power LED.

Omdat ik een Donker oranje led heb gebruikt, past het mooi bij het koper kleur van de printplaat.

ingang is momenteel een 18V boor machine accu, maar ben nog aan het kijken voor een trafo.

Op de onderkant zie je nog verschillende beschadigingen zitten, daar hebben dus onderdelen voor andere buizen radio's gezeten, die dus uiteindelijk niet werkten:(

Ik wil graag Ledlover en Hugo pluis (PA3CZO) bedanken voor alle hulp hieraan, ik ben blij dat hij nu werkt:)

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Op 12 oktober 2009 18:41:06 schreef testman:
de afgelopen weken tijd zat gehad voor projecten en dus een

Ey testman... SHOW he, dussehhh... FOTO'S!! :)

If you want to succeed, double your failure rate.
waar rook was, werkt nu iets niet meer

Nice. De afwerking is niet overal even ver doorgevoerd, maar je hebt er wel een paar nuttige projecten uitgestampt!

If you want to succeed, double your failure rate.

ik heb wat gemaakt om mijn bureau op te leuke. een 3x3x3 led kubus waarvan de sturing helemaal in smd is. ik heb wel al eens eerder smd gesoldeerd, maar nog niet eerder n heel printje.

http://img201.imageshack.us/img201/6353/dsc00383i.th.jpg

onderkant zal niet nodig zijn aangezien daar niks zit :p

die draadjes worden nog vervangen door een sub d connector. het word ook nog op n klein plexi plaatje gemaakt met voetjes.
hij werkt op n 9 volt blokje

Wow, beperkte grootte, 3x3x3, maar toch al behoorlijk gaaf om te zien!

Hoe stuur je de boel aan? layers van 9 ledjes?

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Meestal is multiplexen wel een vereiste, maar bij 3x3x3 = 27 zou het ook zonder kunnen, je zit dan alleen met heel veel draden...

Ik heb ook weer wat gemaakt vandaag, een flood light voor onze halloween week. Er zitten een paar leuke programma's in.

Klik op de foto voor filmpje, uitleg en source!
http://sites.google.com/site/benadski/_/rsrc/1255532766387/electronics-1/18wledflood/18wlow.JPG

Kom eens langs bij RevSpace of één van de andere spaces!

inderdaad 3 lagen van 9 ledjes.

komt flink veel licht vanaf, Benadski. ook leuke functies

wooooh... eerie...
kun je hem ook in het donker laten zien? ;)

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!

mooi gemaakt Benadski. zijn dat trouwens luxeon Leds ?

www.tinuselectronics.nl Because DIY Electronics Matters!!!!
pa3gws

Golden Member

Eindelijk eens een klein projectje van mij.

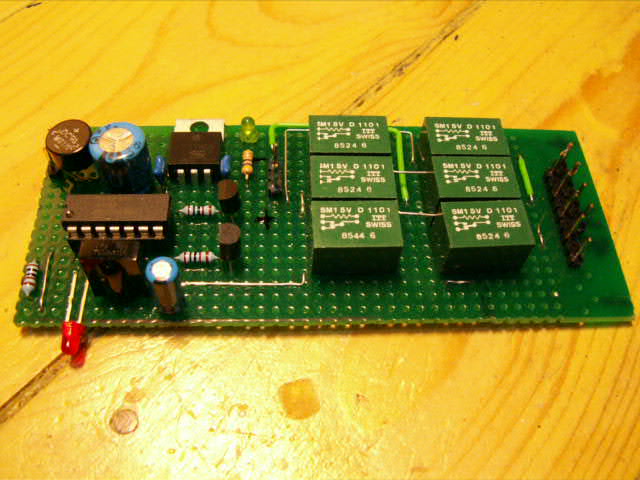

De RC5 ontvanger van Picbasic.
Kan ik lekker lui op vanuit mijn bed een en ander aan en uit zetten.:-)
http://www.uploadarchief.net/files/download/rc5.jpg

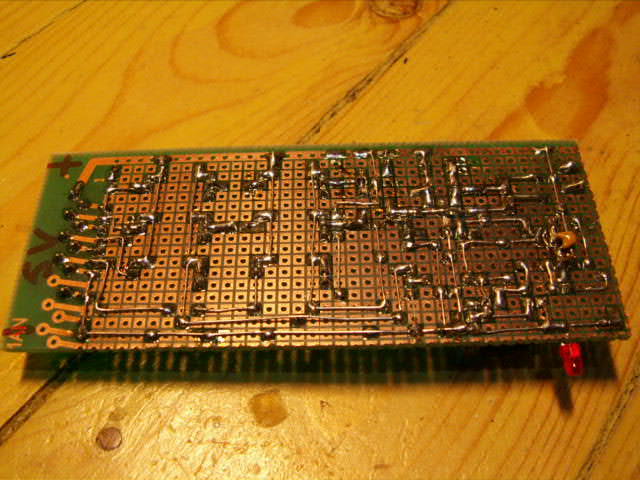

En natuurlijk de onderkant.
Er zitten wat sporen op van een modificatie, door een denkfoutje heeft de eerste pic het niet kunnen navertellen.:-p
http://www.uploadarchief.net/files/download/rc5onder.jpg

Ik ben gestopt met roken nu mijn schakelingen nog.

ziet leuk uit.
Maar, geen blusdiodes over de relay's?

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "
pa3gws

Golden Member

De relais staan in dit geval met drie paralell en de blusdiode zit aan de bovenkant van de bovenste relais dus net uit het zicht.

Ik ben gestopt met roken nu mijn schakelingen nog.
