dat rc5 printje is ook wat ik nog moet maken voor mijn ledsnoeren te dimmen , zit nu met een skytech dimsys en dat is zooi want de ab's zijn rommel ( dat fijne rohs ).

ik heb ook nog een projectje gemaakt . wegens een andere kleinere tube tlbak boven mijn bureau ( ook uit de sloopschool )was er geen ruimte meer voor de noodvsa daar de dim evsa al 36cm lang is . ik heb er zelf een lednoodverlichting opgemaakt , bestaand uit 20 onderdelen . 3 nicd 700mah die worden geladen bij 60 ma en hij brand er een 14 uur op, desondanks dat de cellen 15 jaar oud zijn .

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_1351-1-1.jpg

de 3 leds zitten parallel op een witte 1mm stug , en zouden er ook nog 6 of 7 kunnen worden gezien de noodtijd lang zat is . en tevens heb ik hem in hoogte verstelbaar gemaakt , zodat ik alle meetapp kan zien als het nodig is .

waar rook was, werkt nu iets niet meer
Sine

Moderator

Op 7 oktober 2009 21:48:24 schreef Tidak Ada:
Die Philbrick units zijn opgebouwd uit twee buizen. Kosten rond $35.

[afbeelding]

Die staan ook nog op mijn verlanglijstje voor de categorie " prehistorisch computer spul "

ik had er al van gehoord dat deze bestonden maar nooit gedacht dat die 35eur kosten. Ik dacht dat die veel duurder zouden geweest zijn owille van de zeldzaamheid en zo.

[Bericht gewijzigd door Henry S. op 16 oktober 2009 18:58:25 (38%)

heb je de nieuwe elektuur al gezien? ;)(sectie retronica)

nee nog geen tijd gehad maar hij licht klaar ;-)

[Bericht gewijzigd door Henry S. op 16 oktober 2009 18:58:36 (63%)

Tidak Ada

Golden Member

Op 16 oktober 2009 10:39:58 schreef bramsky: ik had er al van gehoord dat deze bestonden maar nooit gedacht dat die 35eur kosten. Ik dacht dat die veel duurder zouden geweest zijn owille van de zeldzaamheid en zo.

Dat is de prijs, die ik het laatst heb gezien..... Hou me dus ten goede.
Kijk hier voor schema's en applicaties: http://www.philbrickarchive.org :9~

Kan je eens proberen er een na te bouwen.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

Kleinigheidje (het woord project eigenlijk niet waardig):

http://www.plaatjesupload.nl/bekijk/2009/10/16/1255704372-840.jpg

Henry S.

Moderator

Ehhh, iets met ledjes... Leg eens uit.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

ik gok zo dat hij dat donkere bordje er onder heeft gemaakt met de aansluitingen en om de componenten op te "maken"

Vroeger maakte het niet uit welk bier je dronk, maar toen dacht je ook dat alle meisjes hetzelfde waren... © grolsch
Henry S.

Moderator

Een extended breadboard! Handig, en vooral dat koolstofmatje.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

http://img200.imageshack.us/img200/4448/imgp2806.jpg
Twee sinussen softwarematig mengen. (A+B/2)

RES
free_electron

Silicon Member

Op 16 oktober 2009 22:36:55 schreef RES:
[afbeelding]
Twee sinussen softwarematig mengen. (A+B/2)

a+b/2 is superponeren ... a*b is mengen ....

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM

Dat plaatje lijkt me ook geen optelling van sinussen. SSB is het :-)

"We cannot solve our problems with the same thinking we used when we created them" - Albert Einstein

Het plaatje is wel een optelling van 2 sinussen.
Tel je 2 sinussen waarvan de frequenties weinig van elkaar verschillen op, dan bekom je een sinus waarvan de amplitude periodisch verandert.

True story bro!

Ja, mee eens, maar daarmee is het beeld op de scope volgens mij niet verklaard, want als je 2 sinussen van bijna gelijke frequentie optelt, krijg je alleen een sinus van het verschil, en geen sinus waarvan de amplitude gemoduleerd is. Kijk ook even naar de faseverschuiving op de nuldoorgang van de laagfrequente sinus.

Een manager is iemand die denkt dat negen vrouwen in één maand een kind kunnen maken
Sine

Moderator

Dit lijkt inderdaad heel erg op A*B

Mijn project in wording

http://www.gigawatts.nl/co/projects/AVR.JPG

Ik moest er dan toch eens aan geloven en heb eindelijk eens de stap gezet om zelf wat met microcontrollers te gaan doen, in dit geval een Attiny2313 om te beginnen.

Het uiteindelijke doel is een stappenmotor controller voor een XY panhead, maar zover zijn we nog niet :P

Wat mooie projecten allemaal weer hier.
maar ik heb ook weer wat te showen.
ik heb eindelijk mijn audio spectrum analyzer af kunnen maken.

http://www.electronicavantinus.nl/images/fotos/bord2/SNC005356.jpg

voor meer foto's en uitleg zie mijn vernieuwde site (klik op projecten)

www.tinuselectronics.nl Because DIY Electronics Matters!!!!

Middagje geprutst aan een kleine center speaker voor onder mijn monitor. er hoort nog een subwoofer bij die onder te tafel hangt. Verrassend veel werk voor zo`n klein dingetje. Met instelbare hogetonen regeling.

http://album.partyflock.nl/72487140.jpg
http://album.partyflock.nl/72487144.jpg
http://album.partyflock.nl/72487137.jpg

luidsprekers komen uit een philips matchline televisie. Het geluid klinkt redelijk:-)

De behuizing is een lade van een Ikea opbergrekje. Behuizingen maken is zeker niet mijn ding. daarom is dit miniprojectje voor mij prima gelukt!

Op 17 oktober 2009 18:24:37 schreef SparkyGSX:
Ja, mee eens, maar daarmee is het beeld op de scope volgens mi/j niet verklaard, want als je 2 sinussen van bijna gelijke frequentie optelt, krijg je alleen een sinus van het verschil, en geen sinus waarvan de amplitude gemoduleerd is. Kijk ook even naar de faseverschuiving op de nuldoorgang van de laagfrequente sinus.

Toch wel :)

y = a.sin( w1.t ) + b.sin( w2.t+φ )
stel a=b en φ=0
= 2a sin( (w1+w2)/2.t ) . cos( (w1-w2)/2.t )

en omdat w1 ≈ w2 krijg je dus een sinus met T ≈ 2πw1, die gemoduleerd is door de cosinus met een grote periode in verhouding met de periode van de sinus.

[edit]tikfout in de uitwerking verbeterd[/edit]

True story bro!

Je hebt precies bewezen dat het een superponatie is.
Zie hier:
http://robert.slackware.nl/gallery2/main.php?g2_view=core.DownloadItem&g2_itemId=806&g2_serialNumber=1

Edit:
Je afleiding klopt niet ;)

code:


sin x + sin y = 2sin ½(x+y)* cos ½(x-y)

Hier de afbeelding die daarbij hoort:
http://robert.slackware.nl/gallery2/main.php?g2_view=core.DownloadItem&g2_itemId=810&g2_serialNumber=1

mbt het optellen van sinussen, degenen die gnuplot al hebben of effe snel kunnen en willen installeren kunnen tegen gnuplot tikken:

code:

plot [-5:45] sin (x*pi)-sin(x*1.05*pi)

De bobbel in het midden komt doordat gnuplot maar een beperkt aantal samples neemt. Ik kan zo snel niet vinden hoe ik hem moet vertellen er 10x meer te nemen.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Misschien is het vloeken hier, maar ik plot dat soort dingen meestal even in OpenOffice Calc.

@Sine: zie ik daar een JTAGICE MKII liggen? Nice...
Programmeer je in ASM, C, of iets met Basic? Aangezien je nu al tekst op een LCD hebt, vermoed ik het laatste.

Ik ben nu zelf ook weer bezig met zo'n leercurve, maar dan met een DSP, dat is toch net even allemaal anders dan een microcontroller.

Een manager is iemand die denkt dat negen vrouwen in één maand een kind kunnen maken
Blue Sky

Cableguy

Hier een 2 tal projectjes van mij:

Eerst met een losse pll geprobeerd maar dat was een en al ellende, nu een volledig print gemaakt. Zonder eindtrap want er komt een profline eindtrapje achter.

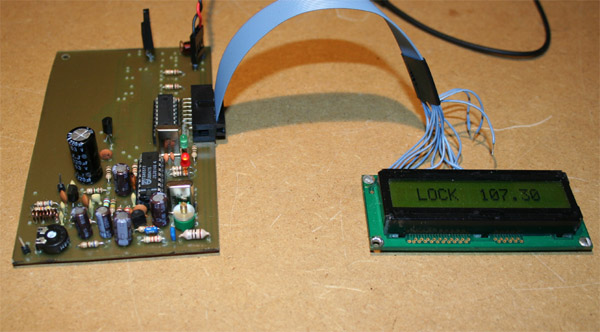

http://www.uploadarchief.net/files/download/rdvv.jpg

Achterkant:

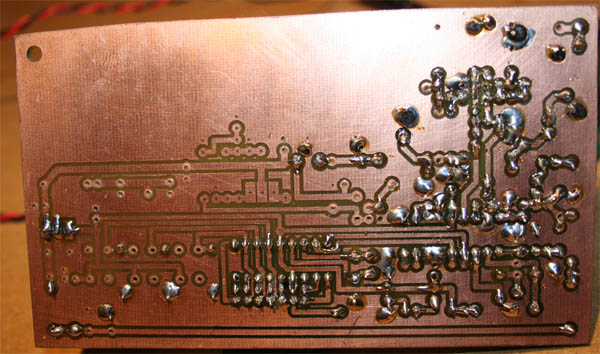

http://www.uploadarchief.net/files/download/rddv-print.jpg

Close up

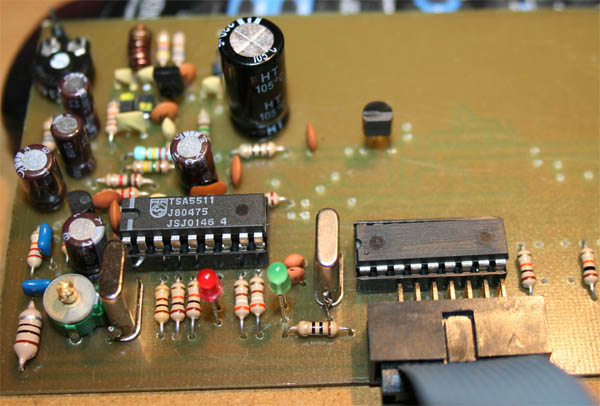

http://www.uploadarchief.net/files/download/rdvv-close.jpg

Profline eindtrapje:

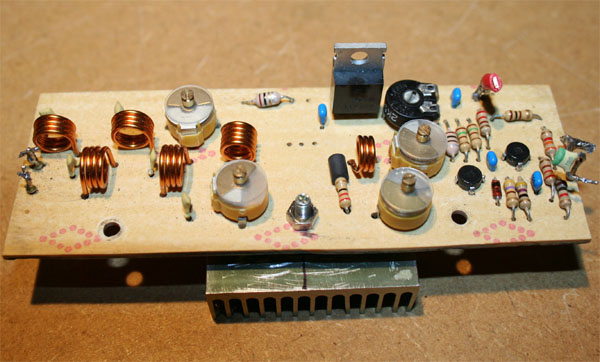

http://www.uploadarchief.net/files/download/profline.jpg

De printen zijn gemaakt met de toner transfer methode. De printer is een Samsung ML-1640, de allergoedkoopste laser printer op dit moment, zo een 44€ :)

Waar rook is, is stroom
