GRMBL ! Ik heb even gekeken bij MakePCB : 1 printje kost 34,42 EUR. Laat ik er 50 stuks maken, dan wordt het pas interessant : 4,36 EUR / stuk. Hmmm, zou er interesse zijn in een dergelijk boardje ? (Op de achtergrond ben ik al bezig met de update voor de extra dingetjes die ik er nog op wou hebben)

En nog een vraag : wat is de ideaale "nood"frequentie voor een Atmega zodat er weer via ISP gecommuniceerd kan worden ?

[Bericht gewijzigd door oxurane op vrijdag 19 maart 2010 16:35:44 (17%)

Van elk bezoek aan CO leer ik weer meer...

Zodra ie op "iets externs" ingesteld staat, ZOU je hem een externe clock kunnen aan bieden op de clock input (xtal 1 geloof ik CHECKEN!). Wat die freqentie is, maakt niet uit. Om het minste gezeik te hebben moet dat zo snel mogelijk. Als je een 4-potig XTAL OSCILATOR er op zet, heb je alles ondervangen, volgens mij. Anders kan je ook veel lager, maar dan moet de gebruiker er aan denken de frequentie voldoende laag te zetten.

Ik heb zelf atmega bordjes waar ik gewoon de USB op heb zitten, 1 kristal, de rest van de pins gaat naar een 20-pins connector met 16 IOs (en 4 power). Die heb ik via een 20 pins bandkabel zo op een breadboard of iets dergelijks. Ik heb een zelfde bordje met een 40-pins bandkabelconnector en een grotere atmega er op.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Wat ik vooral wel slim vind aan dat bord: female headers in plaats van males, zoals op de STK500. Nu kun je standaard breadboard draadjes gebruiken, en er onderdelen als weerstanden, condensators, etc. direct in prikken om iets te testen (zeg, een low-pass filter of zo). Daarbij kun je nu rustig meten zonder bang te hoeven zijn dat je sluiting maakt met de probe.

Een manager is iemand die denkt dat negen vrouwen in één maand een kind kunnen maken
maartenbakker

Golden Member

Handig bordje. Overigens zijn er natuurlijk ook meer printenbakkers dan makepcb.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

een bordje waarik jaloers op ben.
vooral dat female-headers idee is inderdaad een goeie, pas ik ook wel eens toe. voorkomt een hoop geklooi( lees: als de pinnen van de voeding naast elkaar ligggen, dan..... petsch! heb ik menig voedingke mee gemold:D)

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!

Op 19 maart 2010 16:34:16 schreef oxurane:
... Hmmm, zou er interesse zijn in een dergelijk boardje ? (Op de achtergrond ben ik al bezig met de update voor de extra dingetjes die ik er nog op wou hebben)

Heel mooi en handig bordje, zal zeker wel interesse voor zijn.
Alleen vind ik persoonlijk de EEPROM wat klein (16kb) of is dit misschien een typefout en moet het 16Mb zijn ?

dat is een redelijk normale EEPROM geheugenruimte hoor...

het is geen flash..

[Bericht gewijzigd door Henry S. op vrijdag 19 maart 2010 23:16:50 (64%)

Gaan misschien een beetje te ver off-topic, maar wat is het verschil tussen flash en eeprom ?

[Bericht gewijzigd door driessens_nl op vrijdag 19 maart 2010 23:38:45 (49%)

klein is fijn

Moderator

Das inderdaad een beetje te ver offtopic. ;)

Op 19 maart 2010 23:37:49 schreef driessens_nl:
Gaan misschien een beetje te ver off-topic, maar wat is het verschil tussen flash en eeprom ?

Eigenlijk geen verschil in het 'opslagelement' zelf, de aansturing...
maar hier eigenlijk te veel offtopic.

Het word maar eens tijd dat ik mijn experimenteerboard afwerk en hier ga showen!

VHDL... jazeker, das pure hardware. Maar ach, de softwareprogammeurs zullen dat nooit snappen!

Ik merk dat we langzaam van het doel van het topic Show Your Projects afdwalen : het laten zien van je nieuwste brouwsels. Dat is de reden waarom ik een nieuw topic rondom mijn boardje heb geopend, te bereiken via : [Ontwerp] Atmega128 experi-board

Van elk bezoek aan CO leer ik weer meer...

Hier dan weer een bouwsel.
Heeft mij behoorlijk veel tijd gekost, ook om er 50 kits van te maken.
Het was te koop in Rosmalen als sponsoring van voor CircuitsOnline.
Het is een lineaire PWMregeling. 3 van de 4 opamps gebruikt van een TO084. 1 is een intergrator van een spanningkje over een condensatortje, een ander een schmittrigger die zorgt dat de condensator laad of ontlaad en na het passeren van de 3,5volt of 8,5volt grenswaarden de condensator laat laden/ontladen. Er ontstaat een mooie driehoeksspanning op 22KHz die door een laatste comparator gaat waarbij de spanning instelbaar is met de potmeter en er een PWMsignaal uit komt wat de mosfet stuurt, en irf530 in dit geval.
Dat waren veel woorden, nu plaatjes:

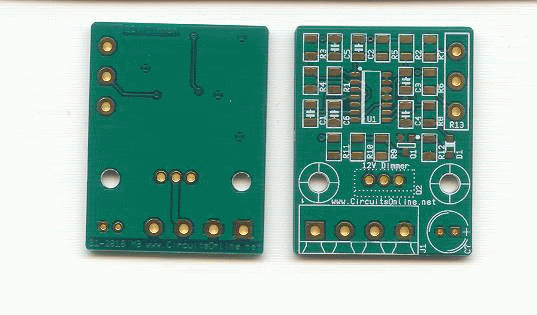

print
http://www.uploadarchief.net/files/download/foto_2_2.jpg

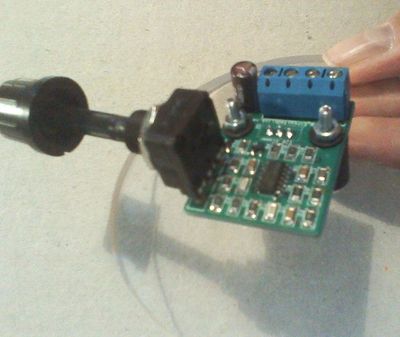

opgebouwd (sorry, belabberde kwaliteit)
http://www.uploadarchief.net/files/download/foto_1_2.jpg

Every machine is a smoke machine if you operate it wrong enough
free_electron

Silicon Member

Op 20 maart 2010 11:34:19 schreef fast4ever:
[...]
Eigenlijk geen verschil in het 'opslagelement' zelf, de aansturing...
maar hier eigenlijk te veel offtopic.

mijn hoofd ontploft bijna .... ik heb hier al eens ene episteltje gepost daarover. zoek eens op fowler-nordheim tunneling.
eeprom en flash zijn compleet verschillende technologie.

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM
Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

De zondag na Rosmalen heb ik het pakketje uit het plastic gehaald en zat vrij snel in elkaar en werk ook.

Veel onderdelen kunnen er niet verkeert geplaatst worden, maar heb je op die onderdelen gelet?

[Bericht gewijzigd door Henry S. op zaterdag 20 maart 2010 23:49:26 (28%)

Het enige waar ik over twijfelde was de zenerdiode.
na het testen, een poging gedaan om de diode om te draaien, maar daarbij is ie afgebroken.
Stom SMD grut ook!..

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "
Anoniem

ja elektronica moet je behandelen met liefde
en niet met een Groote punt-tang

Op de beurs was hij werkend te zien, hij heeft de hele dag na mijn aankomt belast aan gestaan.
Ik dacht dat de indicaties allemaal wel duidelijk aangegeven waren, dit is zelfs nog eens genoemd in de beschrijving. Zie zener zit er omdat de gebruikte opamp niet onder de 0,7 volt kan zakken en dan de transistor niet uit geleiding gaat. Je zou eventueel kunnen proberen om de zener te vervangen door een gewone diode, of 2 (die dan wel de andere kant op staat!) of zelfs te overbruggen, er zit nog een pulldown achter. Eventueel heb ik nog wel wat spareparts.

Hij was eenvoudig te solderen, een eerste kennismaking met smd moet ook niet al te zwaar gaan, anders beginnen mensen er nooit weer aan. Fred heeft er zelfs 1 inelkaar gezet (buizenfreak en groot-tingieter) al had hij volgensmij wel wat hulp van HmH.

Every machine is a smoke machine if you operate it wrong enough

Het solderen op zich ging wel goed, alleen die zener zat tegen.
k kijk morgen wel f ik nog een2.4V DIL heb liggen.
http://www.uploadarchief.net/files/download/p1000258.jpg

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "
free_electron

Silicon Member

hoe mooi... en met ene ST chippie erop.

wel een beetje blobberig gesoldeerd en de linker poot van c2 is volgens mij niet goed vastgesoldeerd...
ditto voor r12 en r6 ...

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM
Henry S.

Moderator

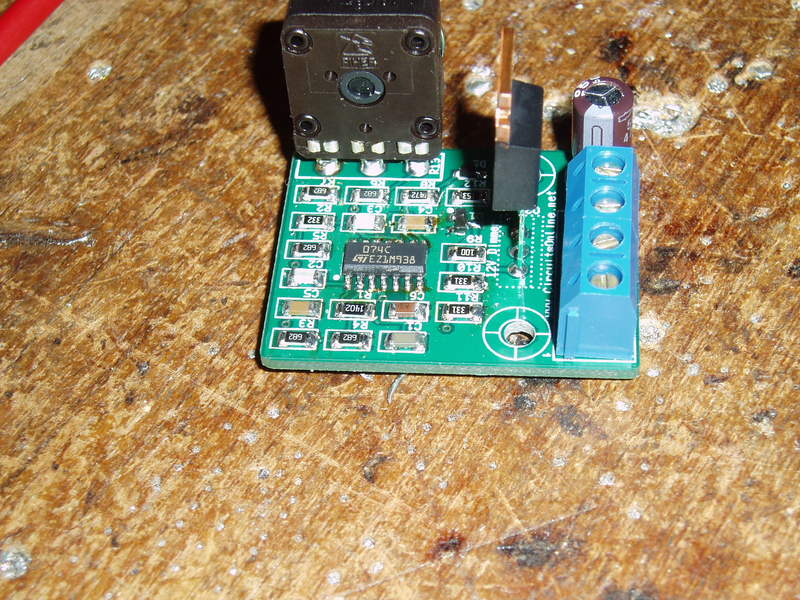

http://www.uploadarchief.net/files/download/pwm%20kit%20rosmalen.jpg

Post al je ervaringen en problemen met de PWM kit in het volgende topic:
http://www.circuitsonline.net/forum/view/82609

[Bericht gewijzigd door Henry S. op zondag 21 maart 2010 03:18:20 (26%)

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.

Bezig met de elektuur labvoeding 82,met het PCB ontwerp van Turbo Keu.

de PCB,bijna compleet.
http://public.blu.livefilestore.com/y1px9WSznpx2F125csZb5FRrFf64_urm5Y8DCRwWK2UgAZpEUxGw4xIx5ZIzF_wrJlIWwZBWbz92UgxlL4ld8mkdA/IMG_2801.jpg

Voor de koeling,heb ik een oud koelprofiel in 2 stukken gezaagt,zat een gat in het midden,dat heb ik niet nodig

http://public.blu.livefilestore.com/y1pckuA7-mhCRP0DmnxdRSLZ0-RUs7iGYB9p9Vco8kTSJ-Rs7XybWj9PUHcTKpBOBWbvdGIejhpYzsRrftCJF2SQQ/IMG_2803.jpg

http://public.blu.livefilestore.com/y1pzP0o3rlsBt9LJKSha9tPhkAGyQ0MKoLcSFmLohijg4PKjA3sYjQTS68gTmelIiCrvqBPTNqqW_-vXpFsW52oPQ/IMG_2804.jpg

Met M4 afstandsbusjes bevestiging gemaakt voor de 92 mm fan

http://public.blu.livefilestore.com/y1p635wek7LSI5Zo6DX_hNUbdYNvaiwrb_PjSiOSRrKPMDp5AHxE6kAgnVt_ykbH6cbWc7LSQlkP-uRNiyDQE1rMw/IMG_2806.jpg

De 2 koelprofielen vormen samen een koeltunnel met de fan erop
http://public.blu.livefilestore.com/y1prGawBIpyoO7N85VdIsynhQnkZmMZj6BEmEo0zsGanJTCGhXCnVG2cGBKOpuG5ly9ARec3gmGUqtH7aCnI5cIYw/IMG_2808.jpg

De TO3 2N3055 RCA gemonteerd m.b.v printplaatje (voorlopig een kant)

http://public.blu.livefilestore.com/y1pJ84SupIhhzDszdXS3bus1liyaLvDLyit-Q4qoQGVakyQoE6ZU1Fi5hiTSZPvYVYP3WbRAJukEZ5mPx2jXvJisw/IMG_2812.jpg

De BD711 paste nog net aan de binnenkant van het profiel,en de pootjes waren net lang genoeg op ze nog net vast te solderen.

http://public.blu.livefilestore.com/y1p8xWKsE7i2j15TEAcyLDaNQwMCVFdm_T4fEDz6DXZswrAJdNAojhPfh6cBVBvu3jdH9dzLC9ipNqVMXA5zNYKHw/IMG_2813.jpg

Nu wachten op paar weerstanden in de goed waarde.
alles met elkaar verbinden en testen,en daarna de andere kant van het koelprofiel nog volmonteren met 3055,worden het er 8 stuks in totaal.
Dan temperatuur gestuurde fan controller maken.
En als alles naar behoren werkt,nieuw stuurprintje maken,geschikt voor 8 transistors,en vervolgens alles in een behuizing inbouwen.

Claiming to be gifted with golden ears, audiophiles can hear electrons traveling in wires . . . . . en dan hebben we nog gatver pseudo-bas
leime

Golden Member

Leuke koeltunnel. Hoeveel spanning/stroom wil je er uit kunnen halen:D?
Nog leuk wat plaats op die PCB over :)

Dat er ruimte over is op de stuurprint is omdat Turbokeu op die plek schroefdiodes gebruikt heeft,en ik te lui was ff een eigen printje te tekenen.
Hoeveel spanning/stroom,...in eerste instantie een volt of 30 gezien de trafo die ik op dit moment heb liggen,een Amplimo 500VA 2x15V-16,7A (2X)is.

Deze komt in serie,dus voltage verdubbelt,en de stroom is de helft,dus 1 x 16,7A.
Met de (nu nog) 4 x 3055's zal ik het maximum er nooit uit kunnen halen dus bij de 4A zal wel de grens liggen.Met 8 vermoed ik zo'n ampere 8 a 10.(met alles boven de 5A ben ik al lang blij)
Later kunnen er altijd nog andere zwaardere transistors in,genoeg oude TO3 gevallen afkomstig uit herstelde versterkers heb liggen.

Claiming to be gifted with golden ears, audiophiles can hear electrons traveling in wires . . . . . en dan hebben we nog gatver pseudo-bas
