Op 21 maart 2010 01:14:33 schreef free_electron:
hoe mooi... en met ene ST chippie erop.

:-) Zoiets heeft em wel gezien hé...

wel een beetje blobberig gesoldeerd en de linker poot van c2 is volgens mij niet goed vastgesoldeerd...
ditto voor r12 en r6 ...

Maar die paar solderingen klopt wel, even met de fluxpen erover en terug verhitten, klaar.

- - big bang - -

Niets is zo eerlijk verdeeld als verstand: iedereen denkt er genoeg van te bezitten

en hierbij mijn ledlampje.
het was een oude 20 watt halogeenlamp, maar met een beetje puzzelen was het zo een ledlamp
even een oude adapter, 5V, weerstandje ertussen en tadaa klaar.
bij een tekort aan 6.8ohm 2 watt weerstanden heb ik maar 8 keer 47ohm parallel gezet.

binnenkant:
http://www.uploadarchief.org/files/download/ledlamp1w1.jpg

en het ledje, met 2 componenten hittegeleidende lijm vastgezet, wordt niet meer dan hardwarm.
http://www.uploadarchief.org/files/download/ledlamp1w2.jpg

Na al het geklets over leds hier,ff snel een witte led schijwerper in elkaar gezet.3x3 witte leds,in een oud stuk speaker rooster geprikt,met aderhulsjes de pootjes verbonden,1 weerstandje en word aangestuurd met de motorregeling die vermeld staad bij de schakelingen hier op de site.
Deze had ik al eens in elkaar gezet,om een ventilator afkomstig van een auto radiator te regelen.
verbruik (alles bij elkaar,incl motorregeling) op 12V 75% duty cycle is +/- 30 á 35 mA

http://public.blu.livefilestore.com/y1pTa3yQLJhmbxvS09WuQCBxMcGFpzGCBykL61schDghYTW9Stf2pfQz4yTIKFYqS0yOCG3-UNNLXnC0fXA9o-8XA/1.jpg
http://public.blu.livefilestore.com/y1pE2smfL3w__JoMVT479zn2h22018vITJsndaFCB_8oPV1_oW1HtoX8UK07iZH4CeiJ9r0PYWjflXLwycQVjOjrA/6.jpg

Claiming to be gifted with golden ears, audiophiles can hear electrons traveling in wires . . . . . en dan hebben we nog gatver pseudo-bas

Je hebt de hulsjes niet geperst. Het is wel een creatieve manier om iets even vast te zetten.. Alleen die hulsjes zijn vaak behoorlijk aan de prijs.

Every machine is a smoke machine if you operate it wrong enough

Hulsjes zijn idd niet geperst,ik had ff de bovenkant kunnen solderen,maar vind ik zonde,zo is het in paar seconde weer uit elkaar.Aderhulzen (in zakjes verpakt) zijn niet zo duur gemiddeld 500 voor euro of 8.Veel winkels verkopen ze te duur,of hebben ze enkel in een leuk assortiments doosje,waardoor de prijs fenomenaal stijgt.Ik vind het een werelduitvinding,geen vertinnen meer van losse aders als het in een kroonsteentje moet.

Claiming to be gifted with golden ears, audiophiles can hear electrons traveling in wires . . . . . en dan hebben we nog gatver pseudo-bas

Het ziet er uit alsof 1 ledje (middelste kolom, onderste rij), er geen zin meer in heeft.

Sine

Moderator

geen vertinnen meer van losse aders als het in een kroonsteentje moet.

Dat moet je sowieso niet doen, tin veert niet en dus maak je daar een onbetrouwbare verbinding mee.

Op 23 maart 2010 21:53:11 schreef Hagdos:
Het ziet er uit alsof 1 ledje (middelste kolom, onderste rij), er geen zin meer in heeft.

Dat lijkt maar zo,zal wel met de sluitertijd van 1/100ste te maken hebben en de kijkhoek.
http://public.blu.livefilestore.com/y1pZvkNv-AYhuMKcoTgtAgC4aGXoIT2OpyBVtrC9RHZc3bnkTAxqc6K7Yfnzh_C2-SKkP_A8-jcpk1D_U1tKpNC_w/4.jpg

@ Sine
Soepele (te) dunne draad,met allemaal losse dunne adertjes, zo in't kroonsteentje schroeven is ook niet echt je van het.
Ik deed er net ff tikeltje tin eraan en het zat gelijk een stuk beter vast(was mijn idee).Nu alle met aangeperste aderhulzen,wees maar gerust.

Claiming to be gifted with golden ears, audiophiles can hear electrons traveling in wires . . . . . en dan hebben we nog gatver pseudo-bas

.

[Bericht gewijzigd door turboturbine op woensdag 24 maart 2010 19:38:22 (100%)

Je moet een speciale contachtgel op je body smeren (dikke kwak) om een beter beeld te krijgen. Je zou kunnen beginnen met een gekookt papje van maizena en wat gelatine (niet te veel anders wordt het vast). Wel eerst laten afkoelen ;-)

Leuk speelgoed. Je kan er ook foetjes mee bekijken bij je vriendin.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - RIP

:-) ik heb bij de apotheek naar gel op waterbasis gevraagd en zij gaven mij carbomeerwatergel ik vroeg waar wordt dat voor gebuikt en zij keek mij een beetje wazig aan en zij voor een droge huid, ja geloof je het zelf

11:05 Kijk eens op MGM channel nu ook op het etalagekanaal echt een maffe film
Kuisheidsgordels en men in love with sheep

Henry S.

Moderator

Op 23 maart 2010 21:43:03 schreef Akino:
Aderhulzen (in zakjes verpakt) zijn niet zo duur gemiddeld 500 voor euro of 8.

Goede tip! Die zijn idd vaak te duur.

Op 23 maart 2010 22:17:50 schreef Akino:
@ Sine
Soepele (te) dunne draad,met allemaal losse dunne adertjes, zo in't kroonsteentje schroeven is ook niet echt je van het.
Ik deed er net ff tikeltje tin eraan en het zat gelijk een stuk beter vast(was mijn idee).

Tijdelijk wel.

Op 23 maart 2010 22:22:10 schreef turboturbine:
Dit is een VNA bouwpakketje van DG8SAQ die ik nog moet bouwen let op het irritant kleine ictje er zijn er daar twee van. ong 8mm groot.

Pittig bouwpakket, succes!

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.

Op 23 maart 2010 21:56:28 schreef Sine:
[...]

Dat moet je sowieso niet doen, tin veert niet en dus maak je daar een onbetrouwbare verbinding mee.

Daar zeg je zoal iets, ik heb dat vroeger in mijn onwetende jaren ook eens gedaan in een kastje waar een teleruptor het lichtnet schakelde. Soepel draad gebruikt, einden vertind en huppakee.
Na maanden kon je wat horen 'kraken' in dat kastje, de oorzaak heb ik nooit gevonden, tot ik overlaatst het ding, dat al lang niet meer diende, uit elkaar gegooid heb. Een van de schroefkontacten van de teleruptor was zwartgevonkt. Met wat opkuisen is het nog goedgekomen, maar het had kunnen uitbranden ook.

- - big bang - -

Niets is zo eerlijk verdeeld als verstand: iedereen denkt er genoeg van te bezitten

@turbotine: leuk apparaat hoor. Maar ik weet, helaas uit eigen ervaring, dat het gebruik ervan en voornamelijk de interpretatie van de resultaten toch wel heel erg specialistisch werk is.
Wat natuurlijk jou er niet van weerhoudt om al je vrienden en kennissen te echoen ;-)

Just find out what you like and let it kill you
free_electron

Silicon Member

Op 23 maart 2010 22:22:10 schreef turboturbine:
Dit is een VNA bouwpakketje van DG8SAQ die ik nog moet bouwen let op het irritant kleine ictje er zijn er daar twee van. ong 8mm groot.

zo groot. kon dat niet kleiner ? wat een verspilling aan plaats.

Professioneel ElectronenTemmer - siliconvalleygarage.com - De voltooid verleden tijd van 'halfgeleider' is 'zand' ... US 8,032,693 / US 7,714,746 / US 7,355,303 / US 7,098,557 / US 6,762,632 / EP 1804159 - Real programmers write Hex into ROM
fred101

Golden Member

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs
Henry S.

Moderator

Offtopic posts verwijderd, mede omdat de aanstichter van dit alles zijn post verwijderd heeft.

Deze post is niet door ChatGPT gegenereerd. De 2019 CO labvoeding.

Op 24 maart 2010 00:15:14 schreef fred101:
Het had compacter gekund maar voor mij was het compact genoeg ;-)

Mooi maar waarom die grote transistoren nog ?

Den Dries www.hulens.be

Lekker dan, veel onderdelen en geen silkscreen. Lijkt mij vragen om problemen..

Every machine is a smoke machine if you operate it wrong enough

tevens mijn eerste reactie.
een silkscreen lijkt me de kostten niet, en bespaart je een hoop gedoe.

vergeten of express weggelaten?

[Bericht gewijzigd door Henry S. op donderdag 25 maart 2010 16:05:16 (39%)

fred101

Golden Member

Een silkscreen is toch voor beginners >:-)
Het zou inderdaad wel een stuk makkelijker zoeken zijn geweest. Ik denk dat het expres is weggelaten. De kosten zou een rol kunnen spelen aangezien het project ooit begon als een simpele low cost VNA, maar ik denk dat dat niet de hoofdreden is.

Die "torren" zijn drie poot spanningsregelaars.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur en maritieme en industriele PCBs

een projectje van eigen bodem ; een soldeerfanschakeling voor de weller wsp80 , zonder boren of lijmen aan de houder ...

http://i578.photobucket.com/albums/ss226/zoalshetis/IMG_2208.jpg

een microswitch met gaatjesplaat van een oude pckast aan de houder geklemd en nu kan ik de bouthouder die ik gebruik ook omsteken met de stekker op de houder , daar ik deze meer gebruik als de wsd50 met reedswitch in de houder . daar heeft deze geen ruimte heeft voor een magneet in de bout heb ik het maar zo gemaakt

waar rook was, werkt nu iets niet meer

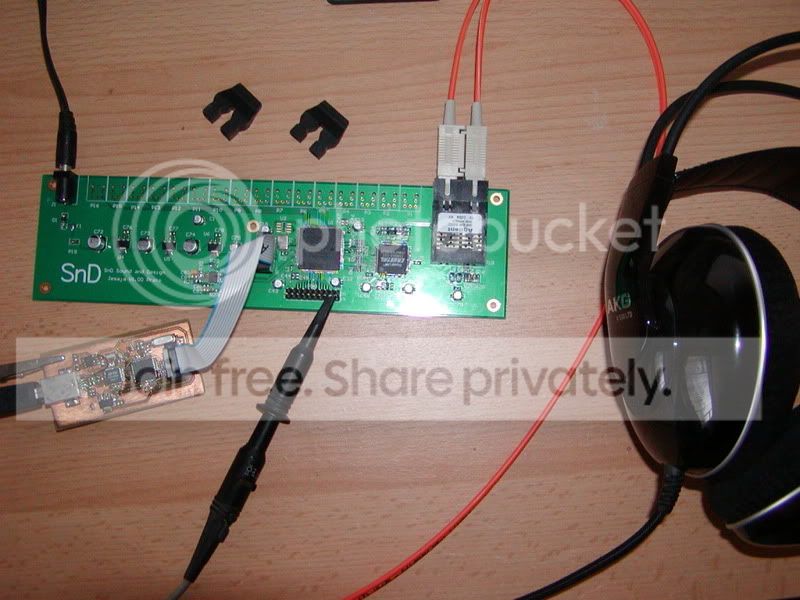

Eindelijk ben ik ook weer verder gegaan met een project dat al enkele jaren hier ligt te wachten op mijn aandacht. De onderdelen maar besteld, en nu bezig eraan:

http://i1029.photobucket.com/albums/y356/Dweil_photo/MADI%20converter/P1010096.jpg

Het is een converter voor professionele audio formaten. MADI is bedoeld voor 64 kanalen digitale audio en wordt veel gebruikt in geluidsstudio's. Het werkt (in mijn geval) op een 125Mbaud glasverbinding. Deze wordt via een ethernet transceiver naar een Altera Cyclone 2 gevoerd. Deze maakt er dan 8 maal een ADAT signaal van, ook een professioneel audio formaat, op TOSlink stekkers, bekend van de SPDif aansluiting op je stereo set. Ik heb de TOSlink stekkertjes nog niet binnen, maar die komen wel.

Op dit moment is de Altera EP2C5 voor de helft gevuld, maar ik wil ook nog een 128 kanaals VU meter erin zetten, dus het wordt proppen met alle VHDL code.

Het hele printje trekt nu een 450mA en wordt een 40 graden, dus het is niet echt energiezuinig. Het printje is bedoeld om dezelde functie te vervullen als bijvoorbeeld een RME ADI-648 http://www.i4-muzique.nl/rme-adi648-p-287.html welke ik nu net een beetje te duur vind.

[Bericht gewijzigd door Dweil op vrijdag 26 maart 2010 10:58:55 (13%)

1 electron per seconde = 16 atto ampere!

Ik zou een handeltje opzetten.

If you want to succeed, double your failure rate.

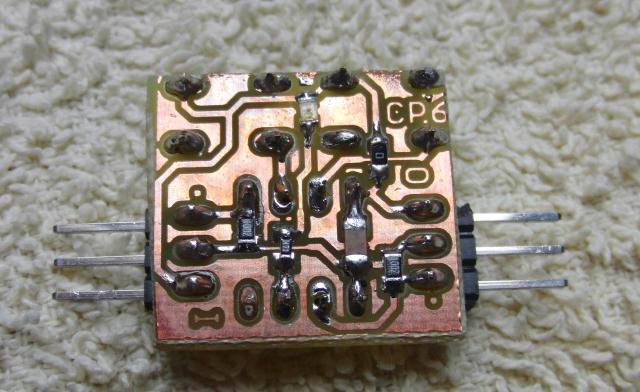

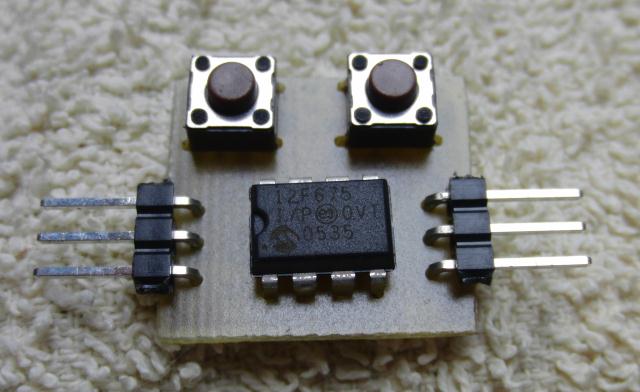

Vandaag heb ik een servo limiter in elkaar gezet. Dit apparaatje beperkt de maximale uitslag van een servo (in beide richtingen). Met de drukknopjes stel je een maximale uitslag in. (Maximaal 2ms. minimaal 1.5ms.) De uitslag wordt automatisch gespiegeld zodat bijvoorbeeld een maximum van 1.7ms. overeenkomt met een minimum van 1.3ms. Het SMD ledje aan de onderkant geeft zoveel licht dat deze door de print heen schijnt en goed te zien is.

Ik had dit apparaatje nodig voor het instellen van de gain van de gyroscoop op mijn helicopter. Mijn afsptandsbediening heeft een schakelaar voor het in- en uitschakelen van de Heading-Hold functie van de gyroscoop. Omdat de remote een 'hard' signaal stuurt klopt er niets van de gain instelling, deze is dan ook veel te hoog of veel te laag. Dit apparaatje zorgt er voor dat ik de gain in kan stellen zonder de aan- uit functie op de remote kwijt te raken.

- Update - Als je een knop indrukt gaat het lampje branden en wordt de ingestelde waarde verhoogd of verlaagd. Bij de eindpunten (1.5ms en 2ms) gaat het lampje uit. Het duurt ongeveer 2 seconden om van het ene uiterste naar het andere te gaan. Bij het loslaten van een knopje wordt de ingestelde waarde opgeslagen in de interne EEPROM van de PIC. Bij het inschakelen wordt deze waarde (16 bits) weer ingelezen.

Het apparaatje is gemaakt uit onderdelen die ik nog had liggen, een PIC12F675, paar SMD weerstanden, SMD ledje, drukknopjes, afvalprint.

Let niet op de matige afwerking, ik kan niet goed aan mijn werktafel zitten vanwege zware rugklachten. Het in elkaar zetten heeft me de hele dag gekost (zitten prutsen, even liggen, zitten, liggen).
Afbeeldingen zijn klikbaar.


http://www.uploadarchief.net/files/download/resized/cimg4572.jpg


http://www.uploadarchief.net/files/download/resized/cimg4571.jpg

[Bericht gewijzigd door mbbneon op vrijdag 26 maart 2010 14:38:46 (12%)
