De grote kopervlakken zijn aangesloten op de massa zover ik kan zien.(ISP header en 8pins Attiny).

fred101

Golden Member

KIF, dat ziet er een beetje RF achtig uit. Wat wordt het ?

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
klein is fijn

Moderator

Het wordt een simpele IR remote control met 2 joystickjes, 1 ATtiny13 en 3 AAA batterijen.

Maar valt niemand nou iets op aan de twee printjes?

Ze zijn gespiegeld, dus waarschijnlijk is de bovenste fout
(geen tekst). De onderste heeft de tekst leesbaar staan.

Als een rommelig bureau staat voor een rommelige geest waar staat dan een leeg bureau voor? - Albert Einstein.

Hmmmmm.....GOKJE !

Het is niet klein....
Het is geen smd....
Het is tegen KIF al zijn princiepes in.

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl
fred101

Golden Member

Welnee, de ene is de zender de andere de ontvanger. Aangezien zenden het tegengestelde van ontvangen is heeft hij voor de ontvanger gewoon een gespiegelde print gemaakt in de hoop dat de werking ook omgekeerd wordt. En anders is het vast een extra print om spiegelfrequenties te onderdrukken ;-)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Op 17 augustus 2010 23:44:42 schreef Gadget_inc:
Hmmmmm.....GOKJE !

Het is niet klein....
Het is geen smd....
Het is tegen KIF al zijn princiepes in.

Er is wel SMD ;)

Met wederzijds respect kom je heel ver

Eerst iets vergeten... en dat had dan als gevolg dat...

True story bro!

Op 18 augustus 2010 00:15:42 schreef plantrekker:
Eerste iets vergeten... en dat had dan als gevolg dat...

Herkenbaar |:-(
http://www.uploadarchief.net/files/download/goed.jpg

"If I would have listened to my customers, I would have invented a faster horse." - Henry Ford
Lucky Luke

Special Member

hadden we daar niet een ander topic voor? Waar ook in staat dat 3D niet zo'n handige tekst is voor dit doel?

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

Op 17 augustus 2010 23:34:10 schreef klein is fijn:
Het wordt een simpele IR remote control met 2 joystickjes, 1 ATtiny13 en 3 AAA batterijen.

Maar valt niemand nou iets op aan de twee printjes?

Toevallig dubbelzijdige printjes waarbij je de sporen van de bovenkant per ongeluk ook op de onderkant hebt geprint?

Op 18 augustus 2010 01:11:59 schreef Lucky luke:
hadden we daar niet een ander topic voor? Waar ook in staat dat 3D niet zo'n handige tekst is voor dit doel?

Ja, hoewel helemaal geen tekst op je print toch nog minder handig is. Zou dat bij de bovenste print het geval geweest zijn? Dan is de onderste een re-run :)

If you want to succeed, double your failure rate.

En de gaatjes om te breken zitten op het onderste printje in de weg.

Ik denk eerder dat dat door te breken is dan om te breken. Afdruk van de bankschroef op de fotogevoelige laag?

True story bro!

het lijkt wel of de 2 printen opelkaar moeten komen zitten , je zei dat er 2 joysticks opkomen en 1 attiny , maar er is ruimte voor 2 attiny's .

je gaat de printen toch niet doorzagen en van iedere print 1 helft gebruiken met de tegengestelde andere printhelft ?

waar rook was, werkt nu iets niet meer

De bovenste print is mislukt denk ik, omdat het in spiegelbeeld is.
En de print heeft ruimte voor 2 joysticks waarvan maar 1 van de 2 assen wordt gebruikt. Of je bent vergeten om de 2 andere aan te sluiten, of er is een andere reden voor, want attiny13 heeft 4 adc kanalen :) (Reset opofferen en HV programmeren.)

/Edit

beetje gepaint en dit gemaakt
http://www.uploadarchief.net/files/download/joystic.jpg

[Bericht gewijzigd door tolunay op 18 augustus 2010 12:55:18 (15%)

Hij maakt gewoon 2 afstandsbedieningen?

1 normaal en 1 gespiegeld omdat het kan
of voor als hij de ander kwijt is?

Voor ICT Problemen of Webdesign mail me;) http://www.briansservice.nl
klein is fijn

Moderator

Op 18 augustus 2010 07:06:00 schreef Jochem:
[...]Ja, hoewel helemaal geen tekst op je print toch nog minder handig is. Zou dat bij de bovenste print het geval geweest zijn? Dan is de onderste een re-run :)

Dat was inderdaad het geval ja. :(

Op 18 augustus 2010 12:46:22 schreef tolunay:
... want attiny13 heeft 4 adc kanalen :) (Reset opofferen en HV programmeren.)

Je kan ADC0 van een ATtiny13 gebruiken zonder de RESET-functie uit te schakelen. Voorwaarde is, dat de ingangsspanning hoger blijft dan 3V (bij Vcc = 5V). Toegegeven, je hebt dan maar 2V speelruimte over, maar misschien handig om er een logische ingang van te maken in noodgevallen.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Kijk dat is nog eens handig om te weten. Soms kom je idd ingangen tekort. Kan je nu met een paar weerstanden een extra ingang maken voor een knopje oid. Bedankt voor de tip.

[Bericht gewijzigd door Henry S. op 22 augustus 2010 13:34:23 (56%)

Tijd om mijn zomerproject eens te showen. Een seriële RF interface, die het mogelijk maakt met behulp van een in Visual Basic gemaakt programma, de impulsrelais aan te sturen die in zich in mijn schakelkast bevinden.

Hiermee is het dus mogelijk van de lichten draadloos te schakelen (100m binnenshuis range).

De interface bestaat dus uit 3 delen:

*De zender:
- frontplaat gemaakt met Cetina CAD
- parallax 27980 transmitter is verbonden met de PC via een max232
- gevoed door USB
- 2400 Baud
- Toggle circuit (aan/uit schakelen) aan de hand van een NE555
- Hier komt geen microcontroller aan te pas

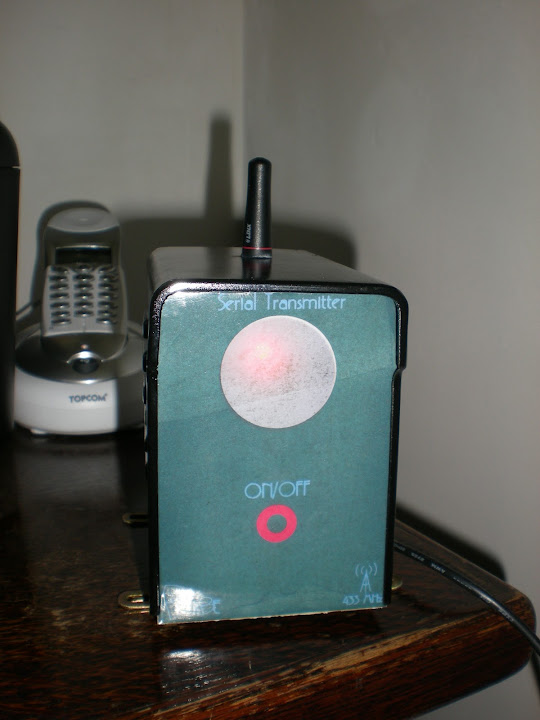

buitenkant:
http://lh5.ggpht.com/_124SK2Pt2So/TG_7lW_4MyI/AAAAAAAAA04/5h1lLNDI5z0/s720/DSCN3841%5B1%5D.JPG
Grotere afbeelding
binnenkant:
http://lh6.ggpht.com/_124SK2Pt2So/TG_7mXqh8qI/AAAAAAAAA1I/Do7tbybKRkI/s640/DSCN3847%5B1%5D.JPG
Grotere afbeelding

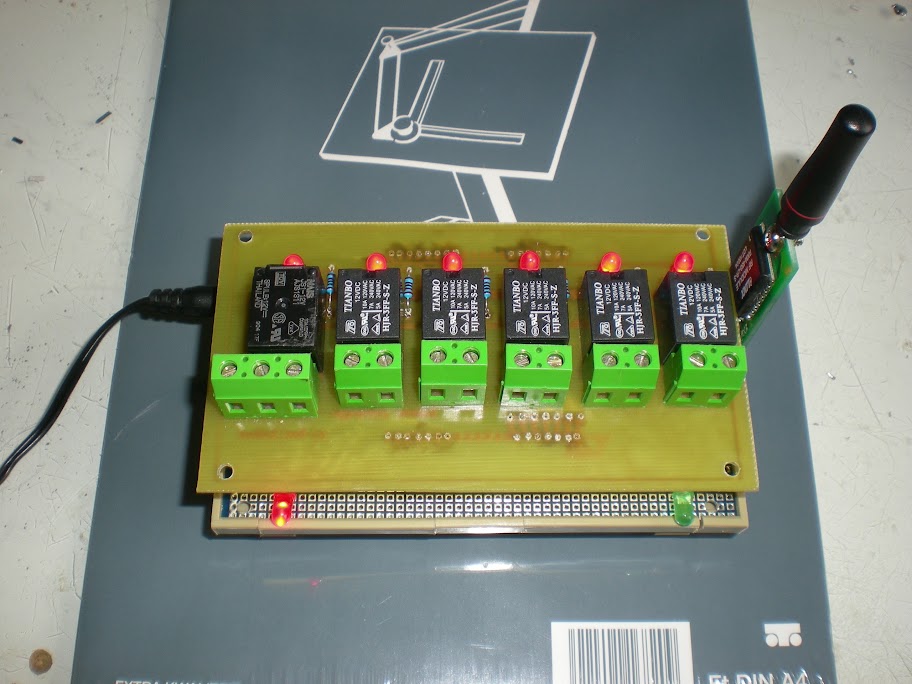

*De ontvanger:
- parallax 27981 verbonden met een 16F628a (16MHz)
-gevoed via 12V adapter
- De PIC decodeert de seriele code
- 6 relais uitgangen aangestuurd doormiddel van ULN2003
- Past op DIN-rail

http://lh3.ggpht.com/_124SK2Pt2So/TGEdDrtLskI/AAAAAAAAAz4/S1t0aOGFcC0/s912/DSCN3781.JPG
Grotere afbeelding

*Visual basic programma
- MSCOMM lib
- relais afzonderlijk schakelbaar

http://lh4.ggpht.com/_124SK2Pt2So/TG__j46ldGI/AAAAAAAAA10/sZQ2cCnzcOg/ProgrammaRFnetw.jpg

MEER FOTO'S

Digital Love

Hier een projectje van mij. Door een hernia ben ik momenteel niet erg mobiel. Daarom heb ik een electrisch wiel voor mijn fiets besteld, samen met een motorcontroller. Elders heb ik een paar loodaccu's gekocht. Het geheel is een elektrisch aangedreven fiets welke gemiddeld zo'n 18.5 kilometer per uur kan (zonder trappen) en een actieradius heeft van 15 kilometer. Met meetrappen is een snelheid van 25 kilometer per uur bereikbaar en is de actiradius veel groter. Ik schat zo'n 45 kilometer.

Het geheel moet nog gekeurd worden en voorzien worden van een kenteken aangezien dit soort fietsen niet onder de standaard elektrische fietsen vallen.

Voor het opladen maak ik gebruik van een voeding die ik in ijmuiden heb gekocht. Deze is aangepast zodat deze 27.6V levert. Ideaal voor het opladen van 2 12V accu's in serie. Af en toe laad ik de accu's met een 12V lader bij om de boel even 'af te toppen'. Dit is echter niet nodig.

Waar ik nog wel een beetje mee zit is een juiste verbinding van de accu's onderling. Ik gebruik nu vlakstekkers en 2.5mm draad maar heb het gevoel dat dit bij trilling te snel kapot kan gaan. Vooral de piggyback connectoren die ik gebruik als verbinding tussen de parallelle accu's. Als iemand suggesties heeft dan hoor ik dat graag!

Specificaties:

  • 500Watt 3-fase naafmotor
  • 500Watt 24V motorcontroller met accubewaking
  • 2x LED voorlampen, accu indicatie
  • Gashendel (proportioneel)
  • Toeter (zielig piepje overigens)
  • Handrem met motor cut-off schakelaar
  • 4x 12V 9AH lood-gel accu's
  • Actieradius 15 - 45 kilometer

Foto's
En natuurlijk een paar foto's (klikbaar)

Vooraanzicht, motor goed zichtbaar
http://www.uploadarchief.net/files/download/resized/voorband.jpg

Frame, de motorcontroller zit onder het zadel
http://www.uploadarchief.net/files/download/resized/fiets.jpg

De accu's in een tas. 4x12V 9Ah
http://www.uploadarchief.net/files/download/resized/accus.jpg

Het opladen van de accu's
http://www.uploadarchief.net/files/download/resized/opladen.jpg

Vandaag een rit gemaakt met volle accu's. Zonder meetrappen en beslist geen meewind!
http://www.uploadarchief.net/files/download/resized/tripteller.jpg

Ik zou wat dikkere draden nemen. Bij het laden zie ik 24A lopen, ik weet niet wat de stroom is die gemiddeld naar die motor loopt?

Verder leuk project!

If you want to succeed, double your failure rate.
bjokal

Golden Member

24A?? volgens mij staat er 24V ;-)

"Of all the things I've lost I miss my mind the most"
