Show your projects! Part 23

Op 6 november 2011 23:13:33 schreef Kareltje:
Ik denk (gokje) dat hij die pinheaders gewoon op een A4-tje heeft liggen, en dan zonder flits bij voldoende licht.
En ga er maar vanuit dat die niet met een mobieltje gemaakt worden.

Dat is juist. Ik heb hier 2 fotos genomen en nadien samen gebracht op een beeld. Object ligt op een wit karton op de tafel. Foto is genomen met mijn nieuw speeltje, een Olympus PEN-E-PL3 maar met een adaptor voor de Nikon F-mount lenzen. Hierdoor kan ik mijn bestaande Nikon lenzen allemaal gebruiken. Dat de lens 5x zwaarder is dan het cameratje speelt weinig rol. Deze opname is gedaan met mijn AF200/4D macro lens en wordt eigenlijk een 400mm macro lens door de kleinere sensor op de PEN. Nu mag ik op een afstand van 1 m staan om dit ic voetje volledig inbeeld te kunnen krijgen. Omdat ik toch een vaste opstelling gebruikte heb ik een video lampje van 1KW even aangezet(indirecte verlichting). Het gaat toch niet op dat ik slechte fotos zou publiceren, ik zou idd moeten veranderen van naam.

Dus een video-lamp en daglicht, keurig resultaat al. Nu de PCB-fotografeer-instructies nog. En foto's ervan

off topic: Telefoneren doe je met een telefoon. Fotograferen met een fototoestel. Ga je foto's van printjes en dergelijke maken met je mobieltje, dan ga je meestal ver over de specs van het toestel. Je hebt ook geen controle op sluitertijd, diafragma en focus. De lens kwaliteit is meestal ook geen top.
Ik maak de foto's van mijn printje met een Canon 100mm f2.8 Macro en Canon EOS 350D (is niet de top camera en is al wat gedateerd). Zonder extra flits of belichting. Statief is een must. Deze foto is gemaakt op ISO 200, TV 2"5 (sluitersnelheid 2.5s) AV f18 (diafragma). Hoge diafragma waarde om een grote scherptediepte te krijgen.

@Jan Klaasen: Waar kijken we naar?

kinderen die een batterij maken met citroenen:)

Op 7 november 2011 00:01:45 schreef noone:
hier is een link naar sizefixer xl (trial) en een vergelijkingswebsite.

Spam?

@moitzie: stel je niet aan. Is ieder linkje naar een product tegenwoordig spam?

Op 7 november 2011 00:01:45 schreef noone:
hier is een link naar sizefixer xl (trial) en een vergelijkingswebsite.

Dit zijn allemaal resizers.. Geen applicaties die de details kunnen vergroten?

Op 7 november 2011 13:04:03 schreef noone:
kinderen die een batterij maken met citroenen:)

Juist: les 1 van mijn lesprogramma elektriciteit voor de basisschool. vanmiddag les 2

Op 7 november 2011 08:36:29 schreef Jochem:
[...]Ik denk dat je verkeerd gokt, ik zie sowieso meerdere lichtbronnen.
Maar ik zou ook weleens een foto willen zien van de opstelling waarmee zo'n pinheader op de gevoelige plaat wordt vastgelegd. Evenzo voor de haarscherpe foto's van PCB's; prima belicht, maar zonder reflecties in het koper etc.

_{En mijn nederige excuses dat ik onbedoeld een off-topic in gang heb gezet met die telegraaf-foto}

Hier zou gerust een vast topic over gemaakt kunnen worden "Hoe fotografeer ik mijn projecten en onderdelen"
Als je af en toe ziet wat voor bagger er aan foto's voorbij komt..
Ook met een mobieltje (bij gebrek aan beter) kun je redelijke foto's maken van onderdeeltjes etc.

Euhhh....Jochem, toch goed gegokt?

ik vind dit anders best goed voor mijn telefoon:P
http://dl.dropbox.com/u/27000920/20111014_162331.jpg
alleen wat overbelicht
(grote foto)

of deze:
http://dl.dropbox.com/u/27000920/20111014_161833.jpg
(ook groot)

[Bericht gewijzigd door DutchEngineer op maandag 7 november 2011 18:26:37 (22%)

Dit bedoel ik maar.
Alle onderdelen zijn goed te identificeren, (mooi printje trouwens)
Het belangrijkste is een goede (voldoende) belichting.

/Offtopic

Vergeet geen vaste hand, mijn foto toestel kan heel snel foto's trekken maar alleen met flits, als je de flits afzet word het een traag ding en krijg ik wazige foto's.

Misschien eens een standaard ofzo maken/kopen zodoende dat ik hem vast kan zetten.

Voor de printjes gaat alle lof naar pieter knutselaar
Ik heb ze alleen gesoldeerd:)

Voor een telefoon vind ik dat ook heel nette foto's. Wel flink wat beeldruis, maar mijn Canon A720IS doet dat ook bij slecht licht/hogere iso instellingen.

En, terug ontoppic, ook een net printje. "What's it do?" (Edit: Bewust misspelled: http://xkcd.com/481/)

[Bericht gewijzigd door Lucky Luke op maandag 7 november 2011 19:58:37 (10%)

"What's it do?" > "What does it do?" of "What's it doing?" zeker Ja vraag ik me ook af

Edit: Ja ok, ik lees die stripjes niet.

[Bericht gewijzigd door Damic op maandag 7 november 2011 20:02:00 (19%)

het zijn een soort ontwikkelprinten
er zit een PIC (naar keuze) op met alle randapparatuur (kristal, voeding etc) alle I/O is naar buiten gebracht dmv pinheaders.

hij had een tijd terug een aanbieding in V/A staan en ik vond het wel een mooie oplossing, dan hoef je niet eerst alles op een breadboard te bouwen en je kunt lekker je eigen software gebruiken.

ik weet niet of dit wordt gezien als reclame maar toch:
http://www.knutselaar.eu/
(ik heb geen aandelen ofzo hoor:P)

ik heb ook een arduino maar er staat me toch iets tegen aan die dingen, ik gebruik ook liever basic:)

ben op het moment ook bezig met een projectje:
wil zelf een display maken met zelfgemaakte dot matrix display's
uiteindelijk moet de tijd erop komen ofzo. (nog geen echt einddoel)
heb er ook niet veel tijd voor ivm school.

de leds worden gemultiplext dmv verticaal de anodes met schijfregisters te sturen en horizontaal de kathodes met transistors.
wil hem uiteindelijk 40 breed maken ofzo (komt dan wel in dit topic terug )

oftopic, maar waar haal je die kabels? die op de website zijn 75cm, das wel erg lang, maar mss zijn er kortere?

is dit misschien wat?
http://www.dealextreme.com/p/30cm-breadboard-wires-for-electronic-diy-…

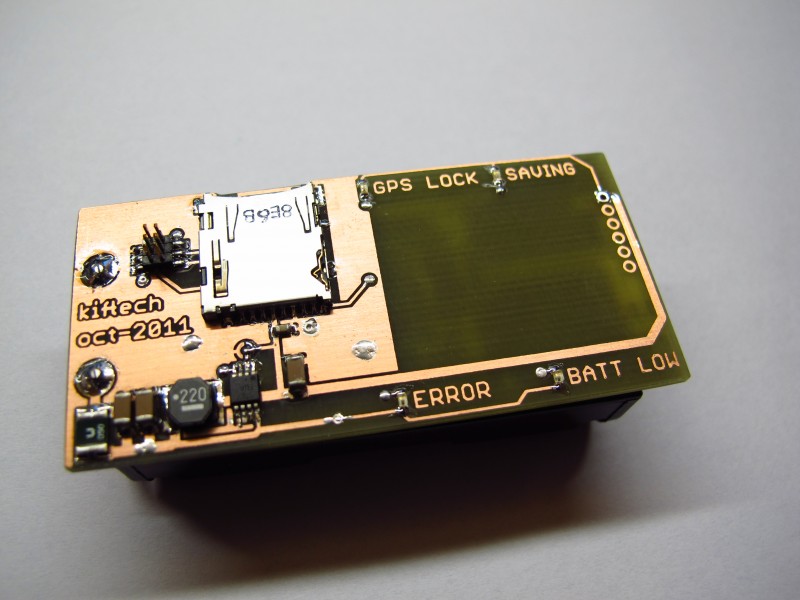

De GPS logger vorderd al aardig. Het moet ook wel, volgende week maandag moet ie mee op vakantie.

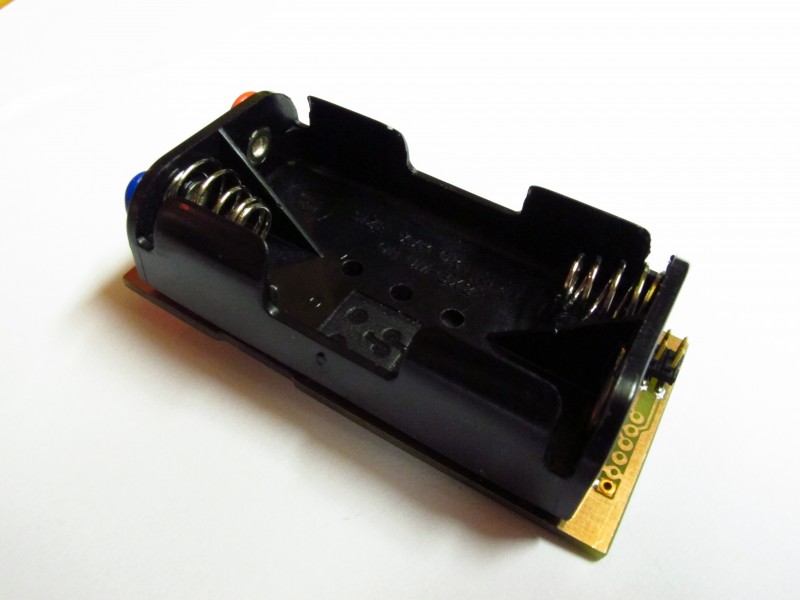

De batterij lader is eraf, dat was teveel gedoe. Dan blijft een GPS module (nog niet op de foto), twee stuks AA, een 3.3V switcher, micro SD kaart en ATmega328P over.

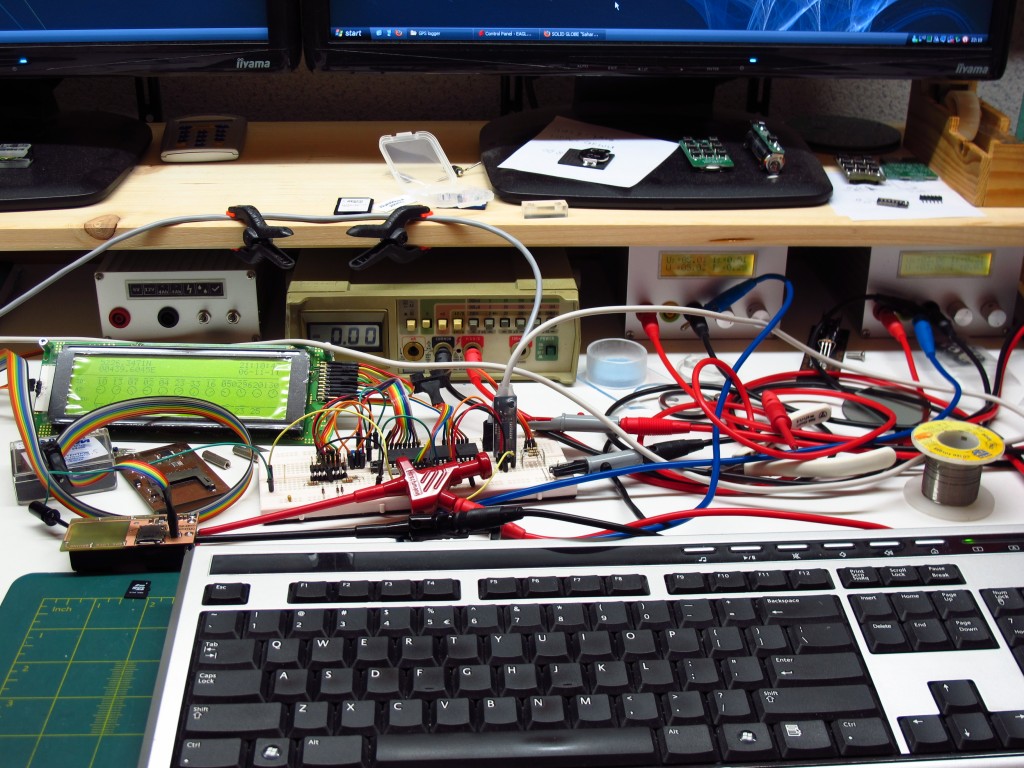

En nu maar software schrijven. Voor die reden heb ik bovenstaand headertje naast de batterijhouder zitten, daar hangt de UART Tx van de ATmega aan. Dat maakt het debuggen een stuk sneller.

En de behuizing... die is ook mooi aan het worden.

Je neemt dat ding mee naar Japan, en als je weer thuis bent, kijk je waar je was geweest?
Is het de bedoeling dat je later precies kunt zien, welke route je gevolgd hebt, of wat moet ik mij daarbij voorstellen?

Ik gebruik hier een i-GotU voor (ooit gekregen van mijn toenmalige werkgever).
Dat is inderdaad wel grappig, kun je later de route zien.
Ook kun je op het moment dat je een foto maakt daar later de juiste foto's aan hangen.

Ik zie ook heel goed hoe vaak ik verkeerd ben gereden/ben wezen dwalen

Op MP zag ik deze http://link.marktplaats.nl/500643702 staan.

[Bericht gewijzigd door hadv op maandag 7 november 2011 22:01:45 (11%)

Dat is dan nog maar een klein voorbeeld.
Wanneer je een wereldreis maakt, en maakt duizenden foto's, dan kun je later op google earth precies de lokatie van een bepaalde foto weer terug vinden.
Tja.... een beetje verder doordenken, en ik begin het nut er wel van in te zien.

Begin dit jaar heb ik wat teksten vertaald voor een programma dat op basis van GPS logging de rittenadministratie verzorgt.
Er zijn dus echt zat leuke en nuttige toepassingen te bedenken.

Dit i-GotU van mij moet je wel regelmatig opladen, heeft maar een klein accu'tje. Maar hij is dan ook lekker klein (5x3x1,5).
