En ik gok op een tandveerring DIN 6798-A.
Moet zeggen dat ik die ook nog al eens tussen ringkabelschoentjes zet, met het idee dat het dan wel beter contact zal maken. Nooit over nagedacht dat het de weerstand misschien juist verhoogt, zoals pros aangeeft.

So far...so good...KABOEM! | Cars, motorcycles and metalworking => Visit Willy's website!
Tidak Ada

Golden Member

Je hebt meer soorten:

  • Met de tanden aan de buitenzijde
  • Met de tanden rond het gat
  • Met tanden naaar éézijde
  • Eentje met ribbel aan een kant en tanden aan de ander

Die laaste twee zijn geschikt voor printplaten, vermits je de tanden van de print af monteert...

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
RAAF12

Golden Member

metaal zet zich vast in koper is beter kontakt en lagere overgangsweerdstand. Koperoxide (groen) in vochtige ruimtes is slecht voor het kontakt. Zou dan ook even na montage met kwast of spray aflakken. Blanke lak, haarlak whatever..

Tidak Ada

Golden Member

Helaas is dat koper maar 35µ dik... en bijt dat ringetje er doorheen om zich in het epoxy vast te zetten. lijkt me geen goede geleider >:)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
RAAF12

Golden Member

Op 14 januari 2012 22:33:48 schreef Tidak Ada:
Helaas is dat koper maar 35µ dik... en bijt dat ringetje er doorheen om zich in het epoxy vast te zetten. lijkt me geen goede geleider >:)

Zoo vast hoeft ie niet dat door het copper heengaat. Kan je als test checken met een vergrootglas.

Tidak Ada

Golden Member

Op 14 januari 2012 22:37:17 schreef RAAF12:
[...]

Zoo vast hoeft ie niet dat door het copper heengaat. Kan je als test checken met een vergrootglas.

Waarom dan die speciale ringetjes voor prinplaat met de tanden naar één zijde...

Ik zou maar een lak uitzoeken die niet onder het ringetje door kruipt !

@ Kombucha:
Als je het daarop ziet is het te laat >:)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
fred101

Golden Member

Ik denk ook dat je door het koper heen gaat en als je door het koper gaat is er kans dat je alleen maar op de zijkant van het koperlaagje contact maakt.Je verkleint het oppervlak denk ik.

Een ring met kartels tussen connector of pcb en moertje lijkt me beter dan tussen connector en pcb. Dus boutkop-kartelring-connector-hoofdspoor_pcb-moer maar ik zou doen: boutkop-connector-hoofdspoor_pcb-kartelring-moer.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

Even een oud ontwerp van een velleman dimmer van een nieuwe print voorzien. In mijn jonge jaren zo een dimmer gekocht en dan heel veel keren nagemaakt. Dit door de print met een watervaste stift rechtstreeks op de print na te tekenen.Kon nu een kleine dimmer gebruiken maar vond de oude printen nu niet de moeite meer om te repareren.
Heb hem ook maar van een deftige behuizing voorzien, die komt van zo een kleine switch box.
http://i41.tinypic.com/21l205i.jpg
Het oude ontwerp, een rommeltje.
http://i40.tinypic.com/213ozg4.jpg
http://i42.tinypic.com/osuxrm.jpg
http://i40.tinypic.com/2dj8nr8.jpg

Veel te weinig tijd voor mijn projecten of heb ik er soms te veel? Laatste Project = = > Router lift

Ik voel me een beetje genegeerd.... oftewel, graag commentaar.....

[Bericht gewijzigd door Roches op zondag 15 januari 2012 15:56:18 (31%)

Domoticz en ESP8266, goede combo!!!

Mooi gemaakt.
Is dat een zekeringhouder links in het midden?
Zijn de draden niet wat licht die naar de triac lopen?
Enkel de knop zou ik een ander kleurtje geven, geel of blauw of zwart...
En de langwerpige driehoek zou ik aan de bovenkant van de knop plaatsen.
Maar dat is gewoon een kwestie van smaak.

[Bericht gewijzigd door Erelce op zondag 15 januari 2012 16:04:01 (10%)

**** De beschikbare ruimte van een werkplek is omgekeerd evenredig met de grootte van deze werkplek **** AVR-Oefeningen op Electronics 4 Fun

Op 15 januari 2012 16:01:14 schreef Erelce:
Mooi gemaakt.
Is dat een zekeringhouder links in het midden?

Bedoel je dat rode ding met die 2 rode en 1 bruine kabel? Dat is de triac. De zekering zit bij in de euro stekker connector. Al een geluk dat smaken verschillen.

Veel te weinig tijd voor mijn projecten of heb ik er soms te veel? Laatste Project = = > Router lift
flash2b

Special Member

@Roches

Ik zie een mooie print, een display, maar was is het uiteindelijke doel? Kan je ook een foto maken als de display iets toont?

Verder vind ik het mooi gemaakt, zeker die sandwich constructie.

@reddevil

Waar is die schakelaar achter het witte vlakje voor? Resetten van de thermo switch ?

[Bericht gewijzigd door flash2b op zondag 15 januari 2012 16:11:23 (20%)

Op 14 januari 2012 20:43:39 schreef free_electron:
draadoogjez zo vastklemmen tegen koper is ene slecht idee....
daar moet op zijn minst een 'growerke' tussen ik soldeer meestal zo een growerke vast op het koper en trek daar dan de draadoog tegen.

ps , geen idee goe dat in het nederelands noemt. is zo een ringetje met pinnetjes boven en onder ( dus niet een ringetje waar 1 knip is in gegeven en ene beetje scheefgetrokken )

de reden is dat je twee verschillende metalen tegen elkaar trekt....
als je dat ding eerst vastsoldeert is er daar niks aan de hand en de pinnetjes langs de andere kant bijten in je draadoog.

Als je er een grouwerke tussen de print baan en je verbinding doet ben jen iet goed bezig. Een grouwerke dient om een moer te borgen die niet zelf borgend is. Volgens mij als we dat doen bij de HS installatie gaan we wat zien en ruiken.

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

Mijn project van de laatste tijd.

Voor mijn ProfielWerkStuk(PWS) wilde ik een robotje gaan maken. De keuze werd een sumo robotje nadat ik de robot van AC/DrieC zag. Om ook op school ermee bezig te kunnen, heb ik gebruik gemaakt van een Arduino Uno. Eerst leek een Amicus18 mij wel wat, maar die werkte op 3,3V in plaats van 5V. Het was een erg leuk project en ik wil jullie graag de robot showen met behulp van foto's(filmpje moet ik nog maken en komt dus later).

Robot:
http://members.home.nl/xanderhuisman/PWS/SAM_0749klein.jpg
Grote foto (à 2MB)

http://members.home.nl/xanderhuisman/PWS/SAM_0750klein.jpg
Grote foto (à 2MB)

http://members.home.nl/xanderhuisman/PWS/SAM_0751klein.jpg
Grote foto (à 2MB)

http://members.home.nl/xanderhuisman/PWS/SAM_0753klein.jpg
Grote foto(à 2MB)

http://members.home.nl/xanderhuisman/PWS/SAM_0754klein.jpg
Grote foto (à 2MB)

Printplaatje:
http://members.home.nl/xanderhuisman/PWS/SAM_0755klein.jpg
Grote foto (à 2MB)

Onderkant:
http://members.home.nl/xanderhuisman/PWS/SAM_0756klein.jpg
Grote foto (à 2MB)

En voor de gene die het verslag willen lezen, wil ik het verslag wel sturen in een mail.

flash2b

Special Member

Ik heb de print voor mijn moduleerbare current load, aka kachel, af. Het schema is hier te vinden en is gemaakt door gebruiker Pros.

Ik heb de eind trap 4-voudig uitgevoerd, met een TIP132. Die zitten met zijn vieren op een koelplaat.

Na het maken van de aansturing, en het testen hiervan ben ik eerst met één kanaal aan de gang gegaan. Hierna heb ik de andere kanalen één voor één getest, en tenslotte alle kanalen aangesloten aan de stuurprint.

Tenslotte heb ik mij 5A voeding HY030-5D van V&A/Mastech ermee belast. Na een tijdje was de koelplaat op de voeding > 70° . Ook de current load was lekker warm, dus ik heb er even een 8x8 fan achter gezet en dat hielp goed.

Van de week ga ik de modulatie verder testen, heb nu alleen de handmatige regeling gebruikt.

Daarna ga ik het geheel inbouwen met een PIC + LCD die de stroom/spanning/temperatuur en aansturing gaat doen. Wil de fan ook gaan regelen met PWM vanuit de PIC.

Dank aan Pros voor het mooie schema.

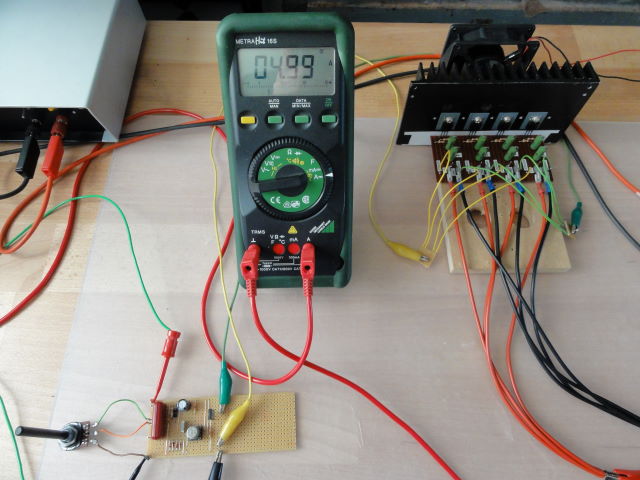

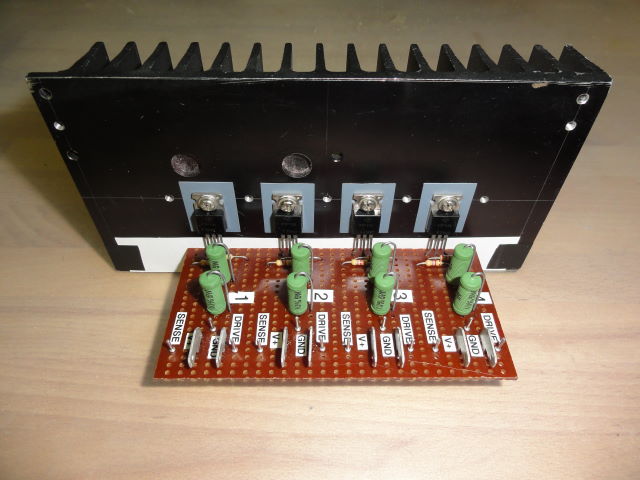

Hieronder 2 foto's van het geheel, jammer dat jullie de warmte niet kunnen voelen die er vanaf komt.

http://www.uploadarchief.net/files/download/dsc03434_cleaned.jpg

http://www.uploadarchief.net/files/download/dsc03444_cleaned.jpg

fred101

Golden Member

Op 15 januari 2012 15:55:45 schreef Roches:
Ik voel me een beetje genegeerd.... oftewel, graag commentaar.....

Blijkbaar heb je het dan geen rare of grove fouten gemaakt ;-) Ziet er best ntjes uit. Maar ik ben meer analoog dus verder kan ik er weinig over zeggen en kijk ik ook niet zo naar de digitale projecten, hoe knap ze vaak ook zijn.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

Ik voel me een beetje genegeerd.... oftewel, graag commentaar.....

Omdat je het zo lief vraagt :) Mooi gemaakt, deftige baantjes. Zien er me breed genoeg uit! Ik had enkel wat meer koper laten staan.

Post maar wat meer over die domotica toestanden; voor moest ik ooit nog een huis kunnen kopen

https://lh5.googleusercontent.com/-BgjhxaTB7mk/TxMzaV9Ua4I/AAAAAAAAA3E/9K2vOdsDi74/s800/20120115_006.jpg

Ik heb wat gebrouwen om te kijken of het geen wat ik wil een beetje werkt. Ik heb mijn PC 90 graden tov mijn beamer staan. Nu kan ik met mijn afstandbediening mijn dolbysurround systeem draaien. Daarnaast kan ik met een stereo input zowel front als rear aansturen. Bij wanneer er geen signaal is op de rear-ingang schakeld hij automatisch over naar 4 kanalen stereo.

Nu nog de code beter maken en kijken hoe het bevalt. Dan kijk ik hoe ik de final versie ga maken. Deze proto is gemaakt met troep die ik nog had liggen :)

filmpje

-

Bijna een jaar geleden een camera in een vogelhuisje ingebouwd.

Dit is het resultaat.

http://a8.sphotos.ak.fbcdn.net/hphotos-ak-ash4/393240_2850611677739_1632905466_2578537_987593999_n.jpg

LED there be light

Op 15 januari 2012 16:09:46 schreef flash2b:

@reddevil

Waar is die schakelaar achter het witte vlakje voor? Resetten van de thermo switch ?

De drukknop overbrugt de schuifpot en de lamp gaat dan onmiddellijk 100% branden. Dus als de lamp op 50% staat en ik druk op de knop dan brand de lamp 100%, laat ik de knop los dan brand de lamp terug 50%.

Veel te weinig tijd voor mijn projecten of heb ik er soms te veel? Laatste Project = = > Router lift

Op 15 januari 2012 22:26:15 schreef Joeri de Man:
Bijna een jaar geleden een camera in een vogelhuisje ingebouwd.

Dit is het resultaat.

[afbeelding]

Leuk! Wil ik ook nog eens een keer doen. Hoe heb je dit gedaan?
Is het een infrarood camera?
Gebruik je een webcam?
Hoe sla je de beelden op?
Heb je ook foto's van de constructie?

@Flash en Phalox

De kleinste baantjes zijn 0,3 mm, dat was wel ff zoeken met de belichtingstijd maar uiteindelijk ben ik op 1.40 min uitgekomen.

Printen deed ik voor die tijd met een inktjet, maar heb vorige week een kleuren-laser gekocht voor € 100,- en dat bevalt goed, gewoon op lasersheets afdrukken en dan belichten, mocht het niet helemaal dekken, dan met oostindische inkt zwarter maken, maar dat hoefde in dit geval niet.

Ik had thuis al voor één verwarming een automatische regeling met een servo gemaakt wat in die specifieke kamer voor een constante temperatuur zorgde, nu wil ik verder gaan en ook de andere kamers gaan regelen en ook de aansturing van de kachel zelf.

Nu ga ik eerst kijken wat de verschillende temperatuur-curves per kamer zijn op de huidige thermostaat, daarna sturing op de verwarmingen zelf aanbrengen en zorgen dat de kachel zo min mogelijk draait en de temperatuur per kamer in te stellen is.

Uiteindelijk hoop ik dan gas te besparen, maar dat is pas na minimaal 1 jaar duidelijk....

Dus eerst ga ik per 5 nimuten een meting doen en op het scherm weergeven met een grafiek en bijhouden hoeveel tijd de kachel aan staat, dat zal ik dan later hier tonen.

En als later de curves beter zijn en alles werkt zoals het hoort zal deze thread zeker een update krijgen....

Roche

PS.. actie is reactie is antwoord.....

Domoticz en ESP8266, goede combo!!!

@r3dnax

Cool, kunnen we binnenkort tegen elkaar testen want ben ook aan nieuwe bezig ;) De laatste die ik bouwde deed het helemaal niet goed, te veel grip en geen PWM regeling, waardoor hij altijd overkop ging :(

Den Dries www.hulens.be

@AC/DrieC

Die van mij valt trouwens net niet meer onder de micro klasse. De wielen steken 2 à 3 mm uit, en waar de ledjes achterin zitten, steekt het ook 2 à 3 mm uit. De motortjes zijn servo motoren(goedkoop en stukken beter te bevestigen, alleen een nadeel dat de robot niet stil kan staan) daarmee rijdt de robot ongeveer 23,3 cm/s, dat is snel zat. Eén groot nadeel was mijn budget. Daarom heb ik maar één afstandssensor. Ik dacht dat probleem op te kunnen lossen met een servo, alleen doet de servo er erg lang over om te draaien en weet ik niet goed hoe ik dat terug moet koppelen naar hoe de robot rijdt...

Op 16 januari 2012 01:20:58 schreef AC/DrieC:
@r3dnax

Cool, kunnen we binnenkort tegen elkaar testen want ben ook aan nieuwe bezig ;)

Dat zou wel gaaf zijn :) alleen ligt Groningen zover weg :(

Edit: 23,3 m/s geweizigd in 23,3 cm/s
