Show your projects! Part 23

Dit topic is gesloten

fred101

Golden Member

Twee projectjes afgemaakt. Een Spectrum analyser tot 500MHz. Een gezamelijk project van een groep zendamateurs van Hamforum.
http://www.pa4tim.nl/?p=1643
http://www.pa4tim.nl/wp-content/uploads/2010/11/SAfront.jpg
http://www.pa4tim.nl/wp-content/uploads/2010/11/SAbeeld.jpg
Dit is een 30MHz signaal van -30dBm en de tweede harmonische op -60dBc

En Riktw heeft voor mij , naast een ADC (die nog niet af is) een kitje voor een 16-160MHz VCO gemaakt. 500pS stijgtijd op basis van een LTC6905.
http://www.pa4tim.nl/?p=2677
http://www.pa4tim.nl/wp-content/uploads/2011/09/500pSkast.jpg
http://www.pa4tim.nl/wp-content/uploads/2011/09/500psscoop.jpg

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

Een Spectrum analyser tot 500MHz. Een gezamelijk project van een groep zendamateurs van Hamforum.

Dat is geen klein bier, Fred! En bovendien proper afgewerkt. Lijkt me geen amateurswerk...

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
klein is fijn

Moderator

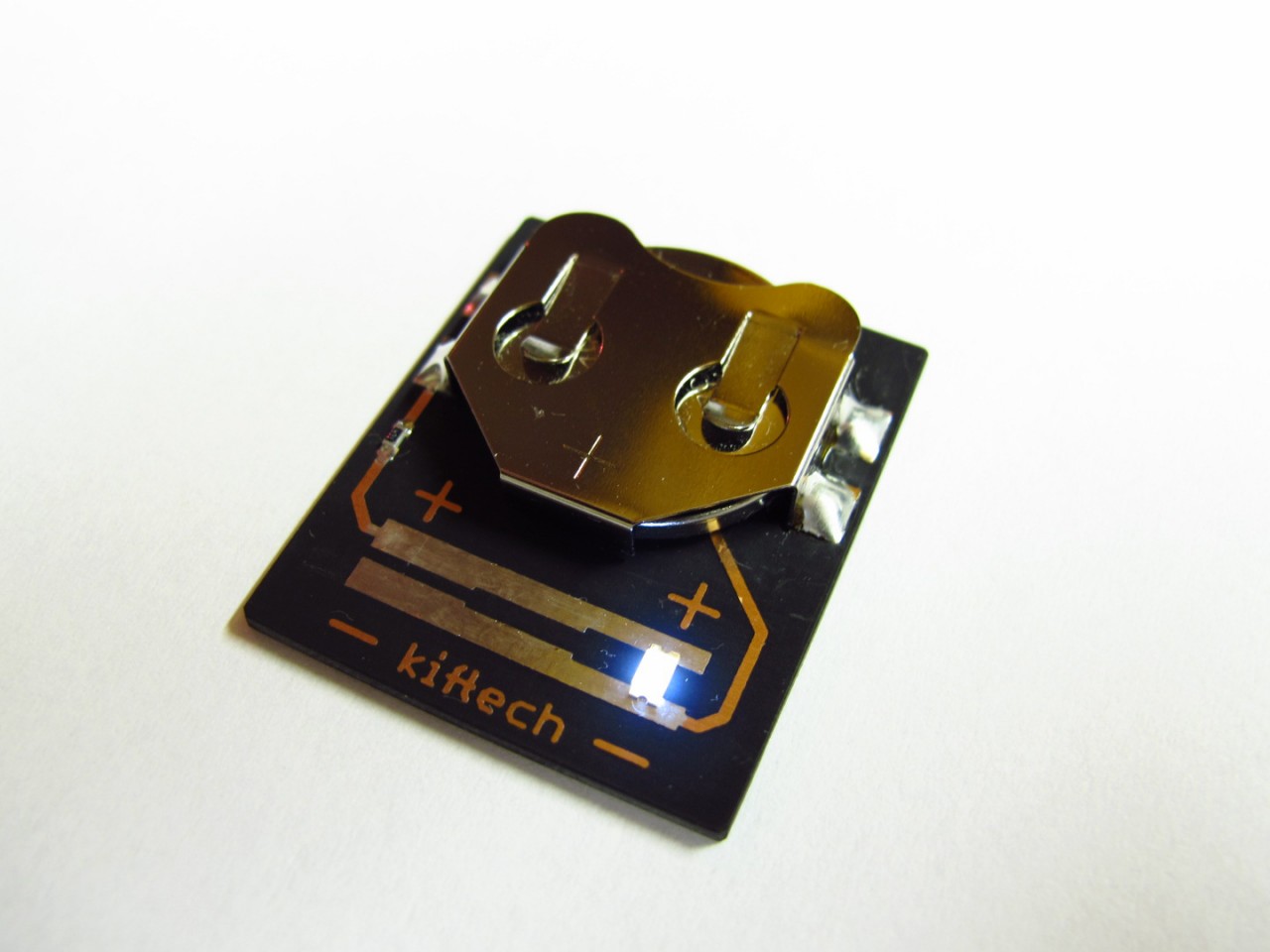

Miniprojectje:

http://www.kleinisfijn.nl/co/uploads/led_tester_th.jpg

Ik werd simpelweg gek van het steeds uitmeten van die SMD LED's om ze goedom te solderen. Nu is het een kwestie van even op het printje drukken en klaar. Strips zijn vertind dus dat gaat wel even goed.

Hoelang blijven deze batterijen goed in de open lucht?

LED there be light

@fred: pfffffffffffffffff
@KIF: prachthaft. Ik ken het probleem. Maar ik ben intussen wel in staat om bij de meeste de juiste richting te bepalen door goed naar voor- en achterkant te kijken. Er is altijd iets unieks waarneembaar. En dat zet ik dan vervolgens ook in een component in mijn PCB-programma (anders krijg ik hetzelfde probleem terug).
Wel nog een tip: verzilveren ipv vertinnen. Ik gebruik daar HG polish voor. Gebruik ik ook voor tiptoetsen (tikkie minder giftig dan soldeer).

Just find out what you like and let it kill you
klein is fijn

Moderator

Op 23 september 2011 21:10:10 schreef Joeri de Man:
Hoelang blijven deze batterijen goed in de open lucht?

Ik heb een paar zelfbouw afstandsbedieningen met CR2032 cellen erin, en dat gaat jarenlang goed.

Op 23 september 2011 21:12:09 schreef hadv:
Wel nog een tip: verzilveren ipv vertinnen. Ik gebruik daar HG polish voor. Gebruik ik ook voor tiptoetsen (tikkie minder giftig dan soldeer).

Ik heb beide, vertinbad en verzilverbad, maar ik heb dit gewoon vertind met wat normaal soldeer en litze. Dat is wat krasvaster dan die paar micron van zo'n badje.

@Jouri de Man: ben je niet in de war met zink-air batterijen, de gebruikte batterij is een lithium met weinig zelfontlading

Kennis leert wat mogelijk is, ervaring wat onmogelijk.

Op 23 september 2011 21:15:35 schreef klein is fijn:
[...]Ik heb beide, vertinbad en verzilverbad, maar ik heb dit gewoon vertind met wat normaal soldeer en litze. Dat is wat krasvaster dan die paar micron van zo'n badje.

& dat is dan ook wel weer waar.

Just find out what you like and let it kill you

Op 23 september 2011 21:26:18 schreef PE1MIU:
@Jouri de Man: ben je niet in de war met zink-air batterijen, de gebruikte batterij en een lithium met weinig zelfontlading

Dat vroeg ik mij inderdaad af.

LED there be light

Op 23 september 2011 19:55:46 schreef fred101:
En Riktw heeft voor mij , naast een ADC (die nog niet af is) een kitje voor een 16-160MHz VCO gemaakt. 500pS stijgtijd op basis van een LTC6905.
http://www.pa4tim.nl/?p=2677

Ah, hij werkt, mooi, kan je eens een plaatje maken met die sampling scope, ben wel benieuwd hoe goed ie echt 500nS doet :)

Fred, dat probleem met die voeding van dat ding nog opgelost?

If you want to succeed, double your failure rate.
fred101

Golden Member

Ja, ik heb de boostconverter door een diode gescheiden van de 7812 en toen was het opgelost.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

Op 23 september 2011 21:07:37 schreef klein is fijn:
Miniprojectje:

Ik werd simpelweg gek van het steeds uitmeten van die SMD LED's om ze goedom te solderen. Nu is het een kwestie van even op het printje drukken en klaar. Strips zijn vertind dus dat gaat wel even goed.

Hoe heten die metalen batterij brackets? Ik heb er in plastic, maar volgens mij kan het met deze nog compacter.

@fred101:

Erg gaaf hoor! Het idee een scoop te gebruiken om je spectrum zichtbaar te maken.

Dit zet mij aan het denken om misschien eens een dergelijk iets voor audio te gaan ontwerpen/uitwerken om TIM zichtbaar te maken =)

Sonytech

Overleden

@Phalox Deze hebben ze bij RS zowel in surface mount als in through-hole versie.

"Verbaas u niet, verwonder u slechts."
Henry S.

Moderator

Op 23 september 2011 19:55:46 schreef fred101:
Twee projectjes afgemaakt. Een Spectrum analyser tot 500MHz. Een gezamelijk project van een groep zendamateurs van Hamforum.

Dat is een mooi projekt geworden, ik moet m'n Dantec tuner ook maar eens modificeren.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Ja, indrukwekkend. Het kriebelt om het ook eens te proberen.

Suffering from wiseass oneliner blackout

Wow, mooie SA!

Op 23 september 2011 16:26:49 schreef plantrekker:
B1GB00B5 :)

Helaas is septadecimaal nét iets minder standaard. ;-)

Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag

Projectje van gister:
Voor mijn PWS ben ik bezig met het bouwen van een robot. Voor het bouwen ga ik eerst experimenteren met de sensoren enz. Daarom heb ik een board gebouwd, zodat bijvoorbeeld de Arduino en breadboard niet kunnen bewegen ten opzichte van elkaar.

http://members.home.nl/xanderhuisman/upload/SAM1.1.JPG
Grote versie(2,24MB,3648x2736)

http://members.home.nl/xanderhuisman/upload/SAM2.1.JPG
Grote versie(2,24MB,3648x2736)

(Voor wie zich af vraagt waar de afstandsbussen onder het display en de arduino van gemaakt zijn, dat zijn stukjes van een carbon vliegerstok)

[Bericht gewijzigd door r3dnax op zondag 25 september 2011 11:49:53 (11%)

Die SA heeft inderdaad een gigantische WAUW-factor!
Schitterend apparaat hoor!

Maar dat mini-projectje van KIF is minstens zo geniaal! ;)

Fan van Samsung (en repareer ook TV's). :)

Dit is m'n eerste projectje .

Een temperatuursensor met meetbereik -60°C tot 80°C
Met een uigangsspanning 0-10V
Dit heb ik gemaakt voor m'n vader voor het domotica systeem .
Want de sensors hiervan kosten 90euro /stuk

http://i237.photobucket.com/albums/ff145/falaigai/P1020827.jpghttp://i237.photobucket.com/albums/ff145/falaigai/P1020826.jpghttp://i237.photobucket.com/albums/ff145/falaigai/P1020825.jpg

Leren kan je alleen maar door te Doen

90 euro voor een sensor?! Jawadde!
Dat is vast niet de LM35 waar je het het in een ander topic over had?

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Hoi,

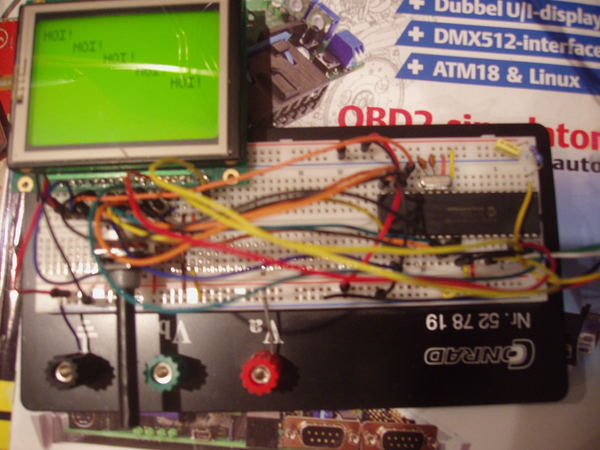

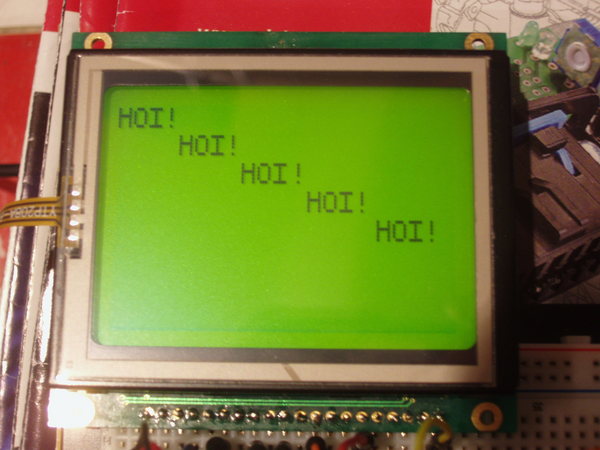

Ik heb mijn eigen KS0108 library in JAL geschreven, hieronder enkele resultaten. Geheel aangestuurd met een 16f877a.

Moitzie

http://www.uploadarchief.net/files/download/mf_25-9%20%281%29.jpg
http://www.uploadarchief.net/files/download/mf_25-9%20%282%29.jpg

"Verbringe nicht die Zeit mit der Suche nach ein Hindernis, vielleicht ist keines da." Franz Kafka

Op 25 september 2011 21:35:16 schreef pros:
90 euro voor een sensor?! Jawadde!
Dat is vast niet de LM35 waar je het het in een ander topic over had?

inderdaad .

Maar bij die sensor zat dan nog wel geheugen en weet ik wat nog allemaal .
Dus de sensor zal wel 90euro waard zijn . Maar we gebruiken dan maar 5% van de mogelijk heden .

Leren kan je alleen maar door te Doen

Op 25 september 2011 21:47:09 schreef Moitzie:
Hoi,

Ik heb mijn eigen KS0108 library in JAL geschreven, hieronder enkele resultaten. Geheel aangestuurd met een 16f877a.

Moitzie

[afbeelding]
[afbeelding]

Respect!

Just find out what you like and let it kill you
