Je mooiste meetapparatuur. Deel 9

dubbel

[Bericht gewijzigd door NKHteB op woensdag 12 juli 2017 20:36:15 (94%)]

Op 12 juli 2017 12:14:10 schreef fred101:
Flash, dat is best een mooie bench-meter voor dat geld. Ik zou zelf wat benauwd zijn over de stabiliteit maar als hij bij jou naar tevredenheid werkt is die angst blijkbaar onterecht. Ik heb hier nu een Siglent scopemeter te leen van de Eleshop.

Mijne is ook van Eleshop, een fijne winkel. Toen de SDM3055 net uit kwam zaten er nogal wat bugs in de firmware wat me weerhield om er een te kopen. Op EEVBlog las ik dat de bugs snel werden gefixed. Ik draai nu v16R2 firmware (met de GUI van mijn foto) en heb alleen een kleine bug gevonden met de beeper na een aantal handelingen. Verder is ook de PC software grondig aangepast en recentelijk in juni dit jaar. Heb er nu ongeveer een jaar mee gewerkt en hij bevalt ook tov mijn 8845A.

@flash2b: bedankt, toch nog wat moois.

maar ik vondt die Bench DMM van NKHteB ook wel erg mooi.
Overigens allebij!

overigens de allermooiste scoop ooit vindt ik deze:

Deze heb ik sinds Rosmalen. Hij was defect. Een Philips PM-2420 uit (waarschijnlijk) 1968, net zo oud als mijn HP-410B !!
Best een byzondere meter. Er zit op een Philbrick opamp blokje na geen enkel IC in.
Ze gebruiken een berg van deze "blokjes" (merendeel zijn flipflops)

De ramp converter maakt evenveel pulsen als de spanning is. Dus 1000 op de display is 1000 pulsen. De range-switch bepaald de plaats van de punt.
Heel veel mooie details, zelfs de revetten zijn kunstwerkjes.

Mijn Webpagina over de teardown

En de teardown video

Ik heb de smaak te pakken, deze is een kwartiertje en dat scheelt mega veel tijd in bewerken en uploaden. De webpagina maken kostte meer tijd. Gaat nog niet echt soepel maar het is leuk om te doen.

dubbel.

[Bericht gewijzigd door markce op vrijdag 14 juli 2017 12:05:40 (75%)]

Op de foto lijkt het een nixie handheld, maar in het filmpje zie de afmeting / complexiteit. En dat voor 0.5% nauwkeurigheid. De +/- indicatie met gloeilampjes?
Een dmm met (vrijwel, op een (potted) opamp na) alleen discrete componenten.
Apart hoor!

http://www.philbrickarchive.org/philbrick_nexus_sq10a.htm
http://www.philbrickarchive.org/1972%20product%20guide.pdf#page=8

edit: complexiteit - op 1968 schaal, door constructie en hoeveelheid componenten, maar inderdaad het gaat al aardig richting standaard blokjes. Zoiets heb ik ook ingegoten gezien (Mullard FF1 blokken).

Het zijn wel veel losse componenten maar zowel het principe en de opbouw van de meter zijn vrij eenvoudig.
Veel componenten vind ik niet complex. Voor een groot gedeelte is het steeds dezelfde structuur.

Net een moderne multimeter op de kop getikt.

Mooi. Weet je hoe oud ze zijn?

De enige echt kleine draagbare nixiemeter die ik heb:

Op 13 juli 2017 21:04:39 schreef Hoeben:

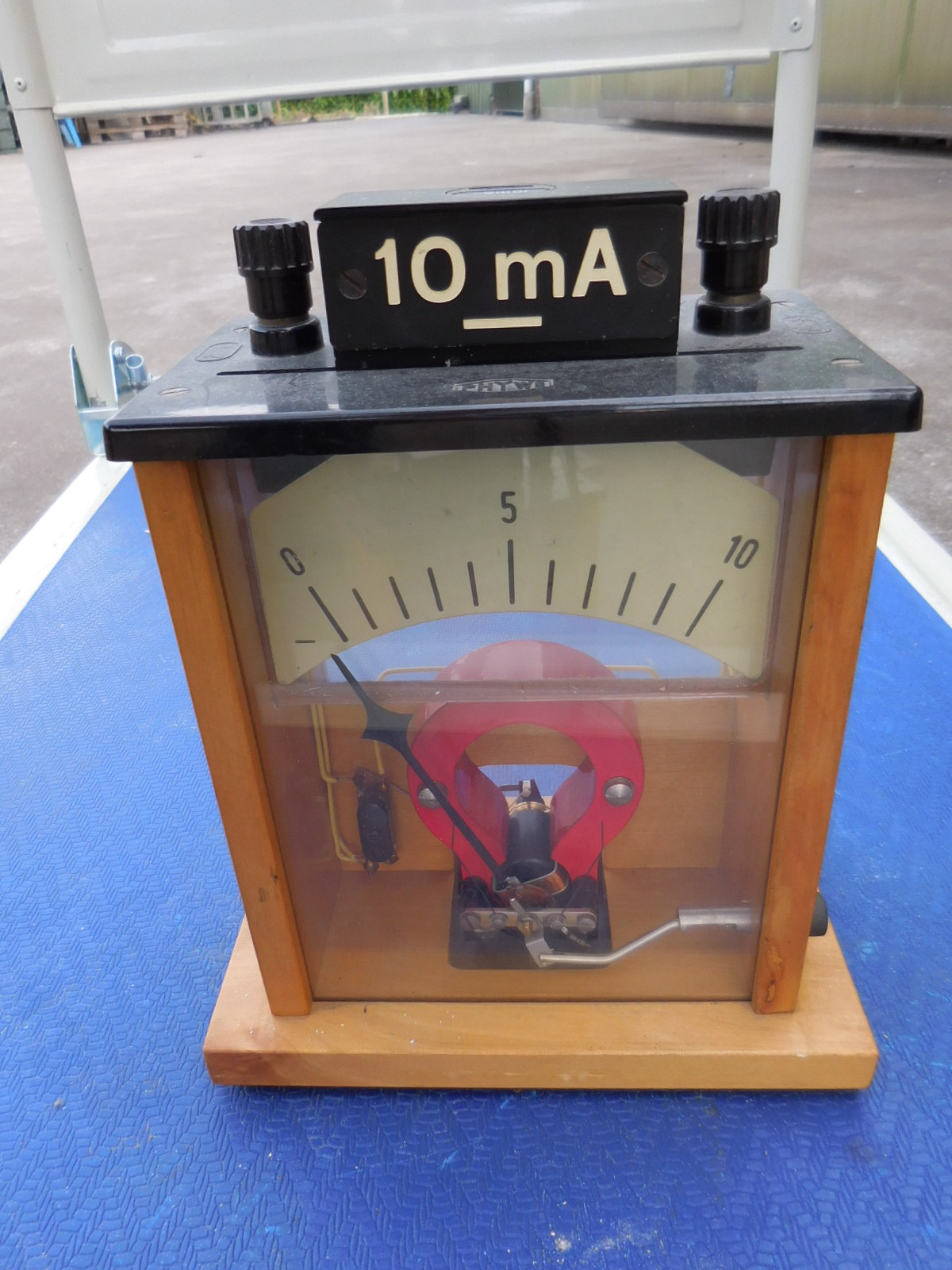

[bijlage][bijlage]
Net een moderne multimeter op de kop getikt.

Dan hebben ze je een oor aangenaaid, het is helemaal geen multimeter.

Op 13 juli 2017 21:36:30 schreef rbeckers:
Mooi. Weet je hoe oud ze zijn?

Ja

Op 13 juli 2017 21:56:58 schreef Thevel:
[...]Dan hebben ze je een oor aangenaaid, het is helemaal geen multimeter.

Ik kan stroom én spanning meten!

Dacht dat het 2 verschillende meters waren.
Je hebt dus wel een heel goeie koop gedaan
Leuke meter trouwens!

Het zijn ook twee verschillende meters. Dus niks multimeter...

Arco, dat is een leuke. Ik heb een heel klein nixie metertje

Rob, het zijn wel multi-meters

Okay, maar zijn het dan twee multimeters?
Want als ik naar het bodemplankje kijk zie ik verschillen...

Volgens mij kan de schaal en het blokje bovenop verwisseld worden.

Op 13 juli 2017 23:00:58 schreef rob040:
Okay, maar zijn het dan twee multimeters?
Want als ik naar het bodemplankje kijk zie ik verschillen...

Het zijn twee meters, dus multi meters

Ah, muntje is gevallen. Helemaal waar.

Ha Arco,

Deze multimeter heb ik gehad in 1982 was een mooie meter.
Is bij mij van tafel getrokken harde kast dus aan diggelen.

Groet Henk.

In de serie meetapparatuur met nixies: mijn allereerste (zelfbouw) teller. Delen van het bouwpakket zelf opgehaald met een groepje mede-amateurs uit Wuppertal, de woonplaats van Walter DJ1MC (sk). Ook een klok was voorzien. Hoge frequenties met een 10-deler, ik meen 95H90 tot 250 MHz. Oorspronkelijke 1 MHz tijdbasis x-tal later vervangen door TCXO. Let op: rode (ZM1000R) en "gewone" nixies (ZM1000). Helemaal rechts (op 2e foto links) ook nog een ZM1002 voor de aanduiding Hz, kHz, MHz, s, ms.

Op 13 juli 2017 14:31:05 schreef fred101:
[bijlage]

Deze heb ik sinds Rosmalen. Hij was defect. Een Philips PM-2420 uit (waarschijnlijk) 1968

Duidelijk geen Philipsfabrikaat. Welke fabrikanten had je in die jaren in Frankrijk? Enig idee welk fabrikaat het zou kunnen zijn?

De 2420 die ik heb komt van Philips duitsland, en inderdaad gemaakt in frankrijk. De nummers op de pcb's zijn inderdaad niet 'Philips-achtig'...

NKHteB: ziet er professioneel uit. Zelfs mooi een samengebonden draadboom.

Maarten, ik heb geen idee
