Je mooiste meetapparatuur. Deel 9

Dit topic is gesloten

Hallo Fred,

dank voor de bloemen. Ik ben erg verknocht aan dit apparaat.

Gr.N.

nil volentibus arduum niets is moeilijk voor hen die willen
Bert_Camper

Golden Member

Het zou Metrix kunnen zijn, is al een oude en gerenommeerde Franse fabrikant van meetapparatuur.
Heet nu Chauvin-Arnoux Metrix.
http://www.chauvin-arnoux.com/en/historique

Arco

Special Member

De nieuwere nixiemeters PM2423 en PM2424 kwamen van Takeda Riken...

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com

Duidelijk geen Philipsfabrikaat. Welke fabrikanten had je in die jaren in Frankrijk? Enig idee welk fabrikaat het zou kunnen zijn?

Volgens de service doc zit er geen enkele Philips halfgeleider in, wel Franse nl. Sesco. Lijkt geen eigen ontwikkeling. De kast is ook niet erg Philips-achtig.

fred101

Golden Member

De constructie is bizar mooi en ziet er niet Philips achtig uit. Ik ben nu tussendoor bezig met een korte teardown en dan waarschijnlijk ook weer met wat metingen van de HP410B. Die is net zo oud als de Philips. Wat een mega verschil.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
maartenbakker

Golden Member

Op 14 juli 2017 13:49:23 schreef markce:
[...]Volgens de service doc zit er geen enkele Philips halfgeleider in, wel Franse nl. Sesco. Lijkt geen eigen ontwikkeling. De kast is ook niet erg Philips-achtig.

Bijna geen Philips dan toch, maar wel goed verborgen: de BSX21 komen van RTC.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

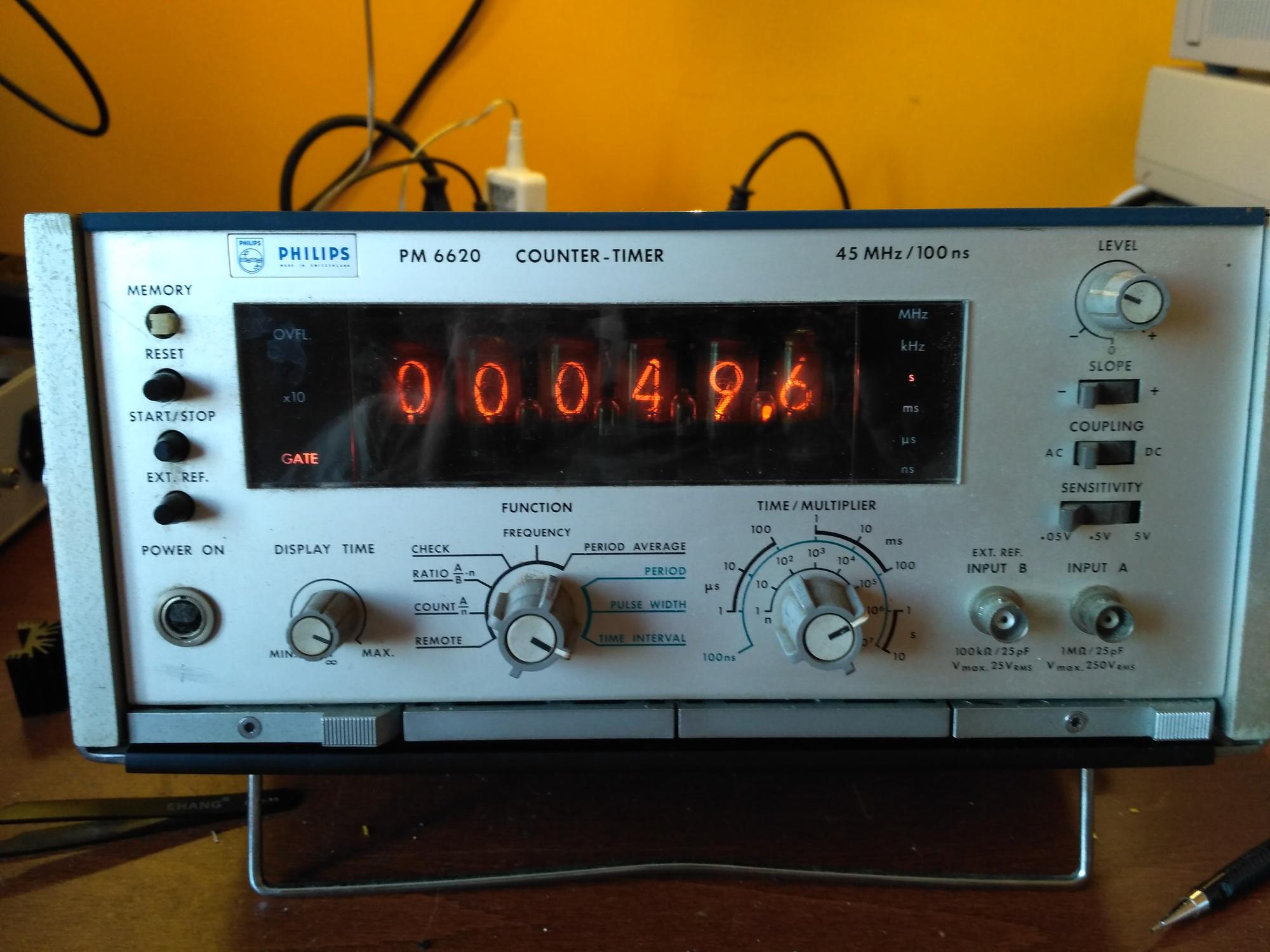

Hierbij een plaatje van mijn PM 6620.

Als iemand het missende knopje over heeft houd ik me aanbevolen.

Have you debounced your buttons today?
flash2b

Special Member

Mijn eerste beurs dag in Friedrichshafen (3e Jaar) zit er weer op, dus ik kan weer wat showen (Dit zijn trouwens mijn grotere items, er is nog meer). Voor alle apparaten geldt dat ze nog ge-de-cloacked moeten worden dus foto's zijn inclusief stof en stickers. ;)

De eerste is een Yokogawa Electric Works (YEW) 2504 + 2514-07 Digital AC Meter (Made in Japan). Het is een 4½ digit AC vermogen meter, volgens mij TRMS, en meet dus V, A en W. Het is een heel groot, diep, zwaar apparaat en heel degelijk. Of die helemaal werkt kan ik hier niet testen, maar hij gaat iig aan. Thuis gaat die wel even open voor wat meer foto's.

https://www.uploadarchief.net:443/files/download/dsc03939sm.jpg

De tweede is een Knick Stromgeber J40 (Made in Germany). Het is een ultra precisie stroom bron met een max van 22mA. Jawel de stromen beginnen in de µA range. Gelukkig had ik mijn UNI-T UT120C bij me dus voordat ik hem kocht wist ik dat hij iig iets deed. Op de foto is te zien dat er een stoom loopt van 1.000 mA wat klopt met de ingestelde waarde. Het is trouwens een vreemd apparaat, want de J40 zit in een andere behuizing dan de mijne. Ik denk dat iemand de inhoud in een standaard behuizing heeft over gebouwd. Thuis maar even het µA helemaal checken hoewel ik zie dat kan mijn UT120C ook.

https://www.uploadarchief.net:443/files/download/dsc03936sm.jpg

De derde is een HP 400E AC Voltmeter (Made in Germany!). Ik dacht laat ik de familie thuis maar weer uitbreiden. Deze is van de BUND, dus van het duitse leger geweest. Op de bovenkant zitten nog wat extra stickers "Bundeseigentum" enzo. Of deze helemaal werkt, weet ik niet. Hij gaat iig aan en de wijzer reactie bij inschakelen komt herkenbaar over. Jammer dat ik geen functie generator mee heb. :)

https://www.uploadarchief.net:443/files/download/dsc03941sm.jpg

Het is echt meet en test apparaat heaven hier. Zo veel spul is hier te krijgen tegen absurde bedragen. Kwa aanbod is dit niet te vergelijken met Rosmalen om dit te laten zien heb ik een foto van een toren van HP/Agilent/Keysight meters tenslotte toegevoegd.

https://www.uploadarchief.net:443/files/download/dsc03935sm.jpg

Mijn mooiste koop van vandaag show ik wat later. Aandachtige lezers weten misschien wel wat het is, maar nu heb ik er ook één. (raden mag natuurlijk !)

Morgen is de Makerfair er ook (robotjes en Arduino enzo.) en zijn er ook verkopers vertrokken en andere erbij. Het blijft een sport om leuke en bijzondere dingen te vinden die nog een beetje betaalbaar zijn, maar vandaag is het goed gelukt.

fred101

Golden Member

Na lang twijfelen de knoop doorgehakt. Niet omdat ik hem niet wilde maar het is een Chinees (daar moet ik nog aan wennen, maar volgens de therapeut komt het wel goed :-) en het is ook best een investering. Het was toen ik hem te leen kreeg ook nooit de bedoeling hem te kopen.

Maar na 3 weken ermee werken had het zichzelf wel als nuttig bewezen. De doorslag was een reparatie die ik zonder niet had kunnen doen. Daarnaast is een portable voor mij handig omdat ik regelmatig aan water/olie baden en drywells werk en die moeten meestal op de grond of mijn andere tafel staan. Nu zet ik deze scope er gewoon op of naast. Daarnaast is hij geisoleerd (echt geisoleerd, dus kanalen tov elkaar en tov ground) Dat is iets anders dan je benchscoop op een accu gebruiken.

Een Siglent SHS-1062 (zie mijn review: http://www.pa4tim.nl/?p=5896 of op CO zelf :

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
flash2b

Special Member

@Hoeben

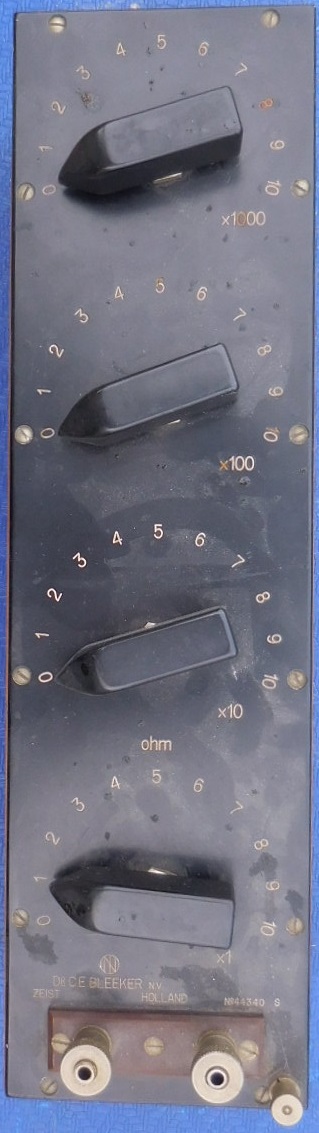

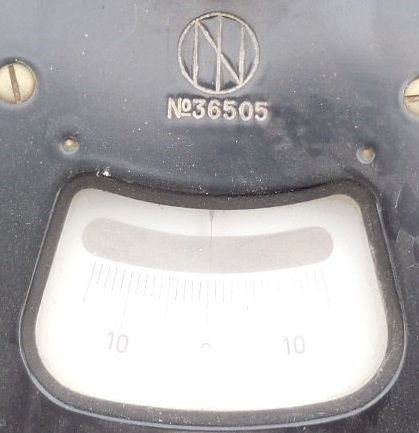

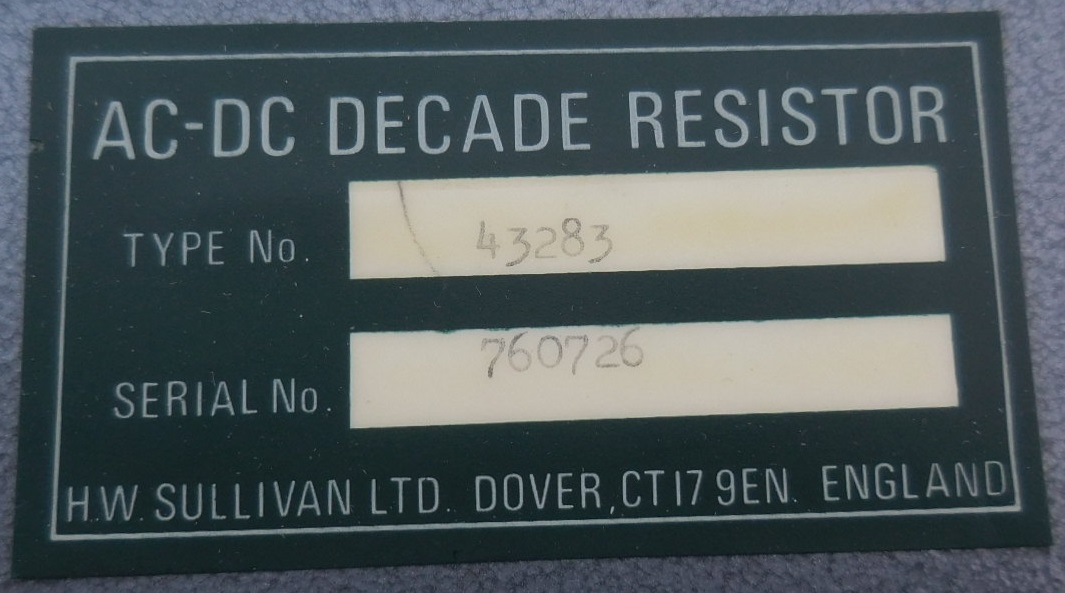

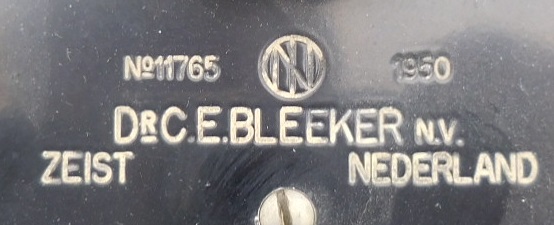

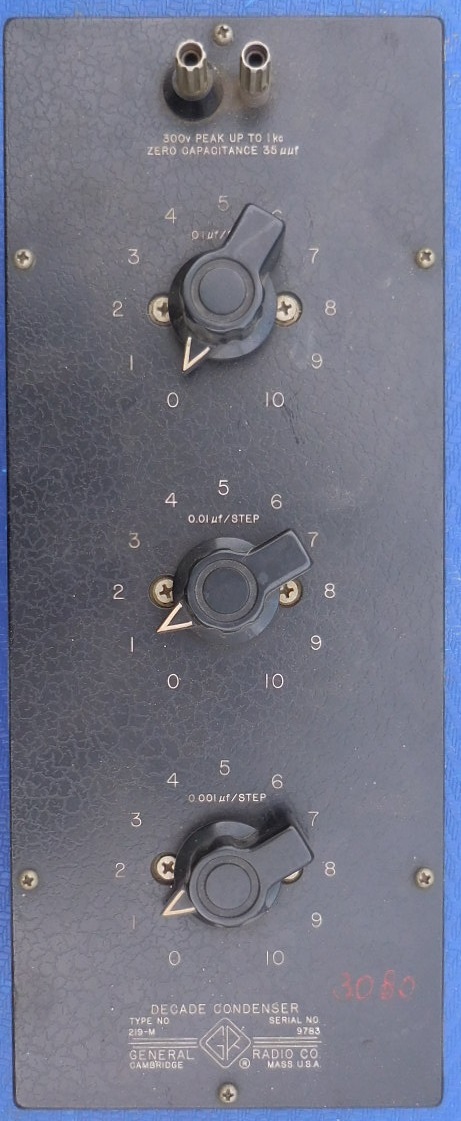

Ik heb sinds de Jutberg dit jaar ook een Sullivan decade met soortgelijke knoppen en schalen. Een wheatstone brug heb ik ook, maar dan een franse van AOIP. Ik heb nog niks van Bleeker, de jouwe heeft een soortgelijke galvano meter als mijn franse. Heel waarschijnlijk kan je hem eruit trekken als een module door de twee hoek schroeven te verwijderen.

@Fred101
Gefeliciteerd ermee. Kan je lekker zwevend meten en loggen !

Op 13 juli 2017 21:56:58 schreef Thevel:
[...]Dan hebben ze je een oor aangenaaid, het is helemaal geen multimeter. :)

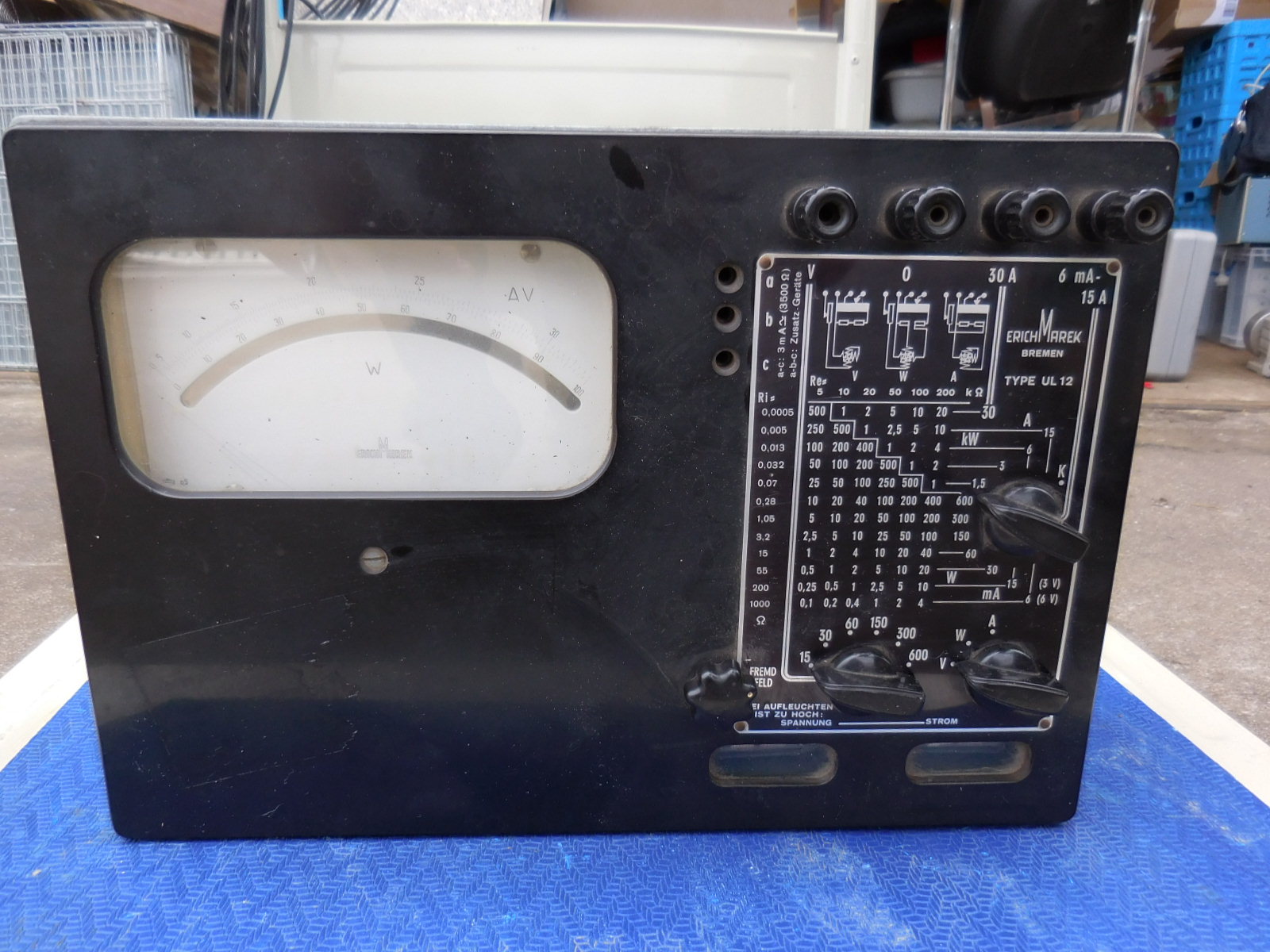

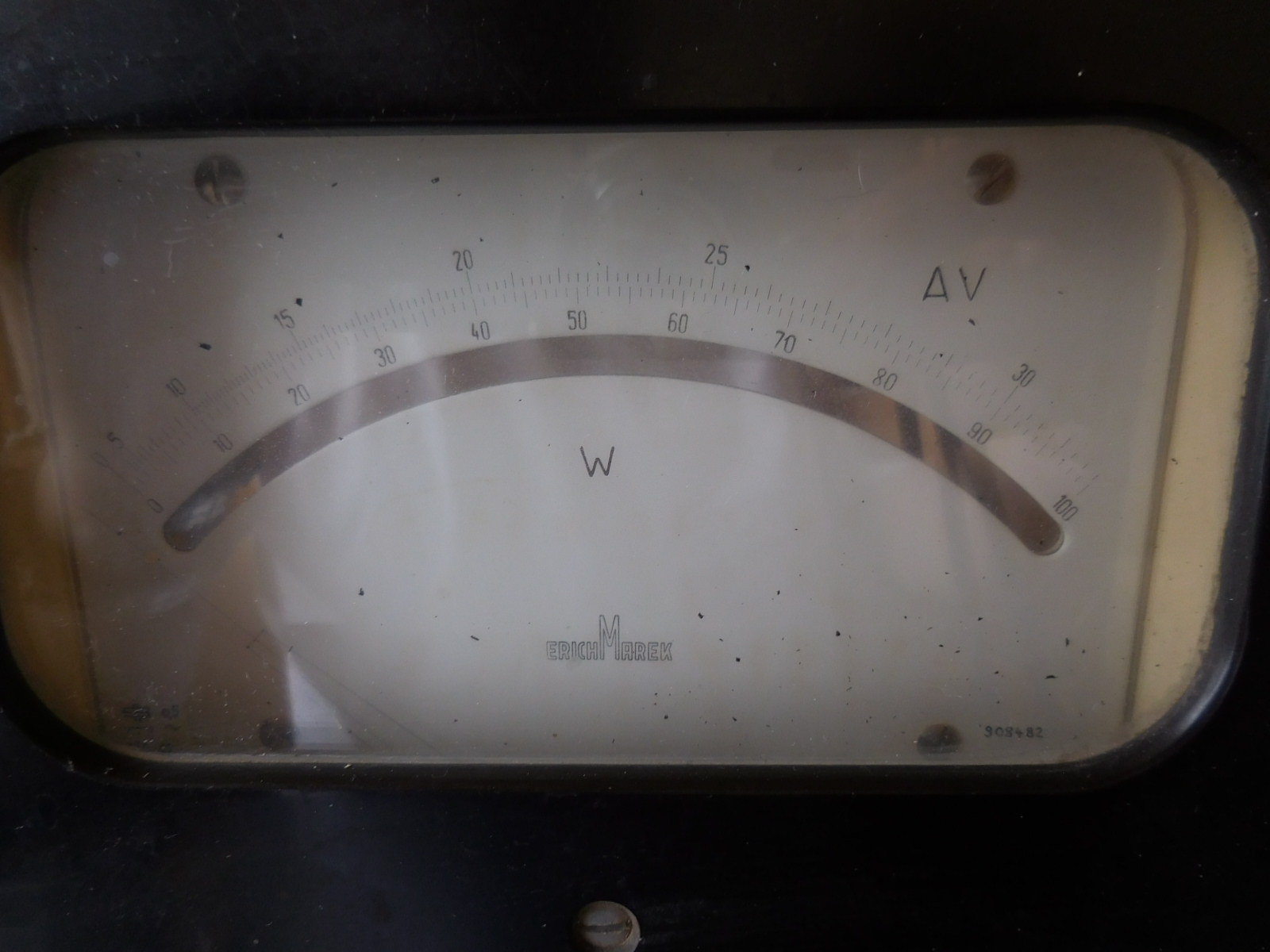

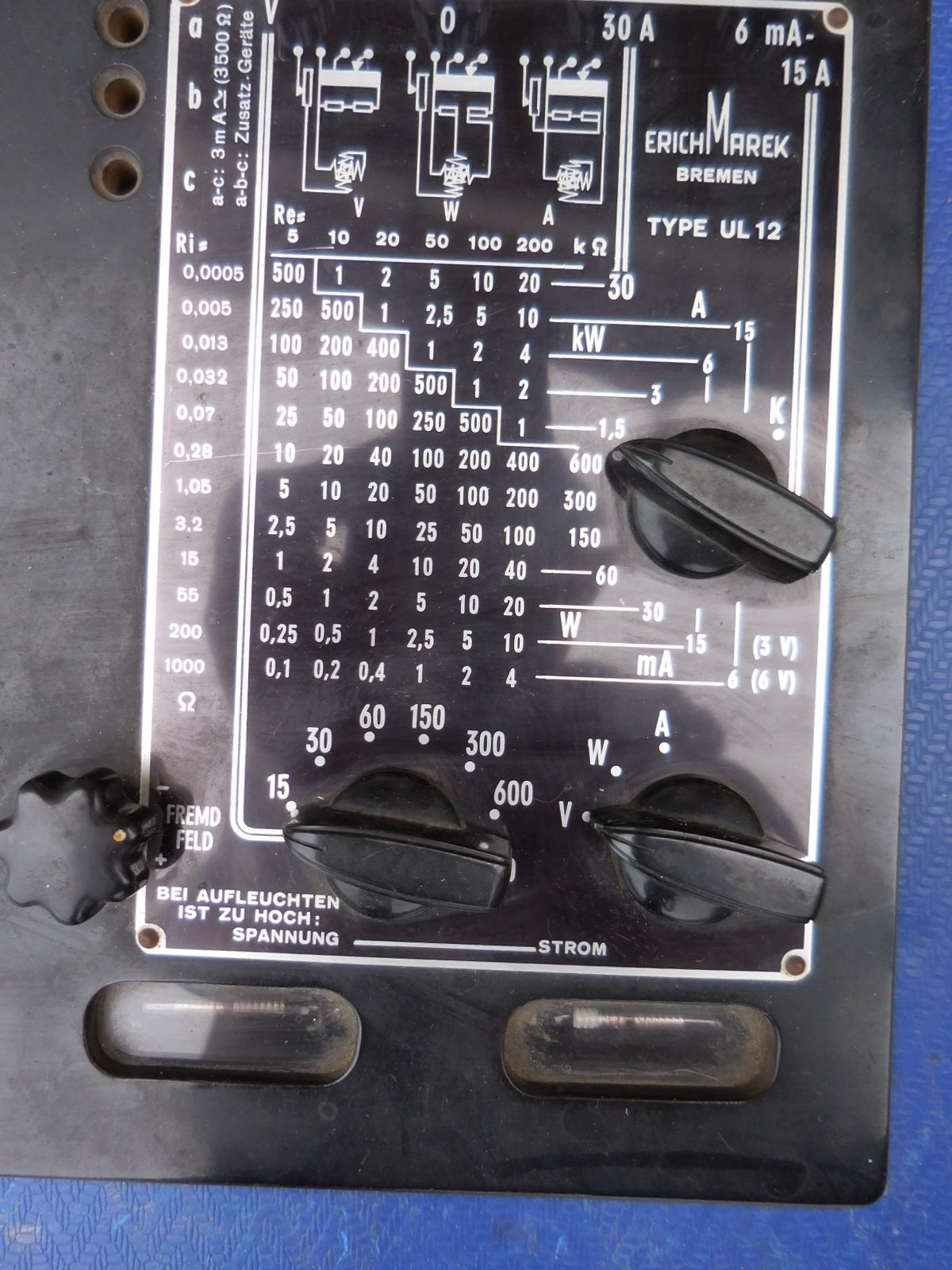

Dan zul je deze vast wel mooi vinden. Ik ben mijn laatste partij nog aan het verwerken en daar kwam deze uit. Een echte moderne multimeter. Ik vraag me af hoeveel digit hij is.

Thevel

Golden Member

Op 15 juli 2017 21:41:47 schreef Hoeben:
[...]Dan zul je deze vast wel mooi vinden. Ik ben mijn laatste partij nog aan het verwerken en daar kwam deze uit. Een echte moderne multimeter. Ik vraag me af hoeveel digit hij is.[bijlage][bijlage][bijlage]

Inderdaad een leuke multimeter, ook zeer eenvoudig in gebruik :)

fred101

Golden Member

Mijn HP-410B maar eens afgestoft en op foto en video gezet.

Site: http://www.pa4tim.nl/?p=5935
You tube: https://youtu.be/RICZcicefGY

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

Op 19 juli 2017 17:42:09 schreef fred101:
Mijn HP-410B maar eens afgestoft en op foto en video gezet.

Site: http://www.pa4tim.nl/?p=5935
You tube: https://youtu.be/RICZcicefGY

[bijlage]

Volgens mij heb ik daar nog nieuwe probebuizen voor liggen. Welke zitten erin?

Het kan ook zijn dat ze voor de C zijn.

flash2b

Special Member

Bij mijn HP 410C, een exemplaar ook uit 1968 net zoals de 410B van Fred101, zat een 11036A probe welke een EA53 buis bevat.

[Bericht gewijzigd door flash2b op donderdag 20 juli 2017 08:37:35 (32%)

fred101

Golden Member

Je kunt op de foto op de link naar mijn site, het buisje zien en de opdruk lezen. Het is een Valvo EA53.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
Tidak Ada

Golden Member

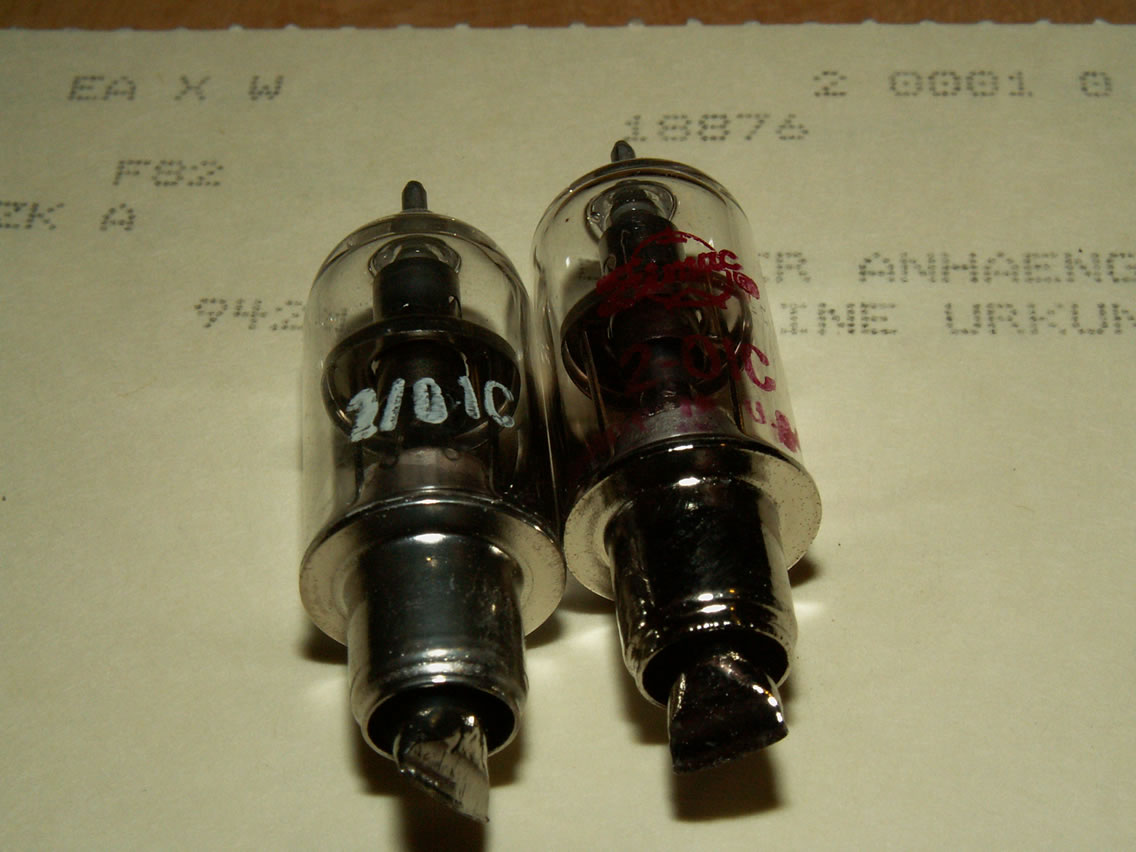

Ik denk toch da t de 2-01C de originele diode is. Eimac is Amerikaans en dat geldt natuurlijk ook voor HP. Ik geloof zelfs dat Eimac de buisjes speciaal voor HP heeft ontwikkeld; ze zijn er ook met HP opdruk.

Je zou de gloeispanning kunnen meten EA50 6,3V en voor de 2-01C 5V

Een aardig kapitaal voorraadje heb je daar!

EA53: http://www.mif.pg.gda.pl/homepages/frank/sheets/030/e/EA53.pdf

2-01C: http://www.mif.pg.gda.pl/homepages/frank/sheets/140/2/2-01C.pdf

[Bericht gewijzigd door Tidak Ada op vrijdag 21 juli 2017 10:38:06 (21%)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
flash2b

Special Member

Het HP part nummer is volgens de handleiding van mijn 11036A probe HP 1920-0010.

Na wat zoeken kom je dan op deze buis uit:

Het is echt een EA53 zie: http://bee.mif.pg.gda.pl/ciasteczkowypotwor/HP/11036A.pdf

maartenbakker

Golden Member

Klopt ook met de productiecode d1, en fabricage augustus 1969 in de Valvo-fabriek.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Op 21 juli 2017 10:30:33 schreef Tidak Ada:
Ik denk toch da t de 2-01C de originele diode is. Eimac is Amerikaans en dat geldt natuurlijk ook voor HP. Ik geloof zelfs dat Eimac de buisjes speciaal voor HP heeft ontwikkeld; ze zijn er ook met HP opdruk.

Je zou de gloeispanning kunnen meten EA50 6,3V en voor de 2-01C 5V

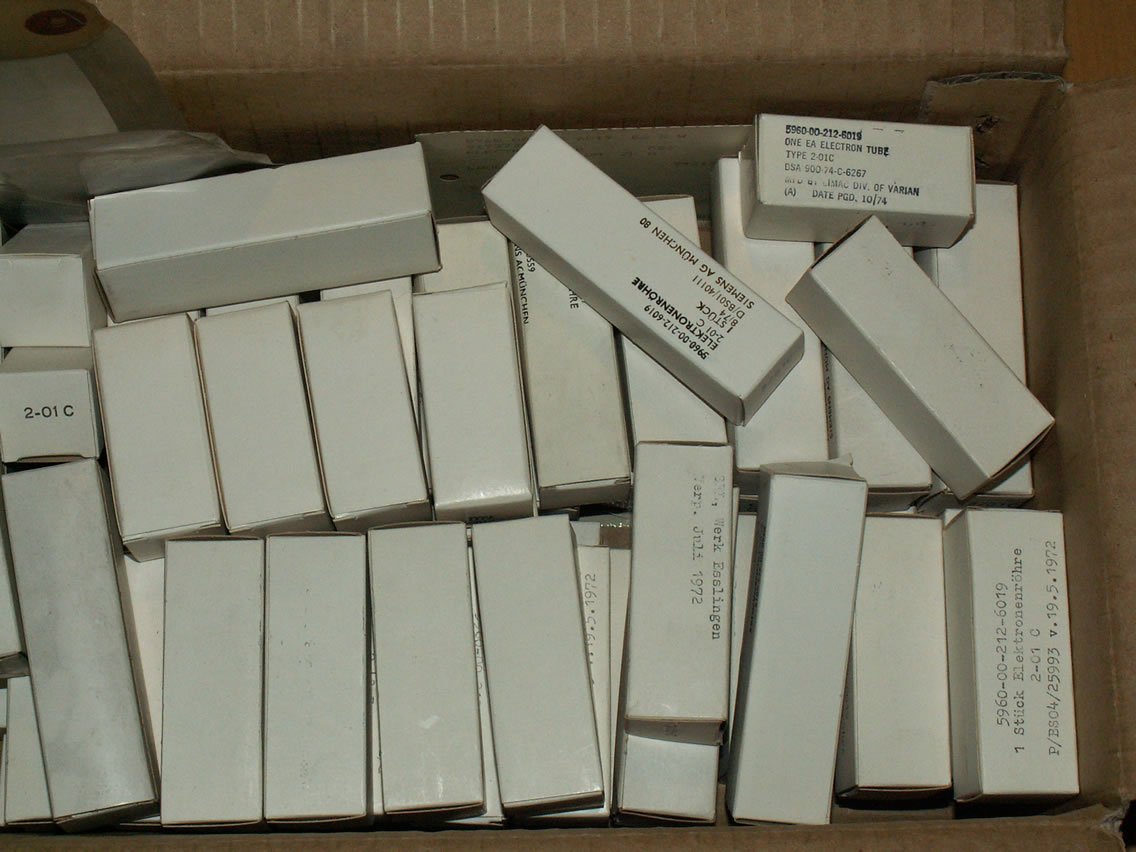

Een aardig kapitaal voorraadje heb je daar!

Volgens mij is het dan toch voor de -B meter.

Wel een mooie voorraad maar ik denk dat ik die nooit meer kwijtraak. Wie wil er nou deze buizen.

flash2b

Special Member

Vandaag heb ik mijn Knick J40 Präzisions Stromgeber open gemaakt. Van binnen zijn de referentie, de forse bourns 25 slagen potmeter en precisie weerstanden duidelijk zichtbaar.

https://www.uploadarchief.net:443/files/download/dsc04179_cleaned.jpg

De front plaat is deels doorzichtig plastic met aluminium erover heen. Mijn exemplaar is gebouwd in een Aziatisch ogende behuizing (die oa. GW Instek gebruikte) en de front plaat is breder en lager gemaakt. Hierdoor zitten de aansluitingen verticaal ipv horizontaal. Door de dubbele front sandwich is er een schaal verlichting, maar een opdruk op de voorkant ontbreekt.

https://www.uploadarchief.net:443/files/download/dsc04180_cleaned.jpg

Dit is de normale versie (plaatje van internet)
https://www.uploadarchief.net:443/files/download/knick-j40.jpg

Waarom mijn J40 er anders uit ziet weet ik niet. Misschien is het een prototype, of in opdracht van een klant in een andere behuizing geleverd of later door iemand in een andere behuizing omgebouwd. Ik weet wel dat Knick ook dezelfde apparatuur leverde in verschillende behuizingen bij andere typen apparaten.

Het grappig was dat er in het apparaat 3 service kaartjes aanwezig waren zodat precies de datum van productie duidelijk is.

https://www.uploadarchief.net:443/files/download/dsc04181_cleaned.jpg

De normale J40 heeft een uitgang van 1µA tot 22mA ±0,05% wat op de type aanduiding achterop staat. Mijn exemplaar heeft dat niet. Na metingen bleek dat hij erg nauwkeurig was.

Ingesteld op 1µA
https://www.uploadarchief.net:443/files/download/knick-1uadc.png

Ingesteld op 10mA
https://www.uploadarchief.net:443/files/download/knick-10madc.png

Het enige wat ik na de foto's met het apparaat heb gedaan is de knoppen schoongemaakt. Best wel knap dat hij zo goed presteert na 40 jaar.

Tenslotte een close-up van de weerstanden van de bereik schakelaar
https://www.uploadarchief.net:443/files/download/dsc04182_cleaned.jpg

Een leuke aanwinst. Ik had al een Burster Gernsbach stroom standaard (tot 100mA) die wat nieuwer is, maar deze is ook heel mooi.

miedema

Golden Member

Ha Flash2b,

Mooi apparaat, klassieke kwaliteit.
En goede foto's :-)

groet, Gertjan.
