Show your projects! Part 33

Hebben ze ook echt problemen met 2V overspanning? Dat is natuurlijk nihil.

Zit er netjes uit heb je al wat testjes gedaan ?

Gedeeltelijk, daar open ik wel een apart topic over.

Hebben ze ook echt problemen met 2V overspanning? Dat is natuurlijk nihil.

Blijven natuurlijk Chinese modules met 35V elco's ed. Better save than sorry, de onderdelen voor die actieve zeners heb ik liggen.

Vakantie in eigen land door omstandigheden. Absoluut niet elektronica gerelateerd (sorry) , meer jajajajajippiejippiejee
Binnenkort hoop ik wel mijn werkende 4 x RS232 USB hub te laten zien.

[Bericht gewijzigd door bprosman op zondag 26 juli 2020 23:39:26 (20%)

Het project is een nieuwe gipswand?

Ik zou de muur met een hele grote, of een panel van kleine PCBs bedekken. Dat zou tof zijn. Dus een PCB muur, maar dan geen foto maar in het echt.

Rechts staat een speciaal model antenne. Vermoedelijk zend ie V-shape beam naar de maan.

Een antenne met parafine aandrijving ?

Mijn hierna te ,,showen" projectje is niet bepaald een technisch hoogstandje maar wellicht toch leuk vanwege de uitdaging het schakelingetje in een kleine behuizing te stoppen.
Het bedoelde ding is de de luxe diactester van Flash2b.
Op de eerste foto zie je opzet van het geheel met alleen de stekerbusjes voor de noodzakelijke voeding ( te betrekken van een afzonderlijke regelbare voeding van 30 - 50 V =), de driestandenschakelaar en de bnc voor de verbinding met de scoop ( uitlezing).
Het dekseltje krijgt de led en de twee klemmetjes waar de te testen diac in wordt vastgezet.
In het midden een miniprintje waar aan de linker en aan de rechterkant de diverse componentjes nog een plekje moeten krijgen.
De tweede laat het geheel bedrade testapparaatje zien en het derde het gesloten kastje.

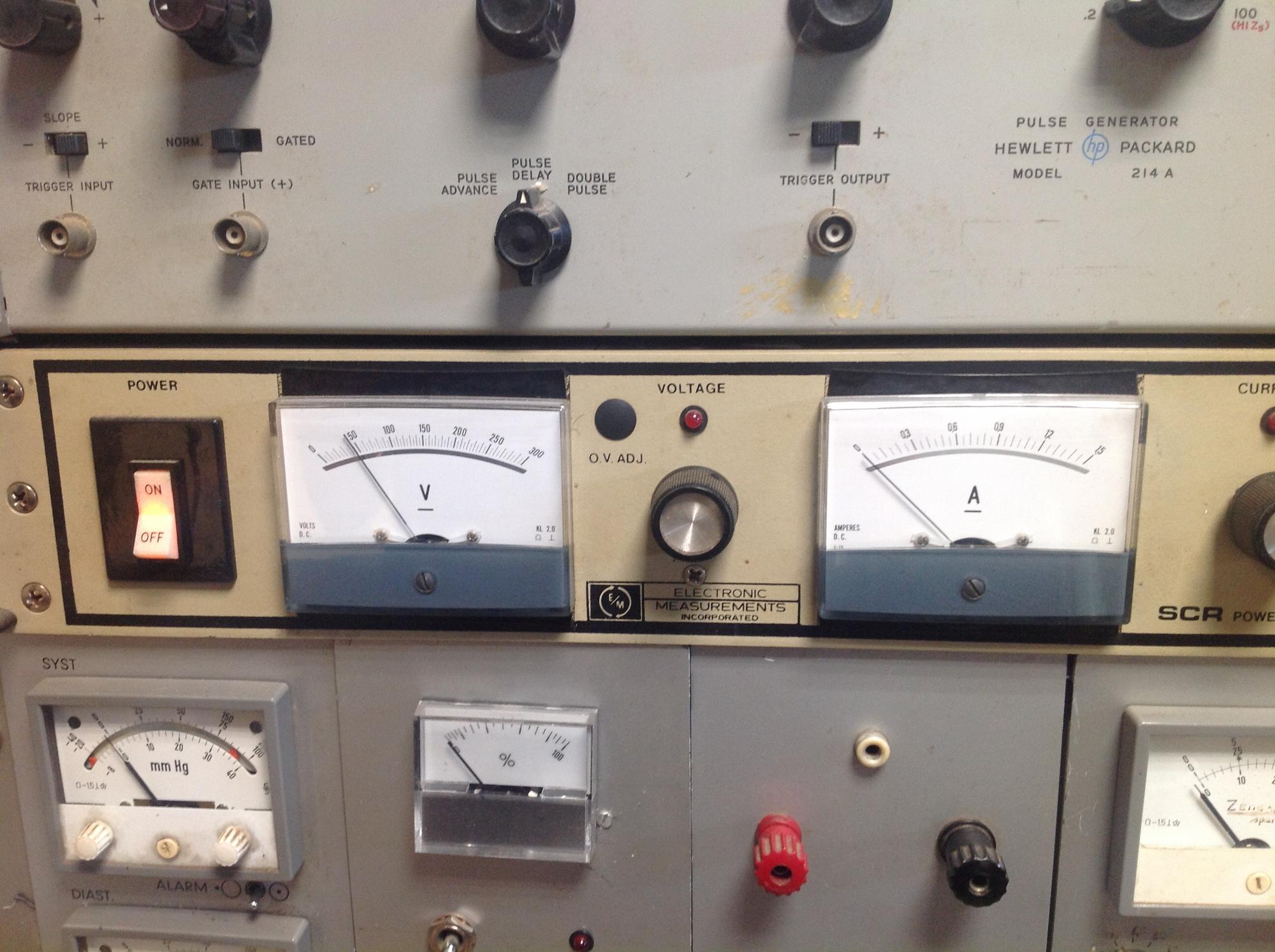

Tevens de beelden op de scoop ( twee standen) en tenslotte de benodigde voeding ( 0 tot 150 bij maximaal 1,5 A)
Het geheel werkt zoals het moet..; met dank aan Flash2b voor het schema en de uitleg.

Prima gelukt en ziet er mooi uit!

Ik zie dat je (ook) de contacten van een oude Metex multimeter hebt gebruikt om de diac in te plaatsen.

Mooi werk weer piet, wat heb je in dat blokje verstopt waar de plus klem naartoe loopt?

Op jouw foto's zie je altijd interessante dingen, zoals dat rekje onder de voeding ... net daarin een prehistorische automatische bloedrukmeter van Siemens?

Flash2b; dank.
Dat jij die klemmen kon herleiden naar een metex, knap. Zo zie je maar dat iets bewaren toch nuttig kan zijn.
Sine; dat blokje is een soort provisorisch koelblok om de zenerdiode een vroegtijdige warmtedood te besparen. Flash2 b had in zijn schema de stroom door de zener vrij beperkt gehouden maar de eerst toegepaste zener sneuvelde toch en daarop heb ik de volgende zener op deze wijze proberen een wat langer leven te verstrekken.
Dat siemens instrument is een restant van de spullen die ik voor een luttel bedrag heb gekocht van het Elisabeth's gasthuis in Haarlem;zeker 30 jaren geleden.
Diverse apparaten heb ik omgebouwd maar deze wacht nog steeds op een andere bestemming.
Overigens kwam de gehele 19" kast uit dat ziekenhuis.
Ik heb iets met ziekenhuisapparatuur want ook het ,,refaja" in Stadskanaal is leverancier gewwest voor mijn ,,lab". Een rode bloedlichaampjesteller ,een operatiemicroscoop en een heleboel apparaten van ...... ( naam kwijt) maar Tidak kende ze en was nogal enthousiast over deze spullen.
Bijna had ik een heus echo-apparaat gehad maar zoonlief ( radioloog) kreeg net geen toestemming.

Op 27 juli 2020 11:24:47 schreef Jochem:
Het project is een nieuwe gipswand?

Inderdaad , nieuwe airco, wat leidinkjes verleggen (dan blijft er nog een beetje een elektronica link) en de gipswand weer terug zetten.

@ Pieter en Sine:

Dat zijn inschuif units voor fysiologische metingen van Grass Instruments.
Ik moest er mee spelen op het fysiologie practicum.

Hier een voorbeeld:

https://duckduckgo.com/?q=Grass+instruments&t=ffnt&iax=videos&ia=video…

Kenmerkend zijn de zilver, zwart en goud geëloxeerde knoppen.

Een 8 x 8 x 8 led cube,

Niet zelf ontworpen, maar wel als bouwpakket volledig in elkaar gesoldeerd.

De case heb ik wel zelf ineen geknutseld, die had ik ook bij de chinezen kunnen bestellen, maar nu zit er toch een persoonlijke 'touch' in.
De handleiding kreeg ik op aanvraag, maar deze is dus ook enkel in het chinees. Dus nu ben ik wel even zoet met het uitzoeken hoe de software en wi-fi verbinding werkt...
Daarna moet het mogelijk zijn om zelf karakters of animaties te programmeren.

enkele foto's van het geheel:

een filmpje van het demoprogramma
https://www.youtube.com/watch?v=WSqD59UoE2U

Mooi gemaakt!

Waar heb je de kubus vandaan?

Zal wel van Alie komen.
Kost bijna nix....

[Bericht gewijzigd door Sine op dinsdag 4 augustus 2020 12:37:51 (0%)

van een welbekend chinese webshop Aliexpress...

led cube aliexpress

[Bericht gewijzigd door Sine op dinsdag 4 augustus 2020 12:37:45 (0%)

Mooi ding hoor. Heb je de kubes van plexiglas gemaakt?

Op 4 augustus 2020 12:30:12 schreef Lambiek:
Mooi ding hoor. Heb je de kubes van plexiglas gemaakt?

acrylaat-plaat
bodem 9mm, wanden en dak 3mm, zeer fijn en vlak schuren en daarna met secondelijm tegen elkaar plakken... Is vrijwel onzichtbaar en stevig genoeg voor dit.
De bodemplaat zit niet verlijmd, zo kan ik de stulp er nog afnemen zodat ik nog bij de leds/print kan moest dit nodig zijn.

Als je echt helemaal niets te doen hebt soldeer je zoiets met ruim 4000 ledjes.

De tregellas sinus generator in SMD, dit is de @Blackdog versie met de LME49860 opamps en de NSL-32SR3 voor de led/ldr combo. R13 aangepast naar 2K2. Voor de 1K8 weerstanden 0.1% genomen.

Topic: https://www.circuitsonline.net/forum/view/112672/1#highlight=tregellas

Shema:

Nog een projectje voor in de landbouw.

Bevriende boer gebruikt nu ibc-vaten met water en een 24V pomp om via druppelslangen zijn groenten water te geven (veld van ongeveer 1 hectare)

Momenteel dus gewoon pomp aan en in de buurt blijven om te zien wanneer het vat te leeg wordt. Vlotter op de gebruikte pomp werkt niet betrouwbaar.

Met de logo moet het mogelijk zijn om met een goeie vlotter laag water te detecteren, een pomptijd in te stellen, eventueel ook een vertraagde start.
En er zijn nog wat uitgangen over om in de toekomst bijvoorbeeld ventielen op een collector te schakelen moest dit handig blijken.

Ik heb er een zwaailicht bij gezet om van op afstand te kunnen zien of de pomp nog aan het draaien is. Dat scheelt weer meters wandelen.

Het is ook mijn bedoeling om een initiatie logo programmeren te geven. Zodanig dat de bevriende boer zelf zijn ideeën kan uitwerken of wijzigingen kan aanbrengen aan het programma moest ie dat willen.

Is het niet makkelijker om met twee vlotters te werken? De een voor "laag" en de ander voor "hoog".

Zwaailicht vervangen door een stroboscooplamp, eventueel met reflctor. Dat is overdag duidelijker.

Die zijn in alle kleuren te koop: Rood, Geel, oranje, groen en blauw.

Het getoonde exemplaar vond ik bij Desiree in Deurne. Draait gewoon op 230V. Worden voor allerlei alarmeringen gebruikt.

Er zitten twee contacten in de gebruikte vlotter.
1 voor vlotter naar boven = nog voldoende water.
1 voor vlotter naar beneden = te weinig water.

Ik moet nog in de praktijk bekijken wat de beste strategie is.
Wat zou het meest betrouwbaar zijn?

Zwaailicht had ik nog liggen dus probeer ik eerst eens deze. Vervangen kan altijd nog. Er is enkel 24V vanuit batterij/PV beschikbaar op het veld.

@Tidak
Elektrodes werkt een stuk beter dan vlotters.

Ik heb er toevallig pas nog eentje gefabriekt.

Daar zijn standaard "vlotterloze niveau relais" voor te krijgen.

Ik heb deze gebruikt, en die valt me bepaald niet tegen.

https://www.aliexpress.com/item/4000081362572.html

[Bericht gewijzigd door Sine op zondag 9 augustus 2020 17:00:34 (23%)
