flash2b

Special Member

Ik zou de muur met een hele grote, of een panel van kleine PCBs bedekken. Dat zou tof zijn. Dus een PCB muur, maar dan geen foto maar in het echt.

RAAF12

Golden Member

Rechts staat een speciaal model antenne. Vermoedelijk zend ie V-shape beam naar de maan.

fred101

Golden Member

Een antenne met parafine aandrijving ?

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
pietplof

Golden Member

Mijn hierna te ,,showen" projectje is niet bepaald een technisch hoogstandje maar wellicht toch leuk vanwege de uitdaging het schakelingetje in een kleine behuizing te stoppen.
Het bedoelde ding is de de luxe diactester van Flash2b.
Op de eerste foto zie je opzet van het geheel met alleen de stekerbusjes voor de noodzakelijke voeding ( te betrekken van een afzonderlijke regelbare voeding van 30 - 50 V =), de driestandenschakelaar en de bnc voor de verbinding met de scoop ( uitlezing).
Het dekseltje krijgt de led en de twee klemmetjes waar de te testen diac in wordt vastgezet.
In het midden een miniprintje waar aan de linker en aan de rechterkant de diverse componentjes nog een plekje moeten krijgen.

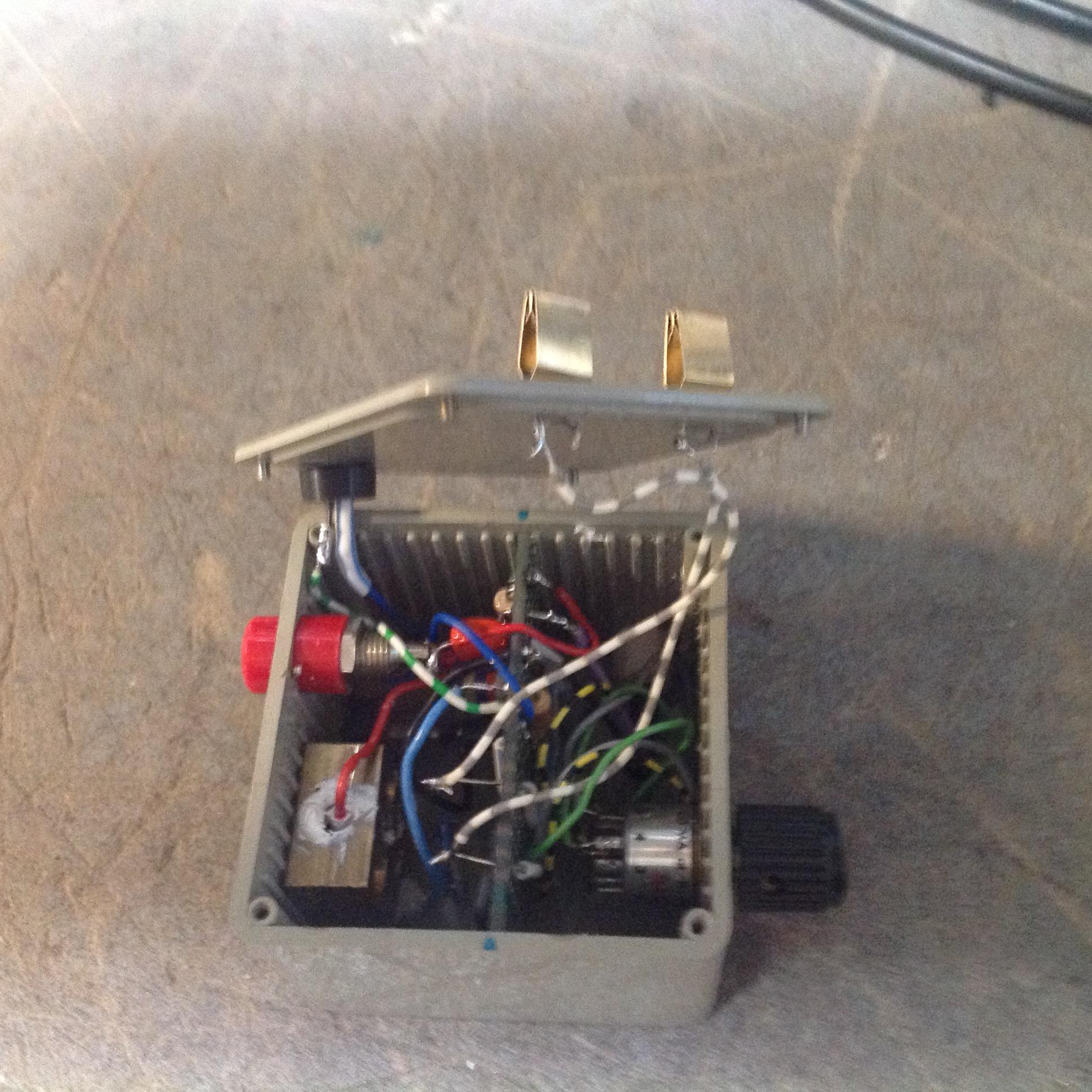

De tweede laat het geheel bedrade testapparaatje zien en het derde het gesloten kastje.
Tevens de beelden op de scoop ( twee standen) en tenslotte de benodigde voeding ( 0 tot 150 bij maximaal 1,5 A)
Het geheel werkt zoals het moet..; met dank aan Flash2b voor het schema en de uitleg.

festina lente
flash2b

Special Member

Prima gelukt en ziet er mooi uit!

Ik zie dat je (ook) de contacten van een oude Metex multimeter hebt gebruikt om de diac in te plaatsen.

Sine

Moderator

Mooi werk weer piet, wat heb je in dat blokje verstopt waar de plus klem naartoe loopt?

Op jouw foto's zie je altijd interessante dingen, zoals dat rekje onder de voeding ... net daarin een prehistorische automatische bloedrukmeter van Siemens?

pietplof

Golden Member

Flash2b; dank.
Dat jij die klemmen kon herleiden naar een metex, knap. Zo zie je maar dat iets bewaren toch nuttig kan zijn.
Sine; dat blokje is een soort provisorisch koelblok om de zenerdiode een vroegtijdige warmtedood te besparen. Flash2 b had in zijn schema de stroom door de zener vrij beperkt gehouden maar de eerst toegepaste zener sneuvelde toch en daarop heb ik de volgende zener op deze wijze proberen een wat langer leven te verstrekken.
Dat siemens instrument is een restant van de spullen die ik voor een luttel bedrag heb gekocht van het Elisabeth's gasthuis in Haarlem;zeker 30 jaren geleden.
Diverse apparaten heb ik omgebouwd maar deze wacht nog steeds op een andere bestemming.
Overigens kwam de gehele 19" kast uit dat ziekenhuis.
Ik heb iets met ziekenhuisapparatuur want ook het ,,refaja" in Stadskanaal is leverancier gewwest voor mijn ,,lab". Een rode bloedlichaampjesteller ,een operatiemicroscoop en een heleboel apparaten van ...... ( naam kwijt) maar Tidak kende ze en was nogal enthousiast over deze spullen.
Bijna had ik een heus echo-apparaat gehad maar zoonlief ( radioloog) kreeg net geen toestemming.

festina lente
bprosman

Golden Member

Op 27 juli 2020 11:24:47 schreef Jochem:
Het project is een nieuwe gipswand?

Inderdaad , nieuwe airco, wat leidinkjes verleggen (dan blijft er nog een beetje een elektronica link) en de gipswand weer terug zetten.

De jongere generatie loopt veel te vaak zijn PIC achterna.
Tidak Ada

Golden Member

@ Pieter en Sine:

Dat zijn inschuif units voor fysiologische metingen van Grass Instruments.
Ik moest er mee spelen op het fysiologie practicum.

Hier een voorbeeld:

https://duckduckgo.com/?q=Grass+instruments&t=ffnt&iax=videos&ia=video…

Kenmerkend zijn de zilver, zwart en goud geëloxeerde knoppen.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

Een 8 x 8 x 8 led cube,

Niet zelf ontworpen, maar wel als bouwpakket volledig in elkaar gesoldeerd.

De case heb ik wel zelf ineen geknutseld, die had ik ook bij de chinezen kunnen bestellen, maar nu zit er toch een persoonlijke 'touch' in.
De handleiding kreeg ik op aanvraag, maar deze is dus ook enkel in het chinees. Dus nu ben ik wel even zoet met het uitzoeken hoe de software en wi-fi verbinding werkt...
Daarna moet het mogelijk zijn om zelf karakters of animaties te programmeren.

enkele foto's van het geheel:

https://www.uploadarchief.net:443/files/download/resized/dsc05806.jpg
https://www.uploadarchief.net:443/files/download/resized/dsc05807.jpg
https://www.uploadarchief.net:443/files/download/resized/dsc05808.jpg
https://www.uploadarchief.net:443/files/download/resized/dsc05810.jpg
https://www.uploadarchief.net:443/files/download/resized/dsc05812.jpg
https://www.uploadarchief.net:443/files/download/resized/dsc05814.jpg
https://www.uploadarchief.net:443/files/download/resized/dsc05815.jpg
een filmpje van het demoprogramma
https://www.youtube.com/watch?v=WSqD59UoE2U

zoeken tot het werkt en dan nog zoeken
Sjoerd Kreyns

Golden Member

Mooi gemaakt!

Waar heb je de kubus vandaan?

SMD weerstandjes zoeken in grijze vloerbedekking is ook een uitdaging ... 8*1=255 ... Het nadeel van ruimte: Als je het hebt, staat het binnen de kortste keren weer vol.
Thevel

Golden Member

Zal wel van Alie komen.
Kost bijna nix....

[Bericht gewijzigd door Sine op dinsdag 4 augustus 2020 12:37:51 (0%)

van een welbekend chinese webshop Aliexpress...

led cube aliexpress

[Bericht gewijzigd door Sine op dinsdag 4 augustus 2020 12:37:45 (0%)

zoeken tot het werkt en dan nog zoeken
Lambiek

Special Member

Mooi ding hoor. Heb je de kubes van plexiglas gemaakt?

Als je haar maar goed zit, GROETEN LAMBIEK.

Op 4 augustus 2020 12:30:12 schreef Lambiek:
Mooi ding hoor. Heb je de kubes van plexiglas gemaakt?

acrylaat-plaat
bodem 9mm, wanden en dak 3mm, zeer fijn en vlak schuren en daarna met secondelijm tegen elkaar plakken... Is vrijwel onzichtbaar en stevig genoeg voor dit.
De bodemplaat zit niet verlijmd, zo kan ik de stulp er nog afnemen zodat ik nog bij de leds/print kan moest dit nodig zijn.

zoeken tot het werkt en dan nog zoeken
Thevel

Golden Member

Als je echt helemaal niets te doen hebt soldeer je zoiets met ruim 4000 ledjes. :)

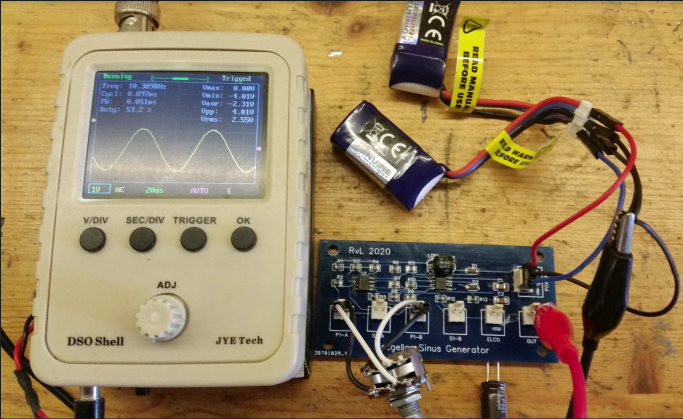

De tregellas sinus generator in SMD, dit is de @Blackdog versie met de LME49860 opamps en de NSL-32SR3 voor de led/ldr combo. R13 aangepast naar 2K2. Voor de 1K8 weerstanden 0.1% genomen.
