Show your projects! Part 10.

[persoonlijke smaak-mode] alleen jammer dat je de stekkers niet achter het hoge stuk hebt geplaatst waar de buis uitkomt [/persoonlijke smaak-mode]

Apart die zwarte vlek aan de achterkant, is dat normaal of is het een oud buisje dat het over een tijdje begeeft?

Ik heb er toch bewust voor gekozen: dit was de enige plaats die nog vrij was om connectoren te plaatsen. Liever had ik ze een tikje lager geplaatst, maar dat kwam niet uit met de bodem. Op de tweede foto zie je dat de displayprint zo'n beetje in het midden van de rechtopstaande koker zit, daar kan ik geen connectoren meer plaatsen of de print kan er niet meer uit.
Op deze plaats zie je de connectoren overigens toch niet. De kabels en alle druktoetsen behalve de snooze-knop zitten immers aan de achterkant.

De buisjes waren nieuw toen ik ze kreeg en hebben allemaal zo'n zwarte vlek aan de achterkant. Volgens mij is het een soort opgedampt metaal, ik weet het niet precies. Ze doen het in ieder geval gewoon goed, dus kwaad kan het niet!

Dat is gettermateriaal dat zorgt dat de laatste gasrestjes gebonden worden: http://en.wikipedia.org/wiki/Getter

nice das netjes gedaan hoor ziet er strak uit mooi design ook

Op 20 oktober 2008 22:57:01 schreef Buzz:
Zelf heb ik eindelijk mijn twee IW-18 wekkers afgebouwd.

Dat mag gezien worden, Buzz! Vooral de behuizing is strak en origineel.

Erg mooi gedaan Buzz. Lekker strak zo'n behuizing, vind ik in ieder geval altijd erg mooi .

Wat ik mij wel even afvraag; het is een wekker maar waar zit de zoemer er voor dan om je wakker te maken? Ik heb die nog nergens op je elektronica plaat kunnen ontdekken. Zit die ergens in de kast verborgen?

De zoemer zat (op de tweede foto) op een header vlakbij de displayprint. Het geluid werd door de behuizing nogal gedempt, daarom heb ik hem nu op de achterkant naast de drukknoppen gelijmd. Aan de buitenkant zie je enkel een klein gaatje. Werkt stukken beter!

@ Henry S: dan is het maar goed dat het er in zit.
Mijn IV-6 buisjes hebben dat volgens mij helemaal in de tip zitten.

@Buzz: Nice! Ik hoop alleen dat jij een andere methode hanteert om je wekker 's ochtends uit te krijgen dan ik.

Hehe nee gelukkig niet ik denk het wel... Ik mep er iig nooit blind naar!
Toegegeven, de buisjes zijn zo best kwetsbaar, maar ik vond het zonde om ze in te metselen.

dat is echt zeer mooi, alsof het van de fabriek komt, maar dan 5x mooier

Op 21 oktober 2008 15:32:29 schreef Jochem_S:
@Buzz: Nice! Ik hoop alleen dat jij een andere methode hanteert om je wekker 's ochtends uit te krijgen dan ik.

Ik zie het al voor me dat je zo die buis aan gruzelementen slaat

Ik had de ledjes al een paar maanden liggen, maar ik kon het nog niet inbouwen door gereedschapgebrek

maar nu is het gelukt: ledjes op mijn rc

de meest rechtse zit nu wel scheef, hij kwam een tuinhekje tegen:)

Tuinhekje was zeker jaloers, daar ook maar LEDs op plakken dan . Leuk gedaan verder. Ziet eruit als lekker veel licht. Handig voor de nachtelijke off-road tours.

[Bericht gewijzigd door Eagle666 op 22 oktober 2008 10:49:24 (31%)

[offtopic] zou ik mogen vragen hoe hard hij ongeveer gaat?[/offtopic]

ziet er mooi uit. ik snap alleen niet waarom je 's nachts met zoiets wil gaan rijden
ik heb zo al moeite om die van mij op de weg te houden:P

dankje, hij gaat rond de 65km/u, 's nachts rijd ik er niet mee, maar in de herfst is het rond 7 uur al donker, en dan geven die ledjes een leuk effect. Ik kon er helaas geen filmpjes van maken. anders zag je alleen maar een rijdend licht bolletje

Ziet er leuk uit
Hoe voorzie je de ledjes van stroom?
Want mijn ervaring is dat de batterijen voor de ontvanger+servo erg snel leeg gaan.

dankje, ik heb voor de ontvanger een accu. En zo snel gaat die niet leeg. De ledjes worden gevoed door een extra accu(tje)

'Beetje' zat van de spaghettie op m'n breadboard als alleen de basiscomponenten (voeding/ICSP/Display) rond een uC aangesloten zijn.

Daarom wat dwergjes gemaakt:

5V spanningsregeling, ICSP en displaydwerg.

De dwergjes op breadboard.

Handig! Henry! Beetje appart om van jou een gaatjesprint te zien, ik heb altijd een heel ander beeld van jou/meerdere op het forum....

Ik heb vandaag mijn eerste printje geetst.

Werkwijze:
print ontwerpen, print op de goede maat zagen, Met een watervaste stift het ontwerp op het printje tekenen, een laagje gekookt water (80C schat ik) in een afwasteil, ets middel in een chineesbakje doen, chineesbakje in de afwas teil, printje erin, kwartiertje wachten en je hebt een bruikbaar printje.

Resultaat:
Een goed werkende lm 317 voeding (mijn oude was stuk)

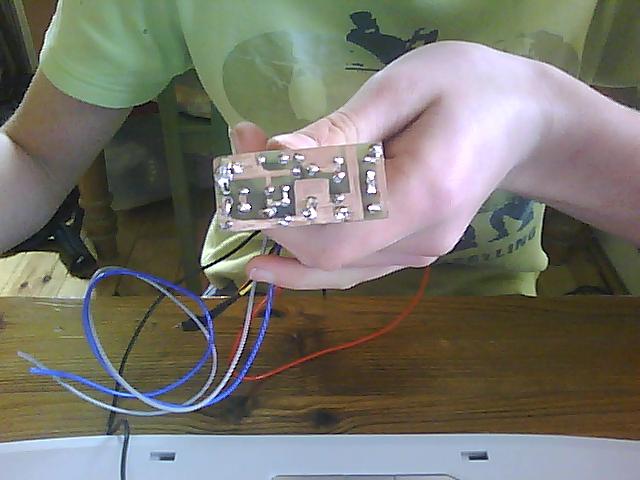

onderkant

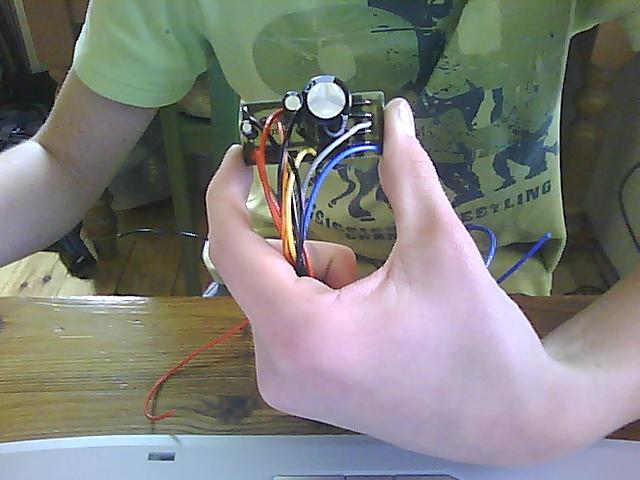

bovenkant

Alles is nu werkend, als ik alles heb ingebouwd dan show ik het resultaat.

leime

Op 22 oktober 2008 20:46:35 schreef leime:
Handig! Henry! Beetje appart om van jou een gaatjesprint te zien, ...

Er is niets mis met gaatjesprint. Een geëtste print oogt mooier, maar werkt daarom niet beter. Maar dat mooie, gele breadboard, zoiets wil ik ook wel hebben!

Wat je eigen print betreft: ik zie daar helemaal geen LM317! Ga je die met draadjes aansluiten? Hou ze dan zo kort mogelijk.

Het werkt! pda bestuurde ledmatrix van baco (3x).

gebruikt:
2x ATMega8
1x Ezurio BISM 2
3x Baco ledmatrix display

Één avr multiplext het display, momenteel heeft hij een refresh van 250 hz.
De andere avr ontvangt de data via rs232 van de bluetooth module en stuurt het door naar multiplex-avr.
Het had mischien wel in één avr gekunt, maar ik had nog wat uitbreidingen in gedachte waardoor dit handiger was.

(Mensen die komend weekend naar The Reality in Drachten gaan kunnen hem live werkend zien!)

Ja pros, dat geel zou inderdaad mooi in je werkplaats passen, en dat blauw achterpaneel is er gemakkelijk af te en zo te schilderen

En martijn, dat ziet er goed uit! wou ook eens zoiets maken hier in de kamer, heb er de displays ook al voor liggen, maar eerst dat LCD in orde krijgen

@ Martijn Berntsen

Mooi gemaakt!!

Hoe zit die communicatie van de telefoon naar uC in elkaar?
Heb je die software op je telefoon zelf geschreven? zoja in welke taal?

Ik ben erg nieuwsgierig!!

Mooi project is het geworden, Martijn. Mijn display (met dat chinese teken) ligt nog te verstoffen en ik doe er niet veel meer mee (voorlopig). Ooit wil ik hem aan sturen met de computer, maar elke poging tot een elektronica-computer interfaces heeft bij mij altijd gefaalt (behalve vroegah toen PC's nog paralelle en/of seriele poorten hadden)

Electronisch niet uitdagend maar het handwerk wel.
Het is gemaakt met 2 spiegels met daartussen 32 UV-leds.
Verder zijn zo dun mogenlijke draden gebruikt om die zo ontzichtbaar mogenlijk te houden.
http://www.vimeo.com/2039974
