Het "wat is/doet dit onderdeel" topic Deel 4

In 9 van de 10 gevallen betekent de opdruk Z22 een zener van 22V.

Ik zou hem dan met die theorie proberen door te meten. OH. F*** het vermoeden is natuurlijk dat ie kapot is en waar je hem mee moet vervangen. Heb je geen werkend exemplaar?

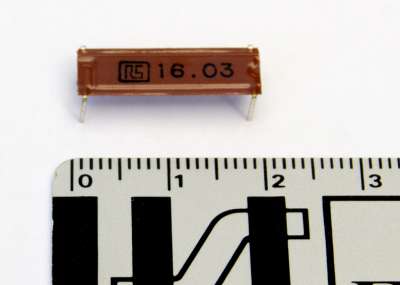

Ik heb een aantal van deze komponentjes, en ik zou niet weten waarvoor ze dienen...
Heeft iemand deze dingen al eens gezien ?
http://www.uploadarchief.net/files/download/component%20vraag.jpg

@Ronny
Die heb ik ook wel eens gezien, onder een IC.
Ik dacht een ontkoppel C of een kristal, die gaan dan direct onder een IC herinder ik me.

Is het iets meetbaars?

Ik kan me ook herinneren dat je dit soort dingen jaren geleden wel eens als ontkoppelcondensator kon tegenkomen.

@Henry S. Jawel hoor, zo'n 19 millimeter lang zo te zien...

Dus wellicht voor een 16 pins IC, meet eens tussen de pinnekes, linksonder en rechtboven.
Daar zitten meestal de GND en VCC bij een 4000/7400 IC.

Daar had ik niet aan gedacht om diagonaal te meten
Ik meet een 30nf, en de pennetjes zijn zo dun dat ze volgens mij gewoon bij in een gaatje van een ic kunnen.
Best handige dingetjes, eigenlijk...
In ieder geval, bedankt voor de hulp !

Wie o wie ?

  H
47P3
0025

Waarbij de H het Harris logo is. Het ding meet 3,3n op mijn RCL meter, en 0,1u op de fluke.

Ik heb er twee ... eentje meet 1,5M-ohm en de ander 7,3M-ohm

Ze komen uit het netvoedings deel van dit ding

Opgelost
Ik heb ze even aan een voeding gehangen, en het lijken 47V Varistors

[Bericht gewijzigd door Sine op zondag 9 juni 2013 11:55:45 (12%)

Oh. dat is een condensator.... totdat ik de rest van je post gelezen had. Hmm.
Raar dat er zo wilde waardes uit die metingen komen.

Hallo iedereen,

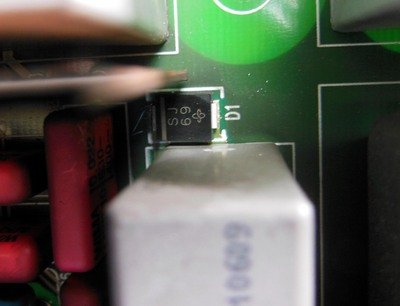

Onderstaande component:

Werkt niet meer, het is een diode (zie witdruk).
Maar de opdruk maakt geen steek voor mij
Weet iemand welk soort diode dit is?
En indien mogelijk een farnell bestelcode (of moet dit op ander topic?)

Dank bij voorbaat!

Met vriendelijke groet,
Wurpie

Lijkt het logo van Vishay te zijn?
Zit het in een schakelend voedings deel? Dan is het waarschijnlijk een shottky diode.

[Bericht gewijzigd door henri62 op dinsdag 25 juni 2013 20:01:42 (56%)

SJ

Vishay-General Semiconductor
S3J: 600V/3A diode, geen schottky of high-speed.

Op 25 juni 2013 20:43:40 schreef Henry S.:
SJ

Vishay-General Semiconductor
S3J: 600V/3A diode, geen schottky of high-speed.

Bedankt voor de snelle respons!

Hallo

kan iemand mij vertellen wat voor een connector dit is, het lijkt een beetje op een ffc connector maar toch weer net niet.

Vandaag was weer een dagje helenaveen/deurne.

Uiteraard kom je dan weer thuis met spul wat niet (snel) te vinden is op het internet.

LT643B 20p dip ceramisch

AD 40K modules uit 1981. Vierkant blokje met 6 pootjes. Ongeveer 2.5x2.5x1 cm.

Iemand?

Hi Heren,

Bij kareltje wat TCXO modulen gekocht, en ik kan er geen ebkele data over vinden.
Wel aan de hand van een Philps databoek betreffende Oscilatoren de voedingspanning gevonden, ik bedoel de pennen die hier voor zijn bedoeld.
Ik weet echter niet wat de voedingsspanning mag zijn.
Heeft deze moduul een potmeter voor het trimmen, een condensator enz.

Heeft iemand dus info over deze modules?
Mijn dank is in ieder geval groot!

Gegroet,
Blackdog

Komen die dingen niet van de Philips productie uit Deventer?
-edit- Ah, Doetinchem nu weet ik het weer dankzijn de post van Maarten in een ander topic.

Ik heb eens geinformeerd bij die vestiging naar een speciale TCXO waarvan ik er een paar moest hebben en kwamen met een verbaasde vraag hoe ik aan dat soort nummers kwam... Stonden volgens mij in een speciale uitgave van TXCO van de bekende Philips reeks boeken.

[Bericht gewijzigd door henri62 op maandag 1 juli 2013 22:32:13 (12%)

Inderdaad Doetinchem, maar wel een klein probleempje (gaf ik in het andere topic ook aan, maar even voor de volledigheid). 3522 geeft aan dat ze specifiek gemaakt zijn voor of door Philips Telecommunicatie. Zou opzich best wel een Doetinchems type kunnen zijn met strakkere of afwijkende specificaties maar zal niet in de gangbare databoeken staan.

De datumcode zou op 1987 kunnen wijzen.

Ik ga nog een keertje door de boeken heen om te zien of er iets op lijkt (heb ook geen specifiek TCXO-boek erbij zitten geloof ik), maar dan nog steeds geen garanties over de voedingsspanning.

Opzich zou je hem aan een stroombegrensde 5V kunnen hangen om te testen, ik verwacht niet dat er dan wat stukgaat.

Hi maarten,

Hij werk op het ogenblik op 12V en trekt ongeveer 5mA.
De stabiliteit is ongeveer +- 0,5Hz per dag, zo los op tafel.

Wat vreemd is, is de gevoeligheid vop de voedingsspanning.
Ik denk dit dat er nog ee ntrimpot aan moet.

Op de onderzijde staat er 81 30 ingedrukt, en dat zal de productie datum zijn denk ik.

Deze module is iets anders dan de meeste die ik zie van Philips, Deze heeft een groter temperatuur bereik van -40 tot +80 graden.

Trouwens leuk al die info over de Philips codes, daar heb ik nooit stil bij gestaan, bijna alle onderdelen die door mijn handen gingen waren van Philips.

Gegroet,
Blackdog

Philip TCXO worden gespecificeerd met een vaste serieweerstand en voedingspanning. Als je wilt heb ik nog wel een reverse engineerd schema van een Philips toepassing van een vergelijkbare TCXO. Het afwijkend temp bereik viel mij ook op. Wrsch heeft Philips Telecom deze op spec laten maken, en dus onder eigen 12NC.

[Bericht gewijzigd door markce op maandag 1 juli 2013 23:59:55 (24%)

Hi markce,

Graag, mijn e-mail is te vinden en daar kan je de info naartoe sturen.
Alvast mijn dank.

Gegroet,
Blackdog

Hoi Blackdog,

Ja al die Philipsspullen geeft er voor mij ook wel wat extra's aan. Heb alweer veel uitgevonden aan coderingen sinds ik er ben geweest, en bij de boekenlading van vorige keer ook wat leuke Philipsdocumenten.

Excuses voor het off-topic gaan. Het zou zomaar kunnen dat het verschil in temperatuurspec dat markce opmerkt, het enige verschil is. 1987 gokte ik aan de hand van de bovenzijde maar 1981 zou zeer goed kunnen.

[Bericht gewijzigd door maartenbakker op dinsdag 2 juli 2013 00:51:02 (32%)

Zo'n ding heb ik ook een keer meegenomen uit Deurne.

Zou ik die info ook kunnen krijgen? Kan hem wel eens aan de tand voelen en met de spullenboel hier vergelijken met andere TCXO's.

Bedankt!

Heftig ding. Als je zowel een punt als een komma gebruikt, dan MOET de komma de scheiding zijn tussen de eenheden en die tienden en de punt bij de duizendtallen staan. Er staat dus 100% zeker: 6400 MHz. Heftig ding!

Philips? Sukkels!

@ Fred hieronder: Klopt, engels is de punt het schedingsteken tussen eenheden en de tienden. m.i. zouden we ons als nederlanders niet langer moeten verzetten en gewoon daarop over moeten stappen (Ik kan verdomme niet eens 1.25 euro overmaken met paypal omdat ik NL woon!). Maar dat terzijde. Ik heb nog nooit gezien dat de "," als duizentallen scheiding ook achter de comma gebruikt wordt. Daaruit kan je afleiden dat het de nederlandse conventies moeten zijn. Er zijn talloze kristallen waar "kHz" als eenheid wordt gebruikt, dus ik dacht dat de fout daarvandaan kwam.
@fred, markce als het inderdaad een duizendtallen scheiding is ACHTER de decimale punt, dan vind ik dat fout. Heb ik nog nooit iemand zien doen.
https://en.wikipedia.org/wiki/Speed_of_light
Daar zie je dat ze structureel de duizendtallen van de honderden scheiden met een komma, maar achter de komma zo nodig spaties gebruiken om het duidelijker te maken als het heel veel cijfertjes zijn. https://en.wikipedia.org/wiki/Speed_of_light#Astronomical_measurements

[Bericht gewijzigd door rew op dinsdag 2 juli 2013 10:40:22 (69%)
