Hier nog een project van mij.

Heb dit gemaakt voor het forum, voor mij zelf is het ook leuk natuurlijk, misschien nog eens een elektrische step maken of zo. Maar omdat er regelmatig hier gevraagt wordt naar wat zwaardere motorregelaars, heb ik dit gemaakt.
Hier staat wat meer info.
http://www.circuitsonline.net/schakelingen/159/modelbouw/1q-motorregel…

En hier nog wat foto's van het geheel.

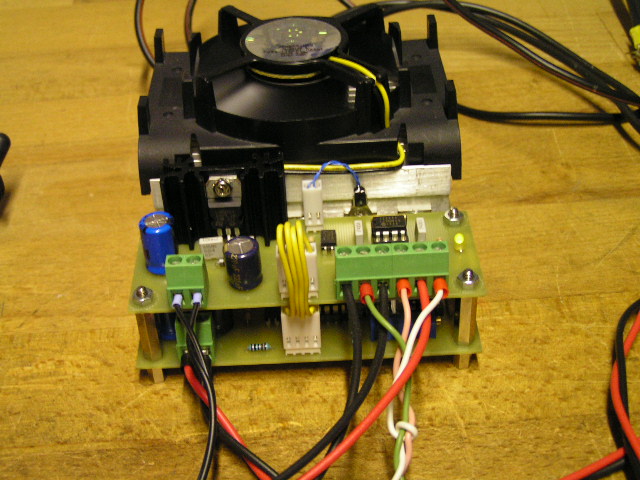

Voorkant regelaar met de aansluiting voor de vrijgave schakelaar (dodemansknop) en potmeter, plus de voeding voor de processorprint (bovenste print) en de voeding voor de eindtrap (onderste print).

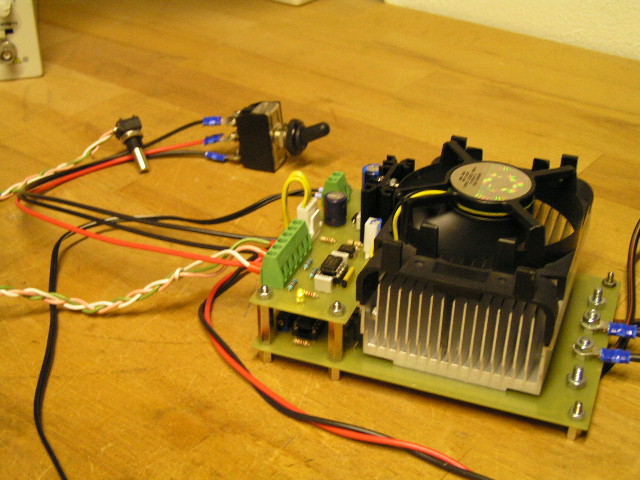

Zijkant regelaar.

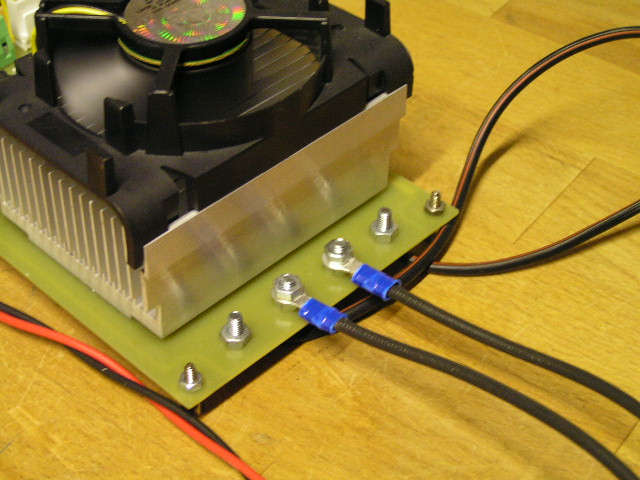

De vier aansluitpunten naar de min van de accu, dit zit aan het grote kopervlak van de print (waar ook de source van de vier mosfet's aan zitten).

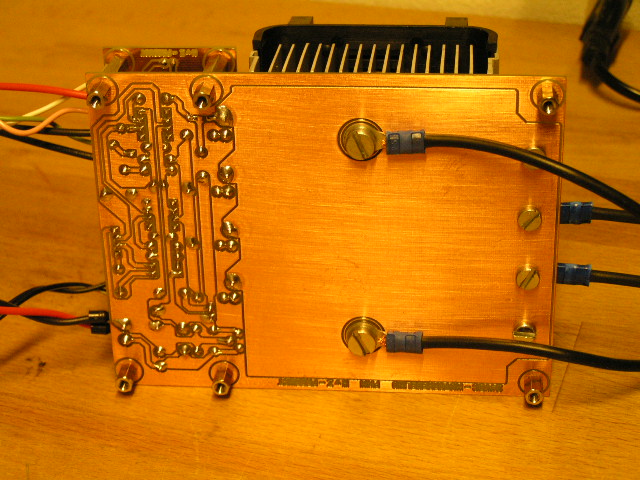

Onderkant van de eindtrap, hier zie je de aan sluiting zitten van de motor_plus. De plus draaden van de motor zitten via twee M5 bouten aan het koelblok, waar de drain's van de mosfet's aan zitten.

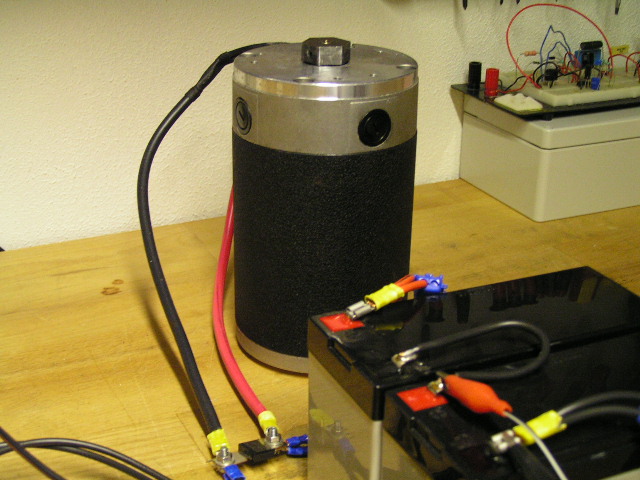

Motor met de gebruikte accu's.

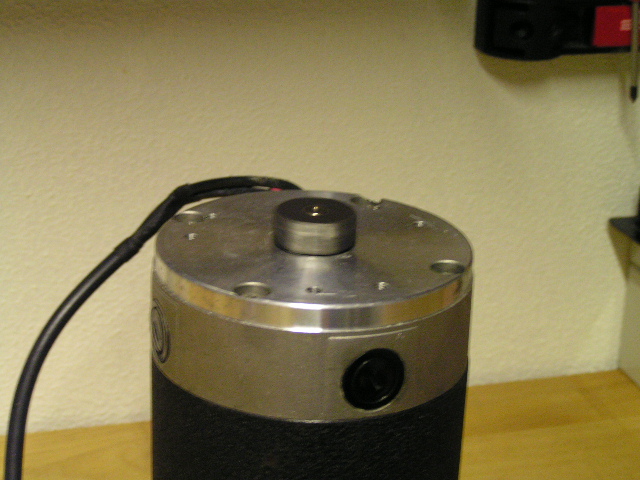

En de draaiende motor hier ongeveer op 25%, het maximum toerental van dit type is 4200 toeren/min.

ben je niet bang dat dat fout gaat op de 4e foto?, die kabelogen lijken zo kortsluiting te kunnen maken. En was is dat ding tussen de motorkabels op de 1-na laatste foto? is dat een diode?

En waar haal je überhaupt zo een motor vandaan?

Verder wel mooi opgebouwd zo

Dat lijkt maar zo, daar zit genoeg ruimte tussen.
Dat is inderdaat de vrijloop diode.
De motor komt van een scootmobiel dit is een 750W motor, heb er ooit eens een stuk of vijf opgehaald bij de welzorg.

Mooie foto's, ik ben zo vrij geweest de eerste bij het schema te zetten.

Dat is goed Henry, ik zat er over te denken om je even te mailen, maar dat is niet meer nodig.

zit er een uitgang op om vooruit/achteruit vrij te geven?

een brug met relais lijkt me hier het handigst, maar die wil je niet onder belasting schakelen

Op 27 december 2012 20:33:29 schreef Lambiek: Dat is inderdaat de vrijloop diode.

Dat moet wel goed spul zijn, als het zonder koeling zijn werk kan doen.

@Shiptronic: als je een H-brug bij maximum-vermogen omschakelt, krijgen de componenten het ook zwaar te verduren. En elk fatsoenlijk relais wil toch wat vonkvorming om zijn contacten te ontdoen van corrosie...

daarom een uitgang dat je alleen kan schakelen als de regelaar op 0 staat

@Shiptronic,
Er zit helaas geen uitgang op voor de vrijgave van een ompool relais, alle in en uitgangen zijn gebruikt van de pic.

@pros,
Het is inderdaad een goede diode, hij wordt zo'n 50 graden maar hij kan nog gekoeld worden.

Ziet er mooi uit, ook een nette PCB. Gebruik je het zelf ook echt ergens in, of is het een 'bench-motor'?

Het is wel de bedoeling dat het gebruikt gaat worden, misschien een elektrisch step maken.
De printen zijn gefreest op de pcb prototyper van elektor.

Zwevend licht!
Topic: http://www.circuitsonline.net/forum/view/108532/last

Filmpje
https://www.youtube.com/watch?v=a1UiPKeiIMs

Erg mooi gemaakt en afgewerkt!

Ben je ook in staat geweest om het magnetisch veld te richten? Of sproeit het in het rond en merk je dat op bijvoorbeeld radio's? (ook eenvoudig te meten met een luchtspoeltje op een scope

[Bericht gewijzigd door MAH op dinsdag 1 januari 2013 21:17:19 (15%)

ha , die zwevende toestellen ken ik , er zit hier ergens een bedrijf die ze maakt , gewilde dingen maar aan de prijs. nadeel is vaak wel als de stroom uitvalt dat de zwevende schotel valt en niet zeker op het apparaat neerkomt maar erlangs incl het erop liggende object , heb je dat probleem er uitgehaald ?

Het is nog Work in Progress, maar ik heb een deelresultaat zegmaar.

Voor ons PWS (profielwerkstuk 6 vwo) Zijn we bezig om een robot te maken die blikjes kan verzamelen. Hiervoor heb ik 2 printplaten gemaakt die met een flatcable aanelkaar gekoppelt kunnen worden, dit was nodig omdat we graag wilden dat de hoofdprintplaat gemakkelijk verwijderbaar is.

Op het kleine printje worden alle sensoren/motoren/servo's aangesloten en het kleine printje regelt de aansturing van de grijparm met een 12f675ic en een l293d motorstuur ic. de grijparm moet gaan bestaan uit een motor om het gehaal op en neer te gaan bewegen en een servo om de bek te openen en sluiten.

De grote printplaat stuurt de rest van de robot aan, hierop zit een 16f877 pic die eigenlijk de hele robot moet gaan aansturen, een 8 pins eeprom om de route op te slaan zodat de robot ook terug kan rijden en ook weer een l293d motorstuur ic om de motoren voor het rijden aan te sturen.

Als sensoren gebruiken we sharp ir sensoren.

hier nog een paar plaatjes van de printplaat, het had waarschijnlijk beter ontworpen kunnen worden, het solderen had beter gekund, de tekst op de bovenkant had beter uitgelijnd kunnen worden etc. maar de printjes werken en het is eigenlijk mn eerste echte print en ik ben er best trots op. Het kleine printje heeft wat lelijke randen omdat een watervaste stift een beetje losliet tijdens het etsen.
