Voor het eerst in tijden een print geëtst en dus een klein projectje:
http://www.micdis.nl/printscan_klein-1.png
(klikbaar, reflecties van de tin zijn er wat gek uitgekomen)

Het is een accelerometer (0->100G) met 5V spanningsregelaar. Gaat gebruikt worden voor het meten van de acceleratie tijdens een botsproef.

er zitten zo te zien wel wat krassen op de scanner, de lijn vanaf de s naar rechtsonder is er in werkelijkheid niet.

Op 31 maart 2013 14:44:02 schreef VWG3JB:
de chip is een LM3478, welke een vrij dikke mosfet schakelt AUIRFS3306. Is trouwens een oud ding met de eigenschap dat hij geen under voltage lockout heeft. Inrush current is flink hoog, dat mijn labvoeding niet kan leveren. spanning vliegt omlaag, duty cycle van dat ding bekomt 100%, en dan is het over met de pret. Testen heb ik dus gedaan met 30mF condensatoren parallel aan de voeding. Volgensmij is er intussen een variant welke wel UVLO aan boord heeft.

Om zoiets nou direct aan LiPo accu te testen is ook wat...

printen komen bij seeed vandaan.

Eindelijk iemand die met schakelvoedingen aan de slag is! Ik ben er nog niet mee bezig maar een project met een smps staat wel op mijn lange termijn verlanglijst.

max. spanning van de mosfet is maar 10V hoger dan de uitgangsspanning. Hoe bescherm je dat ding tegen spanningspieken?

max. spanning van de mosfet is maar 10V hoger dan de uitgangsspanning. Hoe bescherm je dat ding tegen spanningspieken?

Goed opgemerkt. Dat was mij ook opgevallen toen ik de fet bestelde (vanuit de partlist). Ik kan me inderdaad heugen dat ik toen een ander besteld had. Welke dat is geweest weet ik niet meer. Ik zou hem dan even moeten openschroeven.

[Bericht gewijzigd door VWG3JB op 4 april 2013 11:36:38 (18%)]

Henry S.

Moderator

Een endfed-transformator (topic) is een mooi projectje voor de vrijdagmiddag. Ze zijn te koop inclusief antennedraad, maar dit is ook eenvoudig zelf te maken:

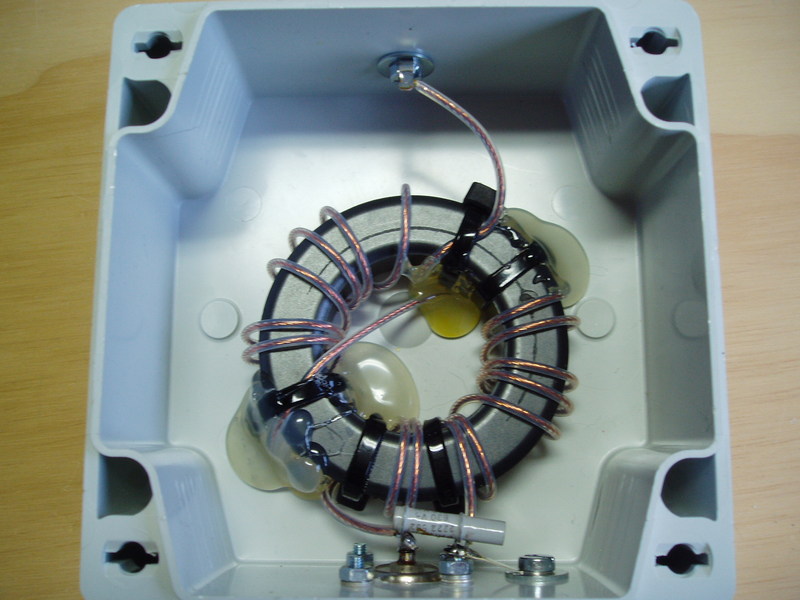

Binnenkant:
http://www.uploadarchief.net/files/download/endfedtrafo1.jpg

De transformator bestaat uit een FT240-43 ringkern met daarop twee wikkelingen van 14 (in 2*7 opgesplitst ivm capaciteiten) en 2 windingen, parallel aan de 2 windingen zit een keramische condensator van 100pF/630V. Het gebruikte wikkeldraad heeft een teflonmantel.

Verder heb je nog een connector, tyraps, en wat kleinmateriaal (het liefst RVS als het buiten komt te hangen) en een (waterdicht) installatiedoosje (bijv van Legrand) nodig.

De bovenkant:
http://www.uploadarchief.net/files/download/endfedtrafo2.jpg

Hier knoop je een halve golf antennelengte aan vast.

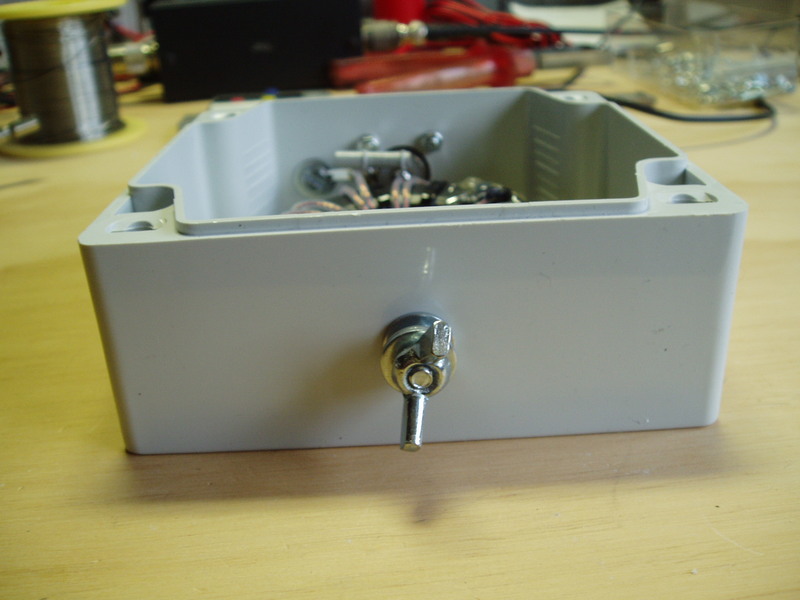

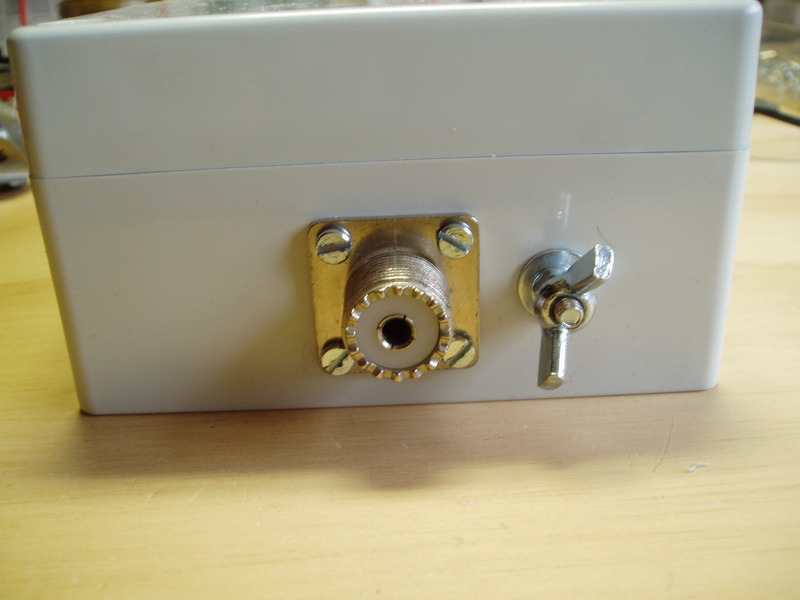

De onderkant:
http://www.uploadarchief.net/files/download/endfedtrafo4.jpg

Hier sluit je de set op aan, en onder de vleugelmoer komt een paar meter draad als counterpose, dit is een kunstmatige aarde.

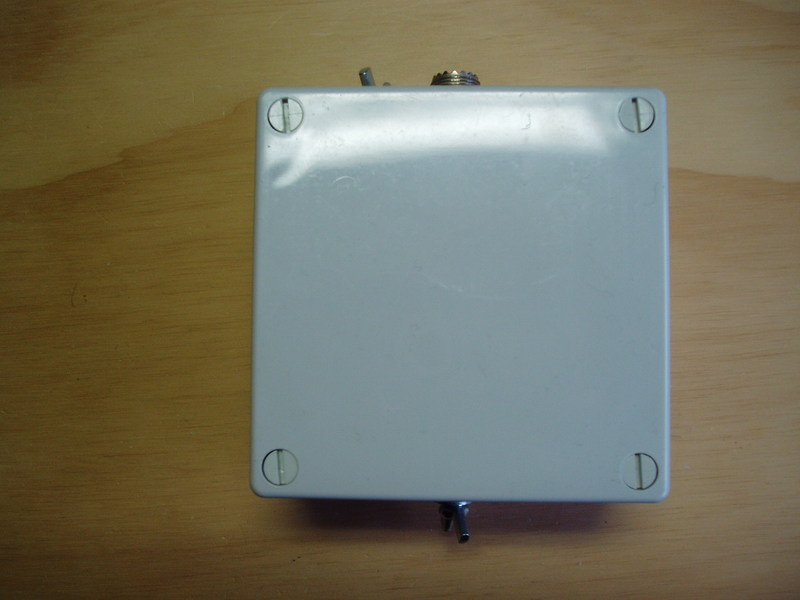

Deksel er op:
http://www.uploadarchief.net/files/download/endfedtrafo3.jpg

Wat is het nut: Met een dergelijke transformator heb je niet meer dan een halve golf draadlengte nodig die eenvoudig ergens opgehangen kan worden. Bijv op de camping en velddagen, maar ook voor thuis op zolder of de binnenplaats.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
ritmeester

Golden Member

Op 5 april 2013 20:13:49 schreef Henry S.:
Wat is het nut: Met een dergelijke transformator heb je niet meer dan een halve golf draadlengte nodig die eenvoudig ergens opgehangen kan worden. Bijv op de camping en velddagen, maar ook voor thuis op zolder of de binnenplaats.

Ziet er mooi, goed en degelijk uit. Mooi gedaan. Maar wat is het en wat kun je ermee? Je verteld het wel maar dit gaat beyond my mind en misschien ook van velen die dit ook zien.

Ik dacht te hopen dat dit een duiven killer was, ben daar allang naar op zoek.

Je kent dat wel: Auto onder de boom voor het huis, nergens anders plek. Vervolgens gaan in de nacht, de overdag volgevreten duiven, op een takje in die boom zitten en zorgen er dan voor mijn auto niet zwart meer is maar bruin en wit.

Als dit project toch iets anders is dan hoop ik dat iemand mij wel een duiven killer kan geven. Werkzaam in een straal van tien meter X Y Z :-)

I love it when a plan comes together !

Ik dacht te hopen dat dit een duiven killer was,...

Welnee, het heeft iets met radioactiviteit te maken. Dat zie je toch zo?

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

@ritmeester:

Dan zet je je auto toch op het gras voor je voordeur, daar staat die boom niet.

p.s. ik weet waar ritmeester z'n huis woont...

Compleet OT ik weet het...

Domoticz en ESP8266, goede combo!!!

het gaat al weer lekker

deel 27!!

het word weer eens tijd dat ik hier een project dump

Henry S.

Moderator

Op 5 april 2013 20:56:40 schreef ritmeester:
Ziet er mooi, goed en degelijk uit. Mooi gedaan. Maar wat is het en wat kun je ermee?

Als je zendamateur bent dan heb je antenne's nodig, anders kan je niets ontvangen/uitzenden. Bij ontvangst komt het niet zo precies, maar bij zendantenne's wel, anders verlies je een deel van je vermogen. Ze worden aardig groot als je de midden- of kortegolfbanden gebruikt, en vaak zijn het dipolen met aansluiting in het midden. Die kunnen bijv varieeren van 5m voor 28MHz (10m band) tot 80m voor 1.8MHz (160m band).

De impedantie van een normale aansluiting in het midden is laagohmig (HF-gezien handig, we werken met 50Ω kabels), maar de ophanging is lastig en de aansluiting vaak op een rotplaats (probeer maar eens meer dan 20m draad weg te werken, en normaal het voedingspunt kunnen aansluiten).

Met deze trafo kan je een stuk draad (op goede lengte) gebruiken, wat je bijvoorbeeld over je balkon slingert of ergens in een boom hangt. En de aansluiting hou je dicht bij de zendontvanger.

Een nadeel is er wel, de aansluiting aan een uiteinde van een halfgolfantenne is hoogohmig, de trafo deelt de impedantie daarom door 49. Door de transformatie is de spanning op de bovenkant dan wel 7 keer hoger dan wat je aansluit. Een paar Watt zendvermogen is al gauw 30-40Vtt, dan heb je op het voedingspunt (vleugelmoer) al ruim 200Vtt staan. Daarom in stevig kunststof bakje gebouwd want 100W of meer is ook toegestaan, en dan hebben het primair over 100Vtt, en secundair over 700Vtt of meer.

De transformator is vanavond getest op de 20m band (14MHz), eerst een stuk draad (ruim 7 meter, hangt op zolder aan wat haakjes) ingekort totdat de (tijdelijke) antenneanalyzer een dip rond de 14MHz gaf, en vervolgens de zendontvanger aangesloten. van de uitgezonden 3W komt hoogstens een paar mW retour. Ik heb geen PSK31 verbinding kunnen maken ,maar wel iemand op 7170km afstand kunnen ontvangen (en loggen), K9JFL vanuit Madison, Wisconsin, USA.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
Lambiek

Special Member

Mooi gemaakt Henry, er begint weer wat op te borrelen uit de 27Mc tijd. :) Al is dat wel lang geleden.

Als je haar maar goed zit, GROETEN LAMBIEK.
ritmeester

Golden Member

Op 5 april 2013 22:17:21 schreef Roches:
@ritmeester:

Dan zet je je auto toch op het gras voor je voordeur, daar staat die boom niet.

p.s. ik weet waar ritmeester z'n huis woont...

Compleet OT ik weet het...

Ja, goed idee. Dan komt er weer zon BOA langs met een bonnetje van € 60.-. Ook al meegemaakt :-)

@Henry S.

Mooie en goede uitleg, waarvoor dank.

[Bericht gewijzigd door Henry S. op 6 april 2013 16:21:34 (7%)]

I love it when a plan comes together !

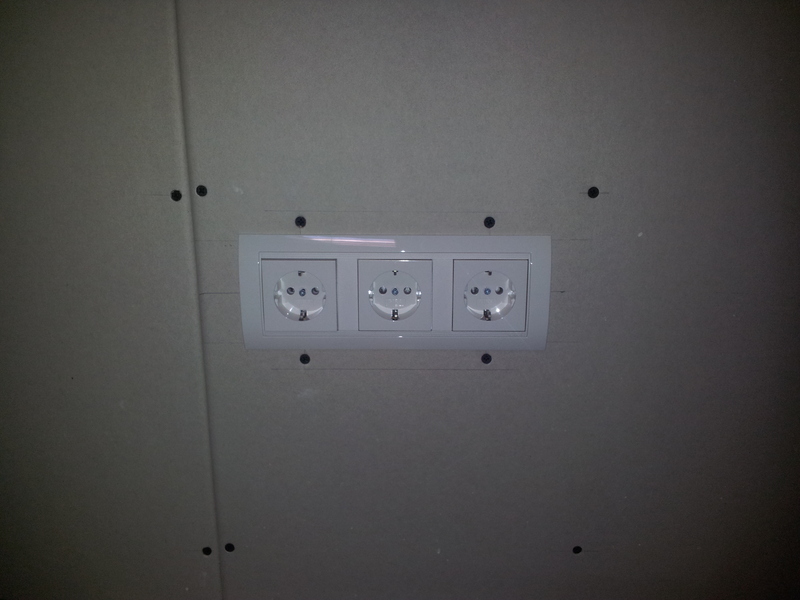

Voor het aftimmeren van mijn hobbyhok had ik wat wcd's voor in de goot. Helaas pasten deze niet in dit type. Heb ze nu dusdanig uitgerust zodat ik ze in de gipswand heb kunnen zetten. (Is ook een project dacht ik zo)

Voorkant
http://www.uploadarchief.net/files/download/resized/20130406_150600.jpg

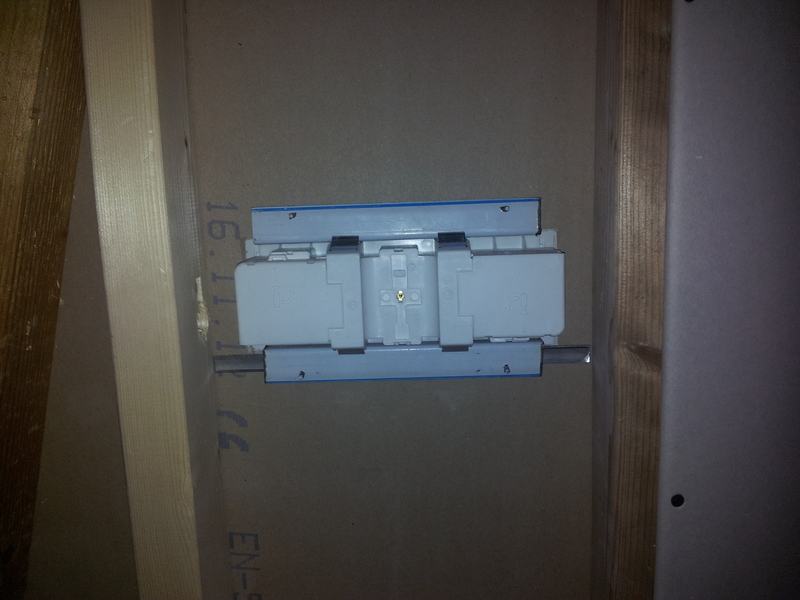

Achterkant
http://www.uploadarchief.net/files/download/resized/20130406_150618.jpg

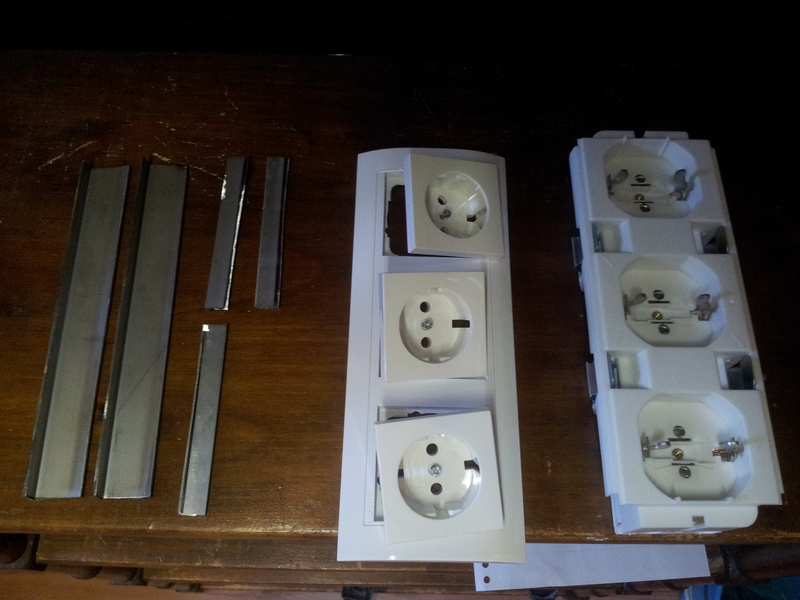

Materiaal
http://www.uploadarchief.net/files/download/resized/20130406_151156.jpg

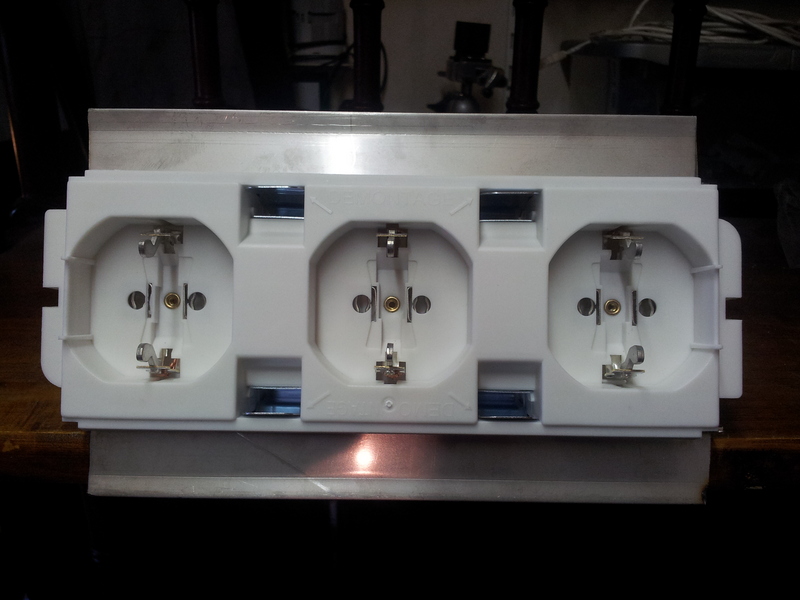

Vinnetjes
http://www.uploadarchief.net/files/download/resized/20130406_151245.jpg

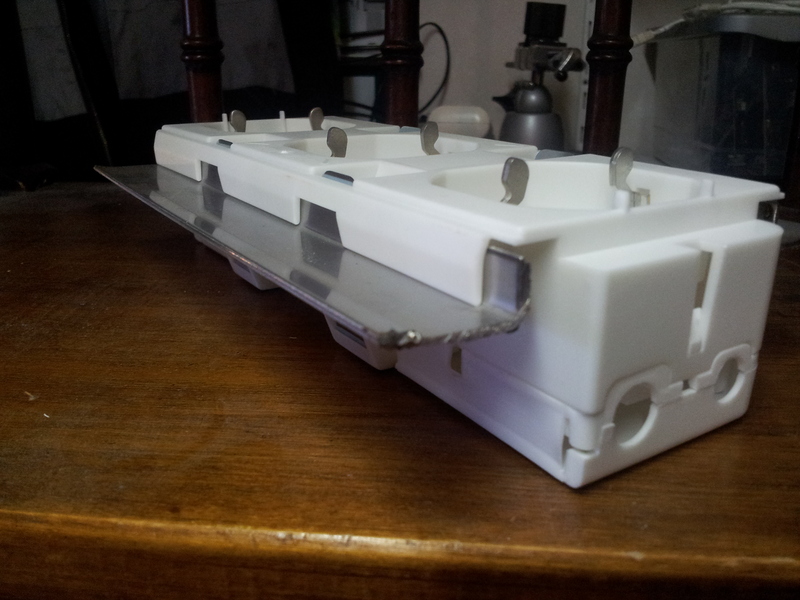

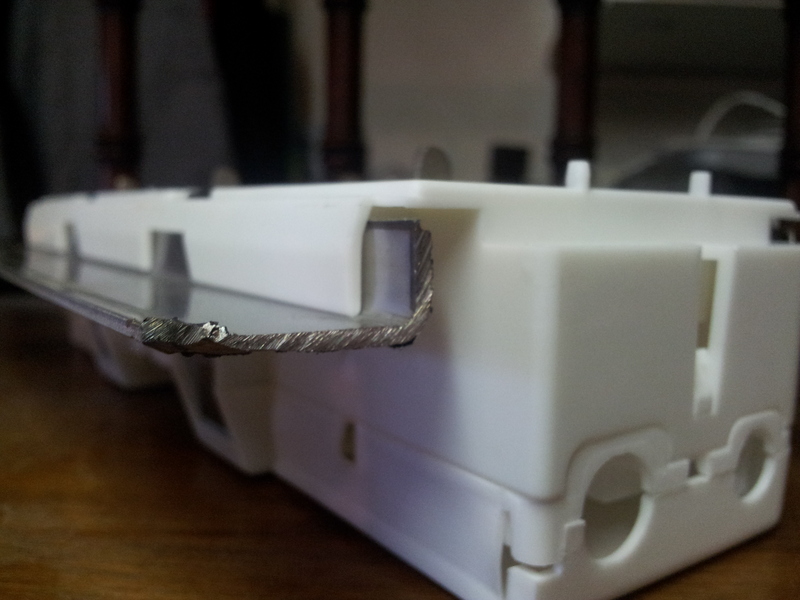

Nogmaals
http://www.uploadarchief.net/files/download/resized/20130406_151336.jpg

Nog een keer dan
http://www.uploadarchief.net/files/download/resized/20130406_151353.jpg

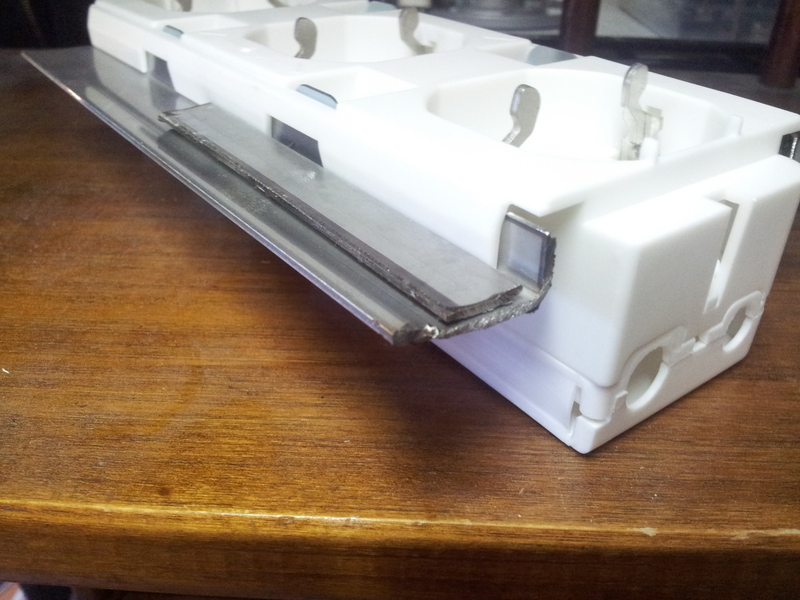

Vulplaatje
http://www.uploadarchief.net/files/download/resized/20130406_151458.jpg

Het gips was dunner dan de plastic rand van de WCD. Maar met een stukje restmateriaal was dit zo verholpen.

Nu nog even bedraden, en dan kan de TV er staan. :) Kan ik deze bakjes gelukkig nog gebruiken. :)

Componenten zijn gevuld met rook... Is het er uit dan werkt het niet meer.
Henry S.

Moderator

Op 6 april 2013 09:12:30 schreef ritmeester:
@Henry S.

Mooie en goede uitleg, waarvoor dank.

No problem!

Nu ik nog eens naar de foto kijk zie ik dat ik een fout heb gemaakt. De primaire kant is verkeerd aangesloten en de kern ligt er op z'n kop in... Arrrggg :(

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Een projectje wat ik voor mijn oom heb gemaakt. Hij wilde graag een knipperend lichtje in zijn dummy camera om bezoekers aan hun magazijn een veiliger gevoel te geven. Om het realistischer te maken vroeg hij of ik er een knipperend LEDje in kon zetten.
Mijn verwachting is dat 1 batterij ongeveer 1 jaar mee gaat.

De camera:
https://dl.dropbox.com/u/11183770/IMAG1029.jpg

Binnen werk:
https://dl.dropbox.com/u/11183770/IMAG1033.jpg

PCB:
https://dl.dropbox.com/u/11183770/IMAG1031.jpg

Verplichte onderkant:
https://dl.dropbox.com/u/11183770/IMAG1032.jpg

LED addicted... Fijnmalen en snuiven maar!! :P

wacht even

ik bedacht me net een heel oud project van my
Le Duckey
(ja zo heb ik hem toen genoemd)
het is een rc eend
geen duif maar wel een vogel

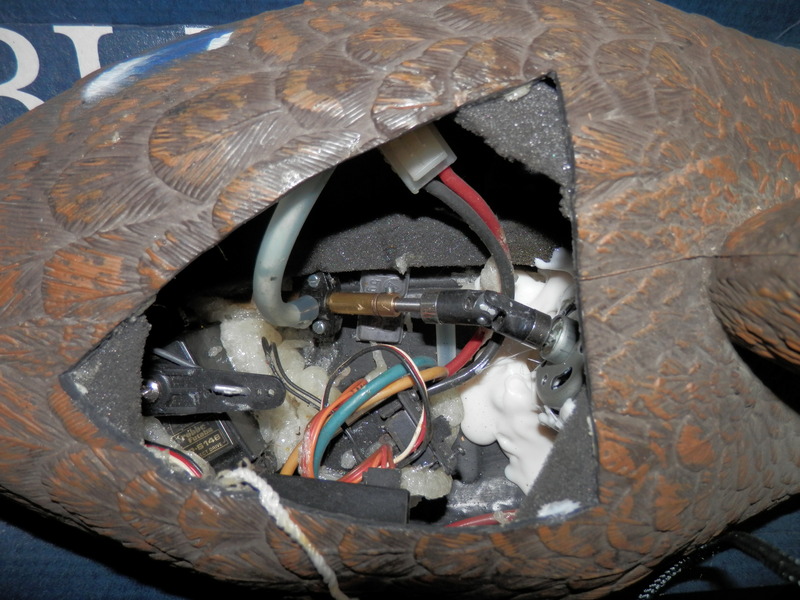

http://www.uploadarchief.net/files/download/p4070021.jpg

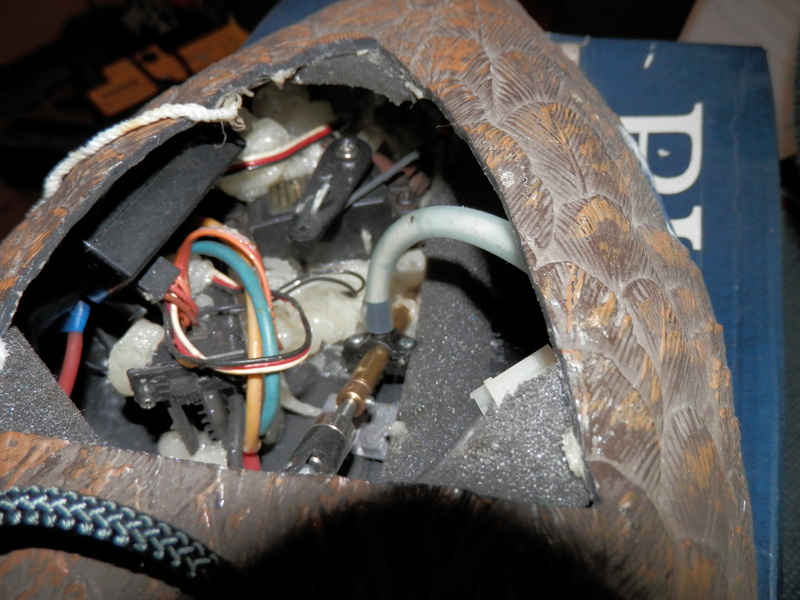

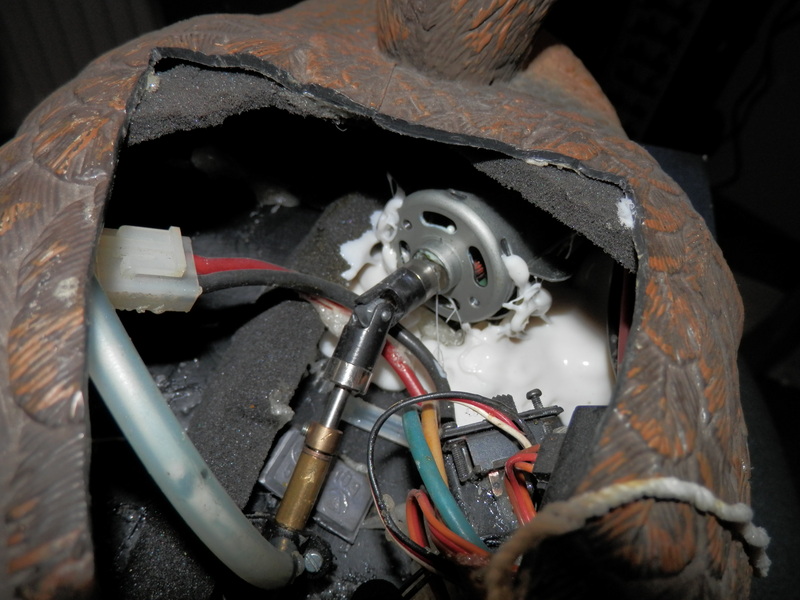

http://www.uploadarchief.net/files/download/p4070024.jpghttp://www.uploadarchief.net/files/download/p4070023.jpghttp://www.uploadarchief.net/files/download/p4070025.jpg

Weer eens wat anders dan een WC eend :P

Zo goed als het vroeger was, is het nooit geweest.
Henry S.

Moderator

Heren... ik heb even wat duiven afgeschoten. 16 offtopic posts in korte tijd is wel erg asociaal. Hebben we niets beters te doen... projekten afmaken? ;)

[Bericht gewijzigd door Henry S. op 7 april 2013 15:28:26 (21%)]

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
GJ_

Moderator

Op 7 april 2013 00:17:00 schreef Nieko:
Een projectje wat ik voor mijn oom heb gemaakt. Hij wilde graag een knipperend lichtje in zijn dummy camera om bezoekers aan hun magazijn een veiliger gevoel te geven.

Een bewakingscamera heeft nooit een knipperende led. Aan die ledjes herken je de dummy :-)
In de VS moet je nog oppassen met dummies ook:
http://nickcardenas.blogspot.nl/2010/07/dummy-camera-lawsuit.html
http://www.homelandsecuritynewswire.com/dummy-cameras-present-serious-…

Henry S.

Moderator

Op 6 april 2013 16:25:09 schreef Henry S.:
Nu ik nog eens naar de foto kijk zie ik dat ik een fout heb gemaakt. De primaire kant is verkeerd aangesloten en de kern ligt er op z'n kop in... Arrrggg :(

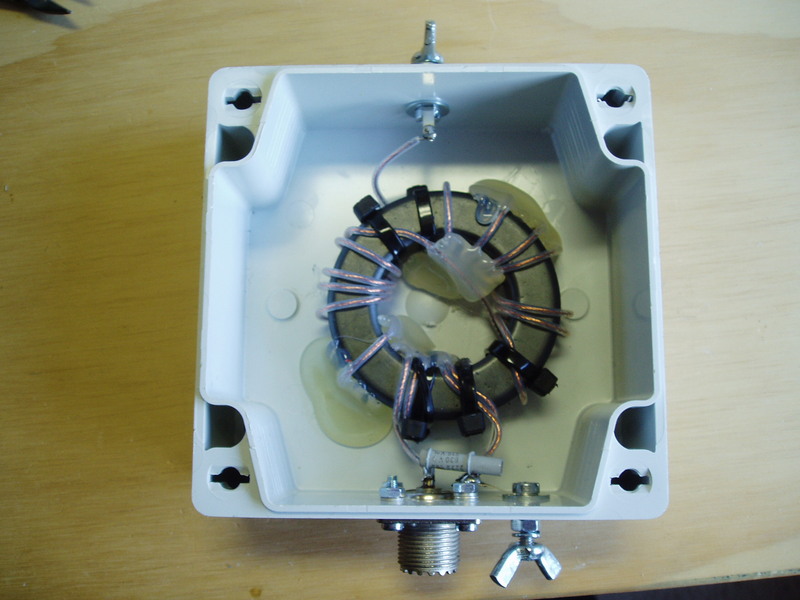

Dit is Versie 1.1 geworden:
