Show your projects! Part 28

Dit topic is gesloten


Heb de pcb's ergens gekocht of zelf laten maken ?

De software van Tom, de maker van de SDR-VNWA werkt ook onder W8 en heeft in het menu de mogelijkheid de N2PK VNA te selecteren. Die software is ook gratis en kan erg veel. (ik weet niet of dat hij met jou vna alles kan, zo zit er bv een RF-I/V mode in die natuurlijk alleen werkt met het test-head erbij.

Ik heb een 100kHz tot 110MHz analoge VNA. Dit is de eerste echte VNA van HP (uit 1968)
Een VNWA V2a, als kit gebouwd, ingebouwd met testset en voeding in een 19"behuizing. En een VNWA V3, deze heb ik met een eigen voeding overgezet in een RF dichte overdoos met bnc's op het front. Dit is het eerste exemplaar wat van de productie lijn liep en voor testen is gebruikt door Tom. De productie modellen hebben een hele goede afscherming maar deze had dat niet. Omdat ik toch bnc wilde en deze mooie RF dichte alu doos met afgeschermd voedingcompartiment had liggen.

Zodra ik GR-874 naar bnc connectors kan vinden (ivm mijn RF-IV en SDR-kits Ficture board met SMA connectors) komen er ipv bnc dus GR-874 connectors op. Ik heb namelijk een mooie collectie GR-874 spul, van trombonnes tot adapters, verzwakkers, mixer, airline, linestretcher, adjustable stub, load, etc)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Tidak Ada

Golden Member

Mooi opgebowd!
Ik zoek alleen de trafo bij je voeding. Die ziet er niet uit als een direct aan het net gekoppelde switcher...
Zit hij soms onder de prints van de VNA zelf? Geeft dat geen problemen uit en/of op het lichtnet?

[Bericht gewijzigd door Tidak Ada op 31 december 2013 14:46:06 (28%)]

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

er is een externe adapter, achterop het kastje zit een plug waar 16V DC op aangesloten wordt, geen switcher of 230V in het kastje..

Wist niet dat de SDR-VNWA software er ook op werkte, zal dat binnenkort eens proberen, heb wel de cal-kit samen met het breadboardje voor de SDR-VNA uit de UK besteld, handig om snel aan componenten te meten..

Ik heb op je website inderdaad fraaie projecten gezien, ook je artikelen over meten met een VNA zijn handig!

De HP instrumenten zijn erg robuust, voor de hobby super om te hebben, alleen de losse componenten die erbij horen zijn soms moeilijk te vinden, zoals bv een cal-kit..

Nadat ik de VNA gebouwd had ben ik mijn afsluitweerstanden eens gaan testen, onverwachte resultaten... Met 4punts meting heb ik de DC weerstand bepaald, die zat er soms best een eindje langs, bv de HP909A afsluiter van DC-18GHz die ik had gaf een DC weerstand van ruim 53 Ohm, de SMA weerstand uit de SDR calkit zat dichter bij 50 Ohm. Toch blijkt het qua refelection allemaal wel te kloppen..

Als iemand overigens een HP909A heeft ben ik benieuwd naar de DC weerstand, misschien is de mijne in het verleden een beetje te warm geworden en daardoor in de surplus terecht gekomen...

De weerstandwaarde zelf is niet zo van belang. Tenminste bij de VNWA, zolang je de vna maar verteld wat je gebruikt incl paracitaire parameters (Z dus). Daarnaast moeten ze stabiel zijn. (qua temp)
Er zijn ook wat testjes om je calibratie te controleren. (T-check, airline) maar onder de 60 MHz is een stuk eenvoudiger dan boven de 500 MHz.

Een echte cal kit is niet voor niks extreem duur, zo een waar je alleen met mondkapje voor en met handschoenen aan mag komen (met mini moment sleuteltje en alles meestal in een hardhouten kistje).
Die worden geleverd met alle specs erbij, vaak zelfs op een USB stick om ze in de vna van dat merk te laden)

Gebruikte versies schijnen niet altijd erg betrouwbaar te zijn. Kan best dat zoiets alleen voor 20G niet meer goed is, dan is het voor ons nog primas, maar volgens wat ik hier en daar hoor (en van iemand fotos heb gezien, die een keer of 5 een oor is aangenaaid en daarna pas genoeg had om een bruikbare set samen te stellen en te laten calibreren) wordt er op ebay nogal gerotzooid en krijg je vaak zelfs niet eens wat de foto laat zien.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
Tidak Ada

Golden Member

Op 31 december 2013 15:29:02 schreef Peter_dtn:
er is een externe adapter, achterop het kastje zit een plug waar 16V DC op aangesloten wordt, geen switcher of 230V in het kastje..

[....]

Ah, juist! ;)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

eindelijk naar erg lange tijd (3/2011)
hij is vorig jaar op de 31ste afgerond
hij is vandaag in een behuizing gezet
er moet nog een plexiglas/houten deksel komen
een half om half deksel
dit is omdat er nog knoppen op moeten
het is een klok met een iv18 buis
en dan gebouwd met obseliete teschnieken
555 voor de 24V (boosterchips waren er niet echt)
lm317 voor de gloeidraaden (ik wist niet beter)
atmega328 met duemilanova software en software die alleen werkt met een oude arduino loader

http://imageshack.us/scaled/medium/849/r429.jpg
http://imageshack.us/scaled/medium/850/60yy.jpg
http://imageshack.us/scaled/medium/839/3wja.jpg
(foto's zijn klikbaar)
de oplettenden onder ons zullen zien dat er iets niek klopt
de klok loopt niet
dat komt omdat het uitschakelen van het hoogvoltage een puls geeft
de ds1307 schakeld hierdoor uit
als ik de knoppen heb kan ik hem weer inschakelen via het setup menu

http://www.youtube.com/watch?v=ZnsUllwIMS0

[Bericht gewijzigd door robt797 op 3 januari 2014 02:37:45 (12%)]

Waarom die buis zo ver in de achtergrond geplaatst ? zonde

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl

mijn ontwerp van destijds was niet zo efficient
waarodoor de hele print verkeerd is

ik vind het wel goed zo
(mooi voor op de kast)

Tidak Ada

Golden Member

Hmmmm.... Als dit de frontzijde moet zijn, zou ik de bedrading toch wat strakker en ordelijker hebben gelegd. Nu loopt hij zelfs voor het dispaly langs :*

Mooi om eens te oefenen met kabelbundelen met wasdraad, ook een oude techniek!

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

dar bundelen kan ik al

geleerd op school

en de ene draad voor het display langs
is de schakelaar om het hoogvoltage uit te zetten

deze word verweiderd

Op 3 januari 2014 10:06:03 schreef Tidak Ada:

Mooi om eens te oefenen met kabelbundelen met wasdraad, ook een oude techniek!

Even gezocht op google, niets gevonden (of niet goed gezocht).. Kun je me meer vertellen? Ik leer graag meer over afwerking.

Lambiek

Special Member

Hier nog een klein projectje van mij.
Het is een interface voor Profilab, in samenwerking met pic_controllers. Op deze manier kan je via profilab met de com_poort of de usb_poort een pic_controller aansturen. Of met een pic_controller profilab bedienen.

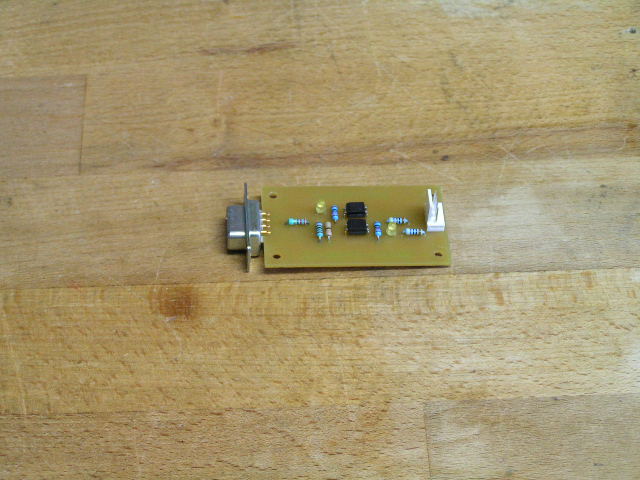

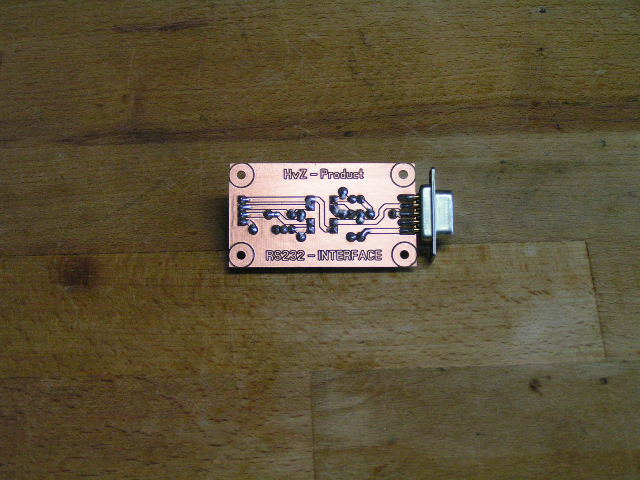

Hier het printje:

http://www.uploadarchief.net/files/download/interface%20voor%20profilab_1.jpg

http://www.uploadarchief.net/files/download/interface%20voor%20profilab_2.jpg

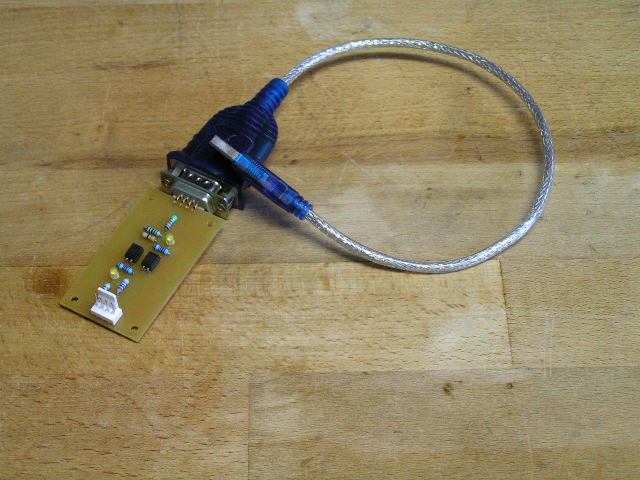

En hier de print met een usb naar serieel converter.

http://www.uploadarchief.net/files/download/interface%20voor%20profilab_3.jpg

Hier een programma gemaakt met profilab, het dient om een relaiskaart aan te sturen met profilab via een PIC16f887.

http://www.uploadarchief.net/files/download/programma%20profilab.doc

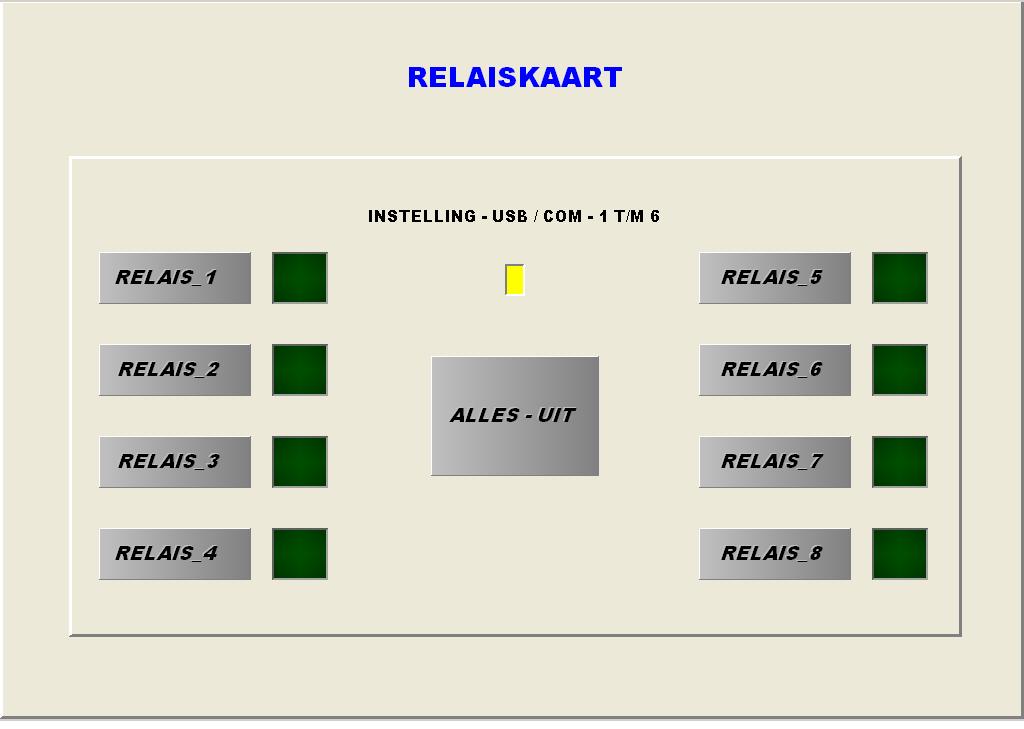

En hier de frontplaat.
Op de frontplaat kan je com één tot en met com zes instellen (in het gele vlakje). Het kan eventueel tot com negen, maar dan moet het programma aangepast worden

http://www.uploadarchief.net/files/download/resized/frontplaat%20relaiskaart.jpg

De communicatie met de pic verloopt via het commando RSIN en RSOUT, je kan zowel van profilab naar de pic schrijven, als van de pic naar profilab.

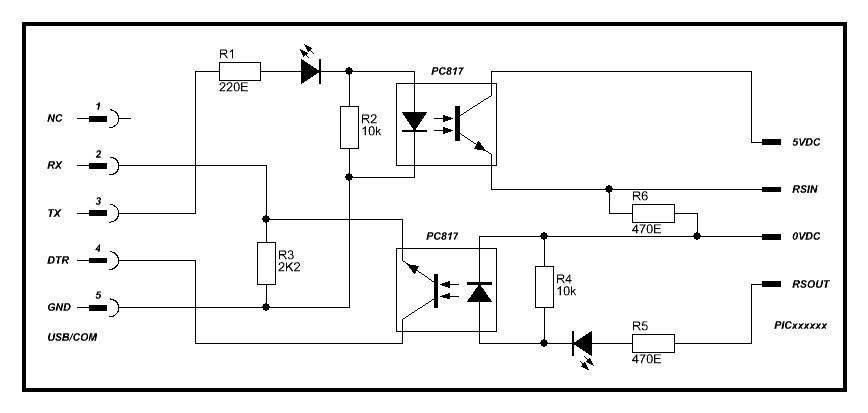

Hier het aangepaste schema voor de interface.

http://www.uploadarchief.net/files/download/interface%20-%20profilab_exper_1.jpg

Heb het toch aangepast, de DTR_PIN wordt pas hoog als het programma loopt. Ik had zitten meten terwijl het programma niet draaide, en ging er van uit dat de pin laag bleef.

Dit is mooier zo, nu is het geheel helemaal gescheiden.

Als je haar maar goed zit, GROETEN LAMBIEK.

Hoe snel kan de serial verbinding met een pc817 op de datalijnen? 80Khz?

Tidak Ada

Golden Member

Op 3 januari 2014 02:35:44 schreef robt797:
[....]
en dan gebouwd met obseliete teschnieken

Op 3 januari 2014 12:11:51 schreef robt797:
dat bundelen kan ik al

geleerd op school

[....]

Kabelbundelen ouderwets? Kom nou:

http://upload.wikimedia.org/wikipedia/commons/thumb/3/39/MER-2_On_Lander_Prelaunch_PIA04849.jpg/800px-MER-2_On_Lander_Prelaunch_PIA04849.jpg

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Ik wil mijn nieuwe project(je) graag delen. Ik wilde iets gaan doen met 16 segments LED display's en met PCB ontwerp en deze PCB dan laten maken. Dat laatste heb ik nog nooit gedaan dus dat is een leuke uitdaging. Ik ga klein beginnen, mocht de PCB mislukken dan ga ik niet voor al te veel geld het schip in.
Dit is wat ik in gedachten heb :
Een klein printje, 42 bij 16 mm ongeveer, rechtop staand, daar zit dan 16 segments display op (cijferhoogte 0,5 inch, rood) en een WS2803 PWM Led driver IC (DIP28 uitvoering), hiermee is de display serieel aan te sturen en je kunt de printjes naar believen naast elkaar plaatsen en de clock en datalijnen doorlussen. Het ding gaat Lumitron heten (eigen verbastering van Numitron...) De L staat dan voor Led.
Op deze manier kun je met slimme software elke digit (elk segment zelfs) aansturen en ook dimmen. Er vind geen multiplexing plaats dus de segmenten branden constant (op de ingestelde PWM waarde). De maximum stroom per segment is 21 mA bij volle aansturing.
Nadeel kan zijn dat het stroomverbruik nogal hoger ligt dan bij multiplexen, voordeel is dat de microcontroller geen timers of interrupt hoeft bij te houden voor het multiplexen.
Ik ben al bezig met het printje, ik heb een opzetje gemaakt op breadboard met drie "modules" aan een Arduino UNO:
http://i10.photobucket.com/albums/a134/Rlnd/Lumitron/20140104_093843_zpsd94826cc.jpg

Lambiek

Special Member

Op 3 januari 2014 17:00:20 schreef peter79:
Hoe snel kan de serial verbinding met een pc817 op de datalijnen? 80Khz?

Ik zou het niet weten, maar voor deze toepassing is het meer dan snel genoeg. Ik haal bijv een analoog signaal binnen (verstuurd door een pic) op profilab, en dat gaat naar een schrijver, (in profilab gemaakt) daar is de snelste schrijfstand één miliseconde. En dat houd hij op zijn sloffen bij, dus voor mij snel genoeg. :)

Als je haar maar goed zit, GROETEN LAMBIEK.
Sjoerd Kreyns

Golden Member

Op 3 januari 2014 15:17:25 schreef Lambiek:

En hier het schema.

[afbeelding]

Kan je de +5V voor de onderste opto niet beter uit de seriële poort halen? (Bijvoorbeeld de DTR pin en een 78L05). Nu is het niet galvanisch gescheiden.

Het is wel een mooi klein printje!

SMD weerstandjes zoeken in grijze vloerbedekking is ook een uitdaging ... 8*1=255 ... Het nadeel van ruimte: Als je het hebt, staat het binnen de kortste keren weer vol.
Lambiek

Special Member

Op 3 januari 2014 19:46:02 schreef Sjoerd Kreyns:
Kan je de +5V voor de onderste opto niet beter uit de seriële poort halen? (Bijvoorbeeld de DTR pin en een 78L05). Nu is het niet galvanisch gescheiden.

Ja dat was nog mooier geweest, maar helaas.
Ik heb verschillende compoort opties in profilab, maar bij deze krijg ik er natuurlijk net geen spanning uit. Ik kan met deze module alleen maar 8_bits data verzenden en ophalen. Je kan verschrikkelijk veel met profilab, maar ook niet alles. :)

Als je haar maar goed zit, GROETEN LAMBIEK.

Op 3 januari 2014 17:00:29 schreef Tidak Ada:
[...]
[...]
Kabelbundelen ouderwets? Kom nou:

[afbeelding]

Je kon beter linken naar het origineel:
KLIK
Pas daar lijkt het erop dat ze de ouderwetse bundelmanier gebruiken, naast het vastzetten aan de ondergond, maar ook op die foto kun je het niet duidelijk zien, kunnen net zo goed Ty-Raps zijn ;)
Maar goed, hier een link: Cable lacing

Some organizations have in-house standards to which cable lacing must conform, for example NASA specifies their cable lacing techniques in chapter 9 of NASA-STD-8739.4.

STD-8739.4 Vanaf pagina 40, blijft een mooie techniek :-) Heb het zelf helaas nog nooit gedaan.

Tidak Ada

Golden Member

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Dit keer wel zelfbouw maar dan iets wat ik niet snel doe: een kitje. Dit is een test fixture voor mijn VNWA.

http://www.pa4tim.nl/wp-content/uploads/2010/11/vnwa_fixturekit3.jpg

Op de laatste beurs in Friedrichafen heeft Tom een soort cursaus gegeven en daarvoor was door Kurt, een Deense zendamateur en professioneel VNA gebruiker deze fixture gemakt. Het kwam met alle onderdelen en het cursus manual. Niet dat ik de cursus nodig heb ;-) maar het fixture leek me erg handig en zo netjes krijg ik het zelf nooit.

Ter gelegenheid van dit ook mijn VNWA maar eens verder ingebouwd samen met een voeding in een RF dichte doos. Deze past precies met accesoires en laptopje in een koffertje.

http://www.pa4tim.nl/wp-content/uploads/2010/11/vnwa_front_housing.jpg

Meer plaatjes:

http://www.pa4tim.nl/?p=676

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Op 3 januari 2014 17:31:17 schreef Lambiek:
[...]
Ik zou het niet weten, maar voor deze toepassing is het meer dan snel genoeg. Ik haal bijv een analoog signaal binnen (verstuurd door een pic) op profilab, en dat gaat naar een schrijver, (in profilab gemaakt) daar is de snelste schrijfstand één miliseconde. En dat houd hij op zijn sloffen bij, dus voor mij snel genoeg. :)

Zou je dat eens willen testen waar de grens ligt?

Ter gelegenheid van dit ook mijn VNWA maar eens verder ingebouwd samen met een voeding in een RF dichte doos

Is dat de behuizing die ik ((x = rechts) (y = midden)) zie op het plaatje bovenaan in jouw franstalige tutorial? :-)

@Shiptronic: ik was de "http://" vergeten. Is nu aangepast.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
