Ergens in maart 2013, had ik een 5 digit Frequency Counter gemaakt. Nou had ik ooit in 2012 al een LTC1799 generator printje op ebay gekocht waar ik tevreden mee was. Later vond ik op ebay weer een ander printje met dezelfde LTC1799 erop van Pandatron, die nog mooier was dan die de eerste.

Uiteindelijk heb ik alles in 2 weekenden netjes in een mooi kastje gebouwd. Het is zo'n print switch behuizing die vroeger heel populair waren en nu bij knutselaars omdat ze mooi en handig zijn.

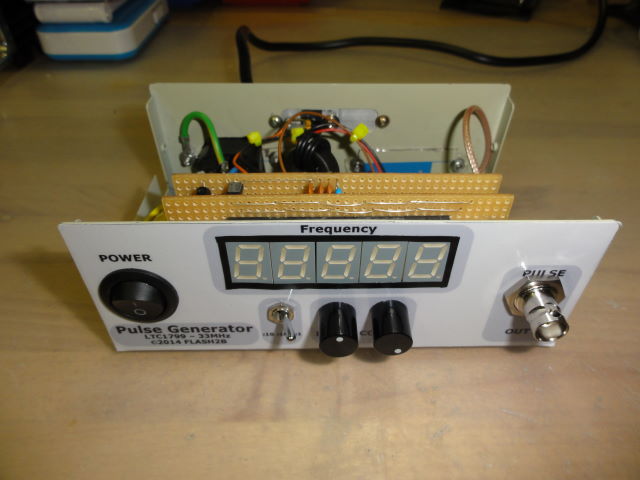

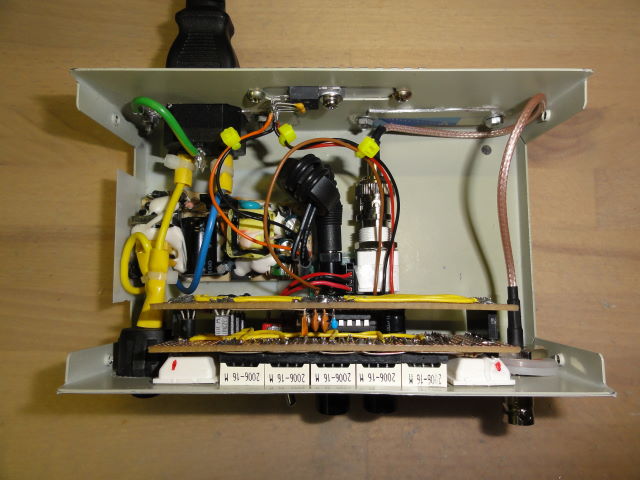

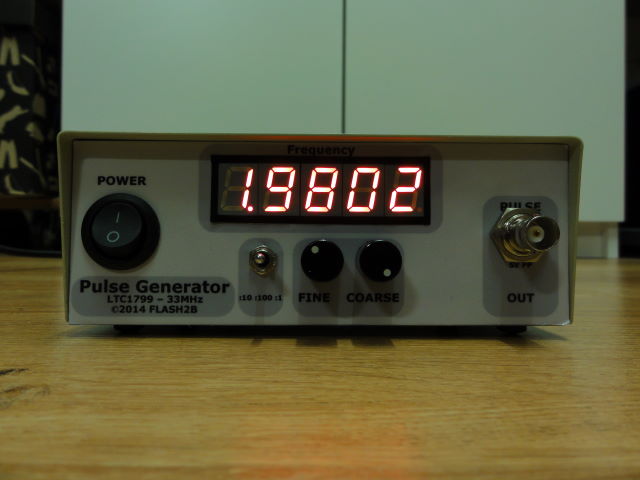

In de behuizing zit een binnenwerk van een 12V stekker voeding, het LTC1799 printje, een 7805, de frequency counter, en de bedrading. De BNC naar buiten heb ik met een pig-tail uitgevoerd met een supermooi (glimmend) BNC chassis deel. Het stuk blik dat ik voor de uitlezing eruit gezaagd heb, heb ik zelfs hergebruikt voor afdekplaatjes aan de achterkant.

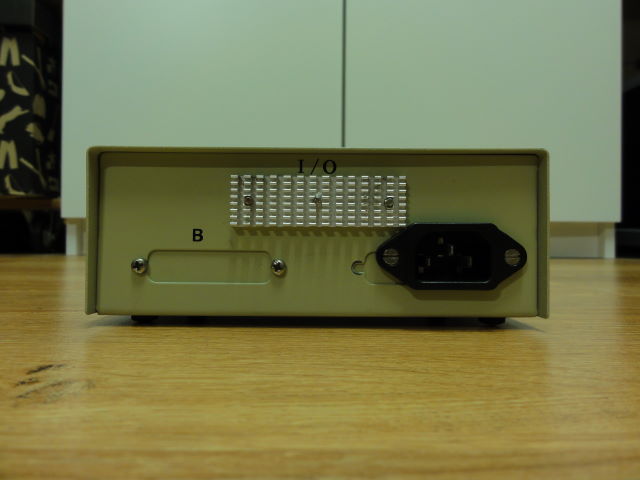

Het front is gemaakt met MS Visio, in de stijl van mijn andere ontwerpen. De achterkant is nog zoals die was, maar dan met een netstekker en een koelplaatje voor de 7805.

http://www.uploadarchief.net/files/download/dsc08340_cleaned.jpg
http://www.uploadarchief.net/files/download/dsc08341_cleaned.jpg
http://www.uploadarchief.net/files/download/dsc08343_cleaned.jpg
http://www.uploadarchief.net/files/download/dsc08344_cleaned.jpg
http://www.uploadarchief.net/files/download/dsc08345_cleaned.jpg

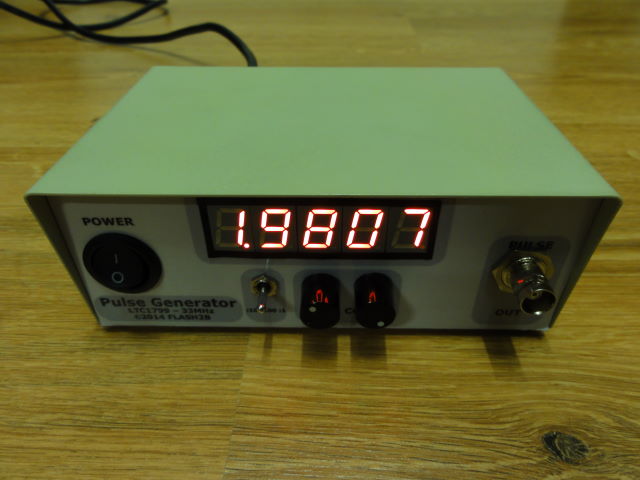

Doordat ik de laatste 3 foto's zonder flits heb genomen, ziet de display er wat flets uit, maar in werkelijkheid is het nog mooier geworden.

They say attention is a shovel. It's time to dig 'em out.

Die kastjes zijn idd. heel handig om er zelfbouw-spul in te stoppen.

Toch een opmerking over het frontpaneel:
Wat is 1.9802? 1.9802Hz? 1.9802kHz? 1.9802MHz?

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Waar haal je dat soort kastjes nou eigenlijk?

Edit: zijn ze ook op Ebay te koop? Ik heb wel eens zitten zoeken maar ik kon niet zoveel vinden? Zo ja, welke zoekterm moet ik gebruiken?

[Bericht gewijzigd door DutchEngineer op vrijdag 24 januari 2014 22:12:31 (61%)

@pros
De software in de PIC 16F628 is van Wolfgang "Wolf" Büscher, DL4YHF.

Als een punt vast brand is het MHz, knippert die snel dan is het KHz en langzaam knipperen is Hz.

@RVL-Electronics
Dit kastje is gekocht in Rosmalen in 2012. Maar op marktplaats en op vrijmarkt op koninginnne dag zijn ze ook te vinden.

[Bericht gewijzigd door flash2b op vrijdag 24 januari 2014 21:37:51 (25%)

They say attention is a shovel. It's time to dig 'em out.

radio amateur beurs, grote bedrijven NOS

Als een punt vast brand is het MHz, knippert die snel dan is het KHz en langzaam knipperen is Hz.

Ow! Dan mag je geen alcohol nuttigen als je het ding gebruikt! Een overmaat van dat spul in je bloed, en je ziet de DP trager knipperen... :-)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Naar aanleiding van dit topic ben ik wat aan het stoeien geweest met een testopstelling. Of je dat nou een "project" mag noemen, laat ik in het midden...

http://prosje.be/Projects/DSCN1288.JPG

Resultaten kan je hier terugvinden.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Maar natuurlijk is dat ook een project te noemen.

Was de capaciteit van je probe niet teveel van invloed op de meetresultaten?

If you want to succeed, double your failure rate.

In dat geval zou de probe op PA5 (CH1) een extra-belasting voor de uitgangspin moeten vormen.
Echter, als ik die weghaaal krijg ik nog steeds hetzelfde signaal op CH2 te zien.

Toen ik de probe op de voedingslijn zette, begon het zaakje spontaan prima te draaien.

Mooi toch? Magische effecten maken elektronica juist zo boeiend! :-)

[Bericht gewijzigd door pros op zaterdag 1 februari 2014 17:30:41 (33%)

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Ik zeg het, omdat ik zelf weleens een breadboard heb gehad met een PIC erop, waarbij ik geen 100nF over de voedingspennen had gezet en de PIC niet fatsoenlijk liep.

Toen ik de probe op de voedingslijn zette, begon het zaakje spontaan prima te draaien.

If you want to succeed, double your failure rate.

Niet echt heel bijzonder, maar bijzonder voor mij. In mijn andere topic ben ik op zoek naar wat meer HF ervaringen en metingen daarmee.

Gebruiker rbeckers attendeerde mij om een Colpitts-oscillator te bouwen in plaats van een blokgolf generator voor de metingen.

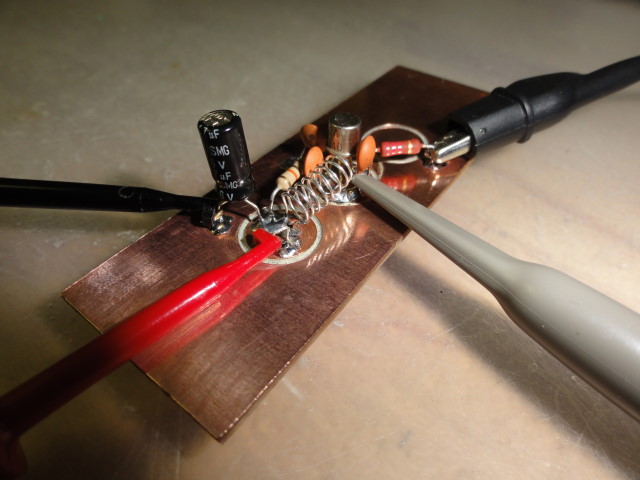

Ik had besloten dat dit maar eerst mijn eerste ervaring met deadbug/manhattan style bouwen moest zijn, want meestal gebruik ik baantjes print. Het is gelukt de oscillator werkte in één keer!

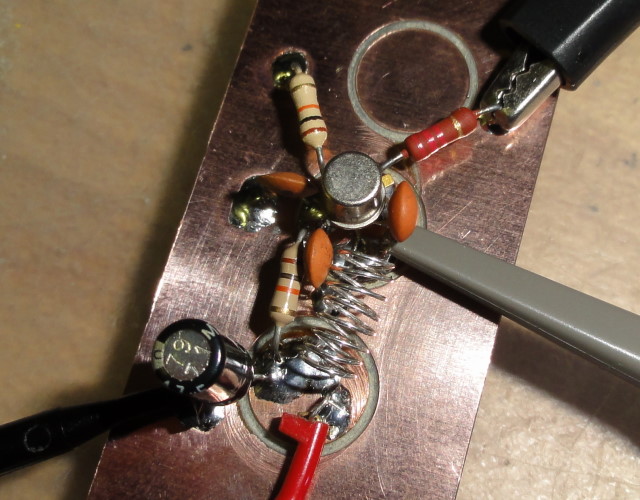

Ik heb een holle frees gebruikt om drie eilanden te maken, en een bolfreesje om een eiland in drie stukjes onder de transistor te maken.

Deze manier van bouwen gaat heel erg snel zeg! De print zat zo in elkaar, en ziet er erg fred101 uit!

http://www.uploadarchief.net/files/download/dsc08366_cleaned.jpg
http://www.uploadarchief.net/files/download/dsc08367%20(1)_cleaned.jpg

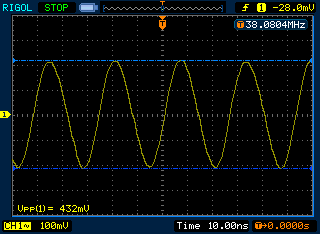

Dit is de sinus de eruit komt:
http://www.uploadarchief.net/files/download/colpitt%20oscillator.png

De spoel is zelf gemaakt uit een stukje zilverdraad en is 0,15µH. Jammer genoeg haal ik niet de 'beloofde' frequentie van 50MHz, maar ik ben er wel blij mee.

Ben benieuwd of ik geslaagd ben :)

They say attention is a shovel. It's time to dig 'em out.

Hello CO'ers

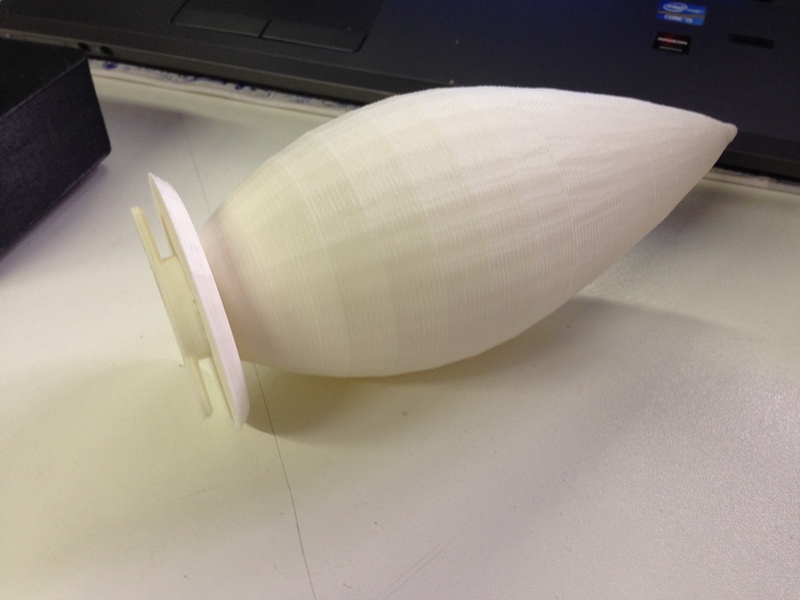

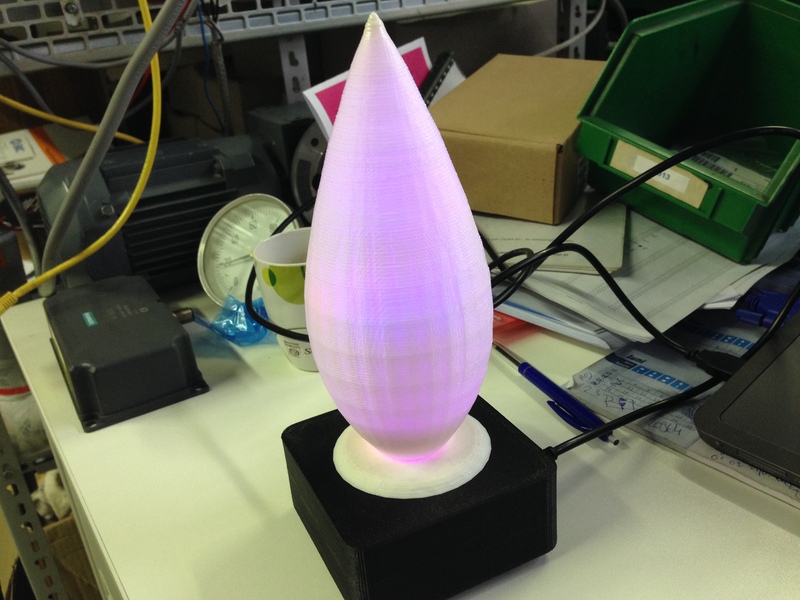

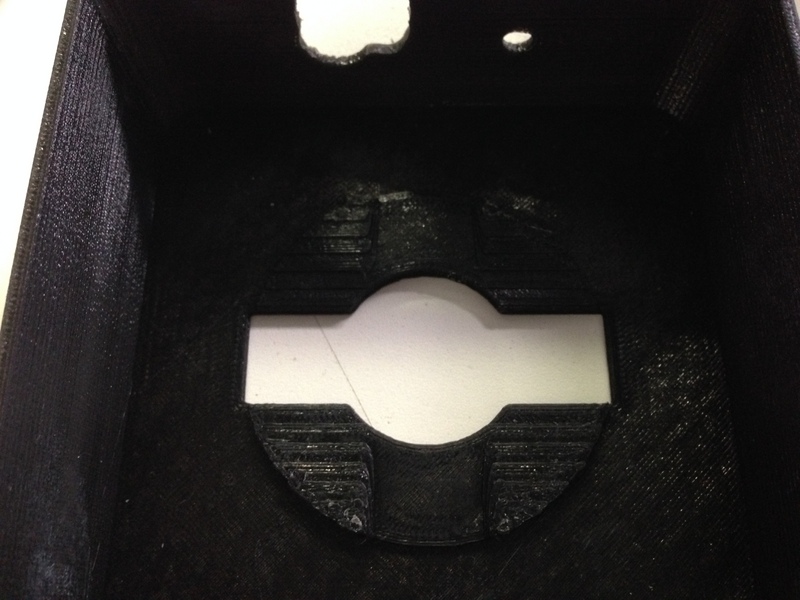

Ik heb de nieuwe 3D printer die we op het werk hebben even gebruikt om een sfeerlampje te maken :-)

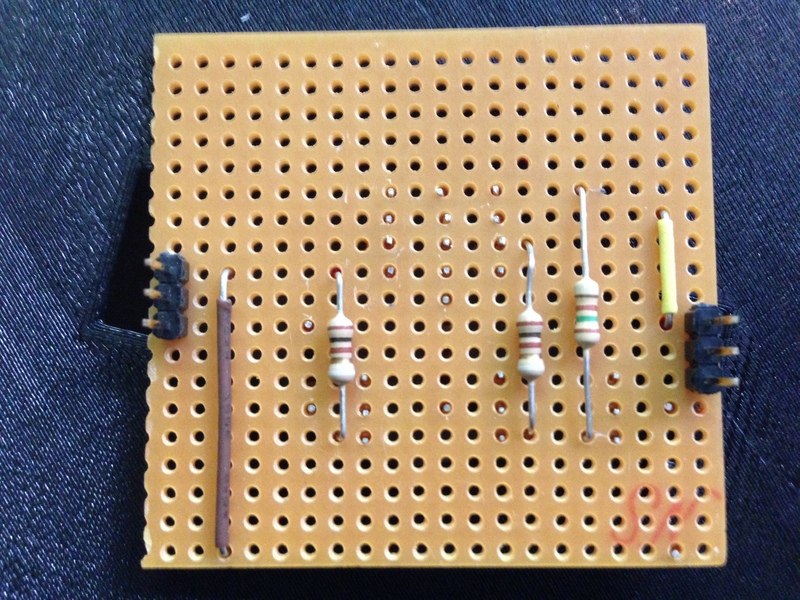

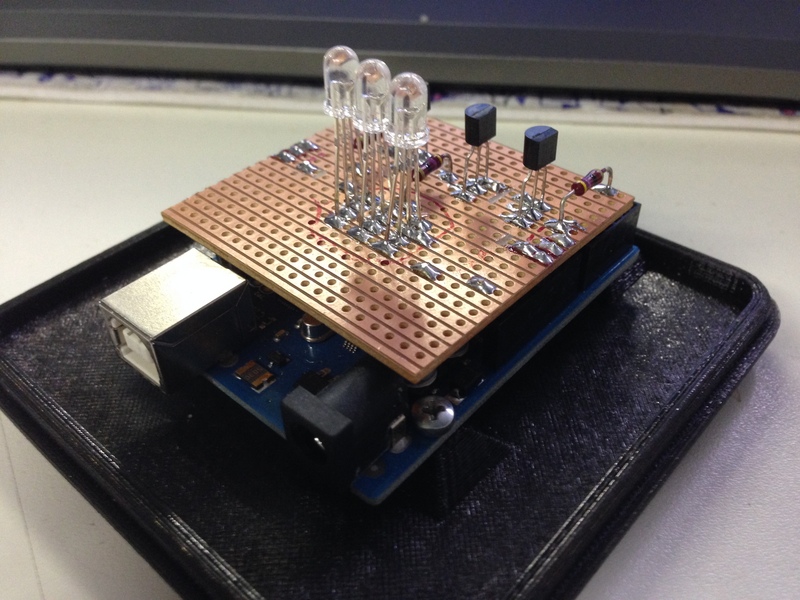

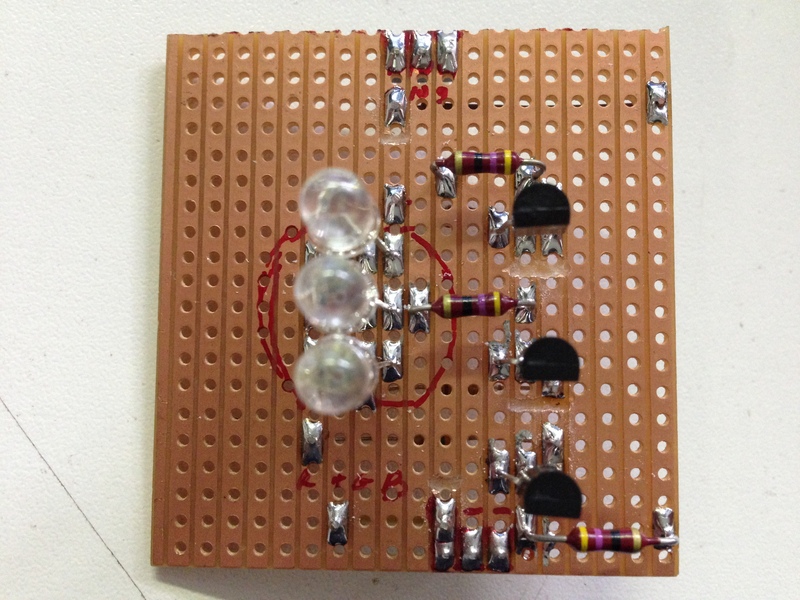

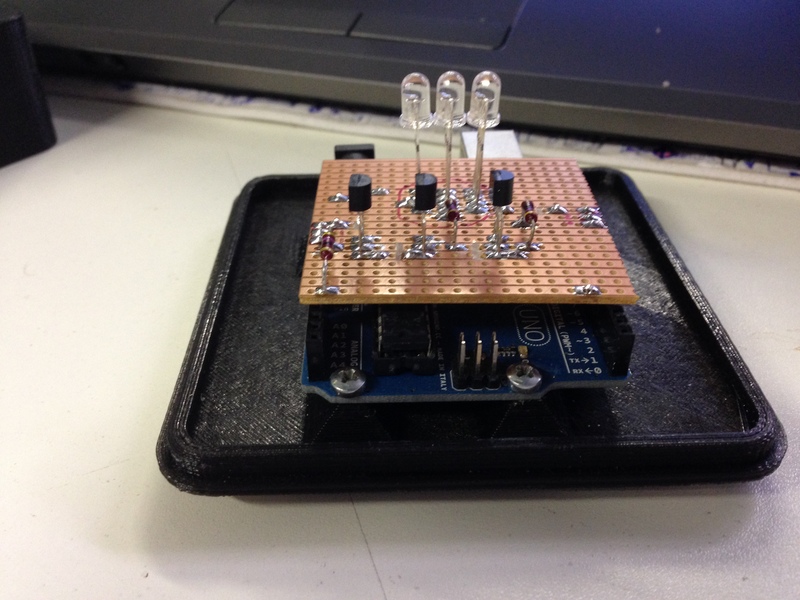

Met een Arduino Uno en een zelfgemaakt "shieldje" met 3 RGB led's.

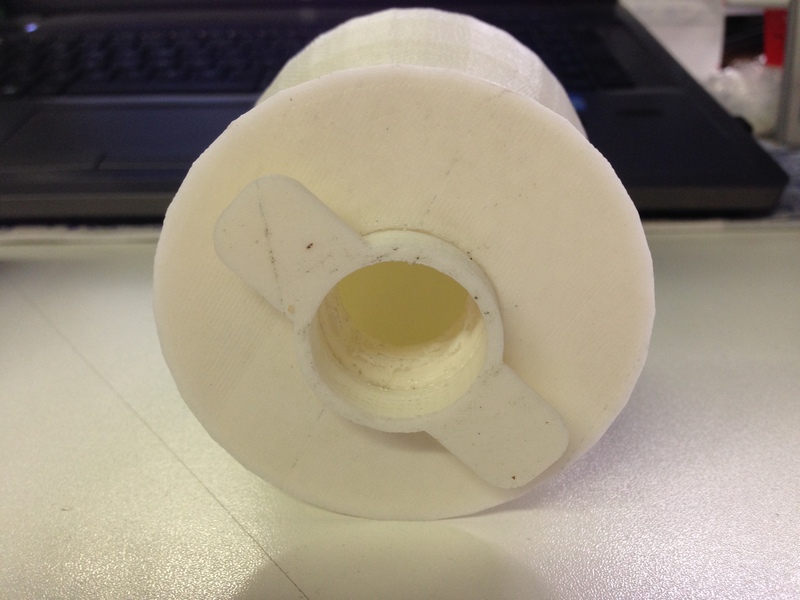

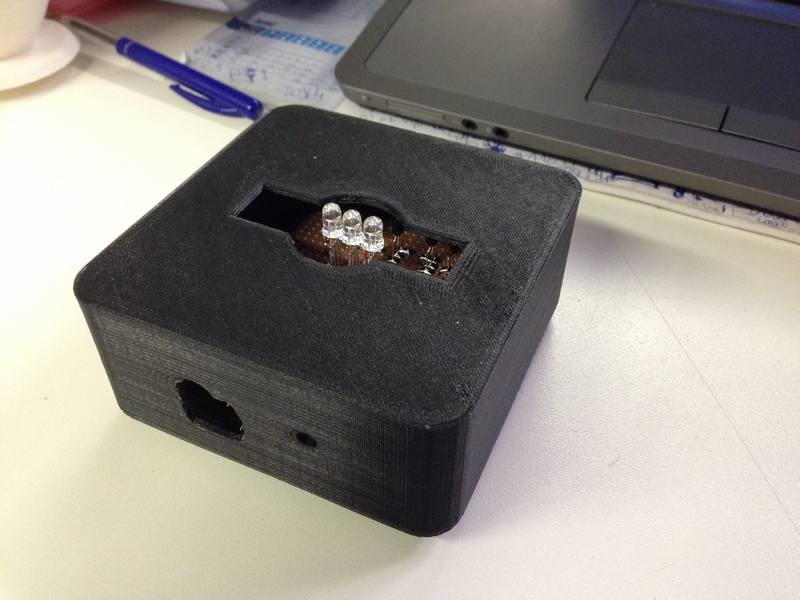

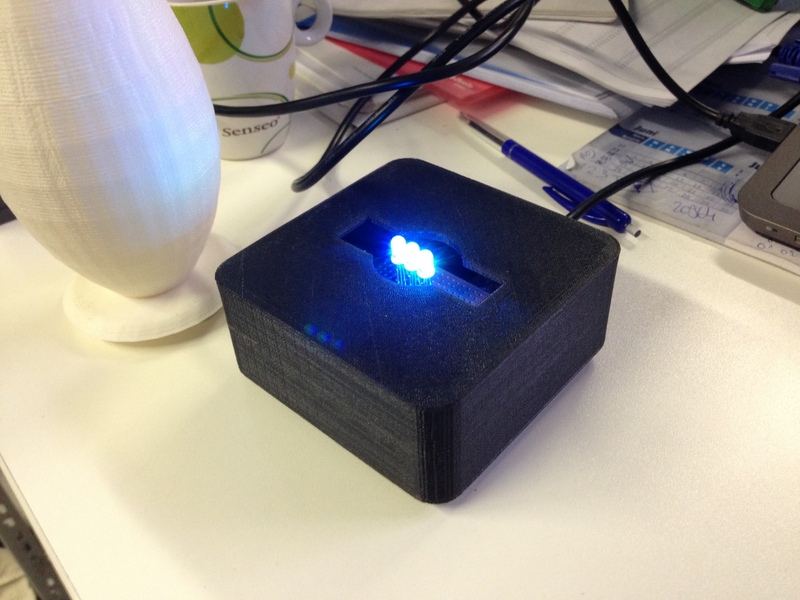

even wat plaatjes :-)

http://www.uploadarchief.net/files/download/resized/photo%205-02-14%2015%2036%2033.jpg

http://www.uploadarchief.net/files/download/resized/photo%205-02-14%2015%2036%2042.jpg

http://www.uploadarchief.net/files/download/resized/photo%205-02-14%2015%2036%2053.jpg

http://www.uploadarchief.net/files/download/resized/photo%205-02-14%2015%2037%2011.jpg

http://www.uploadarchief.net/files/download/resized/photo%205-02-14%2015%2037%2052.jpg

http://www.uploadarchief.net/files/download/resized/photo%205-02-14%2015%2038%2000.jpg

http://www.uploadarchief.net/files/download/resized/photo%205-02-14%2015%2038%2013.jpg

http://www.uploadarchief.net/files/download/resized/photo%205-02-14%2015%2038%2048.jpg

http://www.uploadarchief.net/files/download/resized/photo%205-02-14%2015%2040%2040.jpg

http://www.uploadarchief.net/files/download/resized/photo%205-02-14%2015%2040%2051.jpg

Even nog een schemaatje

http://www.uploadarchief.net/files/download/resized/rgb%20shield.jpg

" Assumption is the mother of all f*ckups ", toch trap ik er geregeld in.... How to kill a mosquito with an elephant? --> Surfin' on a AMD RyZen 9 5900x, 12 cores @ 3.7GHz, opgekieteld naar 4.9GHz.
Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie.

Nou ja.... Hij heeft er wel enkele uurtjes aan geprint.... :-p

" Assumption is the mother of all f*ckups ", toch trap ik er geregeld in.... How to kill a mosquito with an elephant? --> Surfin' on a AMD RyZen 9 5900x, 12 cores @ 3.7GHz, opgekieteld naar 4.9GHz.

Nee, ik bedoel die printer leren kennen, een 3-D ontwerp maken en dan nog wat elektronica er in frotten (overigens wèl netjes, hoor ;) )....

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie.
EricP

mét CE

Op 1 februari 2014 13:47:11 schreef pros:
Resultaten kan je hier terugvinden.

Mooi stukkie text, pros. Voor de vorm: lees dit nog ff - er zit een verschil tussen 'bypass' en 'decoupling'.

@de_kuhne: Gaaf stukje werk. En joh... je hoeft er toch niet bij te zijn als die printer bezig is? :) Zag laatst zo'n Velleman ding in actie. Leuk, maar ik was niet echt onder de indruk van de 'print kwaliteit'. Zal vast in de tijd wel beter worden...

@ ericp : het zo'n velleman printer die we hebben, en inderdaad de kwaliteit is niet zo super, je zit natuurlijk met een nozzle van 0,5mm.
De minimum laagdikte is 0,25 mm. Niettemin kan je er mooie en leuke dingen mee maken.
Andere printers kunnen met een veel betere resolutie printen maar kosten dan ook 4 keer zoveel.

Na een beetje nadremelen en schuren met een fijn schuurpapiertje is het resultaat wel ok.

Edit: je hoeft er inderdaad niet bij te zitten, maar dat doe je eerste keren toch, het is vrij indrukwekkend vind ik... :-p

[Bericht gewijzigd door KoenP op woensdag 5 februari 2014 18:15:02 (14%)

" Assumption is the mother of all f*ckups ", toch trap ik er geregeld in.... How to kill a mosquito with an elephant? --> Surfin' on a AMD RyZen 9 5900x, 12 cores @ 3.7GHz, opgekieteld naar 4.9GHz.

Ik vind het een heel leuk ding. Het doet me denken aan een spelletje The sims. waar de mensen zo'n vergelijkbaar ding boven hun hoofd hebben. (je moet het spel kennen of gezien hebben om te weten wat ik bedoel)

Ondanks dat de kwaliteit misschien niet super is kun je er toch een hele hoop dingen mee maken. Wat ik me wel afvraag hoe sterk is zo iets.

Op 1 februari 2014 13:47:11 schreef pros:
Naar aanleiding van dit topic ben ik wat aan het stoeien geweest met een testopstelling. Of je dat nou een "project" mag noemen, laat ik in het midden.

Resultaten kan je hier terugvinden.

Even voor de duidelijkheid, klopt deze conclusie:
Je moet ze wél plaatsen maar bij zeer korte kabellengtes kom je er misschien nog wel mee weg als je geen koppel c's plaatst?

Dat hangt dan weer af van je voeding, en kabellengte en -dikte en eventuele inductie van sporen die daar achter nog komen. En natuurlijk hangt het dan ook nog sterk af van de chip die je voor ogen hebt.

Ik zou niet inzien waarom je zou overwegen om ze NIET te plaatsen.

If you want to succeed, double your failure rate.

Gewoon plaatsen, voor de prijs (1ct per stuk ofzo) hoef je het niet te laten.

Zo goed als het vroeger was, is het nooit geweest.

Ja, gezien de prijs gewoon plaatsen, dat begreep ik al. Maar dan was het experiment niet nodig. Ik ben meer benieuwd of mijn interpretatie van het scoopbeeld juist is.

De test was enkel bedoeld om aan te tonen wat het effect is, wanneer je een sterk-wisselend stroomverbruik combineert met een lange/korte voedingslijn.
Als je naar het onderste plaatje op mijn webstek kijkt, dan zie je dat er nog flink wat rimpel overblijft als er wèl een ontkoppel-C van 100n aanwezig is. Daar hoort op z'n minst een MLCC of een tantaal van 10µF bij.

En in dit geval blijft de AVR werken, ondanks de spanningsdip. Maar met een D-flipflop ('595, '74, '574) ernaast, mag je de gekste dingen verrwachten...

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Wasluis1971

Golden Member

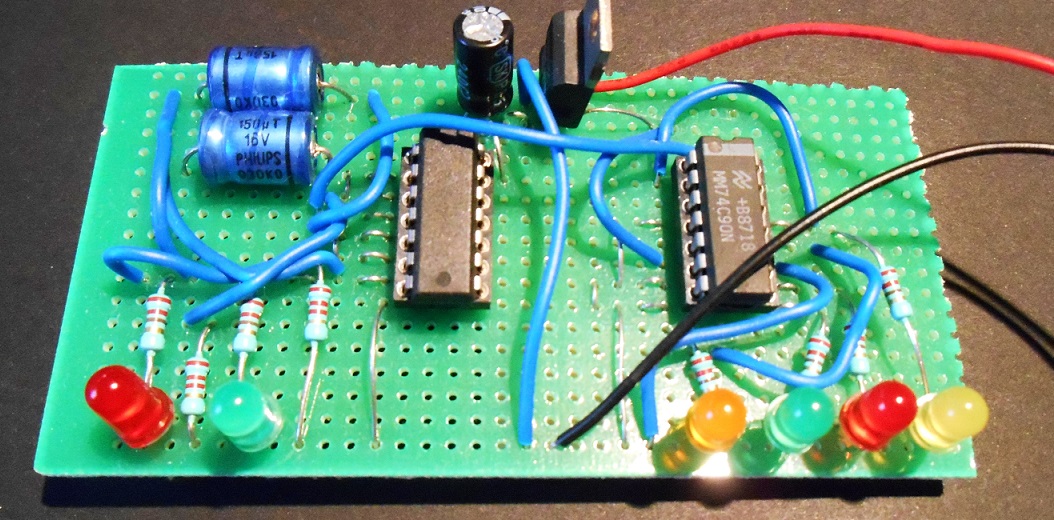

Eenvoudig, maar daarom niet minder functioneel: een binaire tienteller:

http://www.uploadarchief.net/files/download/binaire%20teller%20%280-9%29.jpg

De schakeling bestaat uit twee gedeelten: een multivibrator rondom 2 NOR-poorten (SN7400) en de teller zelf (SN7490). Klik hier voor meer uitleg en voor het filmpje:
http://www.youtube.com/watch?v=ToAEJJ1Sb1w

Ideaal om het binaire getallenstelsel te visualiseren.

Leve het transistortijdperk!

Leuk gedaan!!!!, maar eigenlijk is dit een BCD teller omdat hij maar tot 10 (-1) kan tellen. Als je een 7493 gebruikt (pin compatibel) dan telt hij helemaal door tot 16 (-1) en is het een echte binaire teller.

Nog leuker is nl. om er een tweede 7490/93 achter te zetten met nog 4 ledjes.

O ja, je 7400 zijn NAND poorten, maar voor de werking maakt het niks uit.

Als je de frequentie van je puls gever op 1 seconde maakt, kun je je schakeling als een simpele stop watch gebruiken.

Ook zou je achter je 7490 een BCD to 7-Segment kunnen plaatsen (7447), dan kun je de teller met een led display uitlezen.

.. (beschouw mijn verhaal niet als kritiek hoor, het blijft een leuk project, dus zie het meer als ideeen om het uit te breiden) ..
