Hey, Zooeen heb ik thuis ook staan, zelf gebouwd een 2tal jaar terug, echter nooit de tijd genomen om de frontplaat deftig te verbeteren.

Misschien een idee om de codes en de schema's naast elkaar gaan te plaatsen en uit te zoeken wie de beste implementatie heeft en daar een tutorial over maken?

vergissen is menselijk maar voor totale chaos is steeds een pc of elektronica nodig
fatbeard

Honourable Member

Op 18 december 2014 22:31:54 schreef hadv:
....
Ik heb al jaren een ontwerp + de leds klaarliggen, maar krijg de frontplaat niet netjes voor elkaar. Ben al op meerdere manieren op zoek geweest, maar bedrijven produceren nu eenmaal niet een éénmalig product voor een lage prijs.

Zeefdrukken is ook zelf te doen, met minimale kosten. Diverse fora hebben daar draadjes over.

Wellicht een manier: glasplaat bespuiten met wateroplosbare verf, daarna na grondig drogen met lichtgevoelige lak. Zorg dat de randen goed afgesloten zijn.
Belichten en ontwikkelen als een printplaat, de wateroplosbare lak verdwijnt dan ook op de belichte plaatsen.
Ik verzin het net, dus is nog niet uitgeprobeerd.

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.

Op 19 december 2014 10:26:18 schreef vincent1971:
[...]

Waarom heb je geen ds3231 gebruikt? Dit is een feite een ds1307 maar die de drift zelf corrigeert met m.b.v. een interne temperatuursensor. Heb er zelf een in gebruik al meer dan 1 jaar om mijn tuin verlichting aan te doen en het verloop is nog geen minuut per jaar. Op ebay heb je ze voor weinig.

Had gekund, echter had ik ook dan de DCF synchronisatie nog steeds ingebouwd. Een ds1307 is dus accuraat genoeg voor mijn toepassing, bovendien had ik die liggen en een ds3231 kende ik niet. Wellicht voor toekomstige projectjes wel nuttig.

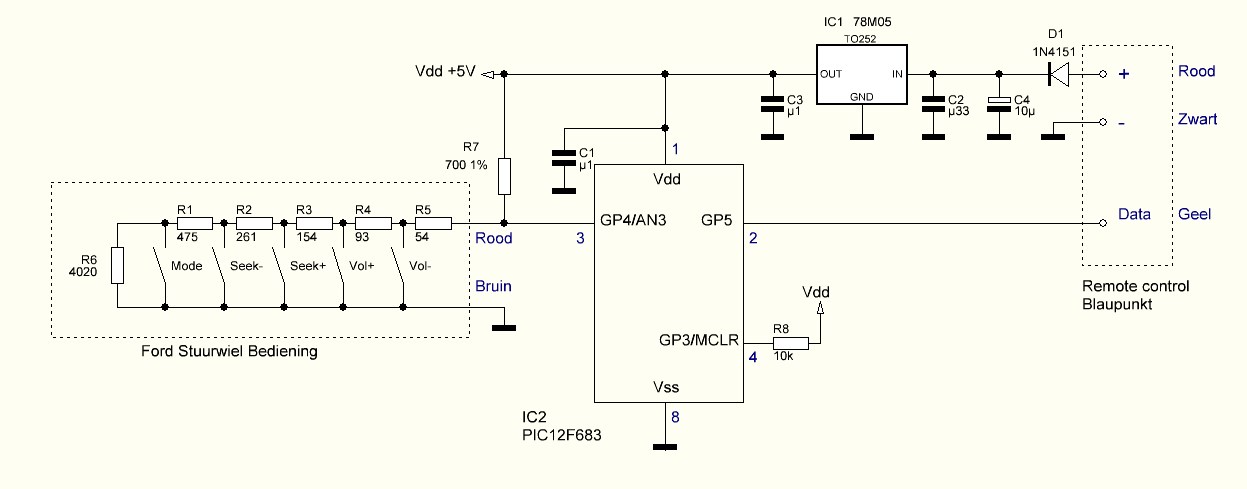

Projectje waar ik nu mee bezig ben, een stuurwiel-bediening interface.
Ik heb een andere autoradio gekocht en wil graag de originele stuurbediening blijven gebruiken, dit is kant en klaar te koop maar zelf maken is leuker.
De nieuwe radio is een Blaupunkt en werkt met pulsen terwijl de stuurbediening een simpel weerstandsladdertje is. Hier ligt een schone taak voor en klein PIC'je ! Op mijn werktafel werkt het, moet het nog inbouwen.

Tijd om weer eens een update te geven van mijn project dat reeds een 4 tal maanden loopt. De toepassing is nog steeds macro fotografie, nu meer naar micro fotografie toe. Het eerste wat altijd moet gebeuren is planning. Je hebt een doel, je moet componenten hebben en dan step voor stap realiseren. Hier een foto van de eerste levering van de componenten:

https://farm4.staticflickr.com/3898/15368257542_31a4c90aee_c.jpg

Macro-micro fotografie is het fotograferen van kleine details. Dit kan vanalles zijn maar ik hou het vooral bij insecten, IC's en kleine andere voorwerpen. Hiervoor gebruik ik een 10x lens gemonteerd op mijn 200mm macro lens. Het resultaat is een macro vergroting van 10X. De lens heeft een oplossend vermogen van 1 um of 0.001mm. Hier zie je een voorlopige opstelling van een gedeelte van het project:

https://farm6.staticflickr.com/5605/15635357269_7d33bd00df_c.jpg

Het project gaat over 2 led modules voor de belichting, eentje voor de voorgrond en eentje voor de achtergrond. De achtergrond is een kleur versie. Het grootste probleem is het vermogen dat je nodig hebt om een korte belichtings tijd te bekomen. Voor de voorgrond heb ik gekozen voor 12 stuks Cree leds: CXA1304-0000-000C0UA40E3, White, 355lm 9V version, 2 leds in serie --> 18V. Peak stroom 700 mA. Hoe de leds gemonteerd zijn zie je hier:

https://farm8.staticflickr.com/7520/15975093771_9de3db8eb8_c.jpg

Merk op de leds zelf zijn niet gesoldeerd maar via M2 schroeven maken ze kontakt met de PCB via opgesoldeerde M2 moertjes die ze via de layout per 2 in serie verbind. De M2 schroeven drukken tegen de kontakten van de leds. De leds zelf komen via de openingen in de pcb vrij. Het totaal licht vermogen met deze 12 leds is 6800 lumen. Dit resulteert in een belichtingstijd van amper 3 ms inclusief een zeer sterke diffuser die moet zorgen voor een homogeen licht verdeling. Hier zie je de montage met de diffuser:

https://farm8.staticflickr.com/7506/15951317146_33fd02da82_c.jpg

De 12 leds zijn verdeelt in 6 channels die elk werken op een nominale spanning rond de 19V en een max continue stroom van 700 mA. Ik gebruik een voeding van 24V voor het aansturen van deze leds. Hier het schema:

https://farm4.staticflickr.com/3926/15184259029_78e9866d9b_c.jpg

De layout met zijn vele gaten voor het vastschroeven en de drukkontakten op de leds:

https://farm4.staticflickr.com/3893/15377646235_1f90a319e6_c.jpg

En de bestukte print:

https://farm4.staticflickr.com/3954/15765655185_c237bce2bc_c.jpg

De print zorgt ervoor dat er gedurende minstens 25 ms een constante max stroom kan vloeien van 700 mA om daarna geleidelijk te verlagen tot rond de 300 mA moest hij continue blijven aanstaan. gezien ik praktisch slechts 3 ms nodig heb worden de leds altijd op hun max vermogen gestuurd.

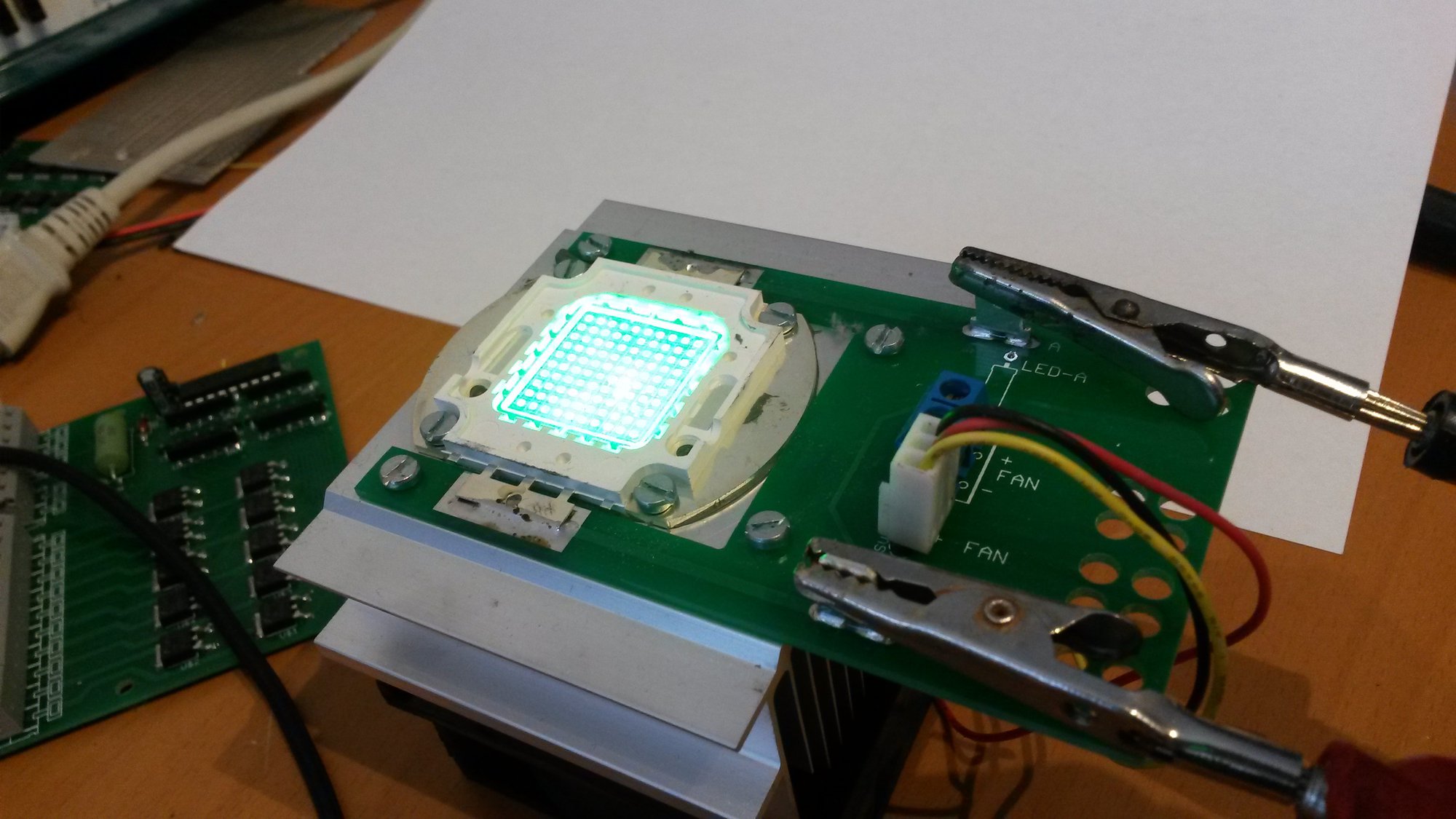

Voor de kleur versie gebruik ik 4 stuks Cree MCE4CT-A2-0000_00A4AAAB1 high power leds - Multi-color. Deze staan per kleur in serie. Ik kan hier R,G,B en W afzonderlijk het vermogen sturen. Hierdoor kan ieder gewenst kleur samengesteld worden. Om de kleur instelling te behouden maak ik gebruik van 4 potmeters. Deze potmeters worden via de 4 channels adc met 12 bits resolutie omgezet. De ingestelde waarde gebruik ik dan in de FPGA voor de aansturing. Hier de bestukte color leds op de pcb:

https://farm6.staticflickr.com/5608/15589410547_40222f1e36_c.jpg

En de bestukte gemonteerde stuurprint:

https://farm9.staticflickr.com/8546/15780805722_6c337df0ac_c.jpg

Op deze foto rechts zie je de ganse color module gemonteerd op een X-Y tafel plus een eigenbouw Z axis.

https://farm8.staticflickr.com/7525/15634919277_eac82a0576_c.jpg

Mechanisch is er bijgevolg ook heel wat te maken. Hier een detail van de afgewerkte Z as:

https://farm6.staticflickr.com/5599/15710995975_97824d4762_c.jpg

Het project is nog niet volledig af, toch kunnen er al wat foto(s gemaakt worden. Hier zie en een beeld met 3 draden fijn naaigaren. De draad zelf heeft een diameter van 0.08mm en bevat vele kleine draadjes die een strengel vormen. Er zijn verschillende kleuren. Hierbij een closeup met 3 gekleurde draaden:

https://farm8.staticflickr.com/7464/16018400851_76614f5090_c.jpg

Ik heb ook even een line array chip van 128 pixels opgenomen met een pixels dichtheid van 200 DPI. De foto cellen zijn 70 x 120 um met een tussenafstand van 55um. Een um is 0.001mm!

https://farm8.staticflickr.com/7511/15420304864_570b70a3e0_c.jpg

Iets meer overzicht van de chip zie je hier:

https://farm8.staticflickr.com/7490/15856524969_64bdb4c4cf_c.jpg

Een laatste foto is een 1/4 deeltje van een vermogen UV led op 380 nm. Per led zitten er zo 4 delen op:

https://farm9.staticflickr.com/8680/16011684756_25961da367_c.jpg

Het project is bijna af. Alles wordt gestuurd via een FPGA module de DE0-nano board van terasic. Die bevat 22.000 elementen waarvan ik er nu ongeveer 4000 gebruik. Alle electronica ligt nog los op de tafel. Binnenkort wordt dit allemaal ingebouwd in een kast. De totale voeding komt van een 24V 4.5A versie. Ook de stappenmotor wordt hiermee aangestuurd voor de grote lineaire stage wagen waar de camera opstaat. Er komen 2 LCD display's in van elk 4x20 characters en een 40 key matrix keyboard. De stappenmotor geeft zijn positie terug via een ingebouwde encoder met een nauwkeurigheid van 0.001 mm (1 um)

Grotere resolutie foto's en veel meer details kun je altijd vinden op mijn Flickr web:
https://www.flickr.com/photos/fotoopa_hs/

Frans.

ritmeester

Golden Member

@fotoopa (Frans)

Geweldige aanvulling op dit topic. Ik zeg het eerlijk: Ik ben zeer jaloers op jouw werk. !!

I love it when a plan comes together !

Dit valt natuurlijk in het niets bij het werk van fotoopa, maar ik heb mijn atmel ice-basic bruikbaar gemaakt.
Helaas heb ik een tijdje geleden mijn AVR isp mk2 opgeblazen. Dus dit is de vervanger.

Standaard krijg je er een 1,27mm pin-pitch stekker bij en een 6 pins AVR isp stekker. Maaaar, ik heb ook nog printjes met 10 pins AVR. En ARM mcu's met 20 pins.

Als je een ARM mcu wilt programmeren moet je ook nog eens dat mini kabeltje van de AVR poort naar de SAM poort verhuizen, onhandig priegelwerk. Buiten het feit dat er geen verloopkabeltje bijzit met een standaard 20 pins stekker voor ARM mcu's. Dus maar een verloop printje gemaakt:

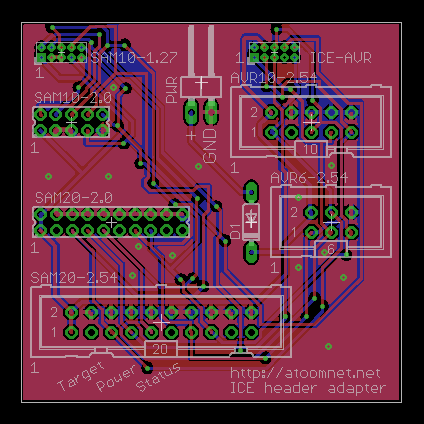

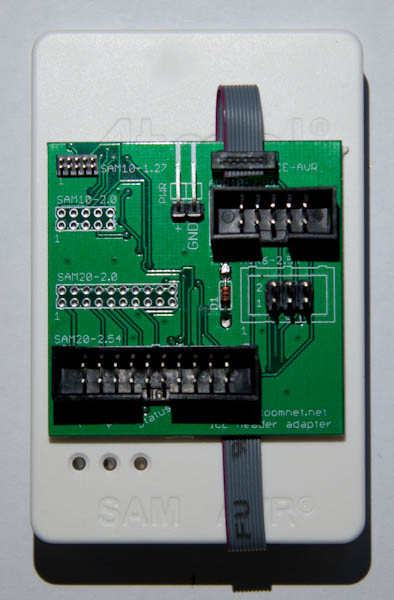

http://atoomnet.net/co/ice-header-adapter.png
http://atoomnet.net/co/ice-header-adapter.jpg

Grappig is dat de SAM poort en de AVR poort dezelfde aansluitingen hebben intern, alleen de pennen zijn anders aangesloten aan de buitenkant. Ik kan dus op het verloop printje zowel AVR mcu programmeren en zonder het kabeltje van AVR naar SAM poort te verhuizen een ARM programmeren.
Printje zit vast met een beetje dubbelzijdig plakband. Het kabeltje wat bij de ICE-basic zat is nu permanent met het printje verbonden.

fotoopa, ik ben zeer onder indruk. Eigenlijk elke keer.
groeten Fred

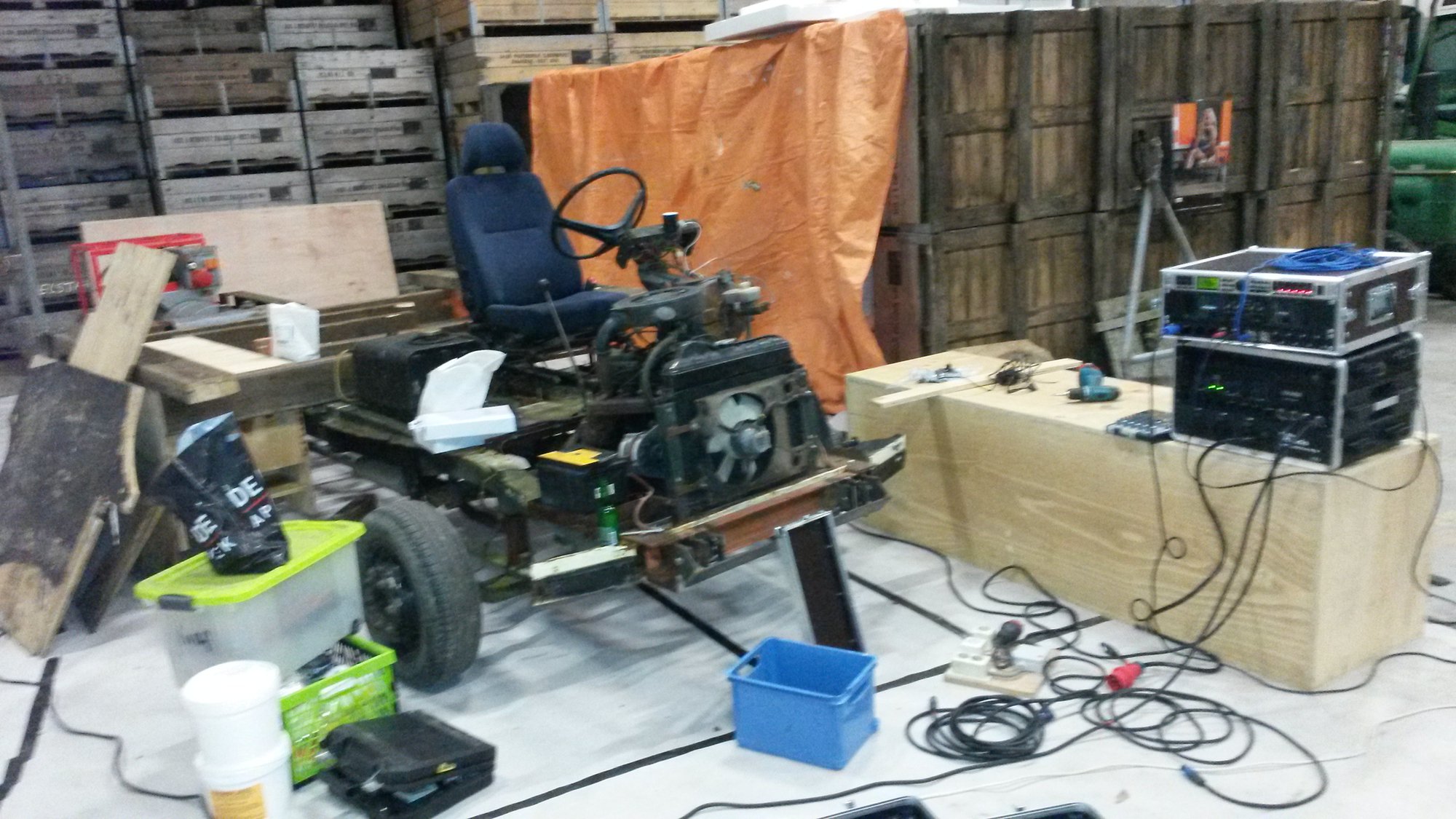

Bezig met een carnavalswagen. Wij maken dit jaar een discotheek.

Onze Ford Transit uit om en nabij 1980. Was een camper. helemaal gestript. Ondertussen wordt er al weer gebouwd. Helemaal achterop zit het aggregaat 27kVA 3x40A met een VW kever 1600cc industriemotor.

Links aan de wagen hangt al een sub en rechts op de foto staat ook een sub. Deze zijn zelf ontworpen zodat zij in de vorm van de wagen vallen.

Op deze wagen komen in totaal 6 palen met elk 1500 leds, die op de muziek moeten mee gaan.

Deze worden aangestuurd met een LM3915 en wat FETs

en een peakdetector om het een rustige beweging te geven:

Verder komen er nog 36x 100 watt LEDs die in kuubskisten komen (4 stuks per kuubskist) waar een matte plexiglasplaat op komt zodat het lijkt op een discovloer.

De aasturing van de 100 watt leds gebeurt door elektronica in een schakelkast:

Daar zitten in:

3 PFC's (bovenin) voor een stabiele gelijkspanning. 12 leds in serie. Daarvanuit via weerstanden (links) op een flinke koeltunnel.

In deze kast zit tevens een voorziening om 40 halogeenlampjes aan te sluiten, die tussen traptreden komen.

Het geheel wordt gestuurd vanuit een board dat linux draait, die ook de muziek afspeelt. Die bepaalt namelijk aan de hand van de muziek het aantal BPM, zodat de verlichting op de maat gaat.

Op 20 december 2014 13:32:00 schreef VWG3JB:
[...]

Verder komen er nog 36x 100 watt LEDs die in kuubskisten komen (4 stuks per kuubskist) waar een matte plexiglasplaat op komt zodat het lijkt op een discovloer.

Niet een beetje overdreven op een transit? :p
Wil je het zichtbaar maken in het ISS?

LED addicted... Fijnmalen en snuiven maar!! :P
ritmeester

Golden Member

@VWG3JB

Weer een mooi project in dit topic! Ga zo door en hou ons op de hoogte van dit moois.

I love it when a plan comes together !

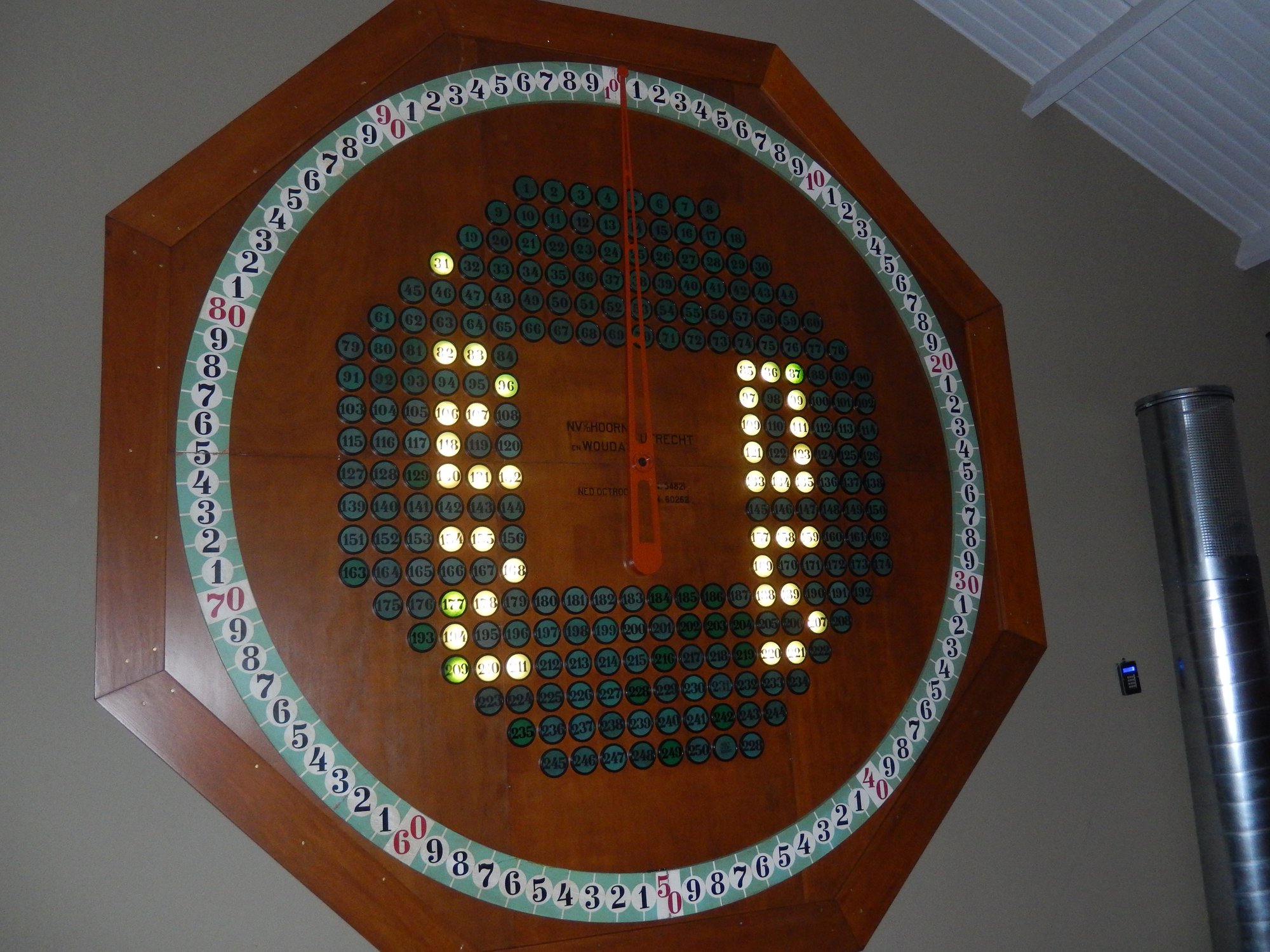

Zoals beloofd, weer een project. Via het werk mocht ik de elektronica van een (ruim) 60 jaar oude veilingklok, origineel uit de veiling van Berkel en Rodenrijs, opknappen. Alle 252 lampen zijn vervangen door LED lampjes. Verder miste de complete aansturing, het hing erbij zoals in de eerste foto te zien is.

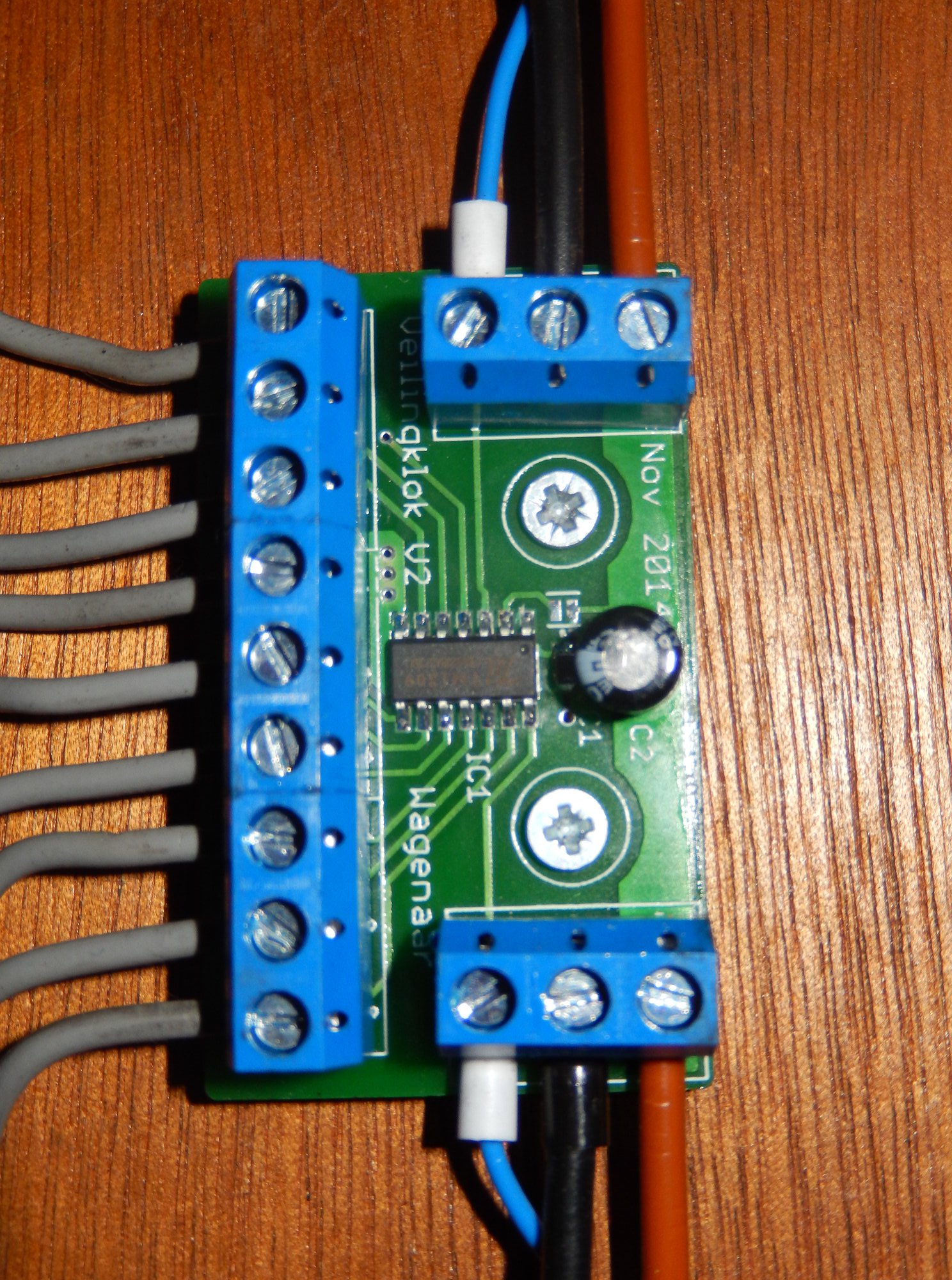

De aansturing wordt nu gedaan door een Arduino, die data verstuurt naar wat zelf ontwikkelde printjes (foto 2) met TM1809 chips erop (Roland van Leusden, bedankt voor de tip!). Deze printjes zijn over de hele klok verspreidt, en het datasignaal wordt over het hele bord doorgelust. Wel zijn de lampen in verschillende groepen gevoed/afgezekerd. Alle lampjes zijn nu afzonderlijk te dimmen; origineel kon er maar 1 lampje tegelijk branden.

Bediening gebeurt met een toetsenbordje met scherm erbij, met een toch wel leuk gelukte behuizing, zie de 3e foto.

Verder is de klok ook opnieuw gelakt, zijn de glaasjes met cijfers bijgemaakt, en is het hele ding schoongemaakt. De wijzer draait ook weer. Foto's 4, 5 en 6 laten de complete klok zien. Diameter van de klok is zo'n 4 meter.

Zoals in foto 6 te zien is, is er nu onder andere een lichtkrant in geprogrammeerd. Er zijn nu natuurlijk allerlei leuke effecten mogelijk, zie foto 7. Het bovenste lampje geeft de seconden aan.

De veilingklok is nu te bewonderen bij restaurant Wagenaar te Roelofarendsveen.

P.S. nog net voor het einde van de dag, zoals eerder gezegd :).

Diverse projecten en experimenten: www.elexperiment.nl

Wat een ontzettend mooie veilingklok !.

En wat een eer ook om zo'n mooi ding te mogen restaureren. Ik zie in het orgineel dat er boven de lampjes nog een wit onderdeel zat. Wat is dat?

De scrollende tekts op foto 6, wat stond daar op?

Misschien kan je een filmje maken van het geheel dat zou nog mooier zijn.

Leuk dat je dit hier op CO heb geshowed !!

Dankjewel! In dit geval was de tekst "welkom", maar er kan uit meerdere teksten gekozen worden. Ik denk dat je met "het witte onderdeel" juist de (aan de achterkant wit gespoten) lampjes bedoelt. Daarboven zitten rode reservelampjes, zodat wanneer een bepaald wit lampje stuk is, het rode lampje gaat branden.

Op de foto's is te zien dat in het midden twee octrooinummers vermeld staan. Na wat zoekwerk bleken deze octrooien, respectievelijk 67 en 71 jaar oud, nog te vinden:
http://register.octrooicentrum.nl/register/gegevens/1910/95179
http://register.octrooicentrum.nl/register/gegevens/1910/119595
Via de link naar Espacenet is het originele document te vinden, links bij "origineel document".

Het eerste octrooi beschrijft de werking van de aansturing van de veilingklok. Het tweede octrooi beschrijft hoe de reservelampjes zijn geschakeld.

Filmpje: http://youtu.be/ANwutGxqvrs
Kwaliteit is niet geweldig, het was best donker daar.

Diverse projecten en experimenten: www.elexperiment.nl

@fotoopa; wat een schitterend met zorg uitgevoerd project weer!

Take care to get what you like or you will be forced to like what you get

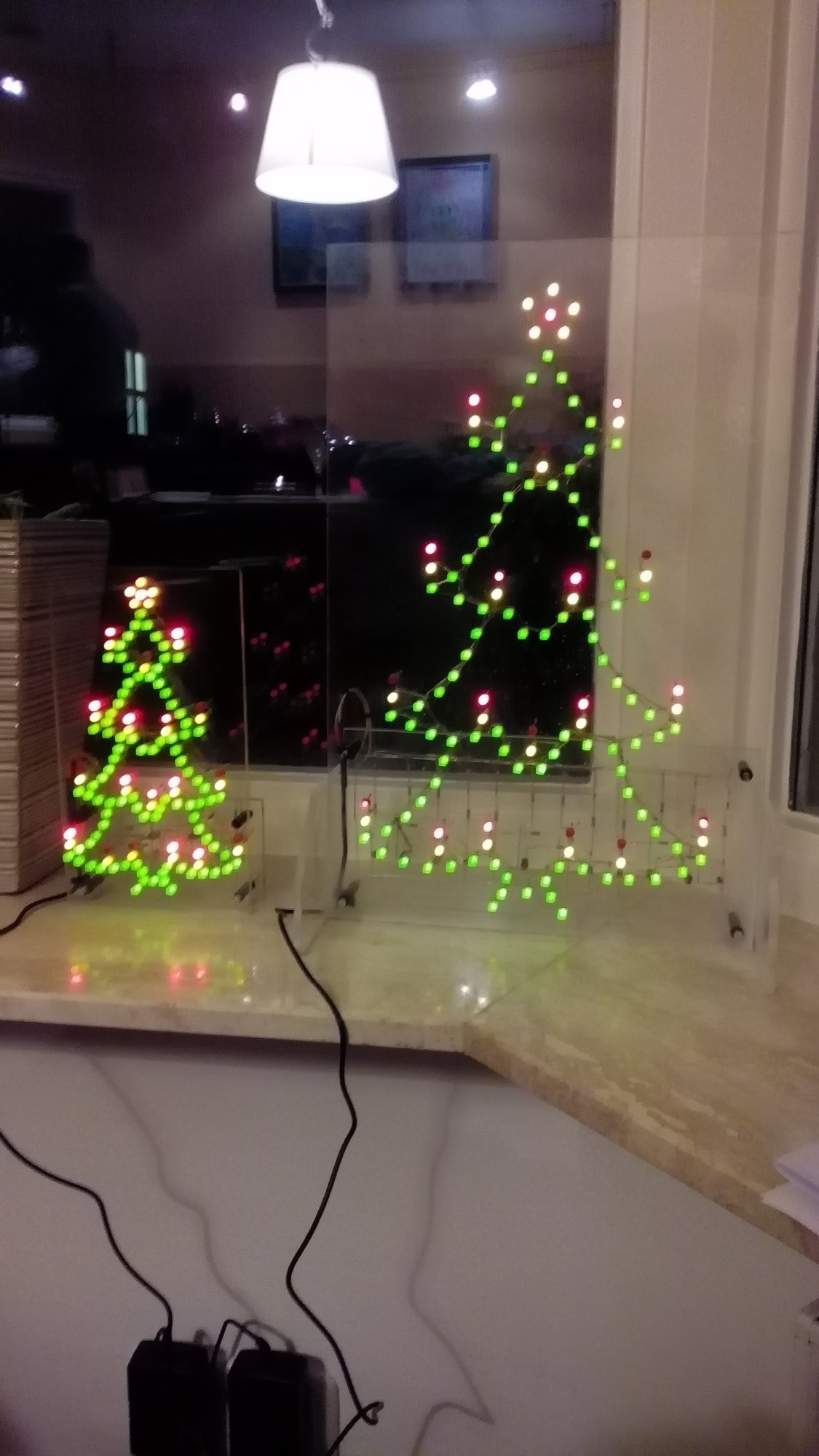

Zo de 2e kerstboom is ook weer klaar

gezocht: nieuw potje " magische rook "

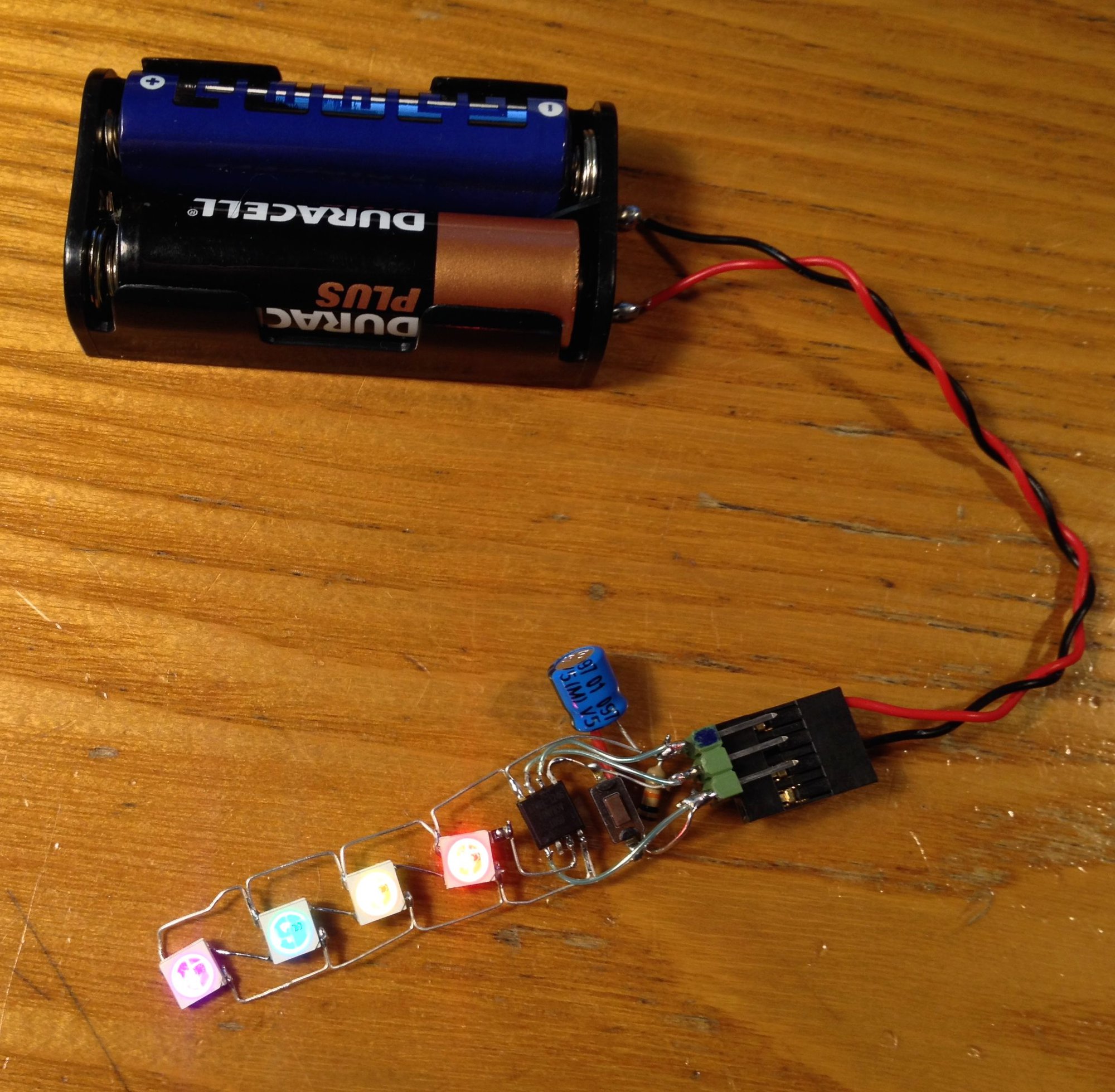

Iets tussendoor; Een SMD-spin van vier Neopixel-achtigen aan een Attiny 85.

Lambiek

Special Member

@ fotoopa,

Dat ziet er weer geweldig uit, kan niet anders zeggen. :)

En de rest van de projecten ook natuurlijk, het blijft een leuk topic.

Als je haar maar goed zit, GROETEN LAMBIEK.

De stuurwiel-bediening interface die ik eerde toonde is ingebouwd in de auto, werkt perfect. Leuk om weer eens een stukje assembler te maken voor een PIC. En nu we het over een PIC hebben gelijk een nieuw projectje te melden. Ik heb pas van een mede forumlid een chipKIT Max32 board gekocht en wil daar wat mee gaan stoeien, dat is een ontwikkelboard met een 32 bits microcontroller, snel, veel geheugen, veel I/O. Vergelijkbaar met een Arduino Mega 2560 maar dan een die naar de sportschool is geweest.

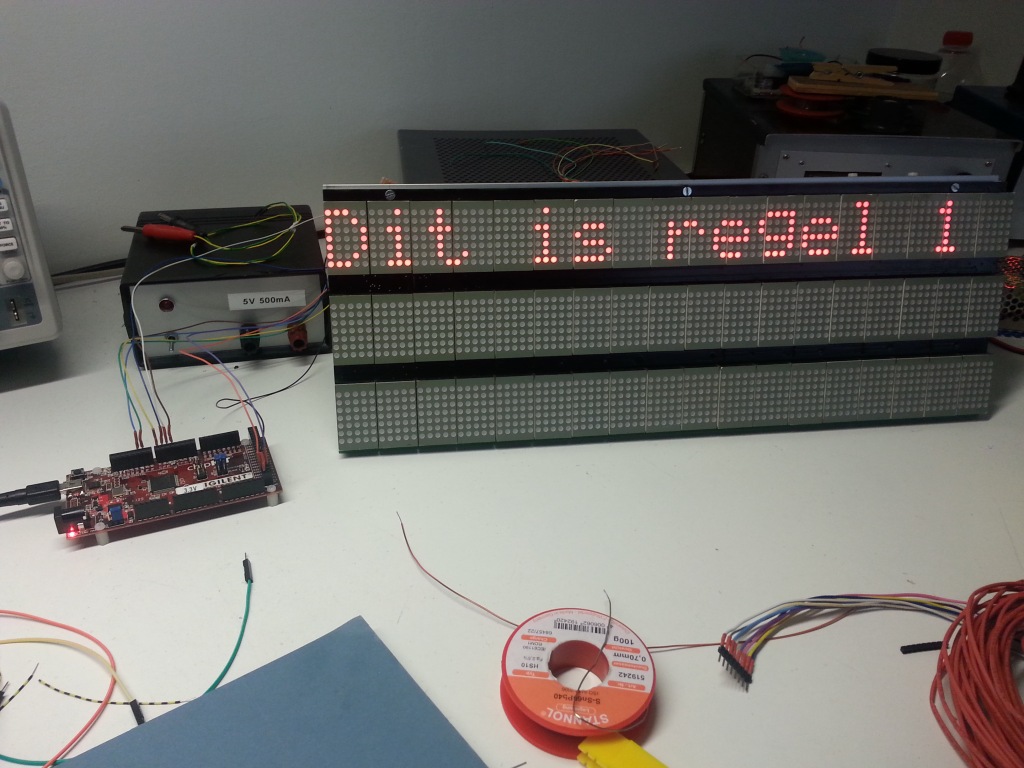

Ik heb het FDS132 matrix board er bij gehaald en ga kijken of ik die aan de praat krijg op dit board. Mischien kunnen er wel twee matrixborden aan.
Eentje heb ik nu aan de praat :

@fotoopa: hoe heb je die leds gemonteerd?

DOh over gelezen zoals Roches het aangeeft :

[Bericht gewijzigd door Damic op 25 december 2014 14:25:07 (33%)]

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

Op 25 december 2014 11:43:24 schreef Damic:
@fotoopa: hoe heb je die leds gemonteerd?

Waarschijnlijk heb je er overheen gelezen, maar die zijn geklemd vastgezet met 2mm boutjes en moertjes....

Domoticz en ESP8266, goede combo!!!

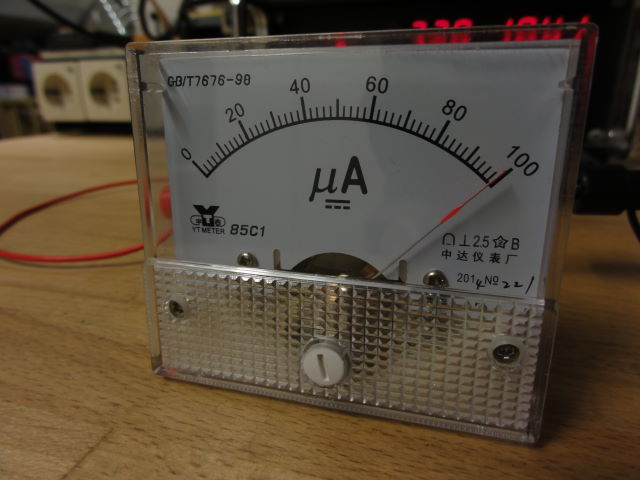

Voor mijn Gauss Meter heb ik een analoge uitlezing gemaakt.

Nu is de uitgang -10..0..+10 lineair met magnetische veld en de noord en zuidpool, dus had ik eigenlijk een meter met een '0' in het midden moeten hebben. Helaas had ik die niet, dus heb ik een gewone meter gebruikt met een diode brug ervoor.

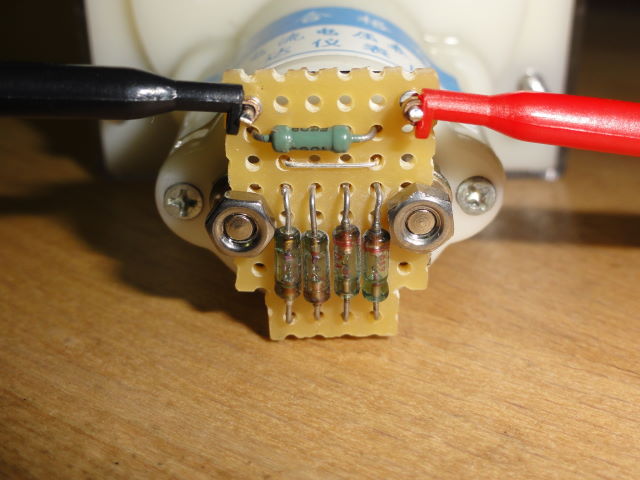

Mijn eerste bouwsel had een silicium brug maar die gaf te veel verlies door de spanning val van de diodes. Uiteindelijk heb ik een klein printje gemaakt met germanium diodes van het type OA91 en dat ging een stuk beter.

Ze zijn van glas en komen (waarschijnlijk) uit gesloopte Philips modules uit K11 TV's.

http://www.uploadarchief.net/files/download/dsc09055_cleaned.jpg
http://www.uploadarchief.net/files/download/dsc09054_cleaned.jpg

Heb een 100 tal 1N60P diodes besteld, maar datasheets spreken elkaar tegen. Gezien het lage nummer zegt de een 'Germanium' terwijl de ander 'Schottky' zegt. Als ze binnen zijn kan ik pas meten, maar misschien weet een van jullie hoe het bij dat type zit.

Het zijn gewoon geraniums volgens mijn databoek. Schottky's hadden ze toen nog niet of althans die waren absoluut niet gangbaar.

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
