@Paul50: Paar vraagjes over het schema.

Heb je die tester gemaakt zonder pass transistor? Aangezien het max. voltage voor het IC ook 30V is?

Hoe heb je dat geregeld met de stroomregeling?

Verder heb je het apparaat heel mooi gebouwd!

SMD weerstandjes zoeken in grijze vloerbedekking is ook een uitdaging ... 8*1=255 ... Het nadeel van ruimte: Als je het hebt, staat het binnen de kortste keren weer vol.

Frontpaneeltje is gemaakt volgens de "Pros" methode.
Geprint op fotopapier en vastgelijmd met gewone hobbylijm.
Vervolgens een paar keer dunne laag spuitplastic eroverheen.

uitgangspunt was een een simpele zenertester voor zenerdiodes en meer nog het testen van allerlei ledjes e.d.
het is begonnen met de zenertester van deze site, maar de stroom varieerde met deze schakeling nogal, na div probeersels uitgekomen op een versie met een UA723.

@Sjoerd, er zit een 2N3055 in voor het zware werk, ik zal het schema ook even posten.

Een onuitgesproken verwachting leidt tot een teleurstelling
Sjoerd Kreyns

Golden Member

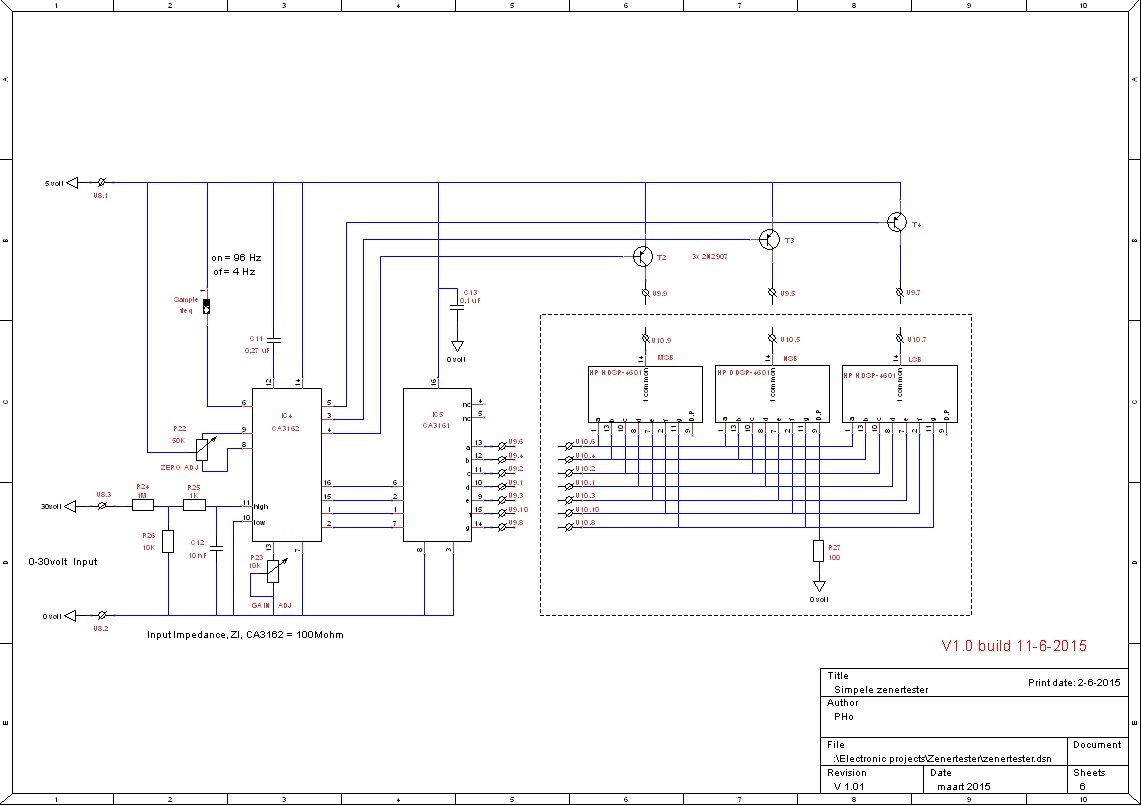

Wel grappig dat je die oude CA3161 en CA3162 ic's hebt gebruikt!

SMD weerstandjes zoeken in grijze vloerbedekking is ook een uitdaging ... 8*1=255 ... Het nadeel van ruimte: Als je het hebt, staat het binnen de kortste keren weer vol.
Lambiek

Special Member

Op 2 augustus 2015 18:57:02 schreef Paul50:
Vandaag eindelijk weer eens een projectje afgerond.
Een zenertester op basis van een UA723 spanningsregelaar.

Ziet er strak uit Paul50. :)

Op 3 augustus 2015 07:22:03 schreef EricP:
Hoe heb je dit frontpaneel gemaakt?

Dat kan je perfect maken met Frontdesigner_3.0, zelf maak ik de frontjes op precies de zelfde manier. Uitprinten op foto papier, en dan een plastic laagje erover.

Als je haar maar goed zit, GROETEN LAMBIEK.
Thevel

Golden Member

Netjes Paul!
Maar nu ben ik ook benieuwd hoe het er aan de binnenkant uitziet.

Op 3 augustus 2015 09:26:08 schreef Paul50:
@Sjoerd, er zit een 2N3055 in voor het zware werk, ik zal het schema ook even posten.

Paul50, je tekent de 2N3055 als een darlington, maar dat is het niet. Nu is de uitgangstoom nog laag, maar de stroom versterking van een 2N3055 is heel slecht. In dit ontwerp zal dat nog wel losopen, maar ik had een wel een darlington gebruikt of een BD139 voor de 2N3055 gezet.

Sjoerd Kreyns

Golden Member

Nu vraag ik mij af: zou het ook zonder 2N3055 kunnen? in het IC zit ook al een transistor en het IC kan 150mA aan volgens mij. (Als ik de datasheet goed lees)

Is iemand die trafo opgevallen bij de 5V voeding? die is achter de hoofdtrafo getekend.

SMD weerstandjes zoeken in grijze vloerbedekking is ook een uitdaging ... 8*1=255 ... Het nadeel van ruimte: Als je het hebt, staat het binnen de kortste keren weer vol.

150mA bij 0V gaat de 723 niet leuk vinden.

Paul50 gebruikt een trafo met 24V primaire wikkeling.

Op 2 augustus 2015 22:21:59 schreef GerardMonique:
@flash2b:
Ik zie iets van: Vmax ±30 volt
MVG Gerard.;)

Bij 100mA valt er 3.9V over de serie weerstand. De maximale spanning is dan 30 - 3.9V = 26.1V. Trouwens is het andere bereik is het 30mA x 150Ω = 4.5V. De max dan lager, nl 30 - 4.5 = 25.5V.

[Bericht gewijzigd door flash2b op 3 augustus 2015 16:29:56 (65%)]

De binnenkant,

@Thevel: inderdaad instelpotjes, behuizing en displayraampje heb ik gekocht, rest is uit de rommeldoos :-)

Een onuitgesproken verwachting leidt tot een teleurstelling
Thevel

Golden Member

Aardige "volle bak" maar netjes gemaakt!
Je bent nu zeker door je voorraad 20-slags instel potjes heen? :)

Het project van vandaag was 2 current shunt's te bouwen. Die zijn handig bij stroom meting zodat je met een voltmeter de spanning val en dus de opgenomen stroom makkelijk en veilig kan meten.

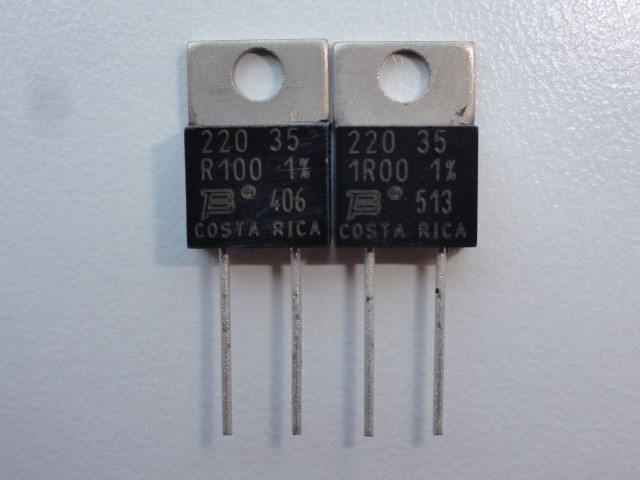

De weerstanden waren 0.1Ω (BOURNS PWR220T-35-R100F) en 1.0Ω (BOURNS PWR220T-35-1R00F) welke 35W maximaal zijn mits gekoeld natuurlijk.

http://www.uploadarchief.net/files/download/dsc00592_cleaned.jpg

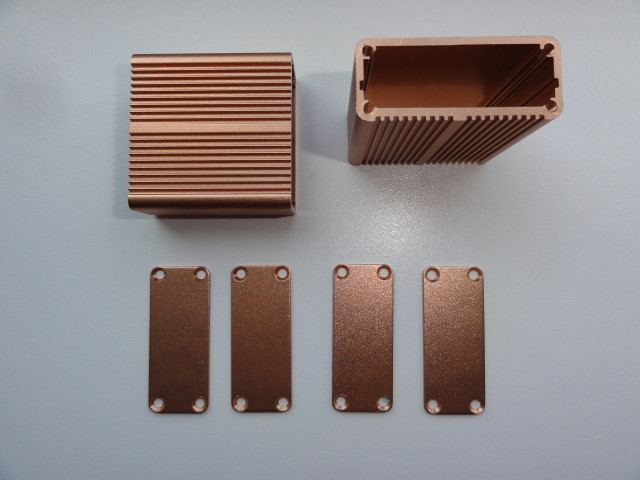

De behuizing is van superbat (via ebay) gemaakt van koperkleurig geanodiseerd aluminium. De kleur was niet mijn eerste keus, maar er was niks anders in deze maat. Het zijn keurige kleine doosjes afmetingen 45mmx45mmx18.5mm.

http://www.uploadarchief.net/files/download/dsc00587_cleaned.jpg

Na een boren en een beetje zagen, kon de 1% weerstand netjes met zijn beentjes uit elkaar tussen de banaan bussen. Het printje ligt hier eronder om de weerstand iets te verhogen (zoals in de behuizing).

http://www.uploadarchief.net/files/download/dsc00596_cleaned.jpg

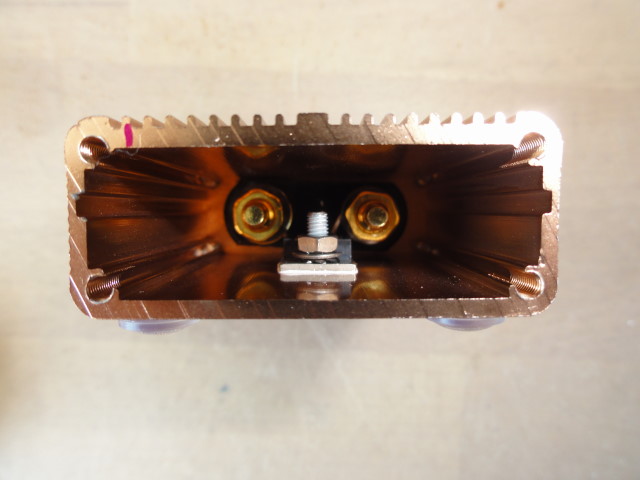

Een klein gaatje aan de onderkant was nodig om de weerstand met koelpasta en een M3 boutje vast te zetten.

http://www.uploadarchief.net/files/download/dsc00599_cleaned.jpg

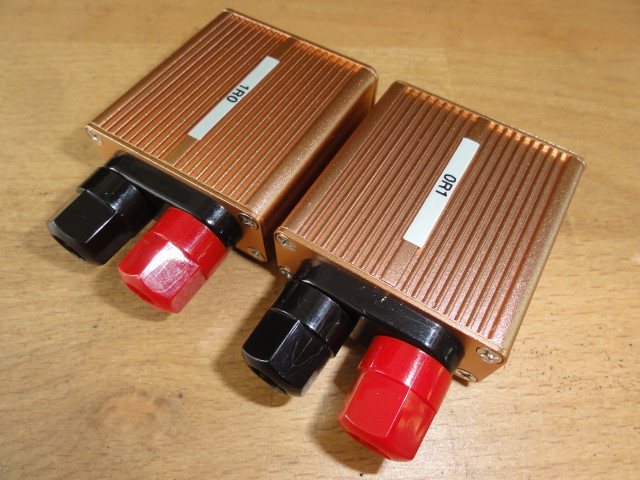

Daarna netjes de schroeven er allemaal in en als de finishing touch ook nog netjes een label met de waarde erop.

http://www.uploadarchief.net/files/download/dsc00602_cleaned.jpg

Ziet er toch wel profi uit dat koperkleurig kleurtje. Ik heb geen idee hoeveel Watt ik de weerstanden mee nu kan belasten, maar een paar Ampere kan ik er wel doorheen sturen lijkt me zo.

Op 8 augustus 2015 17:46:05 schreef flash2b:
Ik heb geen idee hoeveel Watt ik de weerstanden mee nu kan belasten, maar een paar Ampere kan ik er wel doorheen sturen lijkt me zo.

Misschien is het een idee om een n.c. thermoswitch er tussen te zetten?
dan schakelt het netjes uit als e.a. te warm wordt.

Op zich een goed idee, maar de laagste is maar 0.1Ω en ik ben bang dat de overgang weerstand van de thermo switch hoger is als dat.

Ik zal de afgegeven warmte moeten meter bij een bepaalde stroom en kijken of dat nog binnen spec is. De weerstanden zijn iig 35W max.

blackdog

Honourable Member

Hi flash2b,

Leuk opgelost/gemaakt!

Gegroet,
Blackdog

1e, Do No Harm! 2e, Leave Things Better Than You Found Them.

Voor op het werk een stroomverdeler gemaakt voor in de vrachtwagen.
Kan ook de stroom en spanning aflezen (ontwerp van Stynus dat aangepast is) wat altijd handig is op werven.
- Links op de voorkant zijn ook 2 persluchtaansluitingen, compressor blijft vast in de vrachtwagen.
- 2 schakelaars om 2 relais te schakelen waaronder voeding compressor.
- 4 stopcontacten.
- zekering en differentieel.
- ingang met tester of fase, nul en aarding aanwezig zijn.

Link van bouwproject: http://www.schematheek.net/index.php?p=forum/topic&t=938&n=1

http://i58.tinypic.com/2qwj0ih.jpg

http://i60.tinypic.com/jiouvo.jpg

http://i58.tinypic.com/2nv81ac.jpg

Veel te weinig tijd voor mijn projecten of heb ik er soms te veel? Laatste Project = = > Router lift
fred101

Golden Member

Flash, Mooi gemaakt. Toevallig ben ik vandaag met het zelfde bezig geweest (nog niet het bouwen maar wat rekenen en ontwerpen, zeg maar de voorpret ;-) ) Ik vind die kleur wel mooi. Zien er goed uit.

Alleen wil ik ze samen in een kastje bouwen. Ik ga ze in serie zetten. De hoogste waarde 1G, dan 1M, 1k, 1 ohm en 0,001 ohm. De laatste 2 krijgen 4 draads-aansluiting. Er komt ook een "lus" in de serie waar ik een scoop stroomtang aan kan hangen. Evenals een adaptertje wat in de banaanbussen over een shunt past en twee probe connectors bevat waar ik mijn diff probe op aan kan sluiten.

Ik heb al een soort dummyload die ik zo ook wel gebruik. De behuizing is open ivm koeling. Die is ook vrij lomp. Er staat een grote tafel ventilator waar ik bv ook soldeerdamp mee wegblaas of apparaten die open liggen geforceerd mee koel. Dat zijn alleen voor een shunt wat onhandige waarden:

http://www.pa4tim.nl/wp-content/uploads/2014/01/dummyload1.jpg (de binnenkant bevat schokkende beelden en is niet geschikt voor tere zieltjes dus dat zal ik jullie besparen.)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch
pa3gws

Golden Member

Volgens mij zijn die zieltjes hier niet zo heel teer. :-p
Dus laat zien die hap. ;-)

Ik ben gestopt met roken nu mijn schakelingen nog.
Thevel

Golden Member

Helemaal mee eens, zien!!!

de voorkant is gezien, dus voorbereid op de achterkant zijn we al :P

waar rook was, werkt nu iets niet meer
fred101

Golden Member

http://www.pa4tim.nl/wp-content/uploads/2014/01/dummyload2.jpg

Bij deze. Er zitten een flinke zwik NOS vermogens weerstanden in die in een mix van serie en parallel zijn gebruikt. De 4,73 zijn 2 moderne shunts en die kunnen blijkbaar veel minder tegen overbelasting als die groene sigaren.
De draaischakelaar schakelt 8x100 ohm (30W) weerstanden in serie. Dat is dat fietsenrek linksmidden.
De andere draaiknop is een 1k rheostat. (uit mijn hoofd een 50W versie)

Bovenin zitten een smoorspoel en een condensator om complexe lasten te kunnen maken. Het hele geval is verassend genoeg bruikbaar tot iets van 1 MHz. (scheelt op zijn slechts 0,7 ohm tov DC)

De meter is niet gepolariseerd en bruikbaar voor AC en DC. Geen precisie ding maar wel handig en veilig om de boel in de gaten te houden.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

t mag gezegd worden, fred kan alles met die verkoperde stukken print maken. of het nu HF is of vermogens elektronica :)

die rheostat heb ik ook nog wat liggen van 4,8 en 10 ohm, was voor dat ik een dummyload had de standaard belasting samen met autolampen. echter als er al een paar van die dingen oranje aangelopen zijn geweest ga je toch verder kijken..

waar rook was, werkt nu iets niet meer
Tidak Ada

Golden Member

Wat is dat dikke 'glazen' ding voor die witte meter schakelaar? Een condensator of een surge arrestor?

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/
pa3gws

Golden Member

Kijk dat bedoel ik dergelijke kunstwerken mogen gezien worden.
Wederom een knap stukje werk van fred101 en we moeten natuurlijk niet vergeten dat dit vele malen moeilijker is dan een handvol onderdelen op een print plakken.

Ik ben gestopt met roken nu mijn schakelingen nog.
fred101

Golden Member

Op 9 augustus 2015 20:55:48 schreef Tidak Ada:
Wat is dat dikke 'glazen' ding voor die witte meter schakelaar? Een condensator of een surge arrestor?

Een smoorspoel.

Gisteren heb ik dit in elkaar geknutseld.

http://www.pa4tim.nl/wp-content/uploads/2015/08/afzuiger1.jpg

Een soldeerrook afzuiger. Er zit een actieve kool filter in (een zakje met aquarium kool). De Fan is een redelijk stille van Paps en het huisje is een tafel vuilnisbakje. Werkt op een 12V adaptertje. Bovenop zit een aan/uit knopje.Niet moeders mooiste maar het werkt. Je ziet de rook naar binnen gaan maar er niet uitkomen.

http://www.pa4tim.nl/wp-content/uploads/2015/08/derdehand.jpg

Die knullige derde handjes vond ik niet zo bruikbaar. Deze is gemaakt van twee Peiker zwanenhalzen. Die veren nagenoeg niet. Ze blijven precies zo staan als je ze buigt. Aan het eind van elke hals twee bananen. Daar kan ik diverse maten krokodil klemmen op schuiven.
