Hier nog een VSWR indicatie Rho meter van Telonic.
Groet Henk.
Dit topic is gesloten
Het is hier weer veel te rustig!

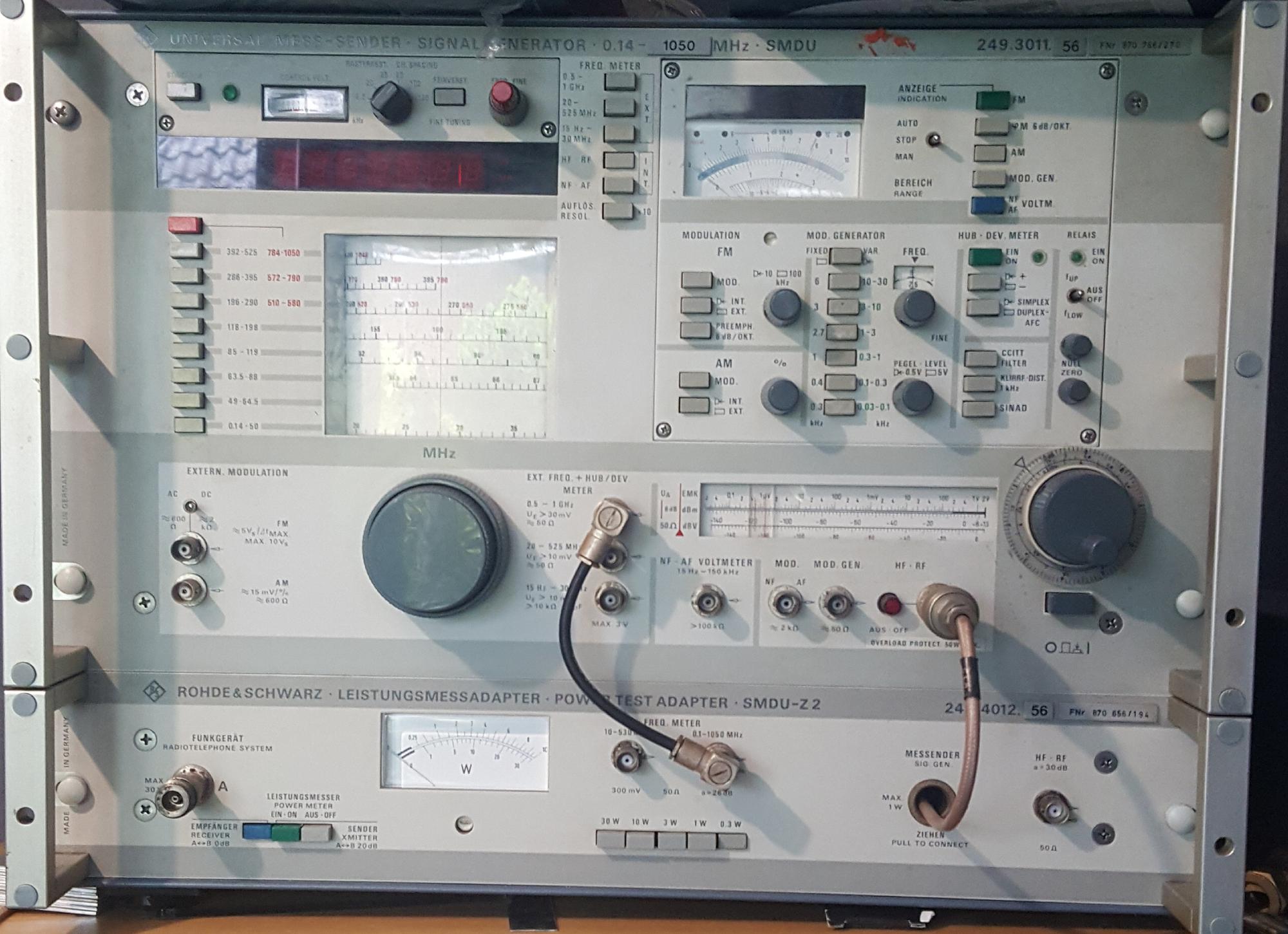

Een SMDU van Rhode&Schwarz. Een meetplaat, zoals hij in slecht nederlands genoemd werd.
Meetzender, frequentiemeter, toongenerator, vervormingsmeter, lf milivoltmeter, dummyload, vermogensmeter, modulatiemeter in een huis.
Deze heeft de frequentie stabilisatieunit en een vergroot bereik tot 1050 MHz.
Op 16 mei 2018 11:35:14 schreef fred101:
Dat was even genieten van al die mooie apparatuur.Dit heb ik een paar maanden terug gekocht, alles over het ontwerpen van schakelende voedingen
[bijlage]
Wat een zeer interessant boek! Heeft het een ISBN?
Golden Member
ISBN: 978-0-9985994-0-3
http://www.ti.com/lsds/ti/store/power-supply-design-book-promotion.pag…
Camino.
mooie dingen, maar hoeveel weegt die SMDU ? (ongeveer)
Ha Camino1,
Mooi apparaat die R&S heb ik al een tijd afscheid van genomen te groot te zwaar maar wel een knap stuk werk
Ik zal kijken of ik morgen nog iets van mijn kant kan posten.
Groet Henk.
@kris van damme
Het gewicht van de SMDU :
28 kg voor de meetzender 1,2 voor de synchronisatie unit, 1 voor de uitbreiding naar 1024 MHz en dan nog 8 kg voor de vermogensmeter.
38,2 kg. Het is even tillen.
Ik zou er liever een Marconi 2018 of nog liever 2019 bij hebben.
Mijn HP8640 is dood. Ik hoop niet dat het de tandwielen zijn.
Groet, Henk
Golden Member
10MHz low-pass filters van Mini-Circuits
Op de laatste Jutberg mk.2 (Oisterwijk) vond ik nog wat leuks voor de 10MHz liefhebber die alles al heeft .
Een paar low-pass filters van Mini-Circuits:
Het zijn dus laag doorlaatfiters, de BLP-10.7 met kantelfrequentie 10,7MHz, en de BLP-15 met, je raadt het al, een kantelfrequentie van 15MHz.
Hier voor de liefhebber de datasheet van de BLP-10.7 en de BLP-15.
Maar heb je er wat aan, en hoe steil zijn die filters dan?
Dus de frequentiecurven gemeten:
klik op plaatje voor grotere versie
Dat is lekker steil! En een goede demping in het spergebied ook!.
Hoe vlak is dan de doorlaatband, met zo'n steil filter?
Daarom nog eens met hoge resolutie van 1dB/div. gekeken:
klik op plaatje voor grotere versie
Wel dacht ik bij de eerste meting te zien dat de curven helemaal rechts, bij 500MHz weer opliepen.
Dus nog een keer gekeken met m'n Rigol SA. Die kan minder diep kijken, maar wel tot 1,5GHz:
klik op plaatje voor grotere versie
En inderdaad, boven zeg 450MHz neemt de demping af....
Maar daar is nog steeds minstens 35 à 45dB demping, en harmonischen vindt je daar niet meer, en andere stoorsignalen zullen ook low-level zijn. (mogen we tenminste hopen.... )
Allemaal leuk en aardig. Maar hoe goed knapt zo'n filter in de praktijk je 10MHz signaal op?
Als testsignaal nam ik het uitgangssignaal van m'n Extron distributieversterker.
Eerst standaard, zonder filter:
klik op plaatje voor grotere versie
Daar zitten lekker wat harmonischen in
Dus nu eens kijken met de BLP-15, het 15MHz hoog-af filter:
klik op plaatje voor grotere versie
Dat ziet er veel beter uit: alleen nog wat 2e harmonische over.
En dan nu met de BLP-10.7, dat met z'n kantelpunt van 10,7MHz nog dichter bij de 10MHz zit:
klik op plaatje voor grotere versie
En kijk! Geen harmonischen meer over .
Ik heb de marker steeds op de 10MHz gezet. Je kunt dus door vergelijken zien (in rode vakje rechtsboven) hoeveel het filter het gewenste signaal dempt. Dat valt dus erg mee; zo'n 0,4..0,5dB.
Ze zijn ook symmetrisch: andersom aangesloten kreeg ik identieke curven.
Ik heb het niet gemeten, maar je kunt natuurlijk wel verwachten dat zo'n filter met scherp kantelpunt daar ook een woeste fasecurve heeft... Als de fasestabiliteit van je 10MHz voor jouw toepassing belangrijk is, dan zou het dus kunnen dat dat 15MHz filter toch een betere keuze is....
groet, Gertjan.
Golden Member
Hi,
Mooi setje filters Gertjan!
Groet,
Bram
Golden Member
Ha Blackdog ,
Inderdaad. Het waren eigenlijk doosjes met complete setjes met verschillende frequenties. Drie doosjes, vijf filters per doosje.
Ik heb alleen deze er uit gevist. Achteraf had ik misschien toch de hele set mee moeten nemen..... Het was niet duur...
groet! Gertjan.
Er zal wel wat meer inzitten dan de sheet laat zien, 2 C's, 2L's en een stippellijn... Heb je er ook 2 in serie gezet? Lijkt me leuk om te zien hoe steil ze dan zijn....
Golden Member
Ha Raaf,
Eens dat er meer in zit. Vooral de combinatie van zo weinig demping op het kantelpunt, en dan zo steil is erg goed voor een passief filter. Hij zal wel lekker ringen (Dat kan ik nog bekijken )
Nee, ik heb ze niet achter elkaar gezet. Het is zo al steil zat, en in het spergebied zit ik nu al naar de ruisvloer van m'n analyzers te kijken...
groet, Gertjan.
Ha RAAF12,
Er zit helemaal niets in althans niets wat je er zo uit kan halen!!!
Het is een disturbed coaxial lp filter
Stripline_filter_low-pass_form_1.svg
De opbouw welke @heer miedema laat zien zijn op een berekende afstand stukjes dielectric materiaal denk aan de isolatie tussen de platen van een condensator dit vormt dus ook de condensator
Ik gebruik koper (waterleiding buis).
Aanvulling ik denk even kijken @RAAF12 hoe weet jij wat er in zit ? ik zie het schema maar.... tussen de eerste en laatste staat een onderbroken lijn dus afhankelijk van het model en frequentie kunnen er meer secties aanwezig zijn.
Groet Henk.
[Bericht gewijzigd door electron920 op vrijdag 25 mei 2018 20:51:48 (23%)
Special Member
Laatst is de Kaise familie gegroeid. Ik had al een mooie SK-160, maar nu heb ik er een SK-20, SK-120 en SK-140 bij. De SK-20 had een slecht contact en de SK-140 een kapotte weerstand. De SK-120 was NOS en behoefde geen reparatie. Al deze meters zijn 20KΩ/V DC helemaal compleet met boekjes, doos en meet probes.
Op 25 mei 2018 20:27:50 schreef electron920:
Ha RAAF12,Er zit helemaal niets in althans niets wat je er zo uit kan halen!!!
Het is een disturbed coaxial lp filter [bijlage]De opbouw welke @heer miedema laat zien zijn op een berekende afstand stukjes dielectric materiaal denk aan de isolatie tussen de platen van een condensator dit vormt dus ook de condensator
Ik gebruik koper (waterleiding buis).Aanvulling ik denk even kijken @RAAF12 hoe weet jij wat er in zit ? ik zie het schema maar.... tussen de eerste en laatste staat een onderbroken lijn dus afhankelijk van het model en frequentie kunnen er meer secties aanwezig zijn.
Groet Henk.
Ik zat een keramisch of mechanisch filter te denken op de plaats van de stippellijn, mja dat kan niet omdat de specs vanaf DC gaan. Ik heb geen plaatje van een opengezaagd exemplaar gevonden. Ik ben wel retebenieuwd naar het inwendige. Heb ik met apparatuur bijna alles moet open.
is dat een broertje van deze ?
Komt waarschijnlijk van Philips Huizen.
Wie weet waar dit in zat?
Ite
Ha 575,
Nee dat is een voorloper van de SAW filter familie.
Groet Henk.
Golden Member
Mooi familieportret flash2b. Vooral als ze zo mooi kompleet zijn is het echt verzamelwaardig.
Golden Member
Toen ik naar Rosmalen afreisde had ik een aantal wensen op mijn lijstje gezet.
1 daarvan was een miliohm meter. Met de multimeters die ik heb is meten onder de pakweg 5 Ohm altijd een gok.
Een beetje aardige bench dmm heeft een vierpuntsmeting, maar die van mij dus niet.
Een vierpuntsmeting kan natuurlijk prima zelf met een stroombron, maar staat niet kant-en-klaar op de werkbank.
Vandaar dat ik hoopte er in Rosmalen tegenaan te lopen.
Dit prachtige meetbrugje stond 's ochtends al meteen op mij te wachten op de CO stand. Alwaar ik het mocht meenemen voor 10 euro.
Het is een Kelvin (Thomson) brug van Siemens, de M273-A1.
van 200 uOhm tot 2 Ohm verdeeld over 4 bereiken.
Verder is er niet veel over te vinden op het web. De specs vond ik bij helmut singer https://www.uploadarchief.net:443/files/download/siemensm273.pdf
De cracks hier weten vast hoe zo'n ding werkt. Voor degege die dat niet weet:
https://en.wikipedia.org/wiki/Kelvin_bridge
Verdere documentatie heb ik nog niet kunnen vinden. Ik heb ook nog niet gevonden hoe ik het ding open krijg. De enige zichtbare schroef losdraaien is niet voldoende iig. Dus ik houd me aanbevolen voor tips.
De werking is zo eenvoudig dat de user manual op het batterijklepje past
Helaas wat batterijcorrosie, zo te zien beperkt het zich tot het batterij compartiment.
De meetstroom kan ook extern ingevoerd worden, de max stroom is niet opgegeven.
Deze dale van 1mOhm laat zich prachtig meten met de brug. Ik gebruik 2V en max 250mA.
De voeding gaat direct in cc, dus ik veronderstel dat de meetstroom een stuk hoger kan/mag zijn. Dat staat ook in de specificaties.
Je houdt de witte knop ingedrukt, met de zwarte draai je tegelijk de dialer door de bereiken tot de meter in het midden staat.
De brug werkt geweldig, ben er erg blij mee. Ik kan nu behoorlijk betrouwbaar en nauwkeurig oa shunts meten.
Ik heb ook al diverse meetprobes aan de tand gevoeld, dat was soms schrikken
Ondanks dat ik denk dat dit een van de beter gelezen topics op CO is, mis ik soms toch wat context/achtergrondinfo over hetgeen wat voorbij komt.
Dus ik heb geprobeerd een wat uitgebreidere post te doen (wat wel meer werk is). Ik hoop dat ik daar mensen een plezier mee doe en misschien zelfs een beetje de trent zet/breek.
Begrijp me goed, dit is geen kritische noot, ik denk alleen dat het NOG leuker kan
Ha LetterHenk,
Je staat op de lijst ik heb er nog twee en waarschijnlijk een tas over.
Maar ik kan niets beloven komt van zelf boven water.
Hoe die open gaat wauw dat is lang geleden heb je de knop al verwijderd en de moer los gedraaid kijk of er niets mee draait.
Met die moderne shunt meten hou in de gaten als het om een echte shunt gaat dus niet een weerstand van bijvoorbeeld 0.5Ω dan kan het zijn dat je een iets andere waarde meet.
Deze SMD componenten zijn klein en ondanks het geringe vermogen houd men wel rekening met een drift door temperatuur dus in koude toestand b.v.b. geen 0.5Ω maar 0.4995Ω
Groet Henk.
