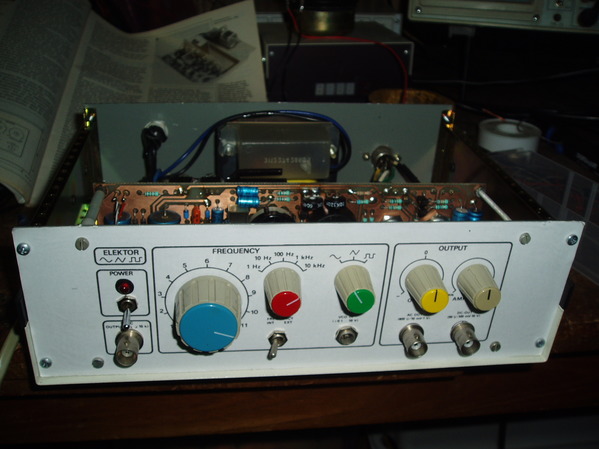

Nog een Elektuur functiegenerator, m'n eigen opgekalefaterd.

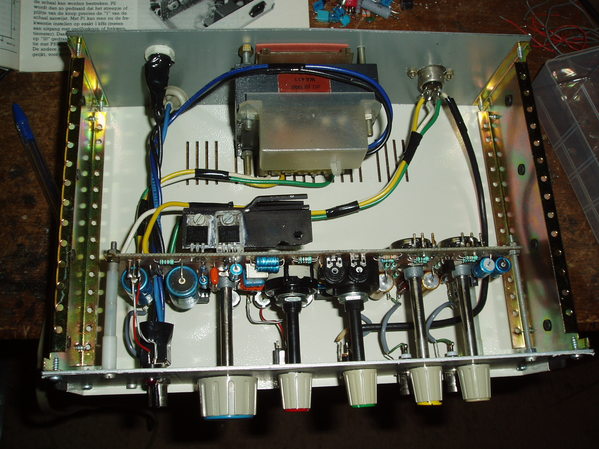

Nieuwe instelpotmeters, nieuw frontje, andere koelprofiel, en de potmeters een dotje spray gegeven. En natuurlijk opnieuw afgeregeld.
Before: http://www.circuitsonline.net/forum/view/message/733595#733595
Nice:d Vooral dan het idee de potmeters te spuiten.
edit: op de 2de foto zit het gele potmeterknopje niet goed vast:+
[Bericht gewijzigd door flush op dinsdag 15 januari 2008 18:29:29 (40%)]
Ik weet wel wat ik er in spuit (en hoeveel).
Gele dopje aangedrukt.
[Bericht gewijzigd door Henry S. op dinsdag 15 januari 2008 21:38:10 (25%)]
Als ik al die leuke projecten hier weer zie krijg ik er ook weer in maar helaas, ik heb examens
Hier het resultaat van mijn IRreceiver projectje.
Een tsop1738 op een DB9 female connector.
Alles passend in een connectorcasing.
Aangezien geen enkel IR lichtdeeltje een weg wist te banen door het doolhof van kabels achter mijn PC maar even een serieel verlengsnoer gemaakt met een handig 'dockingstation'.
Kabel is gerecycled toetsenbordsnoer uit het jaar nul.
Het geheel nog aanvullen met een universele Blokker-zapper en we moeten onze luie zetel niet meer uit.
treinfreak
Look at me, I can't fly.....
Mijn nieuwste project(je).
Een 60'tal rode LED's. Maar is geen raamverlichting!!!
Resultaat van dit "60 LED'S op 24VDC" topic!
Ik kan geen duidelijke foto krijgen van de achterzijde en de 'aan' situatie, maar deze komen nog.
Tim Blanckaert
Spread Firefox 3 | www.100dagen-slc.tk | www.slc-griekenland.tk | www.sportfeest.tk | www.nachtdergewoonte.tk | Panasonic Service Manuals
voor wat gaat het gebruikt worden?
[Bericht gewijzigd door Henry S. op woensdag 16 januari 2008 11:00:57 (87%)]
treinfreak
Look at me, I can't fly.....
Ik wil witte leds gaan gebruiken maar deze moet ik bestellen. Deze leds had ik nog liggen en daarom eerst met deze een test gebouwd.
Mijn belichtingsbak ben nu bezig met de timer maar de bak is bijna af. Volgende week glasplaat halen en de deksel afmaken. Vanavond alle draden netjes wegwerken.
mts plus
Life is waiting!
afgelopen week een prototype gemaakt voor een kabel dispenser.
Hij moet iedere keer een instelbare lengte kabel afrollen
en misschien ooit ook nog wel gaan afknippen/snijden.
de bovenkant
de onderkant
zijaanzicht prototype
vooraanzicht
er komen nog 2 rollertjes voor die om de kabel lopen.
en waar een schijf met gaatjes aan zit zodat mbv een lichtsluisje bepaald kan worden hoeveel kabel er afgerold is
flipflop
"We cannot solve our problems with the same thinking we used when we created them" - Albert Einstein
Op 19 januari 2008 16:49:50 schreef Gerwinh:
Mijn belichtingsbak
Zie ik het nou goed dat je het in een kartonnen doos hebt gemaakt? Waarom dat? Lijkt me niet echt veilig met 230V erin. Beter was dun triplex of een kunststof box geweest. Wel netjes gebouwd trouwens.
flipflop
"We cannot solve our problems with the same thinking we used when we created them" - Albert Einstein
Verrek, nog even heeel goed gekeken, en het zou inderdaad MDF kunnen zijn Da's inderdaad en stuk beter. (kif, ik had al eerder mdf gezien dan jij
)
Jochem
If you want to succeed, double your failure rate.
@mtsplus: leuk project! Wel gelijk een hoop ruimte op je werkplek nodig voor een rolletje snoer
-chefke-
300 gram motivatie -> kop van de hamer!
tjaa projecten.
mijn projecten voor de afgelopen dagen waren:
nokia TV van broertje de voeding doorgesoldeert deze tv heeft neiging eens in de zoveel tijd de voeding zelf te desolderen en dan gaat het flink staan vonken en knetteren. kwestie van solderen en draaien. (ondaks de vonk overlag blijft het ding leven)
bosh magnetron gemaakt diodes waren doogeslagen.
bosh was droog combi het element voor de droger vervangen wat een volgebouwt appartaat je kunt nergens bij.
een dateq SPA 300 gered van zijn graf mika plaatjes onder de toren sloegen door waardoor 1 kanaal het niet meer deed.
mooi speeltje overgens.
het was me het reparatie weekend wel zeg.

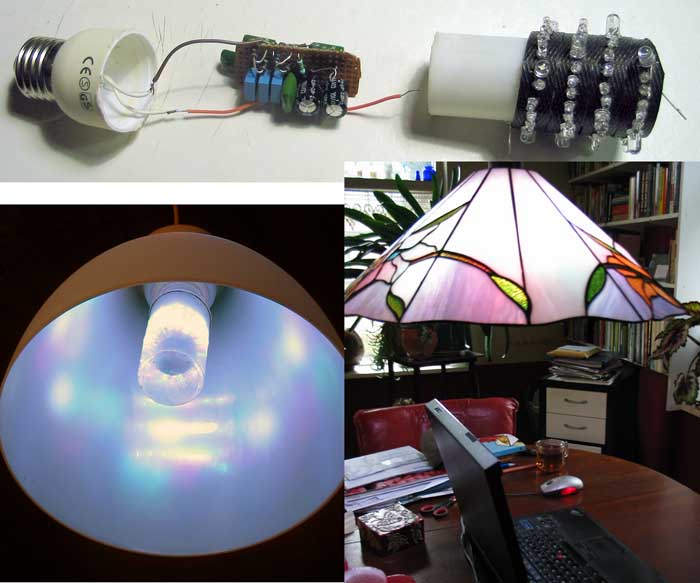

Een meerkleurige 70 LED lamp : aansturing met onderdelen van kapotte spaarlampen (diode's, C1 (535uF) en C2 (6,6uF)). kleurschema: W-R-B-R-G-R-W
Volgens schemaatje van BernardV
http://www.circuitsonline.net/forum/view/55155/last
Ondanks de kleurtjes geeft hij toch nog een vrij koel licht!
MAH
Every machine is a smoke machine if you operate it wrong enough
aha, niet verwisselbaar van kleur dus? wanneer je hem wat minder koel wilt kan je mogelijk wat witte leds verwijderen. Wit is blijkbaar feller dan de rest.
overgens wel netjes vergewerkt alles
[Bericht gewijzigd door MAH op zondag 20 januari 2008 11:36:05 (11%)]
In juli/augustus heeft Erelce een printje voor mij gemaakt van zijn project: AVR2313MOD1 (een attiny2313 "oefenbordje").
Direct daarna verhuisd, dus e.e.a. heeft een paar maanden in verhuisdozen liggen wachten op tijd. En vandaag dus eindelijk in elkaar gesoldeerd.
Het resultaat:
Ook de achterkant mag niet ontbreken, daar zitten immers nog componenten (1206 smd weerstanden). Mijn soldeerwerk is iig niet zo slecht dat ik me ervoor schaam. (Helaas blijken mijn ogen wel een dagje ouder te worden! Tijd voor een loep):
Helaas schuifschakelaar met de verkeerde afmetingen gekocht, die passen dus niet. Daarom ipv de schuifschakelaars die kiezen tussen uitgangen met een LED en TX/RX een draadbrug gezet. Zodat gekozen worden voor de TX/RX uitgang. Deze dan weer extern (blauwe draden) doorverbonden naar de uitgangen met leds.
De testcode van William (Erelce) draait tijdens de fotos. Ik heb het geheel geprogrammeerd met de usbtinyisp en avrdude.
mts plus
Life is waiting!
@jochem_s
dit is een prototype
moet uiteindelijk een klein kastje worden wat je aan het rek met de kabel rollen hangt.
kabel doorvoeren en dan ff instellen welke maat je wilt hebben
Erelce
**** De beschikbare ruimte van een werkplek is omgekeerd evenredig met de grootte van deze werkplek **** AVR-Oefeningen op Electronics 4 Fun
@ vliegnerd, leuk dit nog eens tegen te komen.
Ik heb mij al rot geamuseerd met deze simpele schakeling, en ik leer nog elke dag bij.
Ik hoop voor jou hetzelfde.
pros
Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)
Op 20 januari 2008 15:23:34 schreef vliegnerd:
Helaas blijken mijn ogen wel een dagje ouder te worden! Tijd voor een loep
Stel de loep uit zolang je kan. Ga liever voor een goede leesbril, die je enkel gebruikt als het nodig is.
Zo'n flinke loep met ingebouwde belichting mag dan een zegen lijken, je ogen worden er "lui" van, en gaan bijgevolg nog sneller achteruit. Aldus mijn oogmeester.
