Op 4 september 2010 17:08:51 schreef fred101:
Gave displays, wat zijn dat, gewoon gele Led segmenten. Qua kleur doet het aan oled denken.

Niets spannends, gewoon groene LED

Op 4 september 2010 17:30:24 schreef pros:
Dat ziet er een leuk ding uit, Sine! En je bent al aan een serieproductie bezig, zie ik... :-)

Nou .. ik had een stukje print, en ik heb nog nooit een printje gefabriekt met zo'n dichte toleranties dus ik heb hem maar gewoon drie keer naast elkaar gezet.

Een tijdje geleden had ik een foto in dit topic geplaatst over de stroomgroep die ik aan het restaureren ben. Hiervoor zou ik ook spanning en stroom weergeven per stopcontact op een LCD.

Hier een update:

De voeding is ontworpen: (5V, -5V en 12Vdc-15Vdc outputs)

Bovenkant:
http://www.diypro.be/thumbnails/VA_UNIT_voeding_top1.JPG
Grotere versie

Onderkant:
http://www.diypro.be/thumbnails/VA_UNIT_voeding_bottom.JPG
Grotere versie

Ondertussen heb ik ook het PCB-ontwerp voor de meetprint af. Deze moet in nu nog etsen, bestukken en software schrijven voor de PIC.

http://www.diypro.be/pictures/VA_UNIT_mst_bourd_3D_previeuw.png

If you want to succeed, double your failure rate.
Lucky Luke

Special Member

op mijn scherm zijn ze ook niet groen...

Op 4 september 2010 17:50:20 schreef B van Dam:

LED-dobbelsteen:
[afbeelding]
Meer info klik op de foto

Nominatie voor mooist afgewerkte Dick Best kastje ooit :)
Prachtig "verborgen" LED's tot ze aangaan. Heel mooi.

En dat voor een dobbelsteen... Ik heb er een die gewoon met 2 4017 werkt (ook 'n dubbele dobbelsteen), maar gebruik 'm nooit... Die is ook niet zo mooi afgewerkt, dat moet ik wel toegeven...

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

Op 4 september 2010 20:45:00 schreef steve04:
Een tijdje geleden had ik een foto in dit topic geplaatst over de stroomgroep die ik aan het restaureren ben. Hiervoor zou ik ook spanning en stroom weergeven per stopcontact op een LCD.

Hier een update:

De voeding is ontworpen: (5V, -5V en 12Vdc-15Vdc outputs)

Onderkant:
[afbeelding]
Grotere versie

Ziet er goed uit, maar iets doet me vermoeden dat het stuk rond de 230V geen 6mm lege ruimte is? Geen klasse II en als't minder dan 3mm is zelfs geen klasse I.

Tidak Ada

Golden Member

@B van Dam:
Ziet er gelikt uit, alleen het RA veiligheids symbool klopt niet voor UV Ik kan het juiste symbool zo gauw niet vinden, maar ik dacht dat het een kop was met een veiligheidsbril op.

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

@ B van Dam: Hoe maak jij die mooie frontplaatjes voor je behuizingen? Is dit met fotopapier of met een sticker die je ergens laat maken?

Digital Love

@gitaarstudentje: inderdaad niet overal is er 6mm lege ruimte maar zeker 3mm.

Op 13 augustus 2010 16:31:31 schreef Zonnepaneeltje:
Na mijn skelter-met-elektromotor-avontuur had ik de smaak aardig te pakken en ben met het 'zwaardere' werk gestart.

[afbeelding]

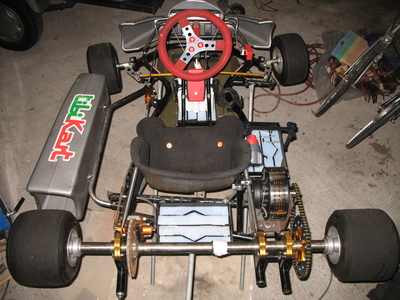

http://www.uploadarchief.net/files/download/kart_in_aanbouw.jpg

Heerlijk om die stink-uitlaat er af te slopen ;) en er een elektromotor voor in de plaats te zetten.
Het is een 72V 240A brushed motor. Gelukkig is het moeilijkste mechanische werk achter de rug want hij zit er op inclusief aandrijving.

De gaspedaal 'sensor' zit er inmiddels ook op.

[afbeelding]

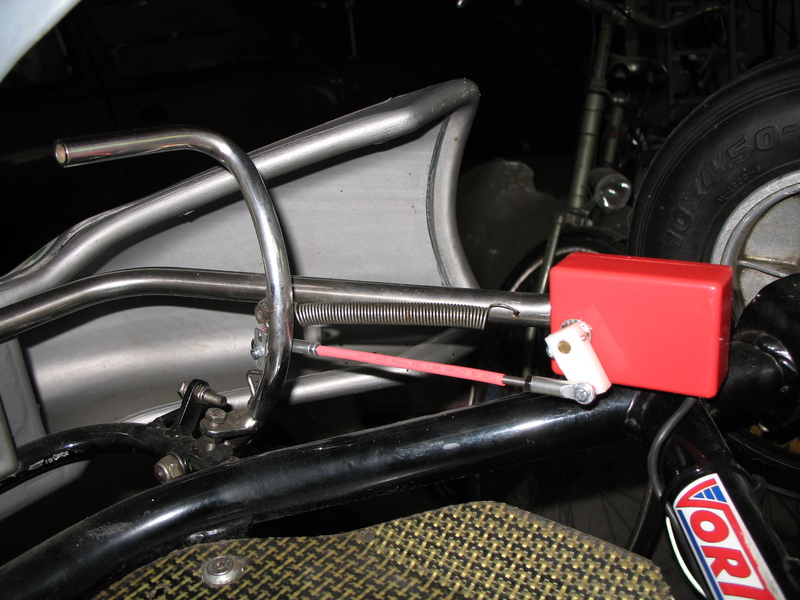

Het is gewoon een conductive plastic potmeter met metalen as.
Die heb ik ingebouwd in het rode kastje. Een teflon 'armpje' er op gemaakt en met een paar modelbouw-kogelkoppelingen en stangetje naar het gaspedaal.
De potmeter maakt een hoek van ongeveer 90 graden. Middels een ijk-drukknopje kan ik de max en min stand van het gaspedaal ingeven, de PIC schrijft die waarden in z'n EEPROM.
Dit zit in m'n skelter ook zo, dus ik kan de software zo weer gebruiken :)

Nu ben ik met het leukste bezig: de motorregelaar.
Hij wordt zo modulair mogelijk zodat ik nog het 1 en ander kan wisselen en uitproberen.

De module met de mikrocontroller is klaar, het is een PIC16F690 geworden.

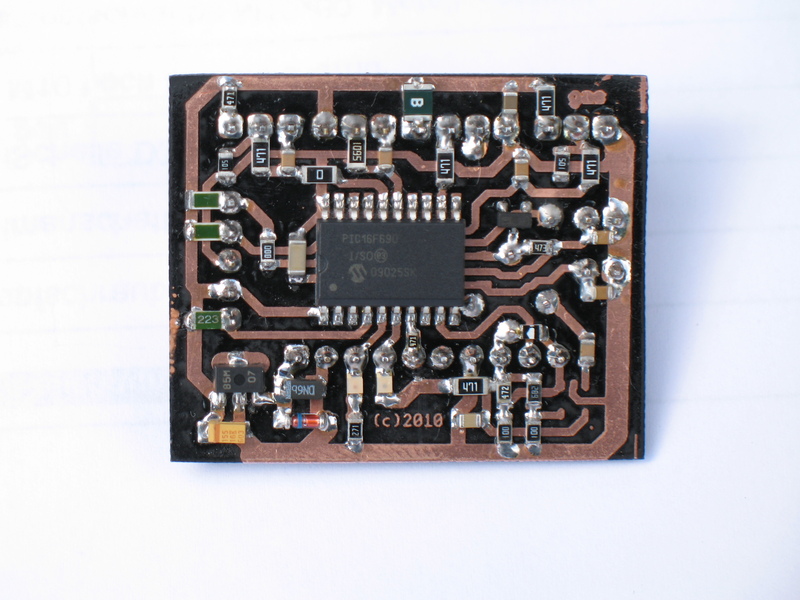

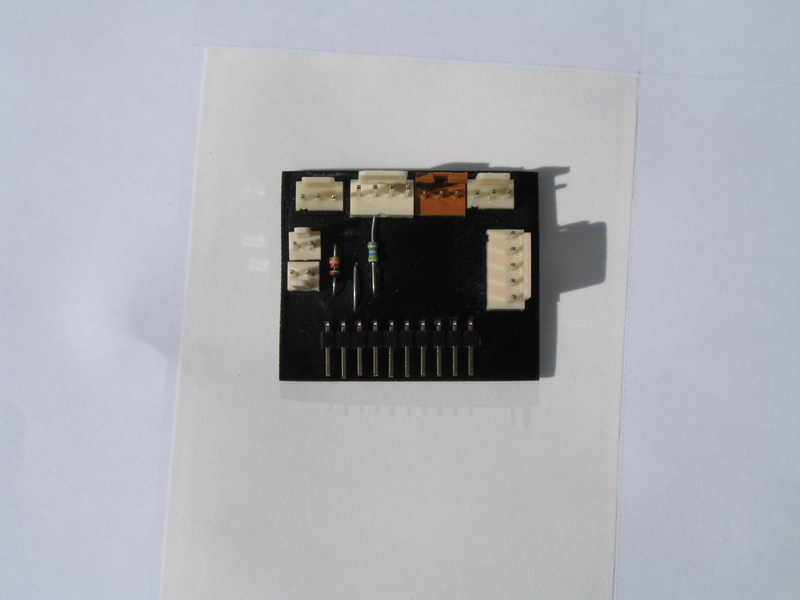

http://www.uploadarchief.net/files/download/pcb_ucontroller_top.jpg
http://www.uploadarchief.net/files/download/pcb_ucontroller_bot.jpg

De voedingsmodule met een deel van de mosfet-driver is ook al klaar er zit een geschakelde voeding op die van de ruwe 72V accuspanning 12V maakt:

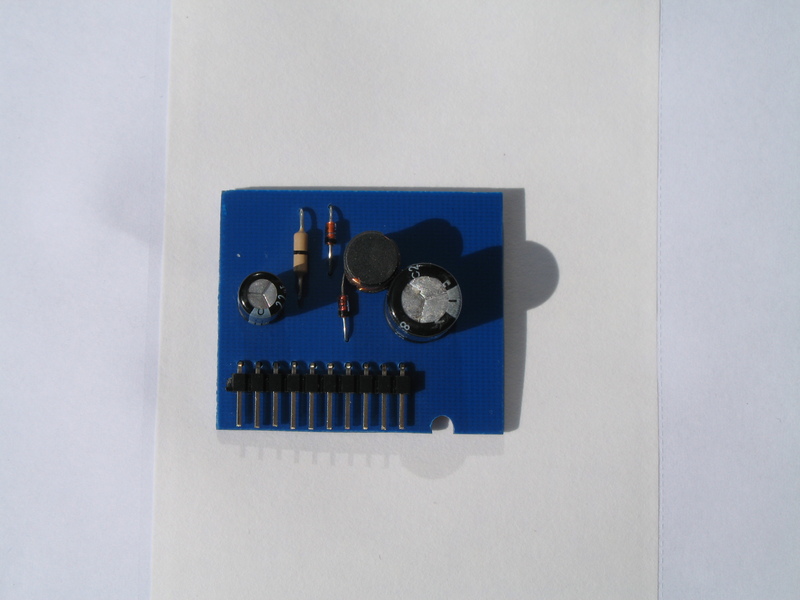

http://www.uploadarchief.net/files/download/pcb_powersupp_top.jpg

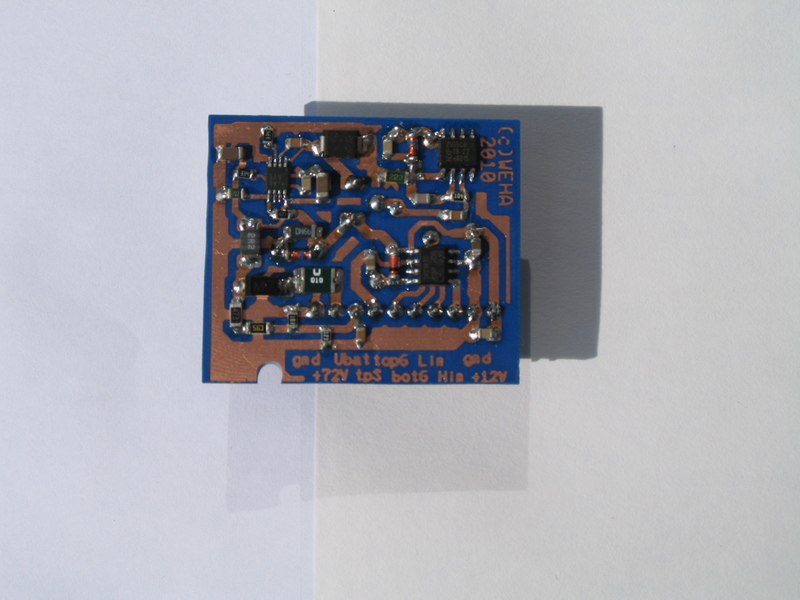

http://www.uploadarchief.net/files/download/pcb_power_supp_bot.jpg

Nu het lastigste nog, de vermogensprint... wordt vervolgd ;)

Vanwaar heb je dat rode kastje voor de gaspedaal ...? en waar is het te koop...? :p heb het ook nodig..:d en hoe werkt het .. heb ik er nog andere componenten voor nodig...? :p kan het werken op 24V 12Ah..? de motor is 24V 250W...:d

Grmblll.... Firefox tab per ongeluk gesloten. Tekst kwijt. Undo closed tab geeft een blanco scherm.

Ok, hier gaan we weer: Ik heb al sinds 1995 geen printje zelf meer gemaakt - voor eenvoudige dingen gebruik ik gaatjesprint en voor de minder eenvoudige dingen laat ik de printjes maken. Over het algemeen ben ik nogal geduldig en soms een pietje precies, dus dat schreeuwt om kant en klare printjes.

Echter, nu begon het een beetje te kriebelen. Men leest nogal veel over de toner transfer method, dus dat ging ik maar eens proberen. Ook al wegens gebrek aan belichtingsmogelijkheden hier. Jammer genoeg heb ik wel een Brother laserprinter, die overal beschreven staat als niet geschikt voor toner transfer methodes.

Uiteraard had ik net geen layout klaar staan, dus had ik maar snel een testschakelingetje ingevoerd:

http://media.share.ovi.com/m1/s/2412/75720faa3b554614a9b3f13b82a54475.jpg

Twee uur na begin:
http://media.share.ovi.com/m1/s/2412/ec535561ae6248d4b32e8d4a1e449bee.jpg

Vermits systematisch, stap voor stap, wetenschappelijk werken voor eitjes is, ging ik maar dadelijk voor 12 mil traces en een vol massavlak ter grootte van de print. Het was tenslotte om te proberen.

Even kijken of de componenten ook wel passen... Daarna printje gezaagd, ontbraamd, schoongemaakt, ontvet, enz. Niet mijn favoriete bezigheid, al dat FR4 aroma opsnuiven.

http://media.share.ovi.com/m1/s/2412/99eac039605444beaae60b5f9f562644.jpg

Presn-n-peel, inkjet fotopapier, tijdschriften enz.; ze zouden allemaal geschikt zijn voor toner transfer. Ik had nu toevallig de Economist uit, dus die moest eraan geloven:

http://media.share.ovi.com/m1/s/2412/c72fc5344ade478eb5189992b4a604a0.jpg

Tasje gevouwen, nadat het printje even in de FeCl3 had gezwommen om de toner adhesie te bevorderen:
http://media.share.ovi.com/m1/s/2412/f4d3a1db82ca4ba5b6cb585f65b6534c.jpg

Dan maar een paar keer door deze laminator uitgerold:
http://media.share.ovi.com/m1/s/2412/f8ef63985b574b09b1dd87838df144d9.jpg

Totdat het tasje scheurde na 3 keer. Volgende keer wat minder experimenteren met de feedrichting. Maar de printkant was nog goed:
http://media.share.ovi.com/m1/s/2412/1ab44556b5054228a2ebbee4e9b04bc1.jpg

Dan maar een bakje water in voor een paar minuten, en vervolgens:
http://www.istockphoto.com/file_thumbview_approve/1313483/2/istockphoto_1313483-wacky-shocked-baby-with-clipping-path.jpg

http://media.share.ovi.com/m1/s/2412/c2f4e7d3cb6f4c12a74b63d740272dfe.jpg

Het resultaat verbijsterde me compleet. Prachig!

Na een paar minuten in een onverwarmd bakje met FeCl3, liefkozend door mij heen en weer gewiegd, de geetste print:
http://media.share.ovi.com/m1/s/2412/7e3c79fbf4d5458cba02742d765be373.jpg

Daarna doet een warm badje met aceton deugd:
http://media.share.ovi.com/m1/s/2412/189d8125a7574003bbce66d23d01beb0.jpg

Persoonlijk vond ik het resultaat zonder meer goed. Er was enkel een beetje pitting in sommige grotere vlakken, en ik denk dat als ik de 6 of 7 laminatiepassen had kunnen doen in plaats van 3, zelfs die er niet waren.

http://media.share.ovi.com/m1/s/2412/9f5df9b39f1e42ecabc54aa19b8c68e1.jpg

Een paar uurtjes solderen later...
http://media.share.ovi.com/m1/s/2412/98125b1c1e584704a453f8f1d097ecd5.jpg

En de pret was uit. Ik moet nog wachten op de Coilcraft designer kit voor de 0603 spoeltjes en de Varicap, die komt van mijn vaste eBay supplier.

http://media.share.ovi.com/m1/s/2412/4c0ff0840ca04d3eb81c03b789447d3d.jpg

Moraal van het verhaal: De toner transfer methode blijkt dus anekdotish successvol te zijn.

Suffering from wiseass oneliner blackout

Mijn mening: prachtig!

Gelijk maar voor 12mil gaan de eerste keer, en dan nog slagen ook. Dat is voorwaar geen kattepis.

Een banaan schillen met een vork is slimmer dan een cactus pellen met een afwaskwast. ©Graafvaag

Jeetje Bert, mooi printje. Ik zou er bijna ook aan beginnen ;)
Maar is het uiteindelijk dus toch gelukt met jouw 'ongeschikte' printer?

Hoe lang ben je nou zoet met 1 zo'n printje?

If you want to succeed, double your failure rate.

Ziet er goed uit bert. Ik heb ook een brother (HL-2035) maar daar lukt het ook mee hoor ;)

"Ben nog een N00B, maar dat is al aan het veranderen ;)

@ Tidak Ada: Dat klopt kon het juiste symbool ook niet vinden. Maar vind dit symbool wel grappig.

@ Rewer: De frontjes maak ik in Word, meestal print ik de frontjes uit op papier en dan seal ik ze in. Maar bij de led-dobbelsteen heb ik het papier aan twee zijden met boeklon beplakt. Dit laat het licht van de led's beter door dan sealen. De frontjes bevestig ik met secondelijm.

Op 5 september 2010 09:30:51 schreef mr.stijntje:
Mijn mening: prachtig!

Gelijk maar voor 12mil gaan de eerste keer, en dan nog slagen ook. Dat is voorwaar geen kattepis.

Vers etsmiddel maakt ook een hoop uit. Ik merk dat ik met een verse batch natriumpersulfaat scherper kan etsen dan met spul wat al een tijdje gestaan heeft.

Tidak Ada

Golden Member

Aangezuurd FeCl3 etst ook scherper, Waarom zouden ze indusrtiëel anders nog steeds met dat 'vieze' spul werken.

Heel vroeger etsten we met sapleterzuur (HNO3) Dat ging blliksemsnel, maar onderetste sterk.
Afdekken met Oostindische inkt met Arabische gom, opgebracht met een buisjespen (Nee geen dure Rötring, maar zo'n 'trechtertje' in de houder van een kroontjes pen.
Toch ging het allemaal best aardig. Ik heb er eens een ingangstrap voor een scoop mee gebouwd met een ECC85. Geen epoxy maar pertinax; het eerste bestond nog niet.

Dat printje van bert_mc spant voor mij de kroon :)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - http://www.tubecollectors.org/

Hey allemaal,

Hier dan ook mijn eerste (eigenlijk 2e) projectje. (eerste is een voedingkje met een 7805 7809 en 7812)

Voor jullie is een programmer bouwen waarschijnlijk Übersimpel maar voor mij toch wel iets waar ik een beetje trots op ben :)

Gister dus begonnen om een seriele pic programmer te bouwen omdat ik hier toch wel graag mee wil gaan experimenteren.

Zoals ik al had verwacht ging dit niet in 1x goed
Op zich geen probleem als je maar de tijd en het geduld heb om het werkend te krijgen.

In totaal heb ik er 2 gebouwd omdat ik er met de eerste niet meer uitkwam en niet wist of alles nou correct aangesloten was

nummer 1

nummer 2

Toen naar nummer 2

Maar ook deze werkte helaas niet.
Je vraagt je dan af wat is het probleem ?
Is het de programmer ? De software in combinatie met Windows 7 64 bit ? De seriele poort in combinatie met Windows 7 ?
Je heb eigenlijk geen enkel referentiepunt behalve dat de voltages in het printje overeenkomen met wat het ongeveer moet zijn.

Als laatste optie en met de moed ondertussen in de schoenen toch nog maar eens naar het aansluitpunt kijken en toen bedacht ik me in eens dat als ik op schema 1 in de DB9 kijk dat het dan best eens zou kunnen dat ik in het mannetje (dus aan de pc kant) kijk.

Dat zou betekenen dat als ik dat wil vertalen naar vrouwtje dat alles gespiegeld zou moeten worden.

Draden losgesoldeerd en vervolgens gespiegeld vastgesoldeerd en het werkt in 1X.

Toch wel grappig dat ik hier al een aantal keren aan had gedacht maar het voor je gevoel te "simpel" is dat het daar eigenlijk niet aan kan liggen ? Terwijl in het vrouwelijke plugje gewoon nummertjes staan aangegeven ;)

Daarna gelijk even een programma in de pic geladen om 2 leds afwisselend te laten knipperen en dat werkt in 1X

Nu dus eens kijken wat ik wil gaan maken maar het programmeren kan beginnen :)

YIHAAAAA (sorry heb er zin in )

Groetjes,

Robbert

http://lh4.ggpht.com/_T6HX7GUOFfE/TIp8yN-BelI/AAAAAAAAAFw/5BjgDtMpQh4/DSCF2828.JPG

http://lh6.ggpht.com/_T6HX7GUOFfE/TIp8yWA-PWI/AAAAAAAAAF0/xpAYlK0W2NI/DSCF2829.JPG

Mooi werk, ben ook een beginnen ling en krijg een simpel looplicht maar niet op gang.
Ben ook dan maar aan een tweede begonnen.
Met wat moet je nu het progamma schrijven?

Ik schrijf de software met Proton PIC Basic LITe

op deze site staan een aantal voorbeelden

Welke pic's heb je ? pic16f628a toevallig ?
Ik kan je namelijk vertellen dat het daarmee in ieder geval werkt. (bij mij althans)

Ok bedankt!
Ik heb geen pic...
Was geïnteresseerd omdat ik misschien ook ga beginnen met pics.
Ik ga het programma al eens bekijken!

[Bericht gewijzigd door LEDfan op 5 september 2010 17:42:21 (18%)

fred101

Golden Member

Bert, ongeloofeloos mooi. Ik heb laatst weer geprobeerd te etsen, niet alles lukt dead bug, zeker geen ic met 16 pootjes op 2x2mm (AD8318) maar mijn etsspul (blauwig) was blijkbaar te oud. Deed niks meer, twee jaar geleden een printje mee geëtst.

Ik had nu oostindische inkt gebruikt maar dat loste gelijk op. Een gewone permanent marker bleef wel zitten (sporen met een mesje in de inkt uitgekrast)het koper helaas ook. Ik heb alleen een inkjet en belichten vind ik te veel gedoe. Op het werk wel een (brother) laser. Ik krijg woensdag weer dat ouderwetse bruine spul. Dat gebruikte ik vroeger ook maar de sporen schilderde ik met bouwdoosverf. Dat ga ik nu maar weer doen.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Dit adapterbordje is een mini projectje maar toch eentje waar ik heel blij mee ben, aangezien het de eerste keer is dat ik mijn printplaatjes heb laten maken in plaats van ze zelf te etsen.

http://www.pieterprovoost.nl/blog/images/skmpcb.png

Op 6 september 2010 15:07:25 schreef tombaugh:
Dit adapterbordje is een mini projectje maar toch eentje waar ik heel blij mee ben, aangezien het de eerste keer is dat ik mijn printplaatjes heb laten maken in plaats van ze zelf te etsen.

[afbeelding]

Je hebt er toevallig niet meer dan 1 laten maken? Ik heb dezelfde ontvanger liggen en een adapter printje is wel relaxed.

Lucky Luke

Special Member

Op 6 september 2010 15:07:25 schreef tombaugh:
Dit adapterbordje is een mini projectje maar toch eentje waar ik heel blij mee ben, aangezien het de eerste keer is dat ik mijn printplaatjes heb laten maken in plaats van ze zelf te etsen.

[afbeelding]

Zitten de pinnen van die <gps module?> dan op zo'n rare steek dat er een adapter voor nodig is?

Al die mooie project(en/jes) hier... Moet zelf ook nodig weer 's wat afronden...

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)

Lucky, de pitch op de module is 2 mm en dus niet breadboard compatibel...
