Op 25 november 2011 17:42:15 schreef utilis:
LCD display 8digit ( DIL 68 ) " D094030R020L "
[...]
[afbeelding]

Het display is een passief custom made LCD.

Over de U416B verder niets te vinden, hier is denk ik een papieren datasheet voor nodig.

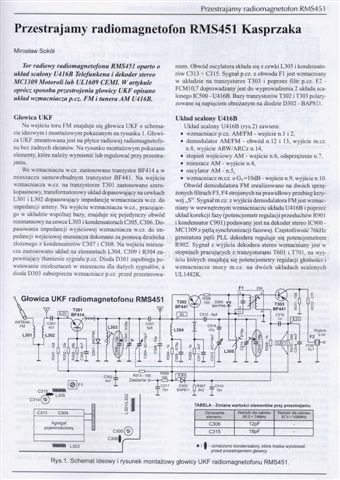

Toch wat gevonden via een Poolse transistorradio "Przestrajamy radiomagetofon - RMS 451 Kasprzaka" uit de koude oorlog: http://sp6stg.nd.e-wro.pl/przes3.html

http://www.uploadarchief.net/files/download/rms451-1.jpg
http://www.uploadarchief.net/files/download/rms451-2.jpg

Beter leesbaar maar zonder inwendig schema:
http://unitra.eu.org/webfm_send/685

De termen moeten nog even door de translator ;)

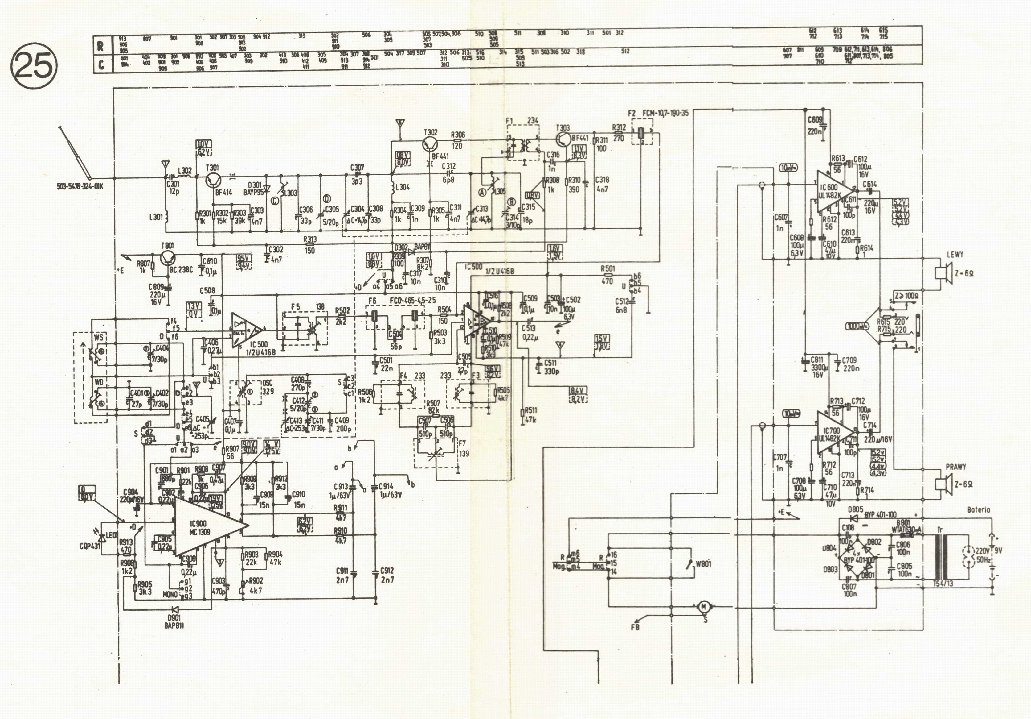

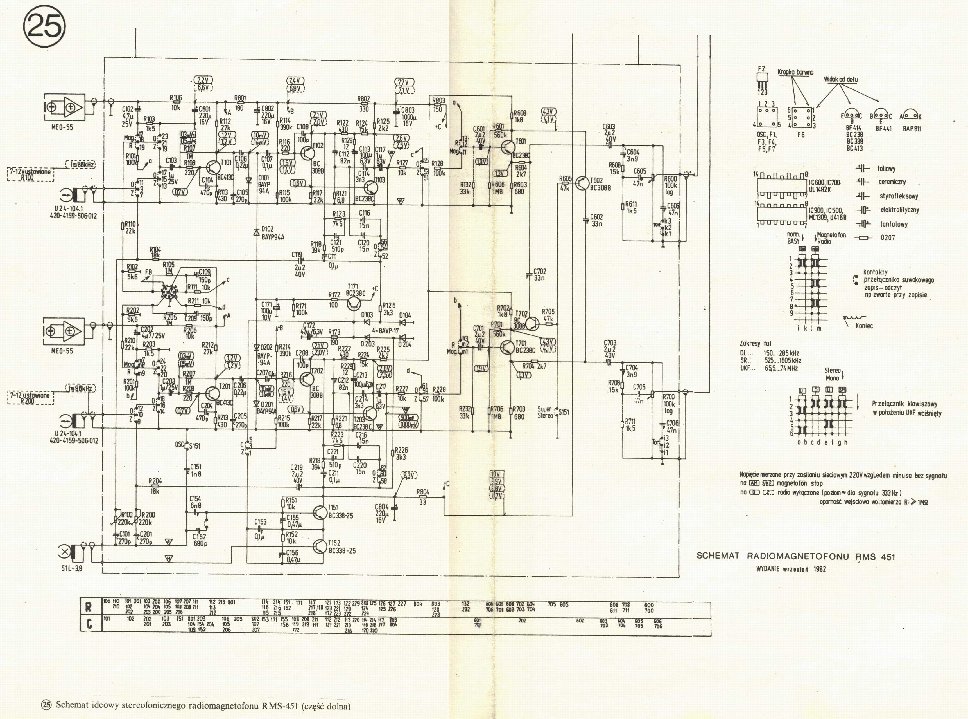

Het complete schema:
http://www.uploadarchief.net/files/download/rms451-3.jpg
http://www.uploadarchief.net/files/download/rms451-4.jpg

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
maartenbakker

Golden Member

Kennelijk geen equivalent dus.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
pa3gws

Golden Member

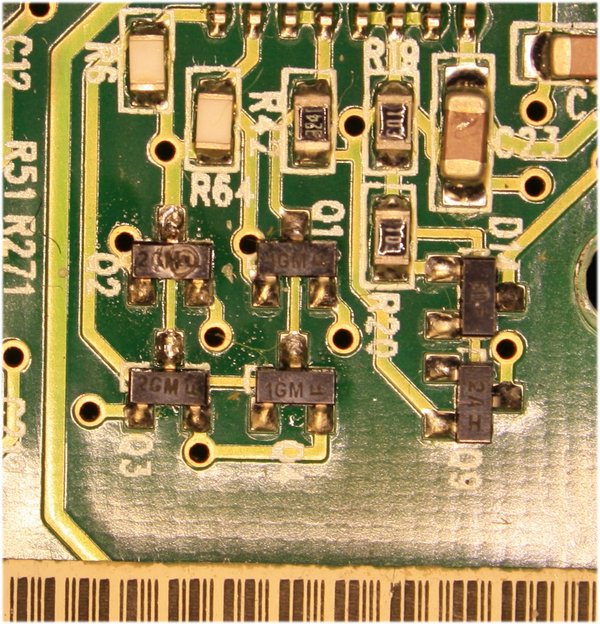

Iemand enig wat dit voor een onderdeel is?
Is het een transistor of een Fet.
Hij zit in een autoversterker waarvan een van de Fet's in het voedingdeel was uitgefikt.
De opdruk is 2GM met op zijn kant erachter een F
Het is de driepoot links boven met de brandplek.
Edit
Oeps niet goed gezocht dus.
http://www.s-manuals.com/smd-files/pdf/m/mmbta55,_mmbta56_g.pdf
Zou ik er een BC640 in kunnen plakken. :-)
http://www.uploadarchief.net/files/download/torrretje2.jpg

Ik ben gestopt met roken nu mijn schakelingen nog.
Hugo Welther

Moderator

Volgens het SMD code book een MMBTA56. Dit is een MPSA56 in trough hole. Een PNP general purpose transistor.
Volgens het zelfde code book is de 1G zijn NPN tegenpool. Een MMBTA06 = MPSA06

Het enige dat tussen jou en je doel staat is alles wat jij jezelf verteld dat je het niet kan.
pa3gws

Golden Member

Het inderdaad een PNP tor.
Bedankt Hugo.

Ik ben gestopt met roken nu mijn schakelingen nog.

Heb hier een schoendoos vol vermogenselektronica, vermoedelijk allemaal voor 50hz. Enkele dingen kan ik niet vinden:

CS 18 (??) 06hu3 van BBC. (??) is een ontbrekend stukje sticker, wellicht dat daar ooit nog tekst heeft gestaan.
Vermoedelijk een thyristor. Behuizing is mega: 54mm metalen schijf die met 4 schroeven ergens op gemonteerd kan worden. Er komt een kabel uit van 14mm doorsnede met een oog geschikt voor M12.

CS 78 - 12iu2 van BBC. Is zeker een thyristor, geen idee welk vermogen. Heeft een M12 schroefaansluiting en er komt een kabel uit met een diameter van 9mm.

Magnetische flux loopt altijd in gesloten paden, elektrische stroom niet per se (volgens de wet van Ampère), want: elektrische lading kan ophopen.

@muddy: De CS 18 (??) 06hu3 van BBC moet zijn:
CS188-06HU3-Brown Boveri & Aktiengesellschaft-SILICON CONTROLLED RECTIFIER,600V V(DRM),450A I(T),FBASE-F.
En de CS 78-12IU2 van BBC is:
CS78-12GU2-Brown Boveri & Aktiengesellschaft-SILICON CONTROLLED RECTIFIER,1.2KV V(DRM),160A I(T),STF-M12.
Dit zijn flinke jongens, daar kan je een straat mee aansturen. Of een flinke dimmer/voeding.
Hopelijk is men daar mede geholpen.
Bron: http://www.partminer.com/part-specification/CS188-06HU3
MVG Gerard.;)

soms zoekt men te diep in het EENVOUDIGE.

Bedankt Gerard! Het zijn inderdaad flinke jongens, weet nog niet wat ik ermee ga doen.

Magnetische flux loopt altijd in gesloten paden, elektrische stroom niet per se (volgens de wet van Ampère), want: elektrische lading kan ophopen.

Kleine tram laten rijden? :-)

Op 27 november 2011 16:39:15 schreef muddy:
... weet nog niet wat ik ermee ga doen.

Dat heeft niet lang geduurd... Verkopen.

[Bericht gewijzigd door rew op zondag 27 november 2011 16:48:55 (83%)

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

BBC is Brown Boveri Corporation en is samen met ASEA eind jaren 80 overgegaan tot wat nu ABB heet.

Mocht er nog iemand datasheets of cross-reference info hebben van BBC dan houd ik mezelf aanbevolen.

@Dominic:
Ik heb dit zoals ik al vermelde via Google dit gevonden.
Maar zegt DMM 3020 jou iets? Ik verneem het wel. Eventueel via een mail.
MVG Gerard.;)

[Bericht gewijzigd door Henry S. op zondag 27 november 2011 18:39:24 (49%)

soms zoekt men te diep in het EENVOUDIGE.

ik heb hier 3 ictjes die ik gevonden heb (nog nooit gebruikte) maar kan niet vinden wat ze doen, en zou dus niet weten wat ik er mee kan doen :p

ic1:
16 pins
EAGLEMOSS
CYB II-UC4 v1.3
0327

ic2:
14 pins
LM324N
W991s9914

ic3:
16pins
P9818AB
CD4060BCN

(foto's zijn een beetje mislukt)
http://users.telenet.be/ruw/Circuitsonline/afbeeldingen/Foto0107.jpg
http://users.telenet.be/ruw/Circuitsonline/afbeeldingen/Foto0108.jpg

[Bericht gewijzigd door Henry S. op zondag 27 november 2011 18:39:50 (4%)

mm thx, zeker op het verkeerde gegoogled :p

nu die laatste foto nog,
denk dat het een germanium diode is maar ben niet zeker of dit wel klopt
http://users.telenet.be/ruw/Circuitsonline/afbeeldingen/Foto0108.jpg

[Bericht gewijzigd door Henry S. op zondag 27 november 2011 18:40:14 (49%)

@Meerweten:
Daar is met mijn vergrootglas niets van te maken.
MVG Gerard.;)

soms zoekt men te diep in het EENVOUDIGE.

staat ook geen opschrift op

nu nog uitzoeken wat ik met die ictjes kna gaan doen (projectje dan) en heb weeral eens iets te doen

maartenbakker

Golden Member

Je kan de doorlaatspanning meten. Onderscheid tussen silicium en geranium is dan simpel, Schottky en geranium is wat lastiger omdat dat allebei rond de 200 a 300mV kan zitten waar silicium rond de 600 a 700mV zit. Als ik het zo zie, denk ik aan germanium, dus bruikbaar als detectordiode in een radio'tje ofzo.

De 4060 in diverse varianten en LM324 zijn zeer veel toegepaste IC's in de hobby dus dat moet wel lukken lijkt me.

[Bericht gewijzigd door maartenbakker op zondag 27 november 2011 18:02:56 (34%)

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

voor de 4060 heb ik hier op co al een timer gevonden, de lm324 is nog zoeken :p

ondertussen de diode al eens doorgemeten en mijn vermoeden dat het een germanium diode was klopt, het is een 236-237 mv

[Bericht gewijzigd door Henry S. op zondag 27 november 2011 18:40:29 (57%)

fred101

Golden Member

Lm324 is gewoon een standaard allround huis tuin en keuken opamp.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

De LM324(N) is en Quad OpAmp, Meestal in een DIL14 behuizing.
Ik heb 5 van die dingen in een 2X8 Equalizer gehad.
Deze zijn toen vervangen voor de TL074CN.

Een heel bekend IC, met als opvolger de TL074CN, en de duurdere broer de TL084CN.

Een link naar de DS is de volgende:

http://www.national.com/ds/LM/LM124.pdf

Deze link behandelt meerdere compatible LM's, vandaar het andere nummer.

Neovo.

Slechtziend aan linker oog, Blind aan rechter oog. Hosting van Forumbestanden: https://drive.google.com/drive/folders Meetarsenaal welke ik heb: https://drive.google.com/file/d/1vx54QxPe6YS3pJhybK_y0a380MYUFGyb/view

maw kan ik met de lm324 niet veel doen aangezien ik hier nog heel wat 074 liggen heb :p

fred101

Golden Member

Waarom niet, dat er een opvolger is wil toch niet zeggen dat de oude slechter of onbruikbaar is.
De TL074 is bv een jfet opamp, de 324 is een transistor opamp.

Je hebt een paar smaken in opamps, fet, mosfet, transistor of gemixed.
En dan zijn er nog alle parameters als Voffset, bias stromen, ingangsimpedantie, slewrate, vermogen, PSRR, CMRR, max differentieele spanning, ruis, drift ect ect.
Soms is een 741 meer dan genoeg, soms een OP277 nog te slecht.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

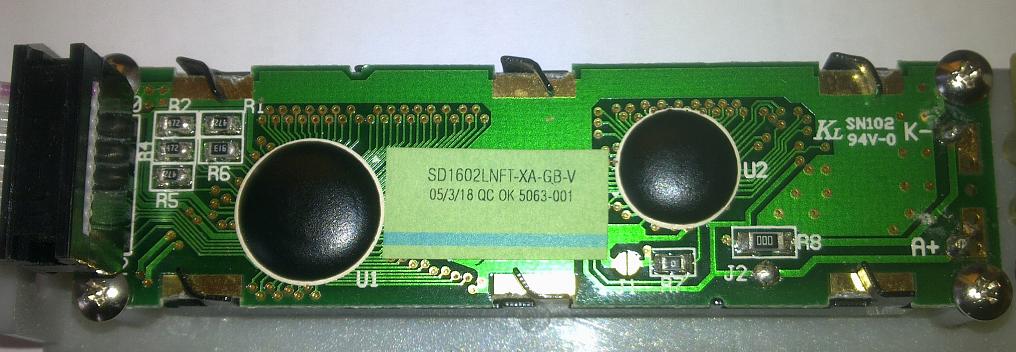

Heeft iemand meer info over dit LCD-display?

http://www.uploadarchief.net/files/download/resized/welk_lcd.jpg

Hij heeft een hele mooie blauwe backlight, maar ik heb geen idee hoe ik hem kan aansturen.

Er zit een 10-polige header op en een aansluiting voor de backlight voeding (anode + kathode).

[EDIT]
PS: ik heb geen idee hoe ik de thumbnail kan linken naar de grotere afbeelding.
Maar hij staat hier:http://www.uploadarchief.net/files/download/welk_lcd.jpg

[EDIT2]
Links zit de 10-polige header.
Rechts zit de voeding voor het backlight (A+K)... maar het kan zijn dat deze doorverbonden is met de header.
Dat heb ik niet doorgemeten.

Het was een statusdisplay van een RAID-controller en kwam dus uit een PC.

Waar heb je dat LCD uitgehaald ? En zit de backlight ook op de connector aangesloten of komt die via een apart kabeltje ?

@Dominic:
En weet je het al, van de DMM 3020?
MVG Gerard.;)

soms zoekt men te diep in het EENVOUDIGE.
