Je mooiste meetapparatuur. Deel 9

Dit topic is gesloten


Mooie verzameling van kwalitatief materiaal.
ben benieuwd naar de nieuwe setup.

RTFM, dan pas vragen...

het kan zijn, dat de inzendtermijn al is verstreken.... Dan excuses.

0-11dB in 1 dB stappen en 0-70dB in 10dB stappen van DC-18GHz.

Gr. N.

nil volentibus arduum niets is moeilijk voor hen die willen
miedema

Golden Member

Ha NKHteB,

Mooie verzwakkers!
Deze kende ik nog niet, een sjieke N variant van de bekende BNC verzwakkers!
tot 18GHz is niet te versmaden. En ook de aanduiding in de knop is mooier.

Voor mooie spullen is er geen inzendtermijn ;-)

groet, Gertjan.

Hallo Gertjan,

tnx voor de interesse. Ja, dat zijn hele mooie verzwakkers. Ze zijn er ook in SMA-uitvoering en met APC-7 aansluiting. Maar voor deze laatste heb je natuurlijk weer diverse verlopen nodig......

Maar omdat deze connector niet zo populair (meer) is, zijn accessoires wel weer voor acceptabele prijzen te koop, zelfs ongebruikt...

Veel plezier met de hobby!

Gr. N.

nil volentibus arduum niets is moeilijk voor hen die willen
Hewlett

Honourable Member

Ja, hele mooie verzwakkers zijn dat. Zoals al gezegd, zijn ze verkrijgbaar (worden nog nieuw geleverd) in verschillende uitvoeringen (11dB, 3 en 4 sectie 70dB en 110dB), tot 50GHz in de M versie en ook volledig programmeerbaar o.a. via 11713A. De programmeerbare versies worden o.a. ook ingebouwd in signaal generatoren toegepast. Ik heb de G uitvoeringen, 4GHz programmeerbaar met een 11713A.

APC-7 connectors worden hier in mijn lab nog regelmatig gebruikt (8410B en 8753C VNA) inderdaad heb ik ook zo'n 11650A kit ongebruikt voor een redelijk bedrag gekocht :-) de twee sleutels links en rechts zijn voor connector montage/demontage en er zitten reserve center pennen bij. Mooie aan APC-7 connectors is dat ze geen gender hebben (dus geen onderlinge verlopen nodig) en ze zijn bruikbaar tot 18GHz met een hele mooie lage SWR, beter wordt het niet.

HamRadio PA2HK // Keep Calm and Carry On.

@ Hewlett

leuk dat je ook zo'n set hebt. Het lijkt wel, dat het schuimrubber bij jou anders verkleurd is, dan bij mij....(hi).

Ik gebruik APC-7, omdat mijn SWR-brug (Wiltron 97A50-1) op de testuitgang ook zo'n connector heeft. Dan moet je wel gaan verzamelen...

Gr. N.

nil volentibus arduum niets is moeilijk voor hen die willen
Hewlett

Honourable Member

<OT>
Hihi, ja dat schuim daar moet je wel mee oppassen. Kans is aanwezig dat het naar verloop van tijd een soort kleverige brei wordt welke heel lastig te verwijderen is. Ik ga bij al mijn koffertjes het schuim preventief vervangen.

Waarom ik dat doe? Tot mijn grote ontsteltenis zag ik dit toen ik het koffertje met 11600A transistor test fixture open maakte, dit :-(

6 maanden geleden was het schuim nog intakt, dus dat verouderen gaat erg hard. Gelukkig zitten er doppen op de beide APC-7 connectors. Losse schuim heb ik weggehaald, wat er nu nog zit zit vastgeplakt. Graag tips hoe je dit weer schoon krijgt :-) Met wasbenzine gaat het, maar met kunstofdelen is dat wel oppassen...

</OT>

HamRadio PA2HK // Keep Calm and Carry On.

Op 7 juni 2018 12:12:12 schreef flash2b:
Grappig dat alles hier op CO gecorrigeerd wordt alleen klopt de correctie niet: https://www.electronics-tutorials.ws/capacitor/cap_3.html

WV staat in relatie met DC en niet met AC waarbij de piek waarde hoger ligt.

En vaak wordt ook de maximale rimpel opgegeven, als die wordt overschreden gaat de levensduur door de extra opwarming omlaag. Het is vaak een kwestie van prijs, boekhouders willen goedkoop, de NASA de allerbeste die te koop zijn. Die solid SMD elco's zie je steeds meer in de moderne consumenten apparatuur oa. smartfone's en laptops.

@ Hewlett

Eerst "deppen" met plakband, ducttape werkt goed.
Dan de restjes verwijderen met aanstekervloeistof (benzine), Zippo bv.

Groeten, Chris

ja, dat schuim is een ramp. Ik heb ook al een keer de complete inhoud van een kit moeten vervangen van Wiltron:

Na het schoonmaken, heb ik met behulp van schuimrubber zelf wat geknutseld. Dat bevalt goed. Met een stanleymes de uitsparingen gemaakt:

Ik heb de indruk dat dit schuimrubber minder gauw verkleeft, maar we gaan het zien...

Gr. N.

nil volentibus arduum niets is moeilijk voor hen die willen

foutje..

[Bericht gewijzigd door NKHteB op 14 juni 2018 14:52:13 (97%)]

nil volentibus arduum niets is moeilijk voor hen die willen

Op 28 juni 2018 15:44:34 schreef flash2b:
Of een mooie foto van het apparaat posten in "je mooiste meetapparatuur" topic met een korte beschrijving en de vraag of iemand een manual heeft.

Voor verschillende metingen heb ik een PRECICAL PJN 5208 staan. Ooit eens op de kop getikt van iemand die hem niet meer nodig had. Dit is een veelzijdig stukje ouderwetse, maar degelijke elektronica. Met dit apparaat kun je metingen uitvoeren (spanning, stroom, temperatuur en weerstand) maar ook signalen simuleren (wederom spanning, stroom, thermokoppel en weerstand).

Aan de binnenzijde van de deksel zit een beknopte handleiding, voldoende om de basis functies van het apparaat te gebruiken (statisch meten of simuleren van eerder genoemde opties). Nu weet ik dat dit apparaat ook meer kan, bijvoorbeeld het wisselen tussen waardes op gezette momenten. Dit staat beschreven in de handleiding, zo meld de korte instructie. Helaas ben ik niet in het bezit hiervan.

Is er iemand die mij kan helpen met een handleiding van dit apparaat? Zie ook Handleiding PRECICAL PJN 5208.

Look at me, I can't fly.....
fred101

Golden Member

Je kunt ook zoeken op AOiP France PJN 5208 (hier staat een schema van deze proces calibrator)

www.pa4tim.nl, Reparatie van meet- en calibratie apparatuur, ook oud en exotisch

Komkommernieuws;
Volgens mij is het weer tijd voor een calibratie ronde :)

ps. laat dit nooit aan je vrouw zien. Die had namelijk de opmerking; zeur niet over de LSB's die je niet instelt op de generator.
wijsneus...
[/komkommernieuws]

RTFM, dan pas vragen...

Op 14 juni 2018 14:48:41 schreef NKHteB:
ja, dat schuim is een ramp. Ik heb ook al een keer de complete inhoud van een kit moeten vervangen van Wiltron:

[bijlage]

Na het schoonmaken, heb ik met behulp van schuimrubber zelf wat geknutseld. Dat bevalt goed. Met een stanleymes de uitsparingen gemaakt:

[bijlage]

Ik heb de indruk dat dit schuimrubber minder gauw verkleeft, maar we gaan het zien...

Gr. N.

Netjes gemaakt :). Ik gebruik daar zelf nog wel een plukschuim voor. Dat is wat grover, maar makkelijker in model te maken.

[edit]Zoiets, geen aandelen http://www.schuimrubbershop.nl/schuimrubber_platen/plukschui...gIRc_D_BwE

[Bericht gewijzigd door Antoine op 27 juli 2018 11:34:52 (15%)]

Sine

Moderator

Op 27 juli 2018 10:21:11 schreef wielklem:
Komkommernieuws;
Volgens mij is het weer tijd voor een calibratie ronde :)

Mooie counters, maar het kristalletje wat er in zit is waardeloos, ik heb er zelf dan ook een oventje in geklust.

Angaben sind wie immer ohne Gewähr.
TinusTech

Golden Member

Op 13 juni 2018 12:49:43 schreef Hewlett:
<OT>

6 maanden geleden was het schuim nog intakt, dus dat verouderen gaat erg hard. ..... Graag tips hoe je dit weer schoon krijgt :-) Met wasbenzine gaat het, maar met kunstofdelen is dat wel oppassen...

</OT>

Heb heel hardnekkig kleverig opgelost schuim kort geleden nog moeten verwijderen van een fotografisch filter. Alcohol werkte niet, wasbenzine een heel klein beetje. Aceton werkte geweldig goed. Oppassen voor plastic. Kunststoffen petrischaaltjes losten in aceton ook direct op....

Op 27 juli 2018 15:44:30 schreef Sine:
[...]

Mooie counters, maar het kristalletje wat er in zit is waardeloos, ik heb er zelf dan ook een oventje in geklust.

ja klopt.
Eigenlijk ook alleen met externe ref gebruiken (of een oven in knutselen ;) ).
de bovenste heeft ook met de warmte wat problemen met zijn gate. spontane reset waardoor er 0.00 in beeld komt te staan.

RTFM, dan pas vragen...

Een nieuwe (voor mij) meter toegevoegd aan de verzameling:

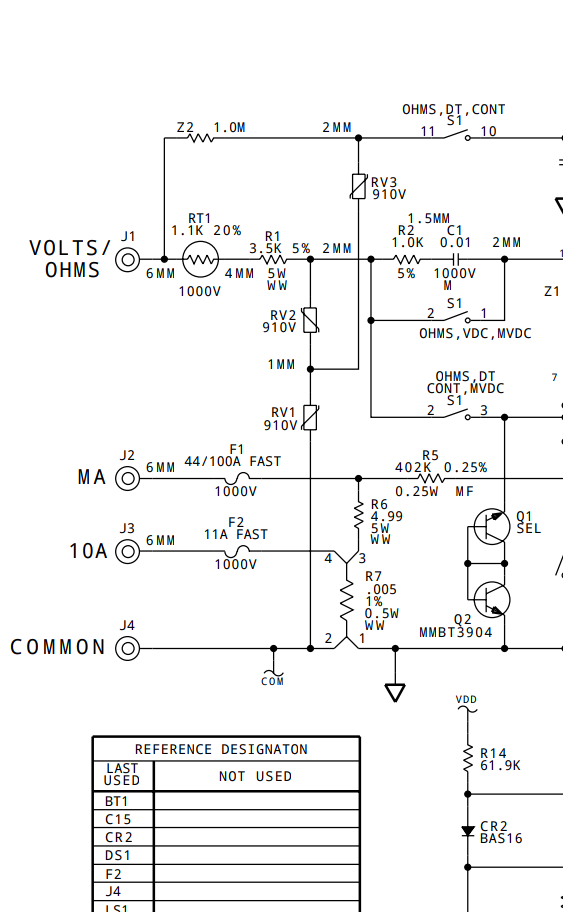

Deze meter werd verkocht met de vermelding dat de metingen soms instabiel waren. Dit bleek inderdaad het geval, vooral in de ohms meting. Voor de 177 is geen schema beschikbaar, echter voor de 77iii is die er wel. De input sectie is (bijna?) gelijk voor beide meters.

Tijdens het doormeten van de input sectie kwam ik er achter dat de meting stabiel is zolang er rond de input gedrukt wordt.

De 1M input weerstand is opgebouwd uit 5 200K smd weerstanden. De oorzaak van de fluctuerende meting bleek een slechte soldeer verbinding tussen de eerste en tweede 200K weerstand. Had ik niet verwacht van Fluke, dat er een scheurtje in de soldeer verbinding ontstaat.

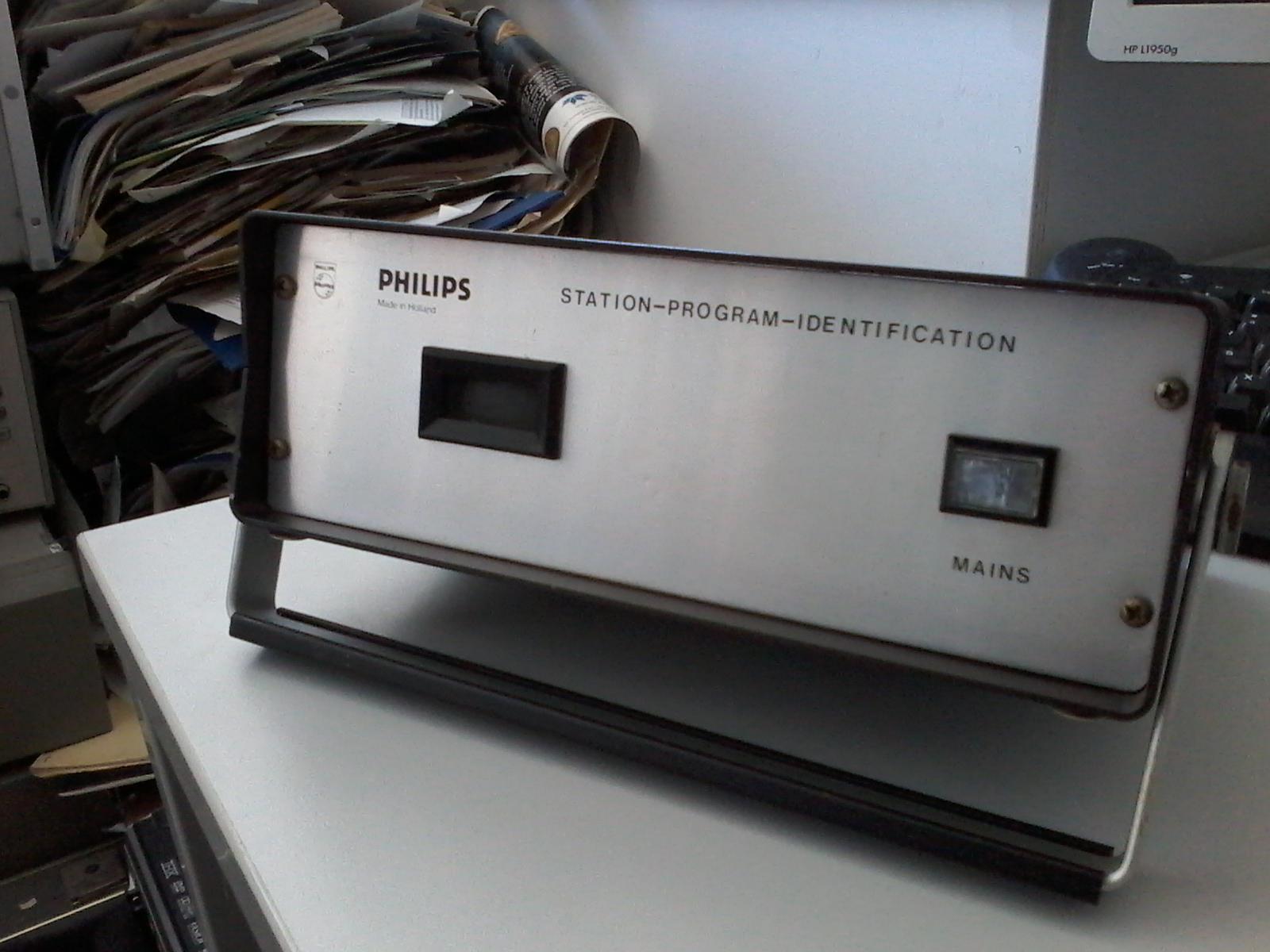

Leuk doosje van uit het zuiden :D

Ik heb vooralsnog geen idee wat ik er mee gedaan heb :?

Groet Henk.

Everything should be as simple as possible, but not simpler.

uit het natlab nog, daar heeft maarten vast een aparte afdeling voor bij de philips documentatie.

maar is het een beta ding van de RDS of iets? er staat 86 achterop, RDS kwam begin 90's op gang bij mijn weten. het zijn dezelfde bruine kastjes als die van de 1986 SBC reeks voor meetapparaten.

waar rook was, werkt nu iets niet meer
maartenbakker

Golden Member

Op 1 augustus 2018 19:14:35 schreef electron920:
Leuk doosje van uit het zuiden :D

Een erg interessant doosje. Wat bedoel je met geen idee? Ben je het doosje kwijt of weet je niet meer waar het voor diende? Ik zou in elk geval graag het naadje van de kous weten; er is ook wel achter te komen waar het voor diende hoop ik.

Op 28 juli 2018 14:17:32 schreef Titatommeke:
De oorzaak van de fluctuerende meting bleek een slechte soldeer verbinding tussen de eerste en tweede 200K weerstand. Had ik niet verwacht van Fluke, dat er een scheurtje in de soldeer verbinding ontstaat.

De constructie ziet er nogal bendgate-achtig uit eigenlijk, dus achteraf gezien verbaast het me in elk geval niet. Kennelijk is het patent van Apple op buiggevoelige constructies verlopen, of misschien krijgt Fluke een proces aan zijn broek :P

Hoewel, misschien waren zij wel eerst. Niet met "Think different" maar met "If it works, it's a fluke" >:)

[Bericht gewijzigd door maartenbakker op 1 augustus 2018 21:20:48 (13%)]

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Sinds gisteren in het bezit van een 'low budget' Tektronix ;-)
Het is wel een exemplaar dat de tand des tijds wonderwel heeft doorstaan. Ik heb 'm nog niet geopend om te zien of evt. een 'recap' nodig is. De ruis is wat aan de hoge kant, maar dat kan ook uit de ADconverter komen.
Ben er in ieder geval erg blij mee!!

Ha maartenbakker,

Ik zal kijken of ik me er nog iets van kan herinneren dat venstertje is een piep klein beeldbuisje ik denk de kleinste ooit gemaakt.
Ik zit nu even in de nostalgie hoek ;) ik heb weer een gevonden

Volgens mij is dit een rf signaal generator met 8 keer een preset en moduleerbaar.
Op deze staats niets van nummer op de achterkant.

Groet Henk.

Everything should be as simple as possible, but not simpler.
