Ik heb uit nieuwsgierigheid mijn Rigol DG1032Z AWG aan de VNWA gehangen om naar het frequentie verloop te kijken. Omdat ik niet kon zien wat de instellingen van NKHteB waren kon ik die niet reproduceren, dus heb ik gekozen wat in mijn geval het duidelijkste plaatje opleverde.
1 ding is zeker: de Siglent van NKHteB doet het een stuk beter dan mijn Rigol ( De DG1032Z is ook een generatie ouder dan de SDG2082X...)
klik op plaatje voor grotere versie
Verticaal de freqentie, 0,1Hz per divisie. Dus 100x grover dan het plaatje van NKHteB....
Horizontaal de tijd, 1 seconde per divisie. Om meer resolutie in de tijd te hebben heb ik de measurement time per datapoint op 10ms gezet. Dat is 10x kleiner dan gebruikelijk bij dit soort frequentiemetingen met de VNWA. Daardoor ligt het eigenruis niveau hoger, maar dat speelt geen rol bij de relatief grove schaal van 0,1Hz/div.
De rode curve is de Rigol op z'n eigen interne clock. De frequentie staat dan dus ongeveer 0,15Hz te zwabberen.
De blauwe curve is met de Rigol gelocked aan een externe referentie. De Rigol blijft nu strakker op frequentie, maar je ziet dat hij steeds bijgetrokken wordt. De top-top frequentie variatie is nu zo'n 50mHz.
Die externe referentie was mijn MasterClock (een Oscilloquartz OCXO), diezelfde Masterclock leverde ook de referentie voor de VNWA, via een blokvormer.
Deze curven bevestigen dus het verhaal van electron920.

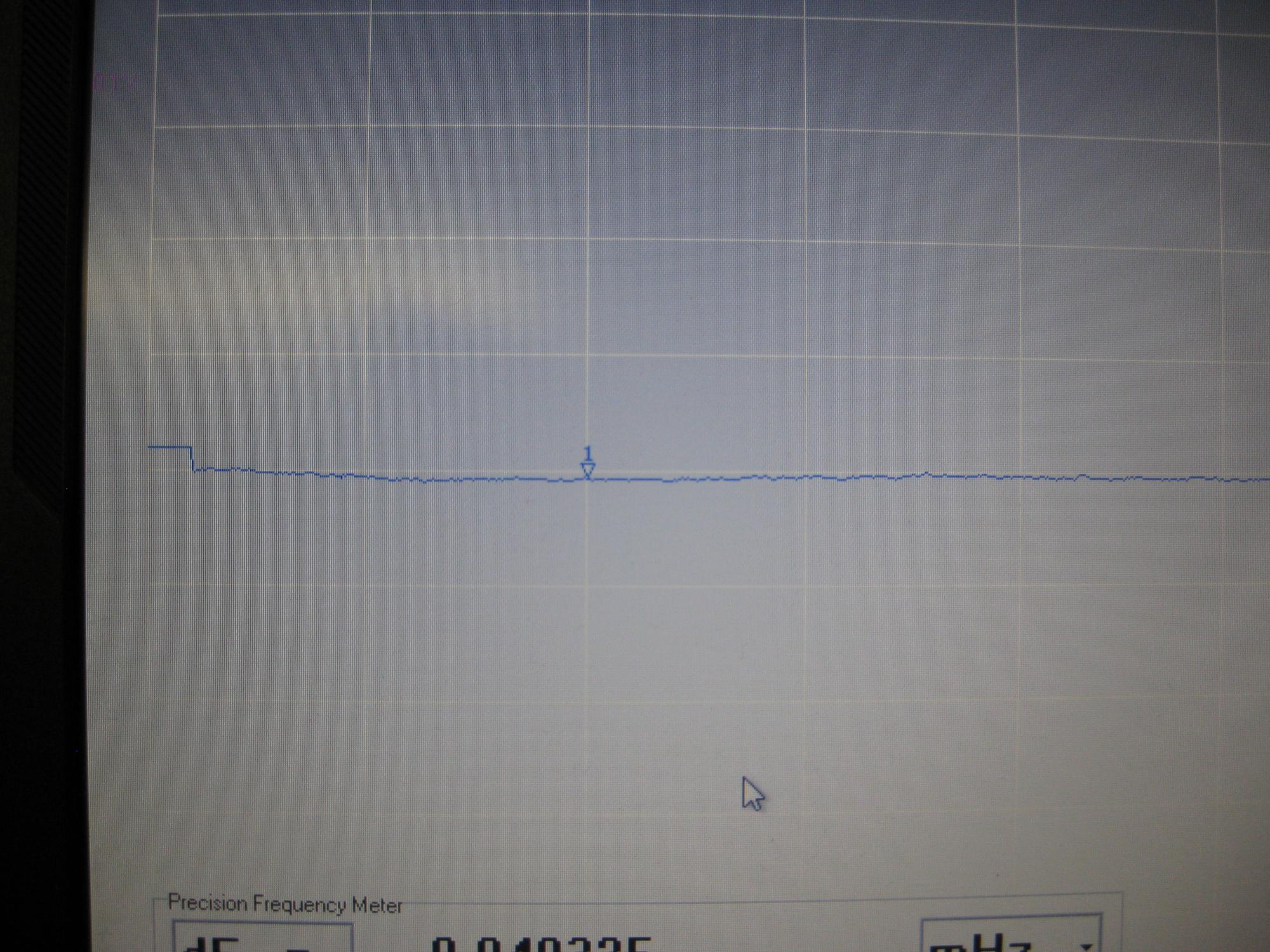

Ter vergelijk heb ik ook een losse OCXO (in een koektrommel) gemeten, de bruine curve. Die is véél strakker. Je moet dan naar 1mHz/div gaan om variaties te zien...
En voor NKHteB: Zoals je ziet geen licentiecode op bewaarde plaatjes. Ik maak ze via: File -> Save Screen -> To file.
Verder is het goed om te bedenken dat het helemaal van je toepassing afhangt of je last hebt van deze frequentie variaties. B.v. bij gebruik als clock voor een counter vallen de variaties weg in de gatetijd etc. De gemiddelde frequentie is wél stabiel....
Ik gebruik deze Rigol regelmatig met succes als variabele externe clock voor allerlei toepassingen.
