@pietplof: ik denk dat vooral een witgoedkenner met zo'n tekstbeschrijving uit de voeten kan en om diens aandacht te trekken zou je denk ik beter een reparatietopic kunnen openen. Als je in dit topic meer succes wilt hebben, vrees ik dat een foto wel nodig is.
Golden Member
Deze keer had echt het idee dat een inductie kookplaat voor de collegae gesneden koek zou zijn.
Meestal begin ik met een ( wellicht ,,te") uitvoerige beschrijving van het probleem en dat leek mij nu overbodig; dus toch verkeerd ingeschat.
Collega REW had m.i. een iets vriendelijker antwoord kunnen componeren.
Het gaat dus om een inductiekookplaat.
Onder de glasplaat ( de kookzones) liggen de spoelen van de inductieverhitter.
De ene foto toont de bovenkant en de spoel is goed te zien. Het lijkt koperdraad maar wellicht is het een speciale legering. Daar was ik dus nieuwsgierig naar.
De tweede foto toont de onderzijde van de spoel en daar zijn een aantal metalen delen te zien waarvan ik de functie niet begrijp.
Daar zou ik graag wat opheldering over horen.
Verder wil ik het ding niet repareren ( de glasplaat was aan gort) maar demonteren voor een aantal leuke onderdelen.
Koperdraad: vermoed ik wel maar weet ik niet zeker, dus dat beantwoordde ik liever niet.
Die blokjes zijn voor mij ook vreemd. Is het metaal en geen ferriet? Als het ferriet is, mogelijk toch iets van een kern om het veld naar boven te sturen. Ik meen me vaag te herinneren dat ik ook wel eens koperen windingen in een halve kern gezien heb.
De onderdelen zijn zeker leuk. Misschien kun je er zelfs een inductieverhitter voor weet-ik-veel-wat mee bouwen.
Golden Member
Op 23 maart 2020 11:24:09 schreef Thevel:
Is een fet.
https://www.onsemi.com/pub/Collateral/J111-D.PDF
thanks, Het logo lijkt niet erg op ON(in een groen rondje) maar het typenr klopt!
[Bericht gewijzigd door vergeten op maandag 23 maart 2020 16:21:51 (49%)
Ik verwacht dat "koper" van de wikkelingen inderdaad "koper" zal zijn: Het moet gewoon stroom geleiden en niet een beetje ook, en bij redelijk hoge frequenties. Wat dan mee gaat spelen is het skin-effect. Dus ik zou ook nog wat truukjes verwachten om het oppervlakte te vergroten, maar in jou fotos zie ik dat niet.
Sorry dat ik even wat flauw was. Maar echt, niet iedere inductiekookplaat ziet er precies hetzelfde uit.
Golden Member
Op 23 maart 2020 09:51:10 schreef pietplof:
Ben ik eens serieus EN eerlijk over mijn gebrek aan ( specifieke) kennis tref ik een grapjas.
Het inmiddels beruchte virus heeft nog meer effecten dan alleen maar op het ademhalingssysteem.
Je vraag is ook zeer onduidelijk. Zonder foto's erbij of goede omschrijving erbij is de actie volkomen zinloos. Het virus ben jezelf dus, een Incertum virum
Special Member
Honourable Member
Siliconix?
Special Member
Dat is 'm!...
Golden Member
Maarten; Zeker leuke onderdelen. Een flink aantal X2 condensatoren . Twee koelblokken.
Forse mosfets, leuke kleine stroomtrafo's.
Natuurlijk de bossen koperdraad.
De door mij genoemde metalen blokjes zijn niet van metaal maar de door jou veronderstelde ferriet.
Zou dat een soort afscherming zijn tegen het magnetische veld.?
Al jaren geleden heb ik eens geprobeerd een inductieverhitter te bouwen.
De diverse eenheden liggen ergens in mijn ,,lab."
Ik weet nog dat het apparaat ongeveer 20A bij 400 V zou vragen en werd gevoed uit mijn draaistroomnet. Waterkoeling is vereist.
Ik heb het nog niet durven testen.
Heer Pieter,
Ik gok er op dat de ferrieten misschien dienen om het inductieveld vorm te geven, dan wel een draaiend veld(?) te vormen. Vooral dat laatste is pure speculatie, maar het commentaar zal leerzaam zijn, zeker voor mij, maar ook voor anderen.
Ik ben benieuwd..... Mijn speculatie is gebaseerd op het gedrag van het veld in een magnetronbuis en komt dus niet zomaar uit de lucht vallen.
[Bericht gewijzigd door Tidak Ada op maandag 23 maart 2020 20:48:19 (18%)
Mijn redenatie was dat het hele veld richting de pan moet en het zonde is als de helft van het veld onder de pit niets doet of willekeurige onderdelen gaat staan opwarmen.
Ik zie een trafo voor me met een kern uit twee delen met een glasspleet ertussen.
Ik denk dat Maarten het bij het rechte eind heeft, want (bij mij)
zou anders het bestek wat er in de lade eronder ligt bijna net zo heet worden als de pan.
@vergeten: Dat is geen logo van siliconix. Welke precies weet ik ik ook niet maar het lijkt op Bourns, maar die maken geen halfgeleiders zover ik weet.
Op 23 maart 2020 20:23:12 schreef pietplof:
Ik weet nog dat het apparaat ongeveer 20A bij 400 V zou vragen en werd gevoed uit mijn draaistroomnet.
Klinkt half alsof het op 50Hz werkt. Dat werkt niet goed: Het heet inductie, maar dat IS het niet. Het blijkt te werken op de magnetisatie-omkeer-energie van het ijzer in de pan. Dat kost een beetje energie die als warmte vrijkomt. Doe je dat tienduizenden keren per seconde dan tikt het aan. Doe je het 50x per seconde gebeurt er niets (nouja: weinig).
Golden Member
Rew; De inductieverhitter die ik noemde in de derde alinea van mijn bijdrage is niet bedoeld voor een kookplaat o.i.d. maar om metaal te smelten die zich in een smeltkroesje bevindt.
Het smeltkroesje is omgeven door een spoel van ( in mijn geval) 7 windingen.
Deze spoel met de bijbehorende noodzakelijke batterij condensatoren wordt via een stel mosfets gestuurd door een oscillator ( frequentie is ongeveer 60 kHz).
Dus het ding werkt niet op 50Hz
De voeding voor deze machine komt van m'n draaistroomnet daar de vier mosfets een gelijkspanning wensen te zien van 400 volt en de bijbehorende stroom van zo'n 20 A consumeren.
Ik zal eens een stelletje foto's nemen van de diverse onderdelen dan krijg je een indruk van mijn probeersel.
Als ik op een zeker moment de moed heb verzameld de zaak te starten zal ik een apart topic starten want mijzelf kennende zal het geheel echt niet direct werken.
En bij die genoemde vermogens verwacht ik vuurwerk.

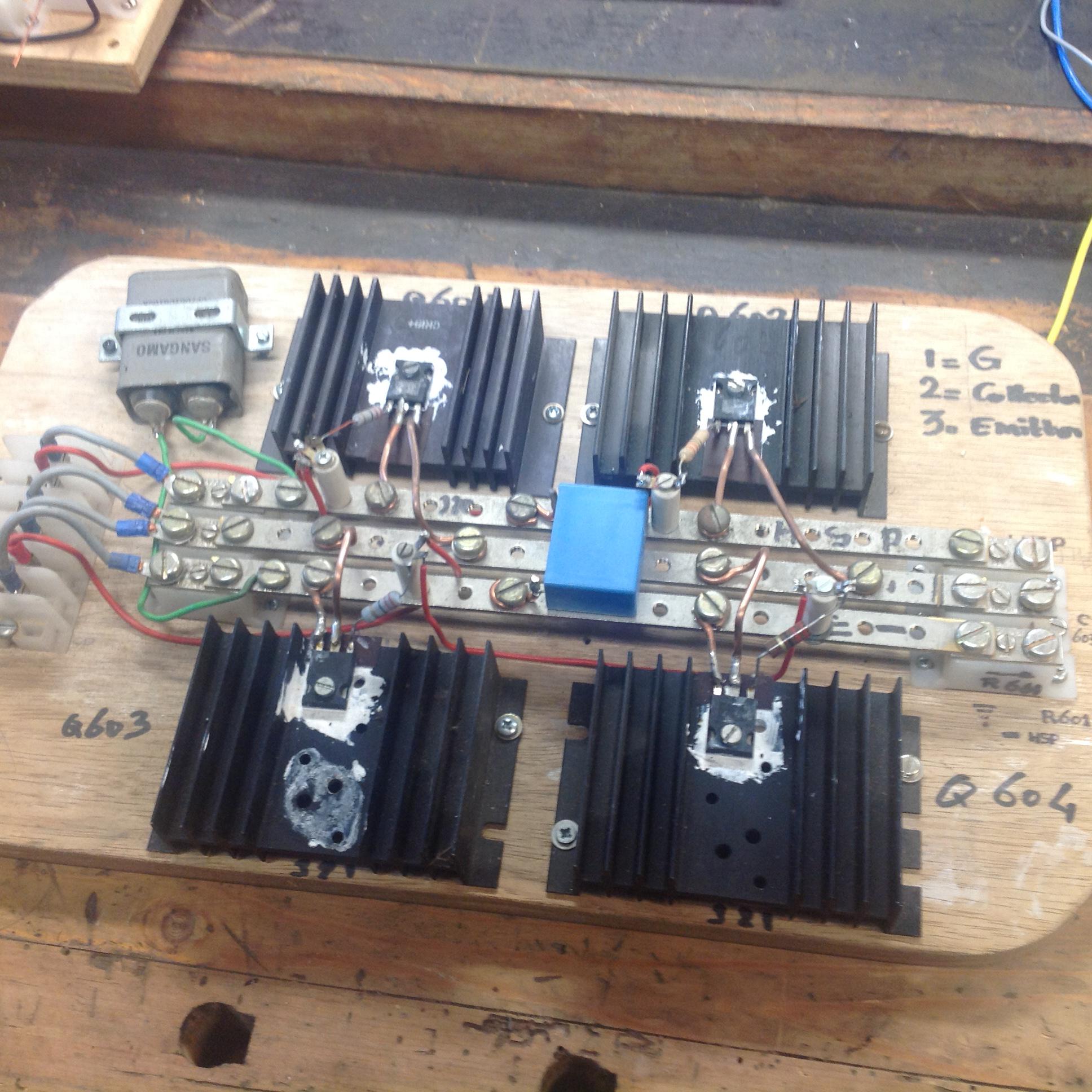

En zoals beloofd twee foto's van de diverse delen. Een foto van de ,,eindtrap" met de vier mosfets.

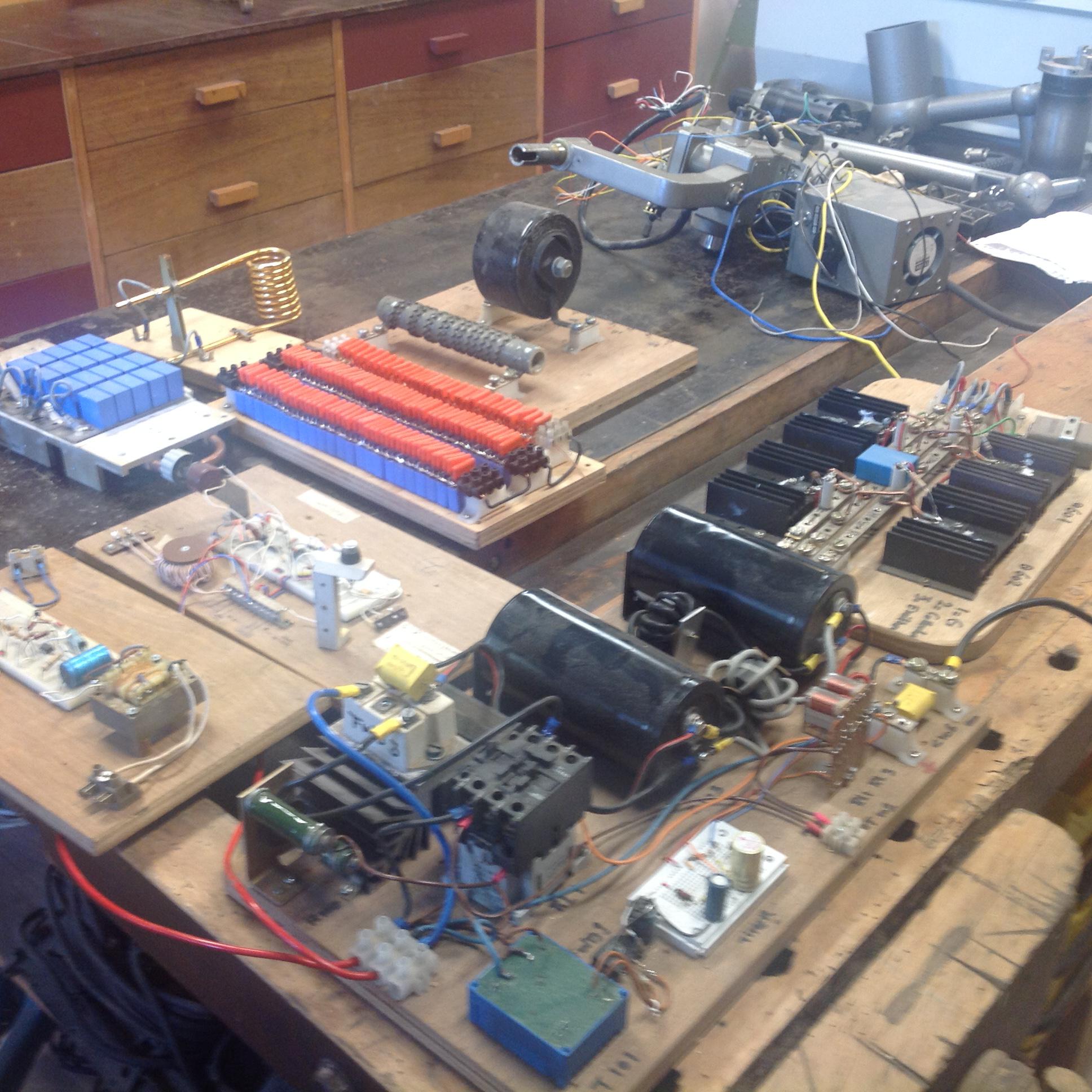

Op de eerste foto zie je de voeding ( het bord met de grote elco's) het bord met de grote hoeveelheid condensatoren ( de grote stroom wordt verdeeld ver de vele c's anders smelten de verbindingen)
De andere delen betreffen de oscillator, de sturing naar de eindtrap.
De grote smoorspoel en de stevige weerstand ( hoort bij de ,,werkspoel). En dit geheel moet aan elkaar gekoppeld worden met tussenschakeling van vele amperemeters om de zaak toch iets in de gaten te houden.
[Bericht gewijzigd door pietplof op dinsdag 24 maart 2020 13:12:16 (23%)
Ik heb oude fiets accu's waarvan ik opzoek ben naar de connectoren voor het opladen van de accu en het gebruik van de accu.
Dit is een magneet laadconnector, weet geen naam.
https://ibb.co/TgSF8jG
Van deze connector kan ik allen aopulo 3 pin vinden. Maar is dit de echte naam?
https://ibb.co/YbZtpRW
https://ibb.co/QkxMp3p
Hier staat HBS in.
https://ibb.co/GTjZqYF
Hoe heten deze connectoren en waar kan ik deze connectoren voor een lage prijs bestellen?
Hallo,
Heb een NPN transistoren type C1775.
Op het net achter een datasheet gezocht voor de aansluitingen.
Maar krijg via volgende 2 websites:
https://datasheetspdf.com/datasheet/C1775.html
https://www.web-bcs.com/transistor/tc/c0/C1775.html
tweestrijdige informatie is pin1 (links) nu emitter of base en pin 3(rechts) nu base of emitter ?
Tussen pin 1 en 3 meet ik 4,41 Mega ohm
Tussen pin 2 en 3 = 3,6Mega ohm
Tussen pin 1 en 3 met multimeter op diodetester = 0.7V
Lijkt E(pin1) C(pin2) B(pin3) te zijn?
dat is wel 1 van de connectoren, maar geeft nog niet de originele naam weer.
Op 24 maart 2020 16:53:35 schreef Diet04:
Hallo,Heb een NPN transistoren type C1775.
Op het net achter een datasheet gezocht voor de aansluitingen.
Maar krijg via volgende 2 websites:
https://datasheetspdf.com/datasheet/C1775.html
https://www.web-bcs.com/transistor/tc/c0/C1775.htmltweestrijdige informatie is pin1 (links) nu emitter of base en pin 3(rechts) nu base of emitter ?
Tussen pin 1 en 3 meet ik 4,41 Mega ohm
Tussen pin 2 en 3 = 3,6Mega ohm
Tussen pin 1 en 3 met multimeter op diodetester = 0.7VLijkt E(pin1) C(pin2) B(pin3) te zijn?
Beide geven het zelfde weer, maar de 1 kijkt vanaf onderen en de andere vanaf boven. Je kunt het beste naar die datasheet kijken en niet naar die website.
Golden Member
Op 24 maart 2020 16:53:35 schreef Diet04:
Hallo,Heb een NPN transistoren type C1775.
Op het net achter een datasheet gezocht voor de aansluitingen.
Maar krijg via volgende 2 websites:
https://datasheetspdf.com/datasheet/C1775.html
https://www.web-bcs.com/transistor/tc/c0/C1775.htmltweestrijdige informatie is pin1 (links) nu emitter of base en pin 3(rechts) nu base of emitter ?
Tussen pin 1 en 3 meet ik 4,41 Mega ohm
Tussen pin 2 en 3 = 3,6Mega ohm
Tussen pin 1 en 3 met multimeter op diodetester = 0.7VLijkt E(pin1) C(pin2) B(pin3) te zijn?
6 metingen doen met + en - meetpennen wisselen. Tussen C en E zal er in beide richtingen hoogohmig gemeten worden. Tenminste, op een meter die een 10M bereik heeft.
Bedankt voor info Jeffrey en Raaf.
Beidde willen inderdaad het zelfde zeggen.
Ben een oude Japanse stereoversterker aan het restaureren en gebruik daarbij veel https://www.web-bcs.com/transistor/tc/c0/C1775.html
Morgen maar even de rest controleren
Met zo een testertje kun je altijd direct zien wat je hebt.
https://www.ebay.com/itm/LCR-T4-Mega328-Transistor-Tester-Diode-Triode…
