OM-halfgeleiders, 12NC nummering Philips plus aanverwante zaken en geschiedenis

Nog 2 borden, ik denk uit een PMDS rack?

... 756

4022 108 9766

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.

Nog een leuk bordje van Philips, maar geen 12NC ook niet op de archterkant.

Dit is een 40MHz 10 bit ADC.
Waren evaluatie boards eigenlijk wel voorzien van een 12NC?
Als iemand het ding graag wil hebben?

@hobby luke: Van die parse telefoon relais heb ik afgelopen jaar er een dik 500 weggemikt de oudijzer/koperbak in. Ik heb ergens nog een complete lijst van alle typenummers.

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.
maartenbakker

Golden Member

Evaluatieboards van Philips Semiconductors hadden er vaak geen 12NC opstaan. Soms wel een typenummer in de OM-reeks. Het kan best dat er feitelijk een 3322- of 93xx-codenummer aanhangt maar dat dat niet gepubliceerd wordt.

Op 9 december 2021 19:42:24 schreef henri62:
Nog 2 borden, ik denk uit een PMDS rack?
[bijlage] ... 756 [bijlage]4022 108 9766

PMDS, als in Microprocessor Development System?

Ik denk dat dat gezien de 4022-code wel kan. Die staat voor industriële- en meetapparatuur. Verder ken ik die systemen helaas niet.

Op 9 december 2021 19:33:34 schreef henri62:

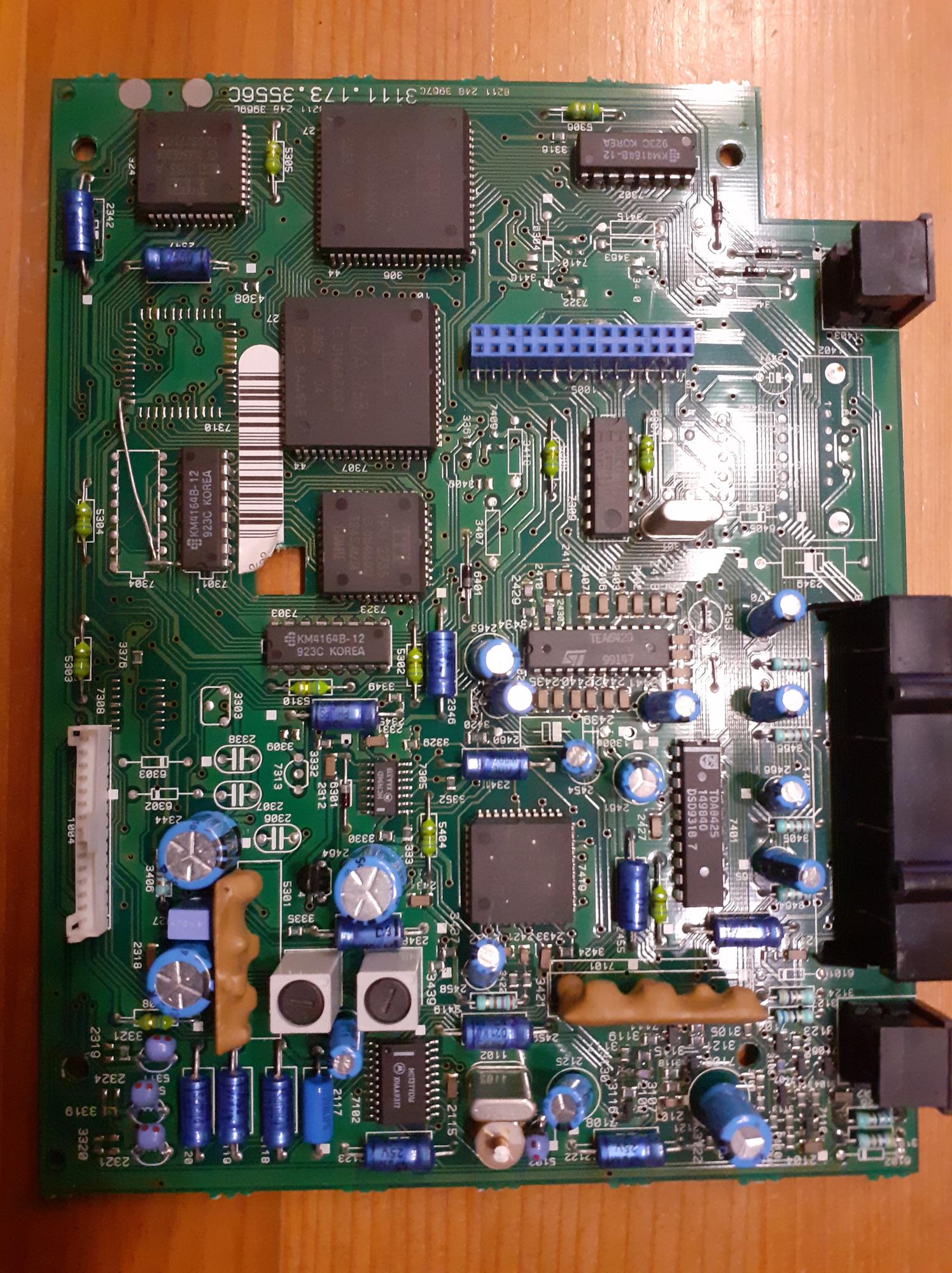

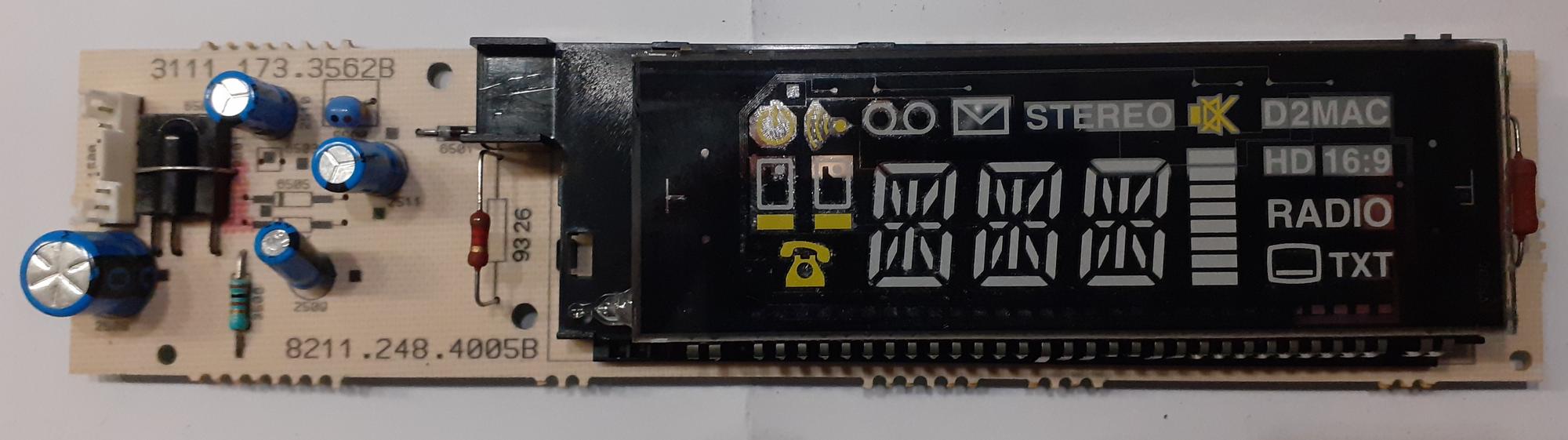

Hier heb ik een bordje, waarschijnlijk iets van een D2-MAC receiver prototype:
[bijlage]
Er zitten wel wat leuke chippies op: Een PAL encoder, clock generator, audio processor (I2c), 2 DRAMs en wat andere speciale ITT chips die waarschijnlijk een D2MAC chipset zijn?
12NC = 3111 173 3556C ooit een prototype geweest denk ik?

Als iemand het ding wil hebben? Anders sloop ik er de pth chips af en gaat de rest de scrap bak in.

Ik heb interesse, al was het alleen maar om uit te vogelen waar het in past, en later misschien nog ergens in of aan kunnen plaatsen. Misschien was het voor een FL chassis of een settopbox. Het gaat om een Franse ontwikkeling, zo te zien wel enige vorm van serieproductie - ergens tussen testserie en normale serieproductie. Ik schreef eerst D16-I chassis omdat dat een specifieke uitvoering voor Frankrijk was, maar ik zie datumcodes van 1993 dus eventuele ontwikkeling of tests gebeurden al op nieuwere chassis.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Op 10 december 2021 16:32:07 schreef maartenbakker:[...]
PMDS, als in Microprocessor Development System?

Ik denk dat dat gezien de 4022-code wel kan. Die staat voor industriële- en meetapparatuur. Verder ken ik die systemen helaas niet.

Yep, microcontroller development systeem. Ik heb jaaaaaren geleden ruim een kuub van dat spul weggegeven (lomp zware kasten en niet te tillen), met ook een enorme vracht documentatie en diskettes / is ergens in zuid Belgie beland.
Ik heb nu ook nog een kist extra gevonden met een hele rits van die printen erin. Wil je daar nog wat nummers van hebben?

DMAC dingje: Ik heb interesse, al was het alleen maar om uit te vogelen waar het in past, en later misschien nog ergens in of aan kunnen plaatsen.

Ik zal het printje apart leggen.

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.
maartenbakker

Golden Member

Op 11 december 2021 17:39:19 schreef henri62:
[...] Yep, microcontroller development systeem. Ik heb jaaaaaren geleden ruim een kuub van dat spul weggegeven (lomp zware kasten en niet te tillen), met ook een enorme vracht documentatie en diskettes / is ergens in zuid Belgie beland.
Ik heb nu ook nog een kist extra gevonden met een hele rits van die printen erin. Wil je daar nog wat nummers van hebben?

[...] Ik zal het printje apart leggen.

Foto's met bijbehorende nummertjes vind ik sowieso leuk om te registreren.

Alvast bedankt voor het opzijleggen van het printje!

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Diverse elco's, van links naar rechts:

Valvo: 2212 069 90007, 300 uF/350V -25...+70 oC
Valvo: 2212 069 90008, 300 uF/400V 2A~ -25...+70 oC
Valvo: 2212 069 05301, 300 uF/350V -25...+70 oC
?????: 2212 060 90021, 500 uF/300V, 250 uF/300V, 50 uF/300V +70 oC
?????: 2212 067 90014, 200 uF/300V, 100 uF/325V, 50uF/300V, 25 uF/300V +70 oC
?????: 2222 067 90036, 400 uF/325V +70 oC
?????: 2222 060 90008, 20000 uF/2.5V (20000 uF/1V)+70 oC

Die laatste is wel een raar ding, lijkt bipolair te zijn.

Zullen wel niks meer zijn, gaan deze week de kliko in (tenzij iemand er nog iets van wil hebben?)

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.
maartenbakker

Golden Member

Die laatste is een koppelelco voor de verticale afbuiging van een K7 of K8 TV. Inderdaad asymmetrisch bipolair.

Grappig is dat het behalve die 300u allemaal "speciaaltjes" zijn, dus in principe custom productie (al kwamen die ook wel eens in de normale catalogus terecht). Laatste deel van de 12NC begint met een 9.

Als zich niemand anders meldt die een specifieke elco kan gebruiken, zou je ze voor me bij het printplaatje willen leggen? Het is grotendeels televisiespul denk ik en ik heb nog genoeg televisies... Als ze inderdaad slecht meten dan kan ik oefenen met restuffen. Die bipolaire zou wat dat betreft nog een uitdaging zijn om wat anders in kwijt te kunnen.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Ok, ik zal ze in de bewaarbak leggen (eentje was dubbel staat niet op de foto). Inderdaad is dat TV spul geweest voor wat ik me herinner.

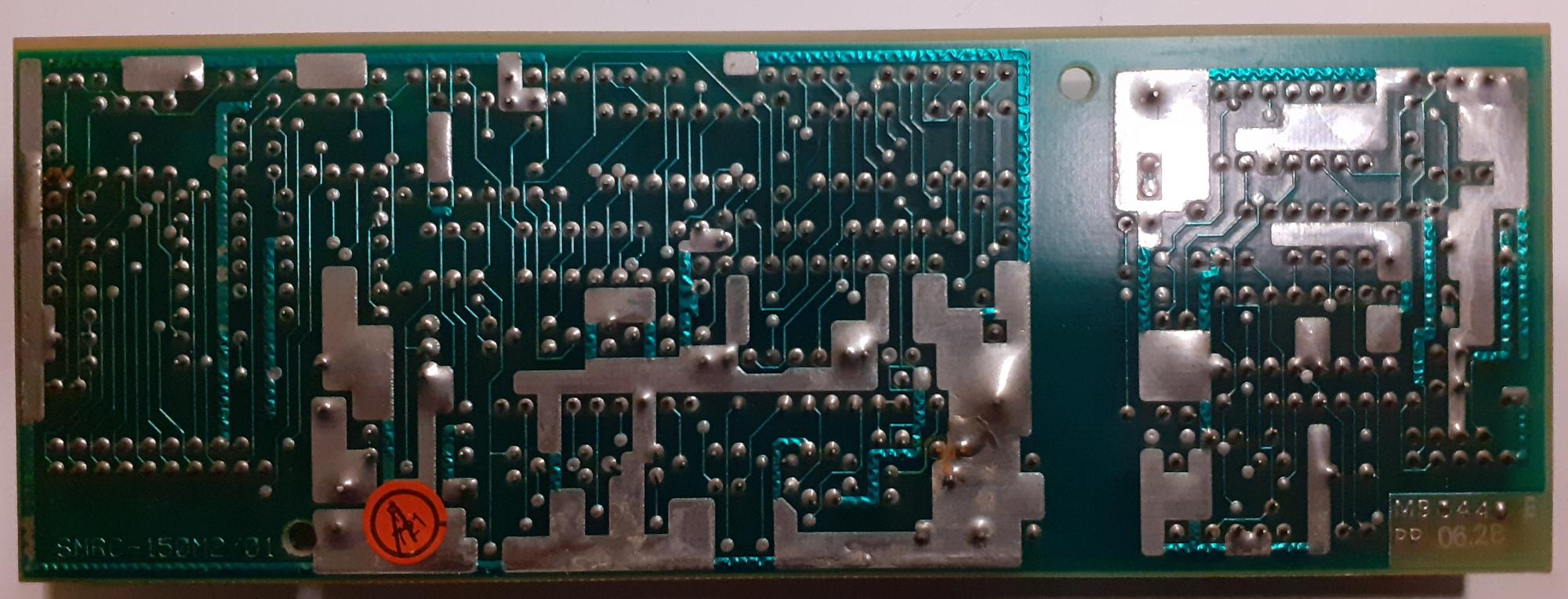

Nog 2 borden, deze keer uit een VCR dacht ik:

Bovenste: 3112 200 62722
Onderste: VAD 5928 5 ZNR04WD507, PCB: 8203 170 1374.4

Ik ben fors aan het opruimen, heb 3 kisten vol met meuk en die 3 kisten is nog maar 1/4 van wat nog elders ligt.

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.

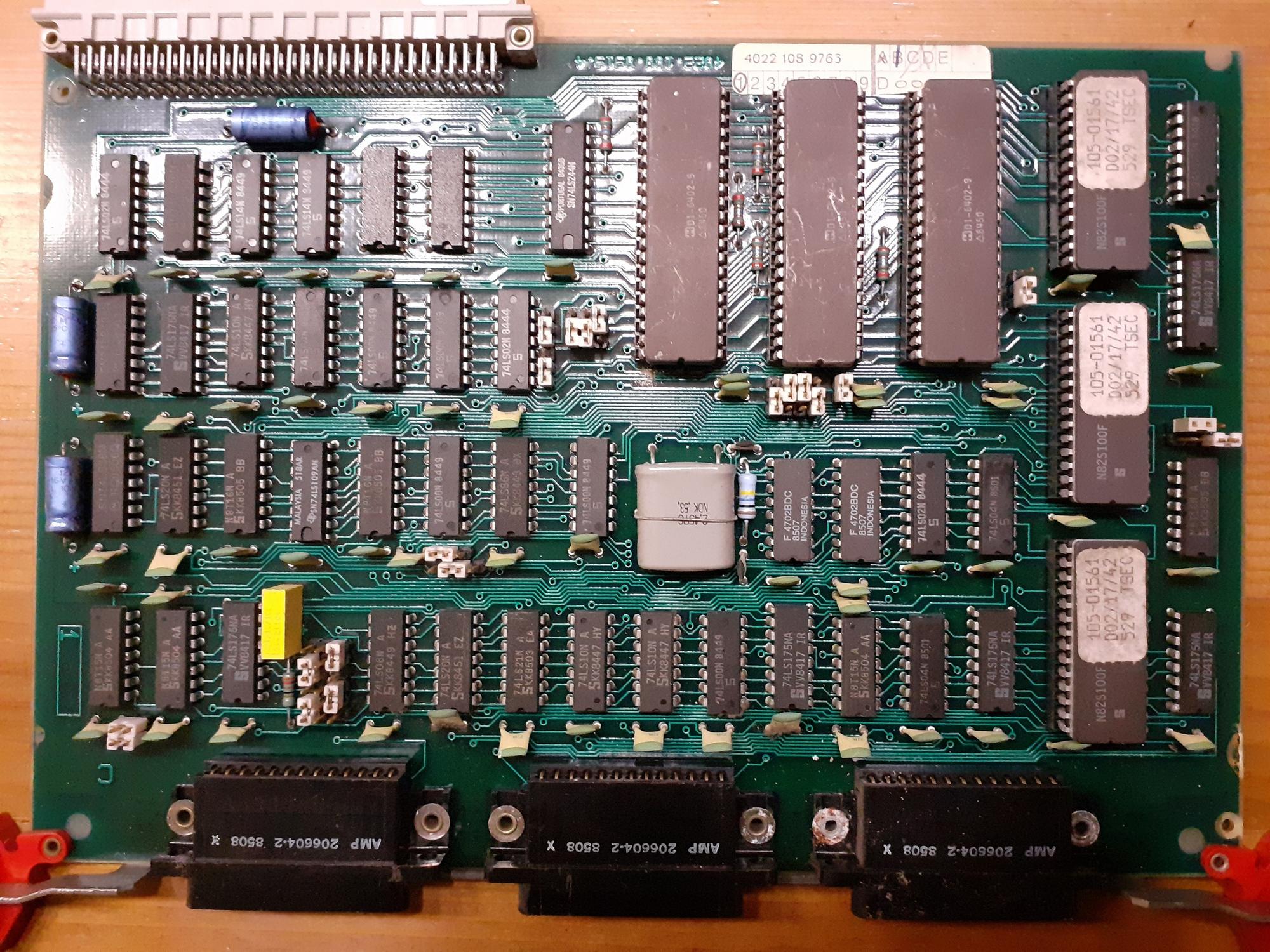

Nog een rits PMDS borden:

4022 108 9757

4022 108 9734

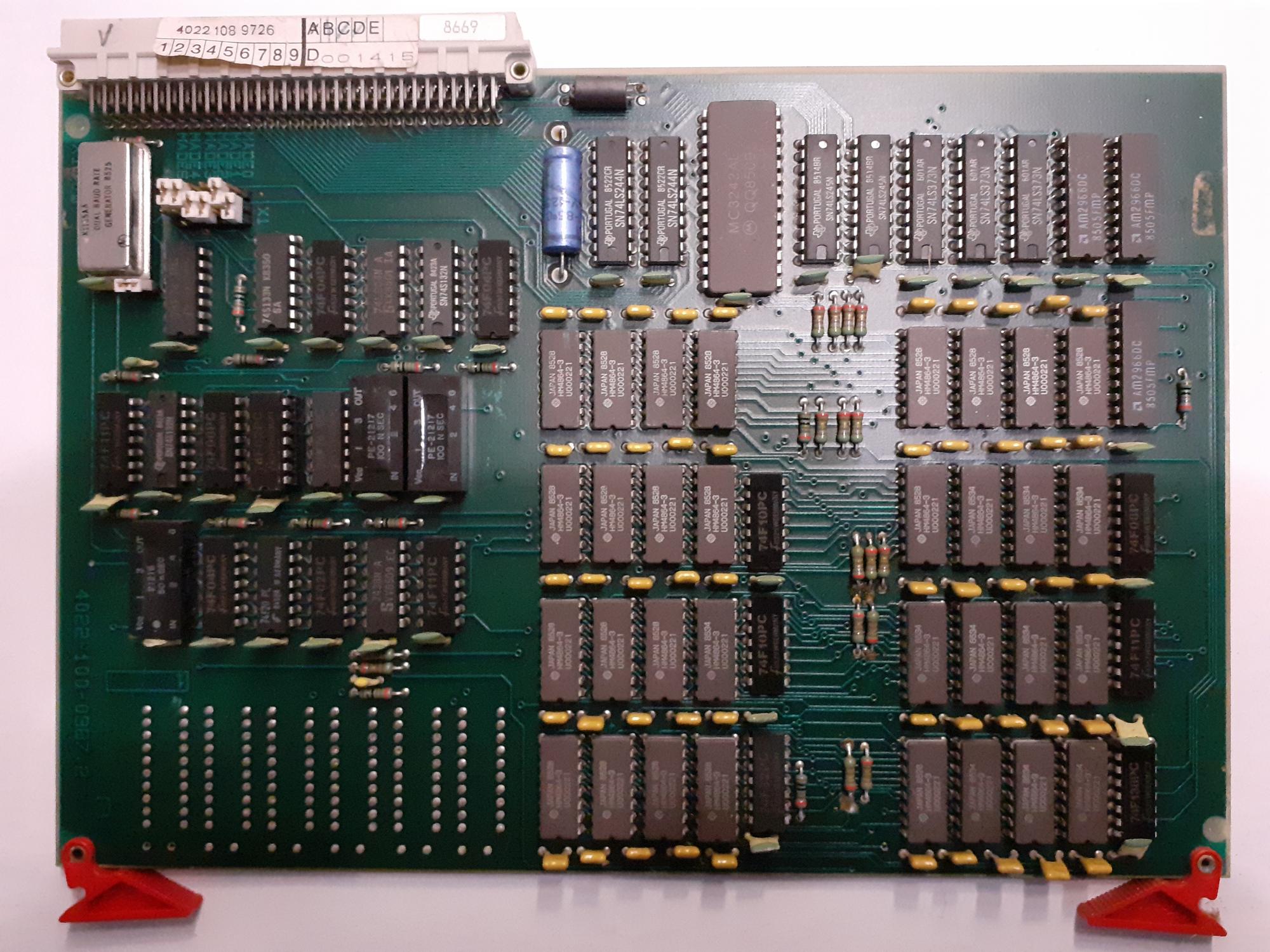

4022 108 9726

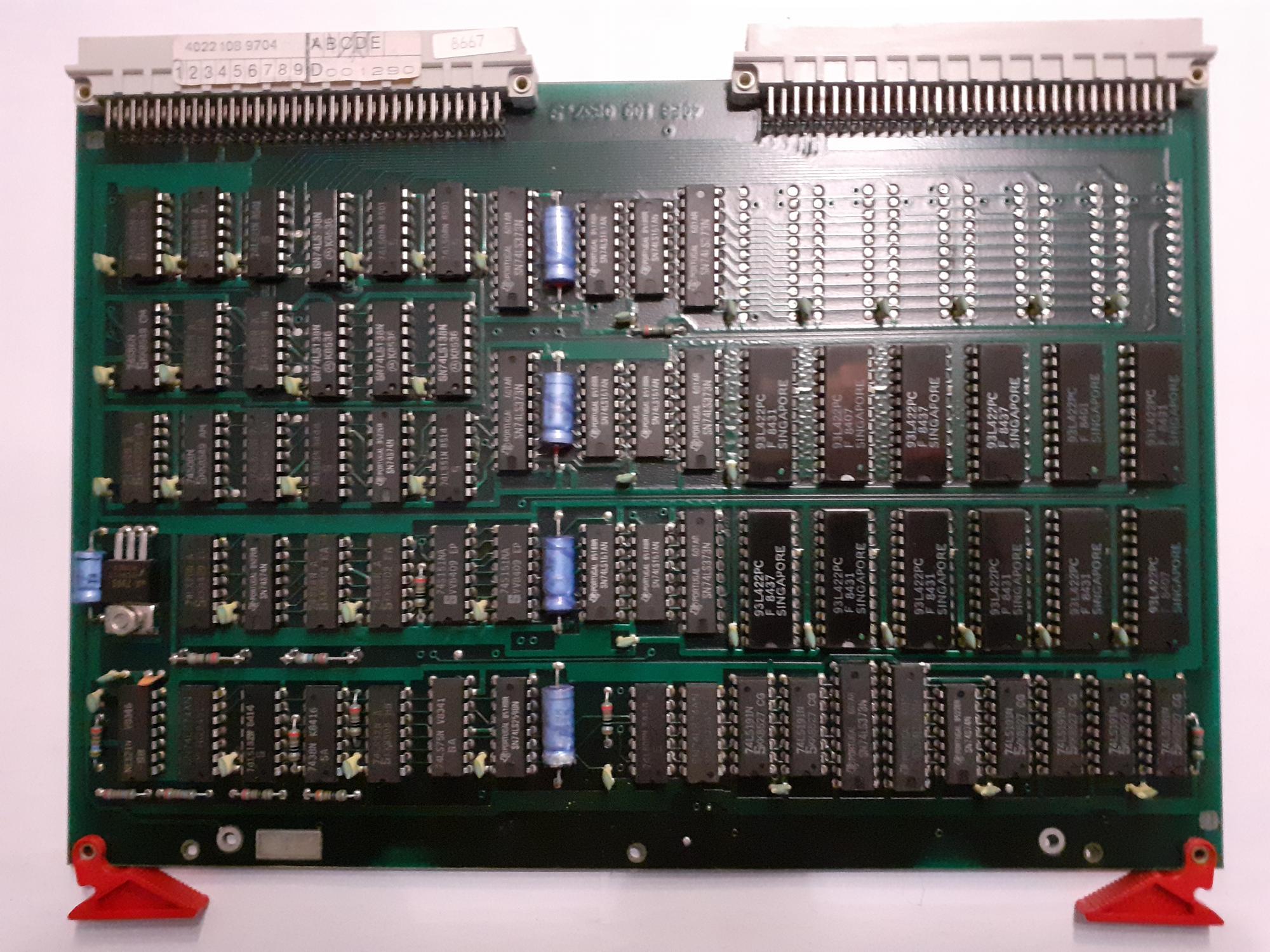

4022 108 9704

4022 108 9750
(er volgen nog 5 foto's meer)

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.

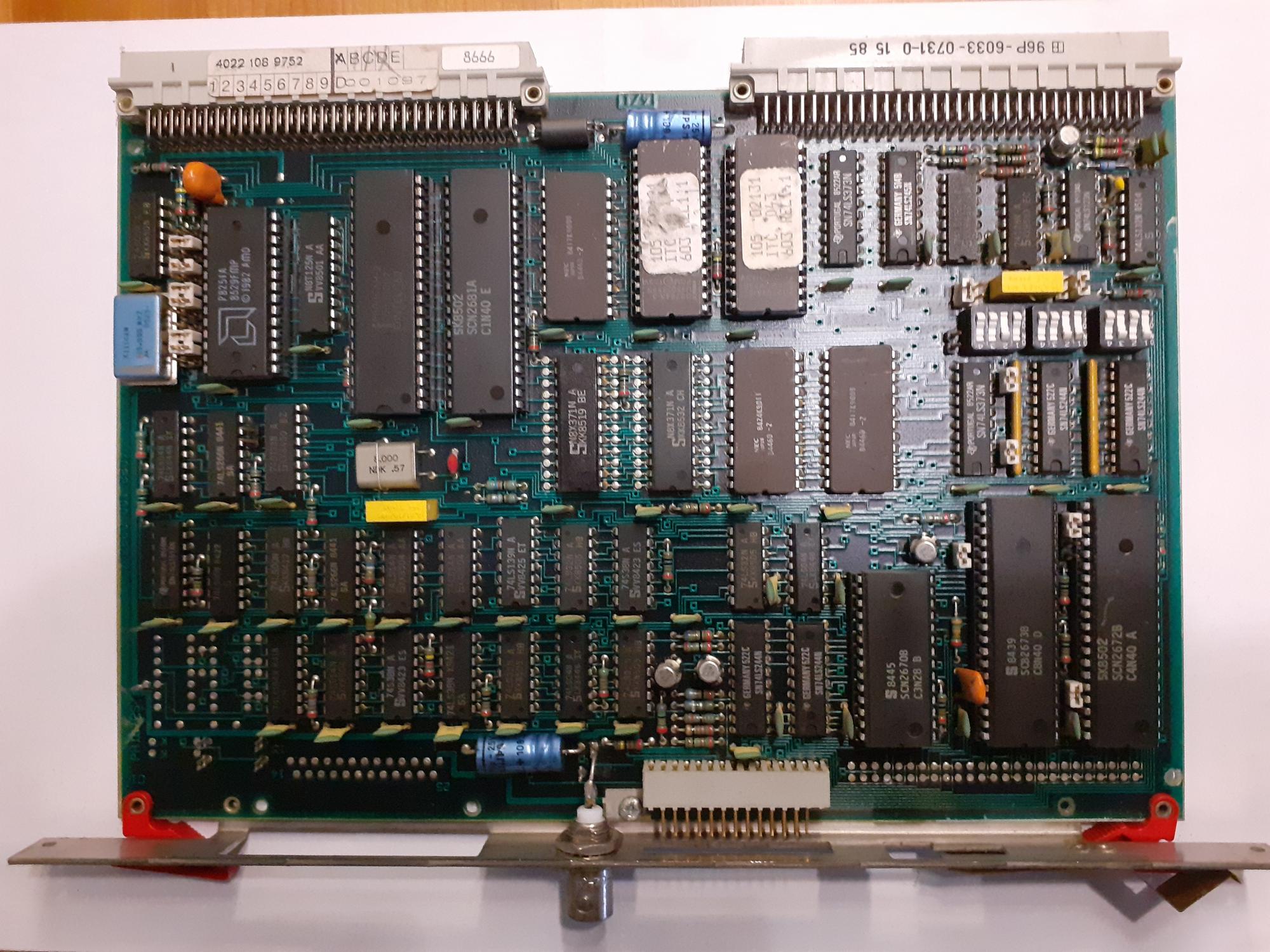

4022 108 9752

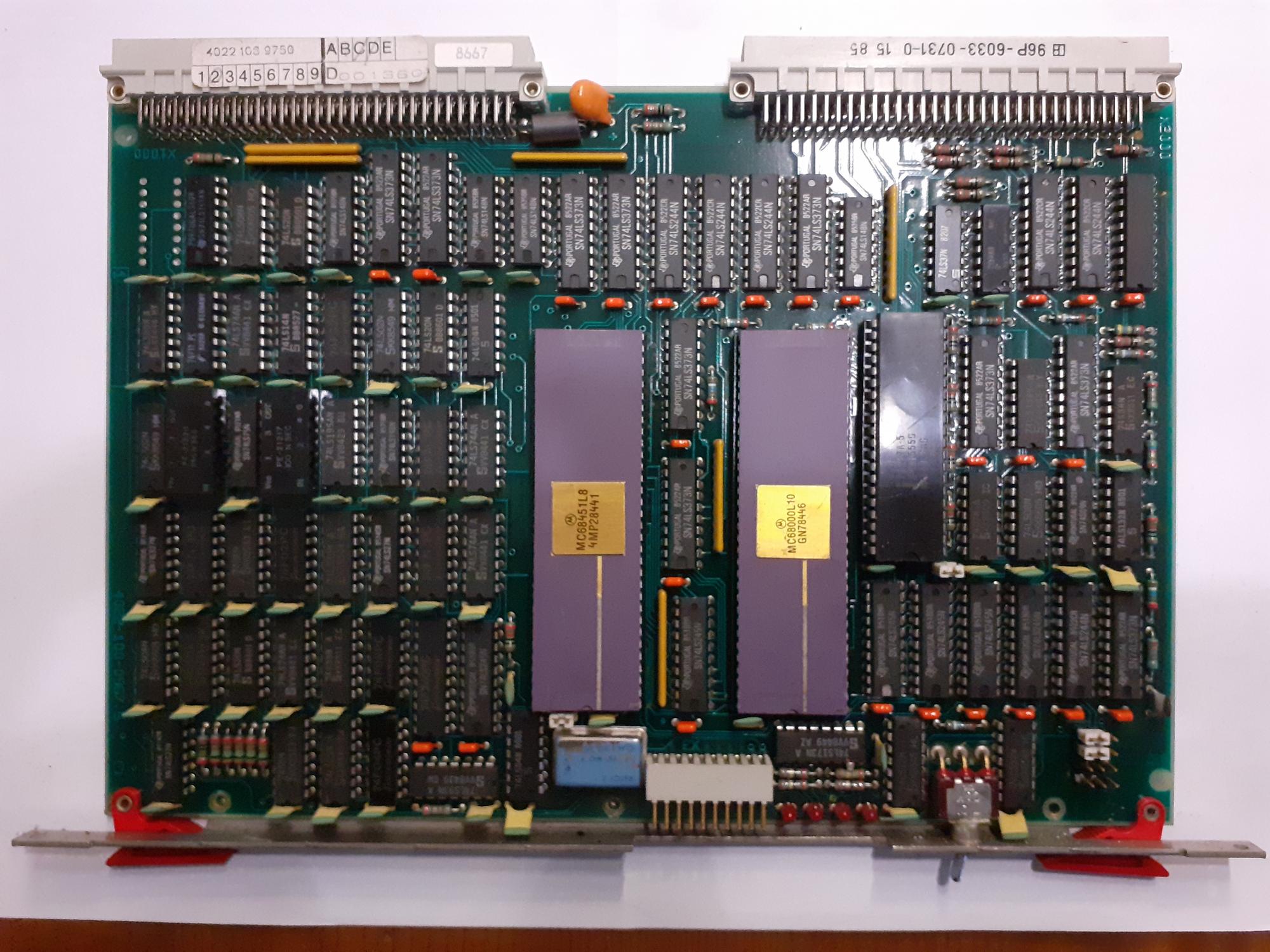

4022 108 9772

4022 100 6930

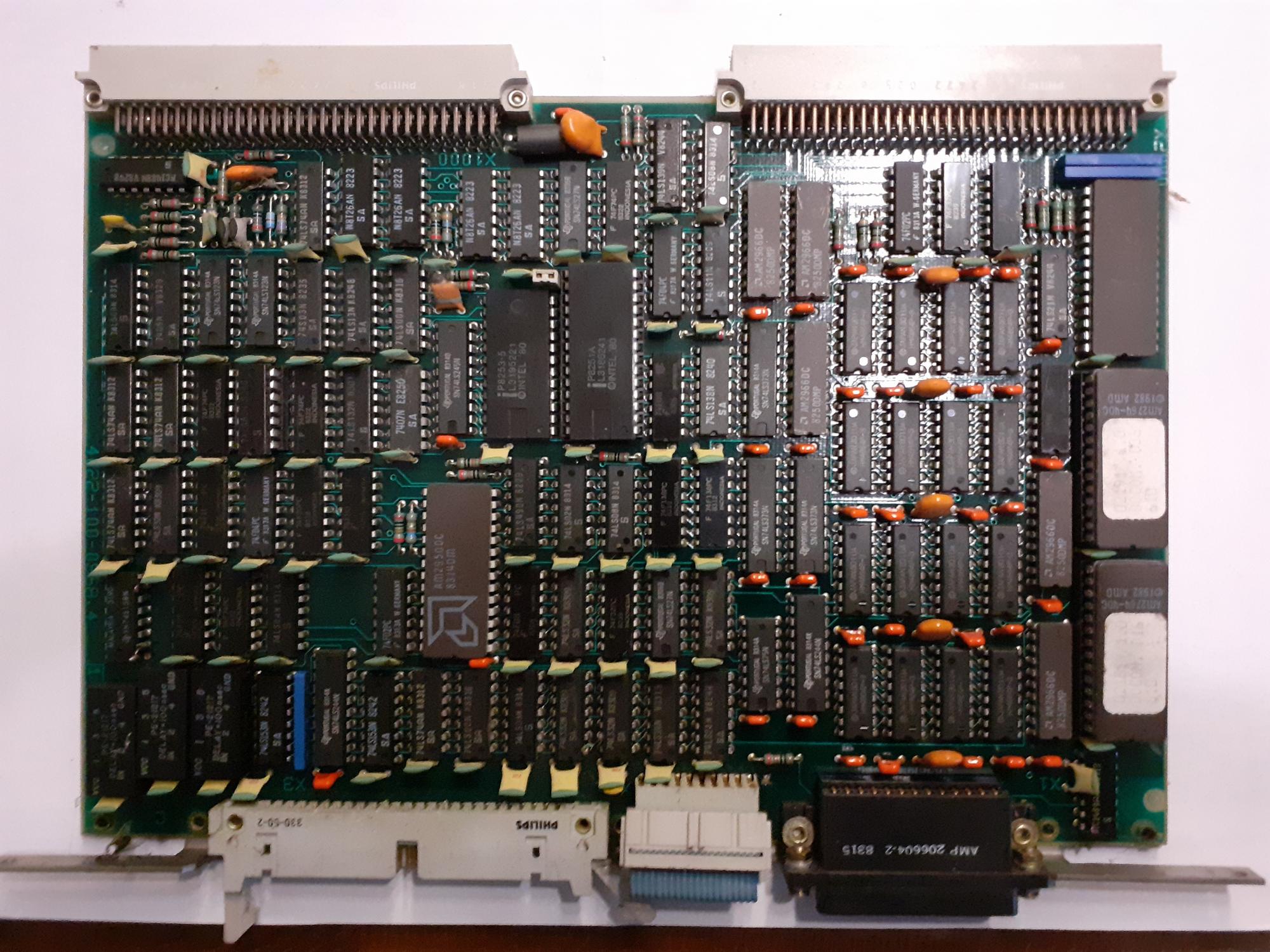

Geen sticker, ram emulation board.

Geen sticker, lijkt er wel op gezeten te hebben.

Moeten een kapitaal gekost hebben.

Dan nog te bedenken dat de eerste 68000 chips rond 1979/1980 fl 570,= per stuk kostten!

Als niemand zich meld gaan ze in de bak voor donatie aan CO ter verkoop want er zit zeer zeker spul op wat de moeite waard is.

[Bericht gewijzigd door henri62 op zondag 12 december 2021 14:25:43 (16%)

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.
maartenbakker

Golden Member

Op 12 december 2021 13:02:10 schreef henri62:
Ok, ik zal ze in de bewaarbak leggen (eentje was dubbel staat niet op de foto). Inderdaad is dat TV spul geweest voor wat ik me herinner.

Nog 2 borden, deze keer uit een VCR dacht ik:
[bijlage]
Bovenste: 3112 200 62722
Onderste: VAD 5928 5 ZNR04WD507, PCB: 8203 170 1374.4

Ik ben fors aan het opruimen, heb 3 kisten vol met meuk en die 3 kisten is nog maar 1/4 van wat nog elders ligt.

Die bovenste komt mogelijk uit dezelfde VR6460 waar je display ook uit komt. De Panasonic chips zijn een hint, die "hoorden bij het loopwerk". De onderste print is weliswaar een Weens product maar de datumcode matcht bij het bovenste dus kan zomaar dat ook die print uit die recorder komt.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Nog iets wazigs, ook een prototype denk ik:

3122 408 00031

Iets van een DAB test receiver?

PS: Die bewaar ik zelf :), is waarschijnlijk iets van een CLASS-D eindtrap? Waarschijnlijk uit een scrap bak van Philips en voor de DC/DC converters overgehouden. Je moet tenslotte zelf ook nog wat leuks overhouden.

[Bericht gewijzigd door henri62 op zondag 12 december 2021 18:08:31 (15%)

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.

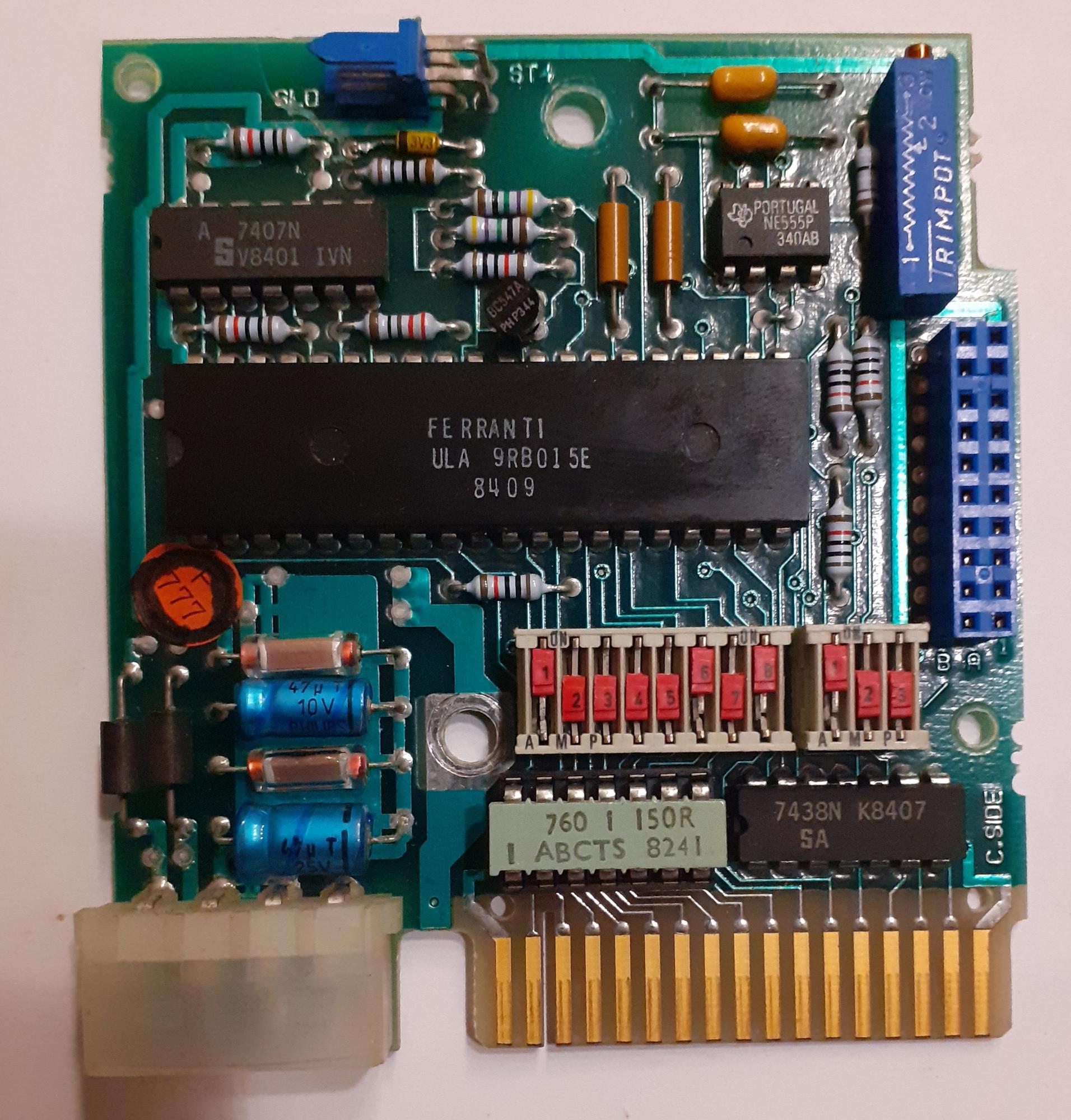

Weet iemand wat een ULA9RB015E is? Een 40p DIL IC van Ferranti uit ergens 1984.
Het zit op een printje met een molex FDD connector, cardedge 34p en wat logic 7438 + 7407 + NE555.
Op de componentzijde staat in het koper MB8407 doet me denken aan een floppy loopwerk uit een oudere Philips NMS PC of zo.

Maar ook een 12NC = 5112 291 94531

Kan iemand dat thuisbrengen?

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.

Nog even verder gegraven in mijn scrap bak, een printje uit dezelfde stal: MB8440
12NC = 5112 291 75461

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.

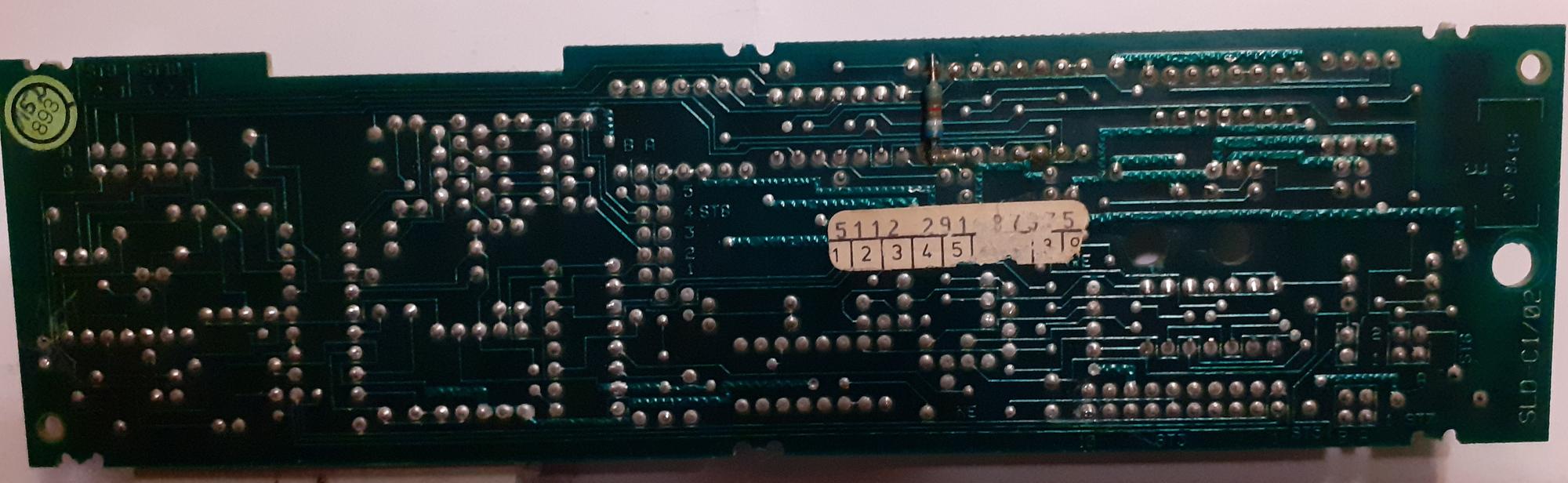

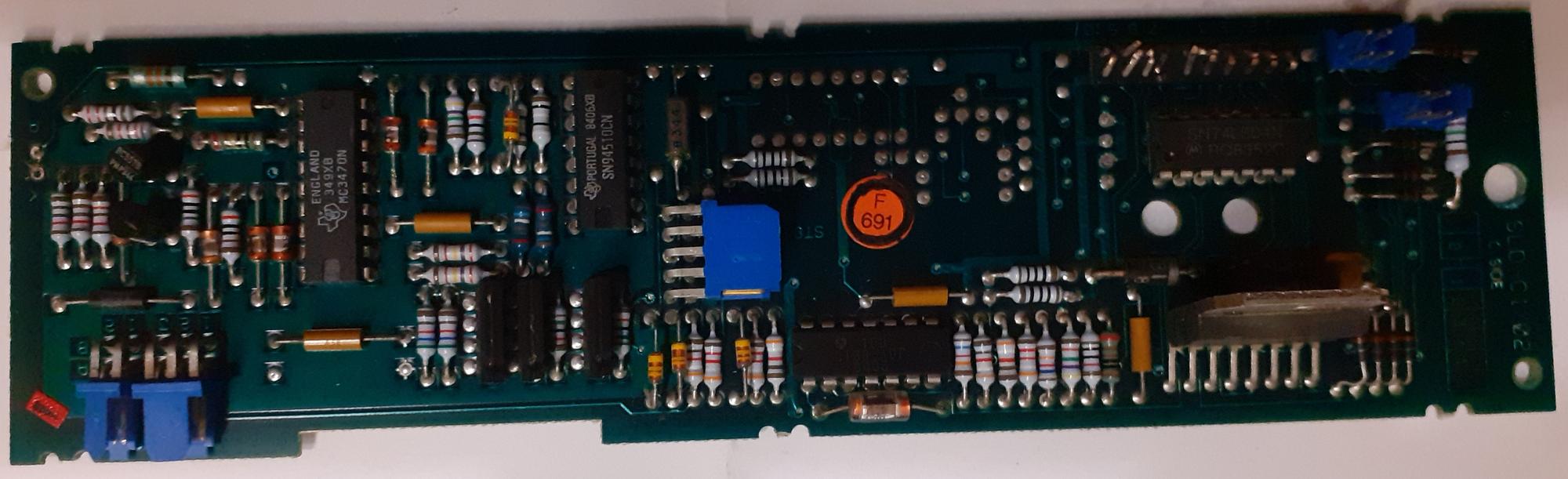

En nog een, geen MB nummer te vinden.
12NC = 5112 291 87375 (of 575 kan ik niet meer lezen).

Rechts boven: 74LS04, daaronder: L298, daar links van: TDB0139

[Bericht gewijzigd door henri62 op maandag 13 december 2021 19:17:32 (30%)

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.
maartenbakker

Golden Member

Die printplaten zijn uit een Duitse Philipscomputer. Ze bouwden daar werkstations en servers voor kantoorgebruik/tekstverwerking als ik me goed herinner. Gelijkenis met NMS-PC's berust misschien op toeval, althans daar heb ik nooit Philips floppydrives in aangetroffen maar die eerste print zal inderdaad wel van een floppydrive komen.

Ik denk dat een ULA een uncommitted logic array is, in dit geval geprogrammeerd om een floppydrive te besturen of de data ervan te verwerken.

Het printje met de TDA1060 en galvanische scheiding, is een regelprint uit een schakelende voeding van zo'n computersysteem.

De (kennelijk datumcodes) die met MB beginnen, horen bij MBLE. Ik kom die veel tegen op dubbelzijdige printplaten van Philips uit de jaren '70 en '80, meestal geheel of gedeeltelijk gestempeld, maar geëtst kan vast ook. Kennelijk hadden die een grote productielijn (heel misschien zelfs assemblagelijn, maar ik denk vooral etsen, zagen en boren) voor wat geavanceerdere printplaten staan.

In dit geval ging het dus om een in of rond 1984 gebouwde computer. De datumcodes op de onderdelen bevestigen dat.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

die dab452 is idd een DAB test receiver. zo te zien van rond 1994.

https://www.picclickimg.com/d/l400/pict/265346629641_/Philips-DAB-452-Test-Receiver-Profiger%C3%A4t-gebraucht-Top.jpg

die insteekprinten kunnen ook weleens van telecom zijn, een vorig werkgever had een philips tbx centrale uit 1984 staan. ook dit soort kaarten zaten daar in.

waar rook was, werkt nu iets niet meer
maartenbakker

Golden Member

Ongewtijfeld zaten er in telefooncentrales ook wel soortgelijke printen, maar als ze van telecom waren, was de kans veel groter op codenummers die met 35 en 93 beginnen. Er werd wel eens wat over en weer gedaan, en misschien werden er zelfs centrales aan computers gekoppeld maar de uitleg dat het gewoon prinplaten uit een zelfstandig computersysteem zijn, is waarschijnlijker.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

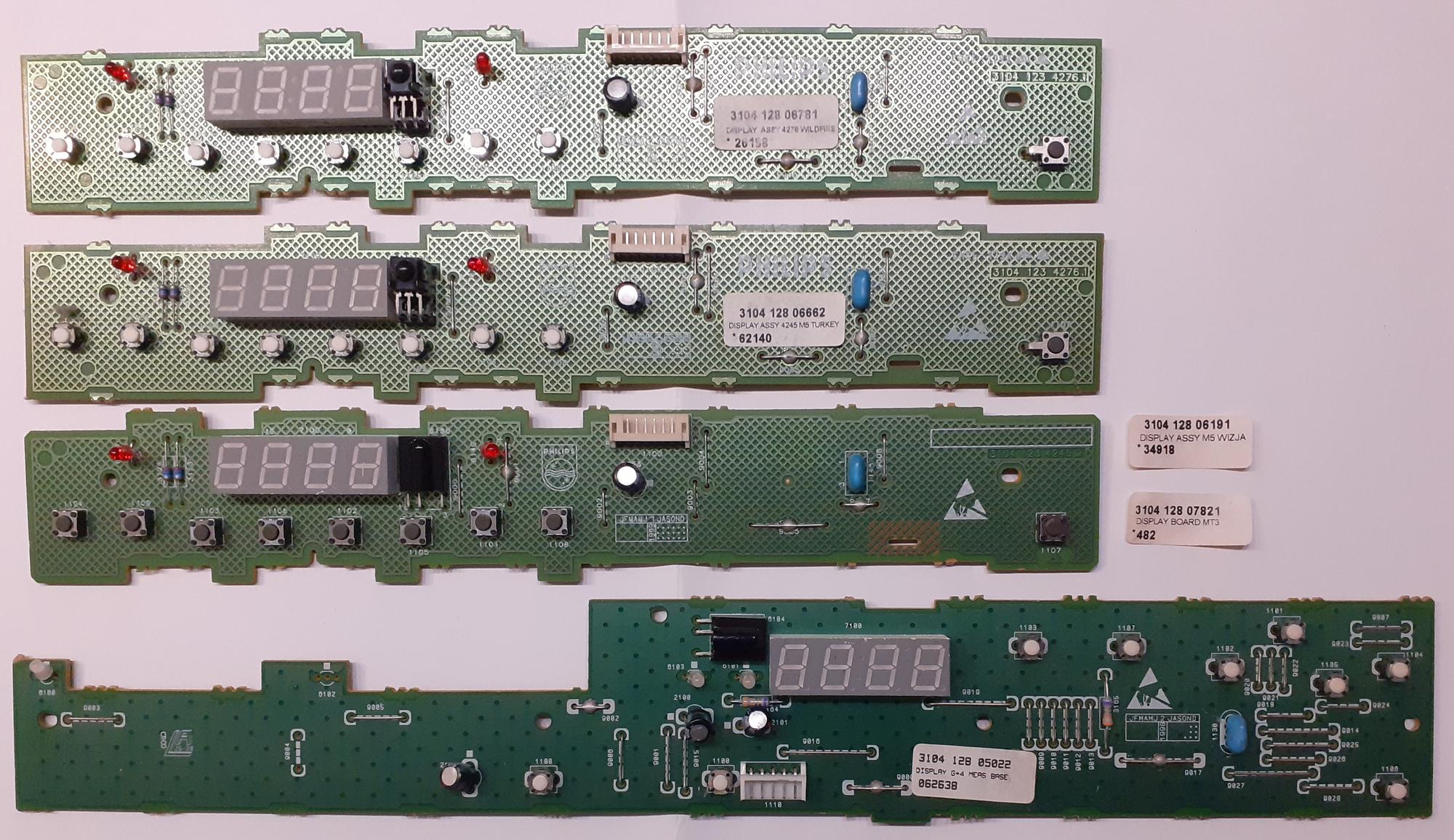

Nog wat display printjes, van boven naar beneden:
3104 128 06781 Display assy 4276 Wildfire *26188
3104 128 06662 Display assy 4245 M5 Turkey *62140

Iets andere layout (zie IR ontvanger), maar ik weet niet welke stickers waar bij hoorde:
3104 128 06191 Display assy 4245 M5 Wizja *34918
3104 128 07821 Display Board MT3 *482 (deze denk ik)

3104 128 05022 Display G+4 MEAS BASE 062638

G+4 was de M4 generatie settopboxen (sat ontvangers), opgevolgd door de M5 + MT1 generatie, in Hasselt ontworpen. In Frankrijk werden ook settopboxen ontworpen maar die hadden de S-prefix (van Suresness).

De meeste type verschillen (in de display bordjes) waren net wat firmware verschillen in de 87C51 die op de achterkant zit.

Het laatste nummer met het puntje ervoor is het serienummer van het printje.

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.
maartenbakker

Golden Member

Leuk, kende ik nog niet. Suresnes zou SF geweest moeten zijn, wel apart dat hier geen fabriek (AH voor Hasselt) op werd aangegeven.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Meas = Measat telecom provider in Malaysia, de klant waarvoor die specifieke STB gemaakt was. Net zoals Digiturk en Wizja in Polen.

Er was ook nog een Bulgaarse versie. Dat was ook wel een uitdaging met de multilanguage implementatie van Cyrillisch en Poolse character sets.

[Bericht gewijzigd door henri62 op zondag 19 december 2021 14:04:37 (36%)

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.

Maarten ea,

hebben we deze al een keer gehad?

Gr. N.

nil volentibus arduum niets is moeilijk voor hen die willen
maartenbakker

Golden Member

Nee, maar wel zeer interessant! Wat zit erin? 4W UVA buisjes ofzo?

En nog interessanter, van welk (afgesplitst) bedrijfsonderdeel is die sticker?

Codegroep 62 ken ik namelijk helemaal niet, coderingscentrum 40 zou Hong Kong moeten zijn.

Never mind, het zal wel een NSN zijn en geen 12NC. Blijft wel interessant wat het zijn en waarvoor ze gebruikt werden.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

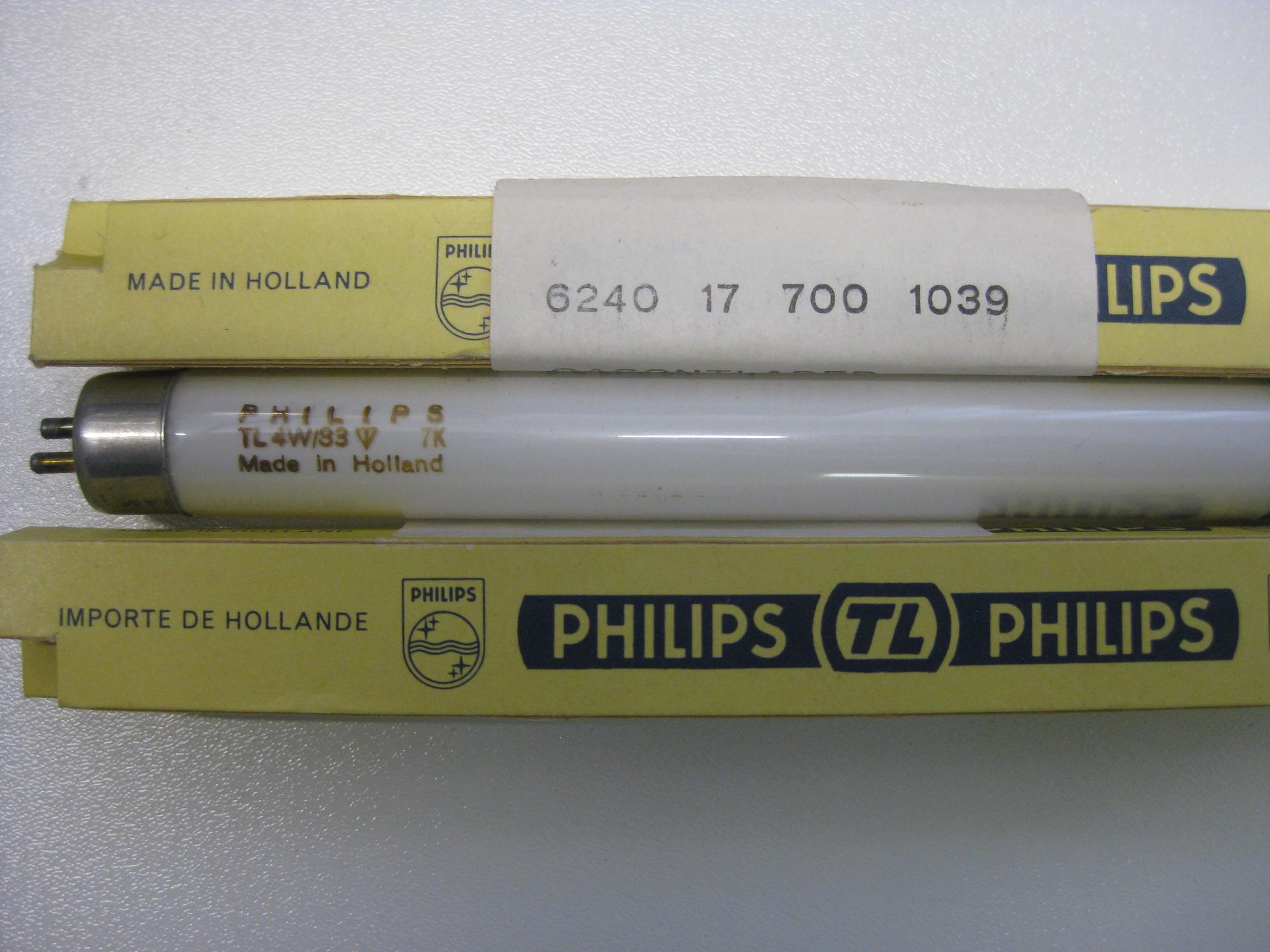

Hi Maarten,

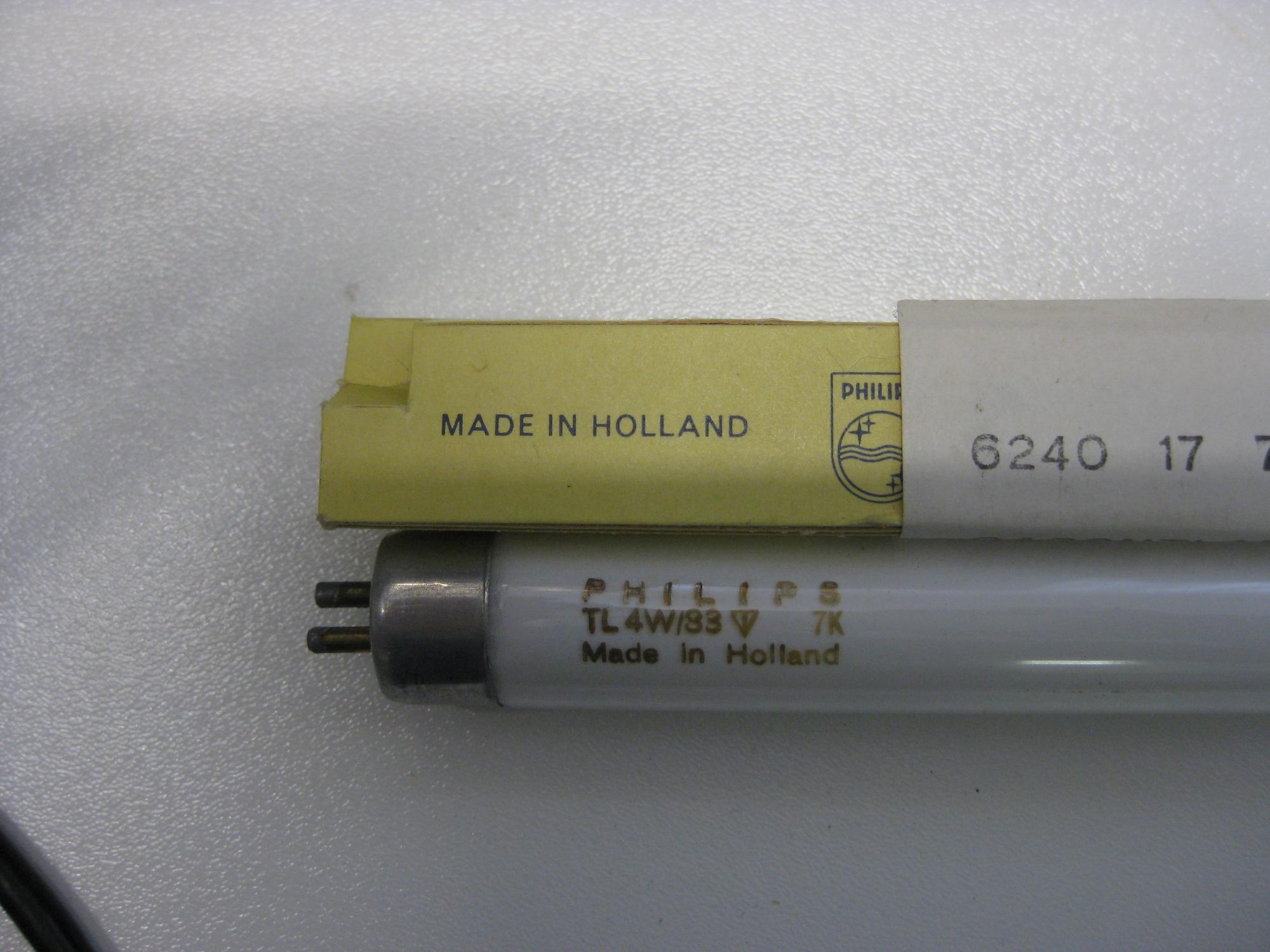

nog een paar plaatjes. Had ik natuurlijk ook meteen kunnen doen, hi. Je hebt gelijk, het zijn 4W/33 TL buisjes. Gewoon uit de TL Fsbriek.

Gr. N.
