hoelang zal het duren voor de opmerking over de "imbus bouten met ronde kop" voorbij komt? :+

Haha @ hieronder :D

[Bericht gewijzigd door DutchEngineer op 28 oktober 2013 16:33:06 (11%)]

Ik wou het niet noemen, maar het was wel het eerste waar ik aan dacht ;)

@Seb-PCB80,

Maak je dat composiet signaal met een 16f688?
Ik heb dat wel eens geprobeerd met een 18f45k22 maar die was toch echt te traag om een mooi resultaat te krijgen.

PE2BAS

Clowns, nog nooit van dopmoeren gehoord? :P

Every machine is a smoke machine if you operate it wrong enough
LetterHenk

Golden Member

Ik vind het er wel bij passen. Mooi ding hoor MAH!
Hoe is de voeding geregeld? kan ik niet zo goed zien op de foto's

Action expresses priorities LH

Ja, leuk klokje Martijn!
Komt hij ergens op een prominente plaats?

If you want to succeed, double your failure rate.

Ik ben ook weer even bezig geweest. Hij is al een aantal keer voorbij gekomen, ik hoop dat hij jullie niet gaat irriteren (mij een ieder geval wel)

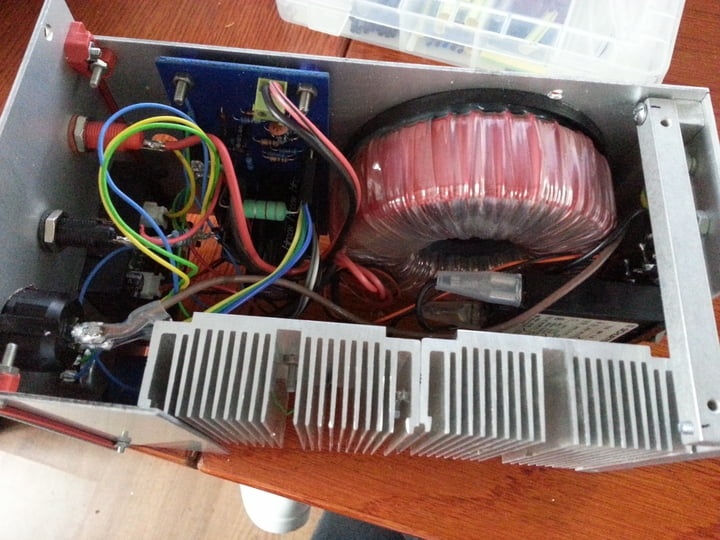

Ik heb alle tips etc gebruikt en het één en ander aangepast. Ik had nog een aantal CPU koelers liggen en deze gebruikt. Het past allemaal net. Maar een stuk beter dan die kleine dingetjes die er eerst in zaten.

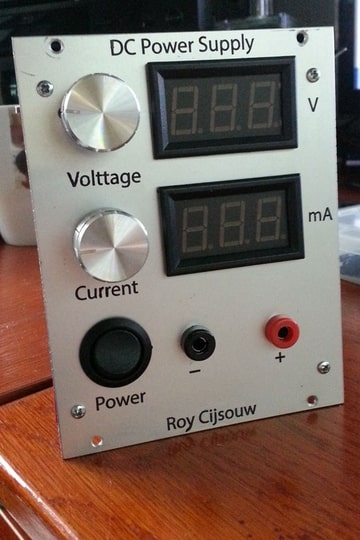

Verder heb ik behoorlijk gestoeid met het uiterlijk. Alle manieren geprobeerd met het printen op fotopapier dan zo'n plastic laag er overheen. heb nog a4 formaat printbaar stickervel gekocht maar geen van allen sprak mij echt aan. Op een gegeven moment moest ik een printje etsen maar de fotogevoelige printplaat was op dus maar met de strijkijzer aan de gang. En dit bracht mij op het idee. Als dit werkt op koper waarom dan niet op aluminium?

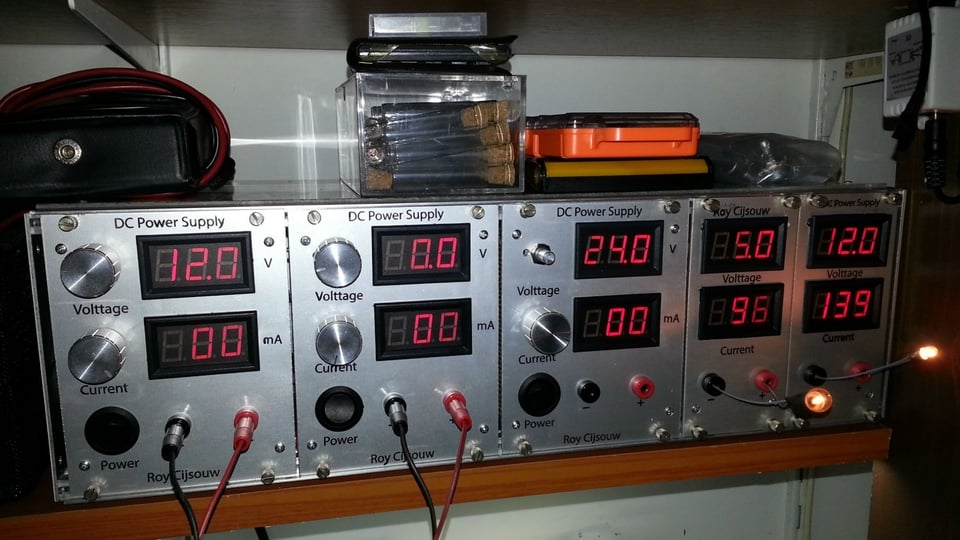

Alles weer uit elkaar gehaald en aan de slag gegaan. Aan de rechterkant zit het niet allemaal even recht moet ik nog veranderen (maar ben wel een beetje klaar met het ding.) Verder ben ik wel heel tevreden hoe het er uit ziet nu. Het ziet er strak uit en is duidelijk hoe en wat welke knop doet.

http://www.mijnalbum.nl/Foto550-4YS3IDYL.jpg

http://www.mijnalbum.nl/Foto-YCILOEQF.jpg

http://www.mijnalbum.nl/Foto550-L4K8IQRT.jpg

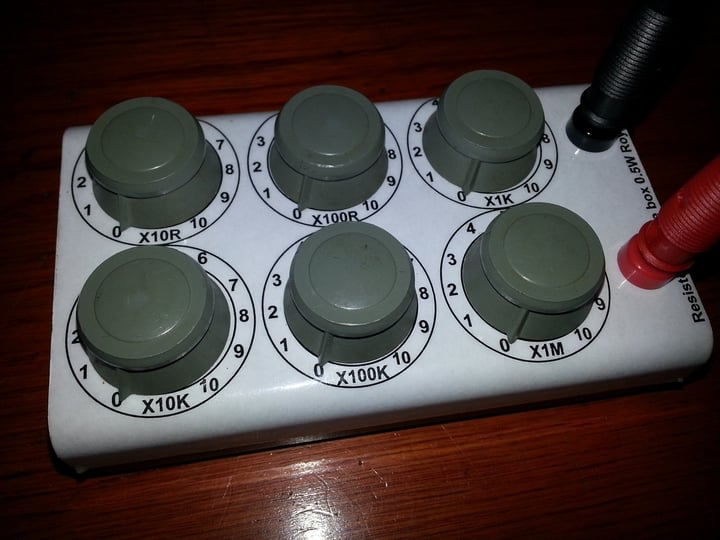

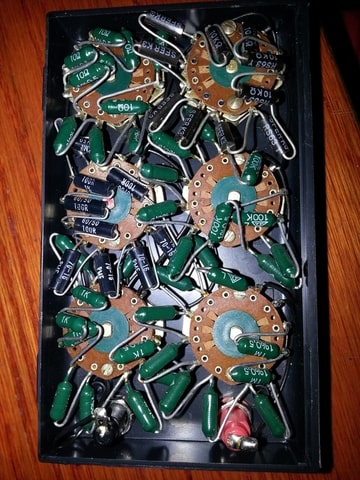

Ik was al een tijdje op zoek naar een weerstanden box maar gezien deze toch vrij prijzig zijn nooit een aangeschaft. Iemand van CO bood een zelfgemaakte weerstandenbox aan en deze heb ik gelukkig over kunnen nemen. Gezien het formaat mij wat te groot was en de bedrading niet aangesloten was besloten hem uit elkaar te halen en er een eigen mini versie van te maken. Dit is het eindresultaat. Heb nog 4 knoppen over hier moet ik nog even een doosje voor vinden. Ze staan in serie geschakeld zo dat elke wensbare weerstand gemaakt kan worden. Ach jullie weten wel hoe het werkt.

http://www.mijnalbum.nl/Foto550-3ZIRJTHC.jpg

http://www.mijnalbum.nl/Foto-MXULGPHN.jpg

haasje93

Golden Member

Het is nu echt een mooie en stevige opbouw. Het heeft dan wel even geduurd maar nu heb je wel een heel mooi resultaat.
Die box is ook mooi geworden.

If a cluttered desk is a sign of a cluttered mind of what than is an empty desk a sign?

De frontjes zien er netjes uit, zo.
Heb je d'r ook wat beschermlak overgespoten?

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Ik durf het bijna niet te schrijven maar "Volttage" is iets heel anders dan "Voltage".

Maar ziet er verder mooi uit.

Gr.F_S

[Bericht gewijzigd door F_S op 29 oktober 2013 17:32:27 (15%)]

Thanx F_S je maakt me dag goed ;) Grr hoe ''dom'' kun je zijn. Ze zouden een spellingscontrole in moeten bouwen in adobe illustrator.

Op zich is het geen ramp met een beetje acetone is het zo weg te halen en opnieuw er op te strijken maar het kost zo veel tijd alles weer los te halen. Hier baal ik echt van maar ik ga hem afmaken ik beloof het maar ik ga jullie er niet meer mee lastig vallen ;)

Er zit geen bescherm laag overheen. Heb nog een spuitbus blake lak staan goed idee. (gelukkig zat het er nog niet overheen)

[Bericht gewijzigd door MonsterVisje op 29 oktober 2013 17:45:57 (14%)]

Sonytech

Overleden

Ik dacht nog: laat ik m'n mond nu maar houden...

"Verbaas u niet, verwonder u slechts."

Thnx Jochem, ja ik maak een plekje boven mijn computerwerkplek op de boekenplank vrij. Toch nog wel even die input van de 4017 fixen, nu loopt hij soms te snel :(

@letterhenk: Op deze manier vind het in dit geval mooier dan overal kruiskopjes bovenop. Het is wel een gepruts om alle boutjes op maat te knippen. De voeding komt uit een 7.5v, 0.55A trafo, de rest wordt allemaal on board geregeld.

Netjes gemaakt Monstervisje! Persoonlijk heb ik liever de tekst boven een knop staan, maar dat zou bij jou ook wat moeilijk worden. En ach, wie let er nu op die dubbele T, noem het artistieke vrijheid ;)

Every machine is a smoke machine if you operate it wrong enough

Heb nog een spuitbus blake lak staan goed idee.

Je kan dan best beginnen met meerdere dunne laagjes, vanop ruime afstand gespoten. Dit, om te vermijden dat het oplosmiddel van de lak ook de toner gaat "oplossen".

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

Niet echt echt een elektro project maar wel het showen waard denk ik.

Na een jaar of 2 een stuk minder actief hobbyen ben ik het nu weer een beetje aan het oppakken. Onderdeel daarvan is het in orde maken van mijn persoonlijke printplaat fabriek. Ik boorde altijd mijn printjes gewoon uit de hand. Prima te doen maar gaatjes wilde nog wel eens niet in het midden van het pad zitten doordat het lastig is de boor precies haaks op de print te houden. Daarom dus een printboor gemaakt.

http://www.uploadarchief.net/files/download/resized/printboor_01.jpg
Zoals te zien heb ik wat geëxperimenteerd met het bevestigen van de arm. Uiteindelijk ervoor gekozen om het draaipunt aan het bewegende deel te maken en het achterste gat wat groter uit te boren.

http://www.uploadarchief.net/files/download/resized/printboor_02.jpg
Hier is de schuivende constructie te zien. Op de foto lijkt het alsof er veel speling op zit maar dat is schaduw.

Emiel

Mooie constructie @leime, zo blijkt hout ook hier erg functioneel te zijn.

De onderdelen zou je mogelijk later kunnen vervangen door metalen onderdelen. En dat is iets wat je nu beproefd hebt met deze constructie.

"tijd" is een interpretatie van een bepaald moment op een bepaalde schaal. Het begin van tijd is ontstaan na het begin van het universum. Buiten het universum bestaat er geen tijd, het is slechts een dimensie.
bprosman

Golden Member

Een jaar of 20 geleden heeft mijn vader een printboormachine voor me gemaakt (vandaar dat hij wat roestig is :+ ).
De assen zijn gehard stalen assen , met kogellagers die in de bussen zitten.

http://www.familie-prosman.nl/circuitsonline/printboormachine_small.jpg

De jongere generatie loopt veel te vaak zijn PIC achterna.
Shiptronic

Overleden

@Lieme, als je een LED onder het boorgat zet kan je duidelijker uitlijnen ;)

Wie de vraag stelt, zal met het antwoord moeten leren leven.

De jongere generatie loopt veel te vaak zijn PIC achterna.

Lijkt me iets van de oudere generatie. Tegenwoordig is het allemaal ATTiny...;)

Ik heb ook weer een nieuwe :)

http://www.uploadarchief.net/files/download/img_5160.jpg

Dit project bestaat uit onderdelen die ik geruild heb of nog op voorraad had, ik heb zo minst mogelijk gekocht. Dus heb ik voor E60,- een 2x2.5W buizenversterkertje gemaakt. Minimi gaat straks bij mijn vriendin staan. Zij heeft ook de naam gekozen, vanwege zijn kleine afmetingen: 25x15x10cm. Voor zulke kleine afmetingen kan hij nog best wat geluid teweeg brengen, en het klinkt ook lekker.

Ik heb zelf de grotere 2e26SE nog en die heeft het dubbele aan vermogen. "Minimi" mist de headroom voor mijn muziek en volume. Ik heb het graag luid ;)En ook nog eens metal- Wintersun, Amon Amarth, Finntroll anybody? daar heb je je bass wel voor nodig...

Disclaimer aan de hand van dit hilarische topic. Ik houd van buizen omdat het zo lekker bouwt en er ontzettend gaaf uit ziet. Je hoort me niet beweren dat buizen "altijd" beter zijn dan transistors. Wel leuker en zo veel mooier ;)

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!

Zow, moi buizenbakkie :)
Waar heb jij die transfokappen vandaan dan?

Ik denk dat ie die zelf maakt :)

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

Sweet een niet symetrische opbouw !
Is het deksel nou alleen gezet ?
Niet te zien op de foto.
Ziet er wel erg strak uit :-)

Je hebt tijd of je hebt geen tijd ! als je geen tijd hebt, waar is die dan gebleven ? http://www.ledverlichting-ledverlichting.nl

Wauw, wat een mooie buizenversterkers. Ik wou dat ik wat meer spullen had liggen want voor 60 euro wil ik ook wel zon bakje :D. Wat zijn dat trouwens voor transformators, iets naamloos van een beurs?

Op 30 oktober 2013 20:50:18 schreef Damic:
Ik denk dat ie die zelf maakt :)

Ja, dat klopt. maar dat gaat alleen voor kleine vermogens trafo's, anders raken ze makkelijk oververhit. Opgebouwd uit 1,5mm modelbouwplastic, direct op de trafo gelijmd. Veel schuren en een aantal laagjes hamerslaglak van Motip. Dit ampje heeft geen deksel- als je tenminste zo'n gaaskap bedoelt? Ik vind die dingen zo lelijk. Ik hou ervan om ze te zien gloeien. :D

Vergeten te vermelden, van links naar rechts:
2x EY91 - 6J4/0C2 - EL95 - 6AK5W als triode - en nog een uitgangsset. Die 6J4 en 0C2 werken als spanningsregelaar. Ik zag helemaal géén rimpel op mijn scoop in een zeer gevoelige stand.

Gideon, die voedingstrafo is mij onbekend... een oude Siemens dacht ik. die twee UGT's zijn vrij bekende trafootjes van Telefunken voor EL95. 12K:4R. er staan er een paar op Marktplaats. Eentje had ik uit een oude bandrecorder gehaald, en dat zette het balletje aan het rollen. Maar ik heb veel kunnen ruilen hoor :P en restjes...

Daar in tegen heeft 2e26 mij zeker E400,- gekost.

Waar rook is, is Roel. 5e jaars EE student @TU delft met een uit de hand gelopen buizenhobby!
