Ik lees het zo: Bij 65...75C is de weerstand 570 Ohm.

RAAF12

Golden Member

Verderop staat een grafiekje Tsense dat is de Curie temperatuur, op dat punt gaat de kromme steil omhoog.

bprosman

Golden Member

Bedankt :-) Dan weet ik hoe ik ze moet gebruiken.

De jongere generatie loopt veel te vaak zijn PIC achterna.

Op 11 februari 2016 19:24:12 schreef RAAF12<snip-snip>De SA1050 is te vervangen door de verbeterde SAA1250 uitvoering, het is een afstandsbediening IC zender en die werd veel toegepast in Duitse KTV toestellen. De receiver was vaak de SAA1251 zie
Datasheet http://download.qrz.ru/pub/hamradio/schemes/tv/itt/ITT-SAA1250/saa1250…

Nu je het zegt, ik heb jaren geleden inderdaad ooit een afstandsbediening van een TV uit elkaar gehaald... zou best nog een overblijfsel kunnen zijn!

Dankjewel!

Gevonden in het magazijn maar wat is het?
Lijkt mij een foto transitor, maar waarom een rode lens en waarom zo groot (TO-3 behuizing).
Geen opdruk, alleen EBC en een D en een 4.

http://www.uploadarchief.net/files/download/frotn8.jpg

http://www.uploadarchief.net/files/download/img_20160216_160820%5B1%5D.jpg

Shiptronic

Overleden

Wie de vraag stelt, zal met het antwoord moeten leren leven.
pietplof

Golden Member

Mijn eerste ( en ook voorlopig de laatste) reactie is dat het een krachttransistor is waarvan ,,iemand" het dekseltje heeft weggehaald.
Vervolgens is het ding volgegoten met een doorzichtige substantie ( hars) met het uiteindelijke doel belangstellenden de inhoud van zo'n transistor te tonen.
Wellicht voor onderwijsdoeleinden.

festina lente

Wij zaagden als kind op DJO van TO-3's inderdaad de top af om zo een zelfgemaakte fototransistor te krijgen. Nooit geweten dat iets dergelijks in deze vorm te koop was.

If you want to succeed, double your failure rate.

Ik heb hier een ic liggen met opschrift
CIA
T1 51K
A147

Package VQFN-20.

http://i63.photobucket.com/albums/h148/fragme_dmc/electronics/what/C1A_T1_51K_A147.png

Iemand een idee wat het is? Ik vermoed een ADC/opamp/current loop

Hans1990 heeft hem gevonden (http://gathering.tweakers.net/forum/list_message/45993329#45993329) http://www.ti.com/lit/ds/symlink/bq24100.pdf om meer exact te zijn: BQ24100RHLR

*Deze post heb ik dus aangepast, met de nieuwe info

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

Wie weet wat een component met opdruk "AM" is.
Casing is een SOT353 of SC70-5 ik weet niet zeker of deze cases exact hetzelfde zijn (lijkt wel).

Het is een 5 pins behuizing in de volgende configuratie

code:


| | |
-----
|AM |
-----
|   |

Er staat verder niets op, alleen de twee letters.

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.

Wat zit er nog in de buurt?

Ben Belg sowat :D :: plaatjes zijn meestal klikbaar

Pin 2 is denk ik de voeding, pin 5 de GND. Zit in een S7-PLC, zie dit topic: http://www.circuitsonline.net/forum/view/message/1802606

Het moet iets digitaals zijn denk ik, ik zie op twee pootjes pulsen staan en een derde niets. Zou een watchdog kunnen zijn (zonder C-tjes).

-edit-
Het zou een 74AHC1G125 kunnen zijn maar dan staat de opdruk op zijn kop, wel vreemd!

Of een MAX823? De pinout is dan verdacht-> is het niet!

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.
Anoniem

Weet iemand wat dit is ??
Op een andere printplaat is deze doorgebrand en ik wil hem vervangen.

http://i.imgur.com/wIcJwFv.jpg

Lijkt behoorlijk op de polyfuse die op een nieuwe rasbperry pi zit.

(even zitten googlen of ik een plaatje kon vinden op internet, maar ik vind veel wat oudere raspberry pi's en daar zitten iets andere polyfuses op).

update: Ik kwam deze tegen. Daar zie je er 1 zitten. Dat is een open-hardware project, dus als het goed ik kan je hem op de BOM vinden.

[Bericht gewijzigd door rew op donderdag 10 maart 2016 10:27:49 (11%)

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
Anoniem

Op 7 maart 2016 19:43:41 schreef alzie:
Weet iemand wat dit is ??
Op een andere printplaat is deze doorgebrand en ik wil hem vervangen.

[afbeelding]

Gevonden Dank hiervoor. MF-MSMF050-2

brains

Special Member

Weet iemand hoe zo'n connector heet, waar je zo'n kabeltje kan vinden of in wat soort electronica dit kabeltje kan aantreffen? Zou het graag sneller hebben dan in china bestellen ;-)
Ik heb ook het ook in de v&a sectie geplaatst.

die kabeltjes zaten in oude pc's om de audio van de cd rom naar de geluidskaart over te brengen. de geluidskaart zijde had die stekker..

waar rook was, werkt nu iets niet meer
Thevel

Golden Member

Op 10 maart 2016 22:05:34 schreef brains:
Weet iemand hoe zo'n connector heet

Lijkt op een HIROSE connector.

Of JST. Mail me. Ik heb er een zwik uit china laten komen..... Volgens mij is er JST-2.54 en JST-2.0, dus de hamvraag wordt: wat is de pitch....

Update: Linkje van Thevel gevolgd... Hirose DF13 heb ik ook de PCB kant van liggen. Maar volgens mij is dat het niet.

[Bericht gewijzigd door rew op vrijdag 11 maart 2016 00:32:57 (30%)

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Lijkt me een XH2.54 Connector google maar eens naar afbeeldingen daarvan.

Shiptronic

Overleden

@brains, post eens een duidelijke foto, nu is het gissen wat er op die vlek staat.

Wie de vraag stelt, zal met het antwoord moeten leren leven.
Hugo Welther

Moderator

Als de dra(a)d(en) onderbroken zijn dan zet je er toch nieuwe draden op/in/aan.
Pinnetjes terug steken (met een naald o.i.d. de vergrendeling lossen) en verder voorzichtig het draadklem gedeelte of hoe je het wilt noemen openmaken.

Het enige dat tussen jou en je doel staat is alles wat jij jezelf verteld dat je het niet kan.
Arco

Special Member

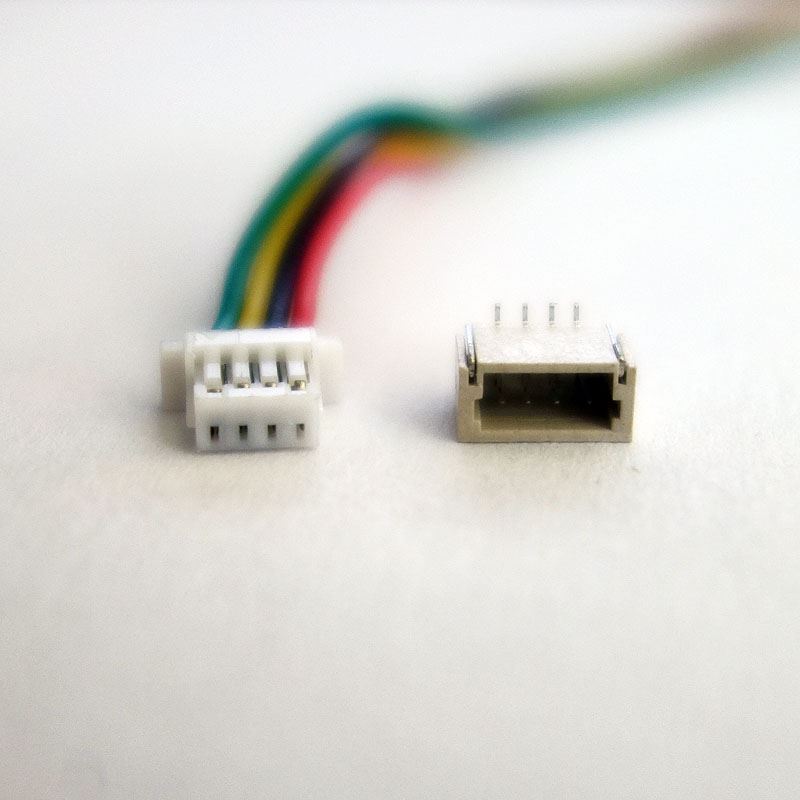

Volgens mij een JST 'SH' connector...

http://opwiki.readthedocs.org/en/latest/_images/jst-sh.jpg

[Bericht gewijzigd door Arco op vrijdag 11 maart 2016 11:50:01 (52%)

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
brains

Special Member

Sorry, ik heb gisteren in de haast een slechte foto gemaakt en vergeten op te meten hoe breed de connector is :-( haastige spoed....
Ik kan vanavond/morgen de precieze afmeting geven maar het is deze kabel die ik zoek maar zonder de connector. http://www.ebay.co.uk/itm/DC-POWER-JACK-SOCKET-PLUG-IN-CABLE-HARNESS-F…
volgens deze verkoper is de Pin Diameter: 1.65mm.
ik heb alleen het kabelgedeelte nodig met aan een kant een connector, zonder dc connector.
Het lijkt inderdaad op de JST 'SH' connector. Hij lijkt inderdaad sprekend op zo'n cdrom geluidskaart kabel. Die moet ik ook vast hebben liggen maar waar ;-)

Als de dra(a)d(en) onderbroken zijn dan zet je er toch nieuwe draden op/in/aan.

Heel goed idee maar ik heb op dit moment geen gelijkaardig kabeltje liggen.
