Zo'n geluidskaartkabel heb ik voor de greep. De connector daar op is 8.7mm breed op het stuk van de pinnetjes en 9.8 op het bredere stuk bovenaan. Dikte 4mm incl. de 2 ribbels op de achterkant, 3.5 zonder. Hoogte 6.9mm.

En de belangrijkste misschien wel: Pinpitch 2mm.

Maargoed. Wat is de pinpitch van jou connector? (Je kunt 'm proberen op een standaard pinheader te steken, die zijn 2.54 dus dan zie je het verschil vrij snel)

Eluke.nl | De mens onderscheid zich van (andere) dieren door o.a. complexe gereedschappen en bouwwerken te maken. Mens zijn is nerd zijn. Blijf Maken. (Of wordt, bijvoorbeeld, cultuurhistoricus)
Tidak Ada

Golden Member

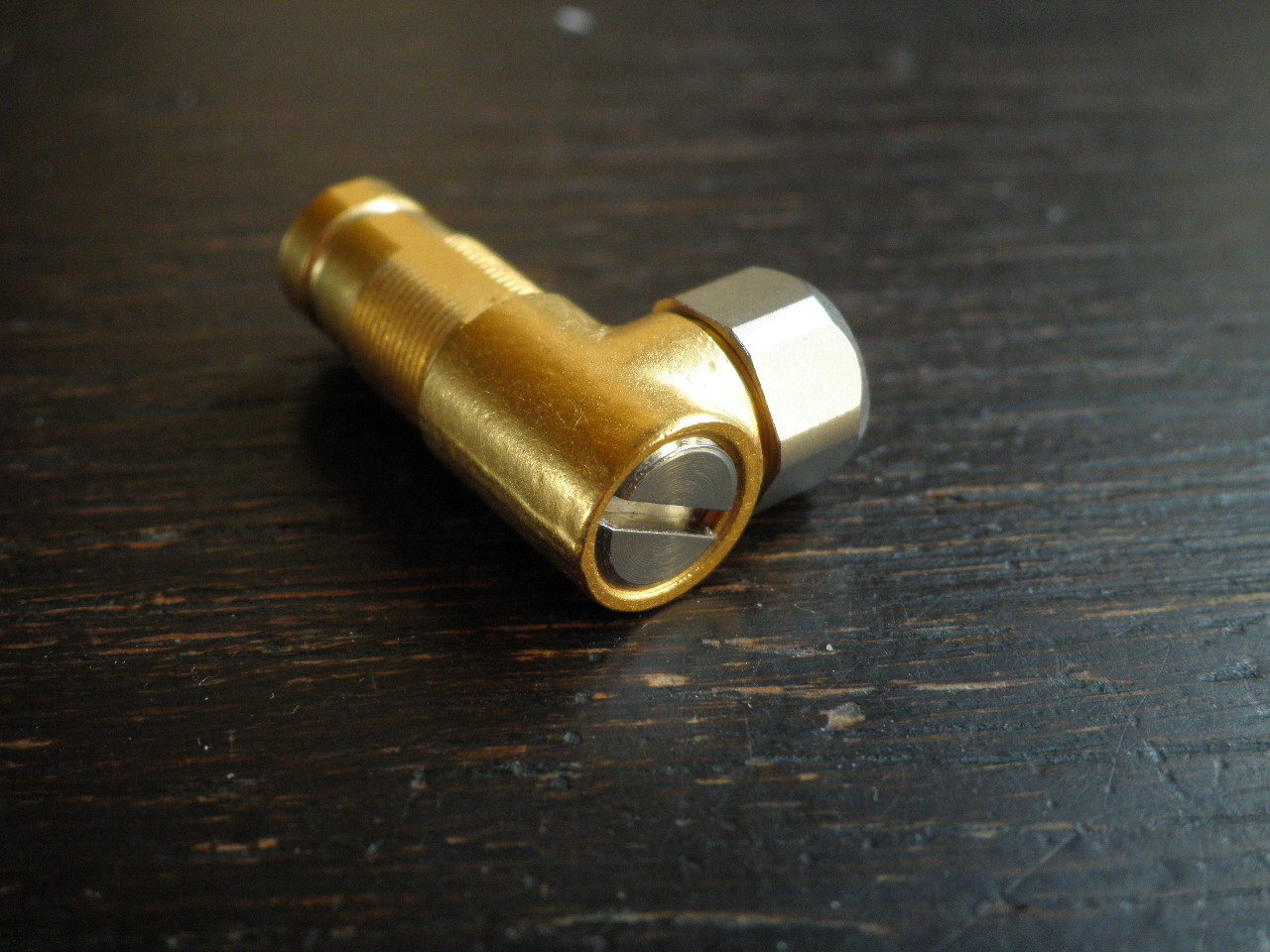

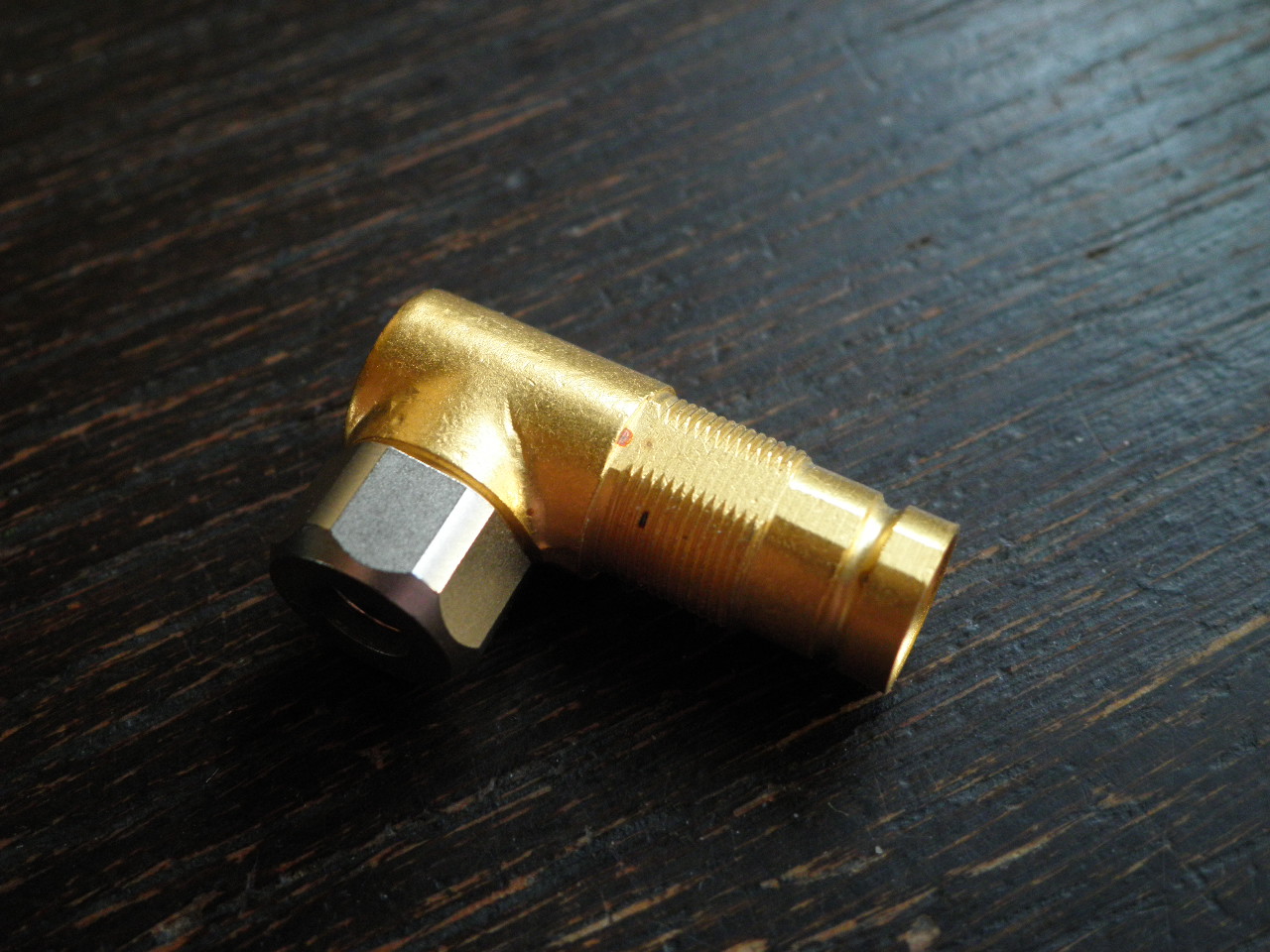

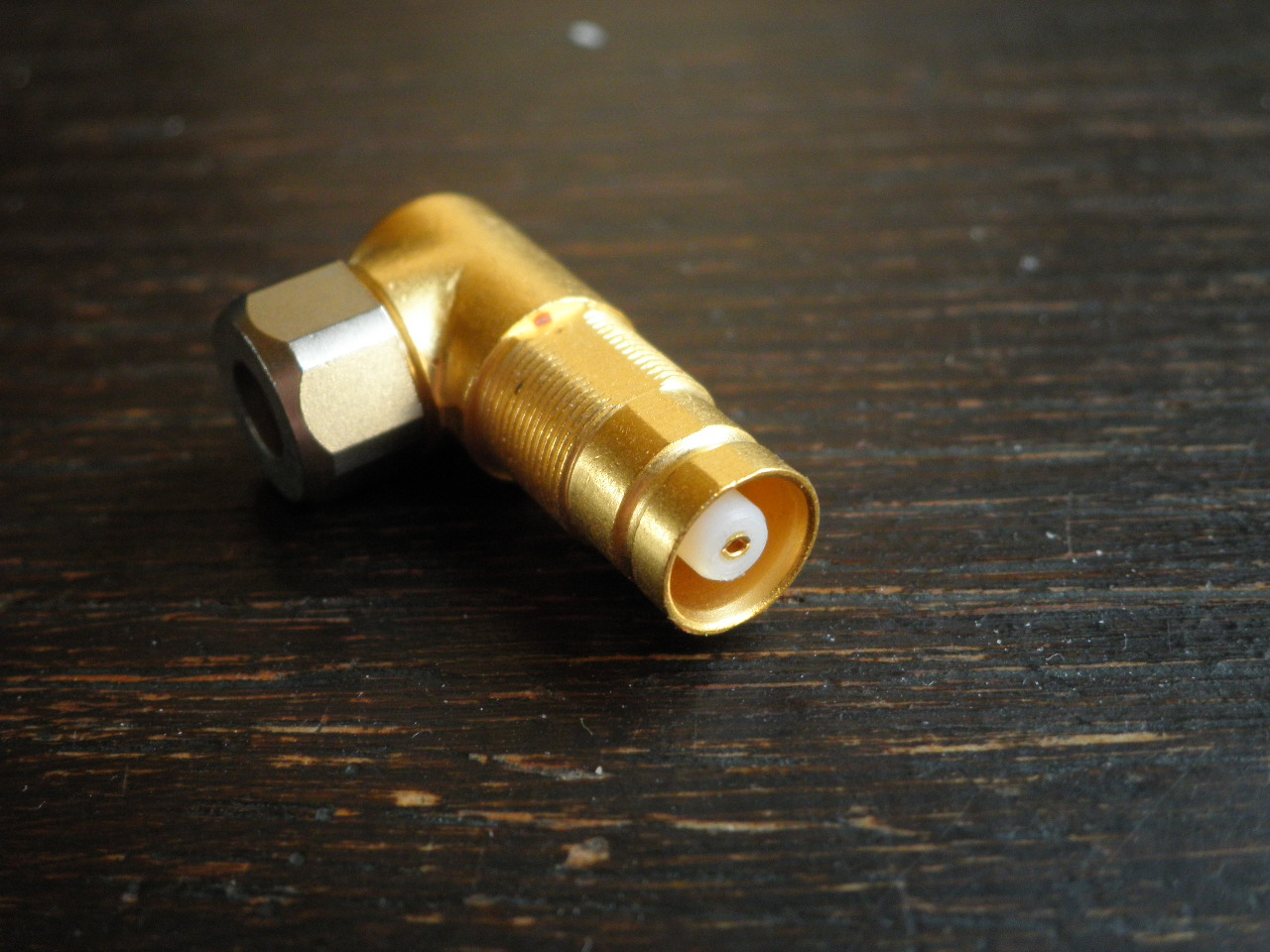

Wie kan mij zeggen wat voor een coaxconnector dit is?

Diameter massa contact is 7,78 mm ( 5/16" )

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

Beste Tidak Ada,

ik ben niet zeker, maar dit lijkt veel op een Siemens norm (60 OHm?) die ik sporadisch bij apparatuur van duitse herkomst tegen kom. Toevallig heb ik een verloop (male naar BNC) die er erg veel op lijkt.

Groet,
N.

nil volentibus arduum niets is moeilijk voor hen die willen

ik ken dat model ook, heb er diverse verlopen van naar bnc male. zaten bij een krimptang, merk is rosenberger.

http://rosenberger.de/ok/index.php?caller=xlink&url=detail.php&amp…

waar rook was, werkt nu iets niet meer
Tidak Ada

Golden Member

Fijn, wie levert ze hier?
Ik ga ook eens in Rosmalen kijken of ze daar er wat van hebben.
Het lijkt er op dat je ze ook als bulkhead kunt gebruiken, gezien die schroefringen....

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †
Arco

Special Member

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
Henry S.

Moderator

Op 25 februari 2016 13:18:46 schreef Damic:
Ik heb hier een ic liggen met opschrift
CIA
T1 51K
A147

Package VQFN-20.

[afbeelding]

Iemand een idee wat het is? Ik vermoed een ADC/opamp/current loop

Hans1990 heeft hem gevonden (http://gathering.tweakers.net/forum/list_message/45993329#45993329) http://www.ti.com/lit/ds/symlink/bq24100.pdf om meer exact te zijn: BQ24100RHLR

Je kunt TI onderdelen via deze pagina op smd-code vinden: http://www.ti.com/packaging/docs/partlookup.tsp#divline En dan kom je idd op de BQ24100RHLR

Op 14 maart 2016 16:11:58 schreef NKHteB:
ik ben niet zeker, maar dit lijkt veel op een Siemens norm (60 OHm?) die ik sporadisch bij apparatuur van duitse herkomst tegen kom.

dat kan wel kloppen, ik heb een Siemens sinusgenerator met chassisdelen in dezelfde uitvoering.

Maar de eerste keer dat ik daar connectoren voor vond, zaten ze aan een coaxrelais vast. Ondertussen heb ik er op de radiomarkten diverse connectoren voor gevonden, helaas zonder typenr.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
Tidak Ada

Golden Member

Op 14 maart 2016 18:17:42 schreef Arco:
Ze hebben een webshop... https://shop.rosenberger.com/test-measurement.htm

Helaas minimum afname 100 st Ik heb 2 connectoren en zoek daarbij chassisdelen...

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----> TUBE COLLECTORS ASSOCIATION - †

Goeie dag heren,

Ik ben op zoek naar een euro stekker met een uitgefreesde gleuf in het midden. Deze stekker hoorde bij een gourmet stel maar is kwijt geraakt. Ik heb voor de duidelijkheid nog twee foto's gemaakt. Waar kan ik zoon stekker kopen?

(2MB per stuk)
https://dl.dropboxusercontent.com/u/2442535/2016-03-12%2019.37.09.jpg
https://dl.dropboxusercontent.com/u/2442535/2016-03-12%2019.37.37.jpg

PE2BAS
Arco

Special Member

Is een IEC(60320) - C16(male) of - C15(female)
http://www.onlinekabelshop.nl/apparaatsnoer-met-c15-warmte-connector-1…

[Bericht gewijzigd door Arco op maandag 14 maart 2016 23:02:06 (46%)

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
evdweele

Overleden

Techniek is ervoor gemaakt om ons in de steek te laten. Het blijft een ongelijke strijd tussen de techniek en de technicus.

Top,
Zal er meteen even eentje bestellen.

PE2BAS

Hallo,

Iemand enig idee wat voor chip dit is?

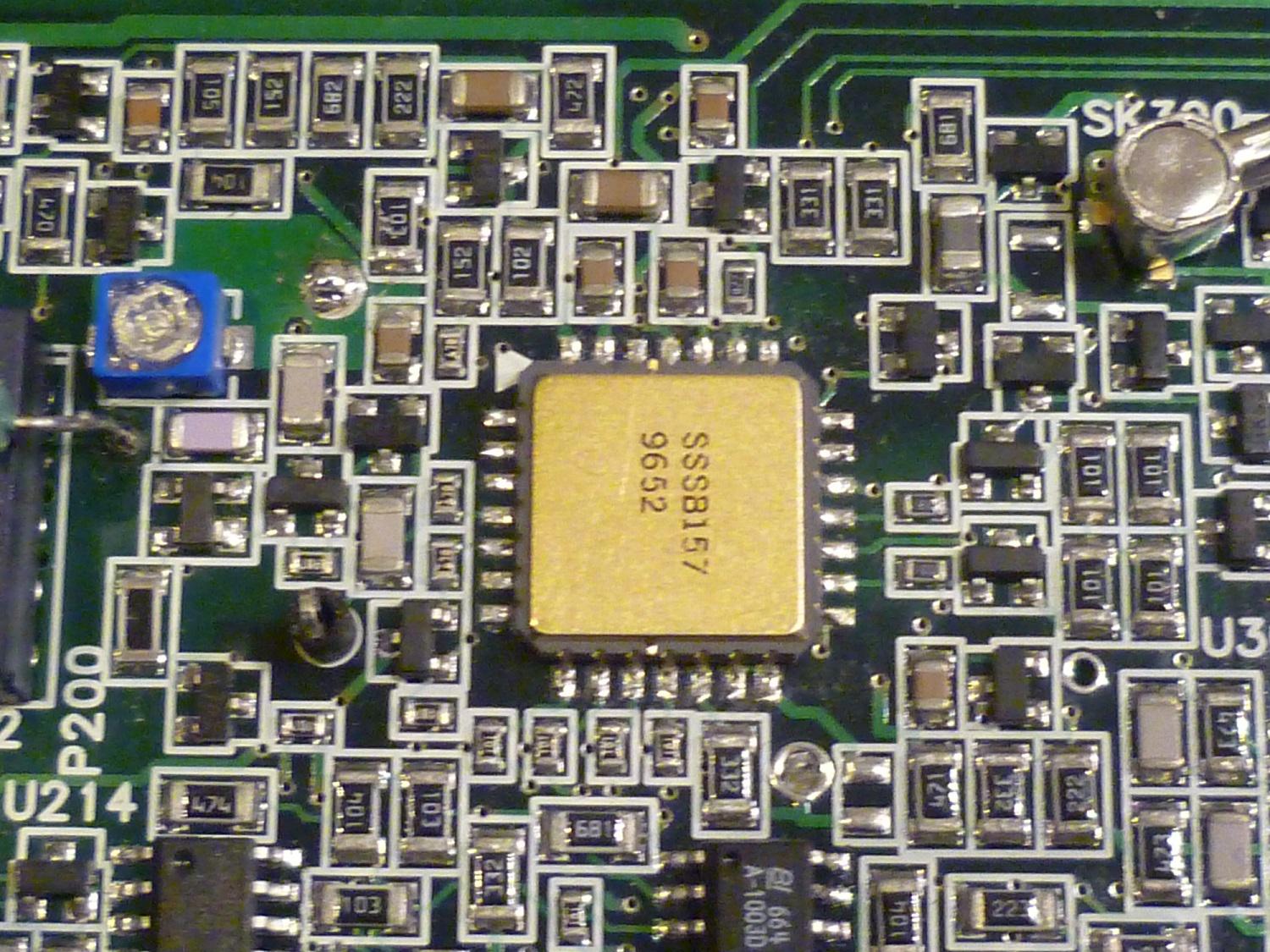

opschrift SSSB157 9652

Het zit in een (defecte)Nicolet Integra 60 oscilloscope (een service manual daarvan is eventueel ook erg welkom)

Pfoe! Zou ie familie kunnen zijn van de SSB138?
http://www.ic72.com/pdf_file/-/43468.pdf

Ik denk dat ie gemaakt is "kerst 1996". Als andere chips in dat apparaat ook van ongeveer dat tijdperk zijn is dat een goede gok. Anders moet je ook 9652 als typenummer gaan proberen te zoeken.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
Henry S.

Moderator

Het ziet er idd wel uit als een IC van Swindon Silicon Systems (ASIC ontwerper).

[Bericht gewijzigd door Henry S. op woensdag 16 maart 2016 00:14:57 (12%)

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
fatbeard

Honourable Member

Op 14 maart 2016 22:00:27 schreef Tidak Ada:
Helaas minimum afname 100 st Ik heb 2 connectoren en zoek daarbij chassisdelen...

Ik heb ze voor je gevonden bij zowel Mouser als DigiKey. RS heeft ze ook, Farnell niet.

Nagekomen bericht
Op de beurs in Rosmalen stond iemand met een grote pot vol van die dingen, helaas waren die van hetzelfde geslacht als die jij al had (alleen voor crimp-montage aan RG179).
Maar omdat het vrijwel niets kostte heb ik er toch maar een handje van meegenomen.
Voor de goede orde: dat zijn de chassisdelen, jij zult dus wel de pluggen zoeken...

[Bericht gewijzigd door fatbeard op zondag 20 maart 2016 14:34:19 (26%)

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.
flash2b

Special Member

Wie kent deze ruisbron?
http://www.uploadarchief.net/files/download/dsc01428_cleaned.jpg

Ik heb het gekocht in op de radiobeurs in Rosmalen. De verkoper vertelde me dat volgens een ontwerp van zendamateur P???? was. Op de BNC female zou spanning moeten worden gezet, de ruis komt er daan aan de BNC male uit.

Het schema heb ik reverse engineerd. Ben op zoek naar de spanning die ik moet aanbieden en iemand die misschien een link heeft naar het originele artikel op internet.

maartenbakker

Golden Member

Met 9 tot 12V zal het wel allemaal lukken (de spanning moet hoog genoeg zijn om de BE-overgang te laten zeneren maar niet zo hoog dat er veel stroom gaat lopen), het is een vrij simpele schakeling waar het niet heel nauw luistert. Als het ding door een ham gebouwd is, zal het schema wel in een van de vele daarbij gebruikelijke boekjes en tijdschriften staan. Denk bijvoorbeeld aan het blad Elektron.

Er staan verder helemaal geen opschriften op? Geen markeringen aan de binnenkant van de behuizing? Als er een printje inzit markeringen in de koperlaag van het printje?

Overigens wel ironisch dat men een ruisarme transistor toepast om ruis te bekomen.

Edit: De 28V die hieronder genoemd wordt, klinkt ook nog wel plausibel.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
flash2b

Special Member

Het is zwevend gebouwd met korte verbindingen. Het type transistor weet ik niet zeker, maar volgens mijn is het een BC109

Lijkt op een zelfbouw ding uit een Philips lab. Ik heb vaker gelijksoortige dingen gezien bij Philips. Typisch met een lettertang gemaakte text strips erop en de kleur klopt.

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.
Sine

Moderator

Een standaard truuk inderdaad om de iverse BE overgang te laten ruisen.

Vraag me af hoe hoog dat komt, ik heb het wel eens gebruikt voor een semi random signaal.

@Tidak ada: is dat geen Lemo connector?

zit sinds 2009 in de PV.
maartenbakker

Golden Member

Op 20 maart 2016 22:15:30 schreef henri62:
Lijkt op een zelfbouw ding uit een Philips lab. Ik heb vaker gelijksoortige dingen gezien bij Philips. Typisch met een lettertang gemaakte text strips erop en de kleur klopt.

Daar moest ik ook al aan denken. Vandaar de vraag of er nergens opschriften stonden. Kan alsnog uit het Philips lab komen natuurlijk, ook zonder opschriften of markeringen.

www.elba-elektro.nl | "The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
Hewlett

Honourable Member

Het zou kunnen dat je ruisbron elektrisch compatible gedacht is met een HP 8970 noise gain analyzer, deze analyzers gebruiken een HP346(A/B/C) ruisbron welke zo'n beetje de industrie standaard ruisbron is. Deze ruisbronnen worden via een BNC gevoed op 28V ±1V. Vrijwel elke (ook niet HP) ruis analyzer heeft een 28V BNC aansluiting voor het voeden van een ruisbron, mijn Eaton 2075 noise gain analyzer heeft dat ook.

In zo'n HP346 variant voedt de 28V DC een 5.6kHz oscillator, welke gelijkgericht wordt en via een constante stroombron een speciale ruisdiode voedt.

HamRadio PA2HK // Keep Calm and Carry On.
fred101

Golden Member

Ik heb ook zo'n Eaton (wel een beetje kapot) maar geen goede ruisbron. Is dat schema van Flash daarvoor geschikt ?

Ik heb al een tijd een ruisbuis met bijbehorende trafo liggen. Die wil ik daarvoor gebruiken.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs
