Show your projects! Part 31

Thanks !

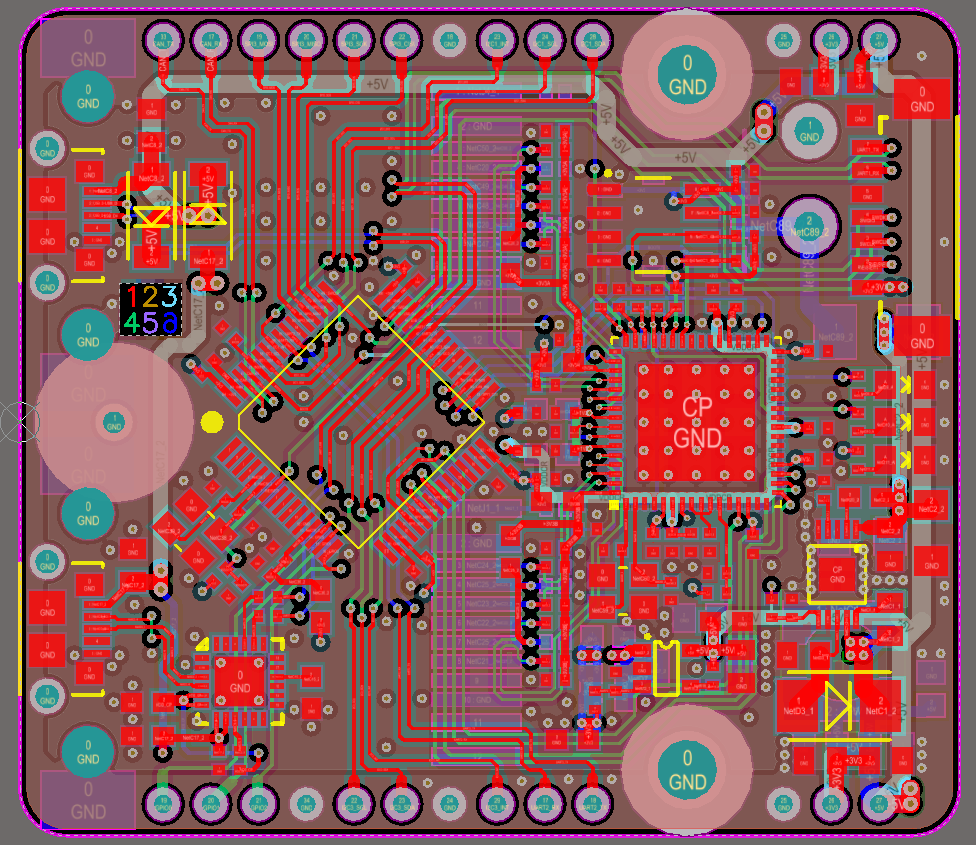

Nee deze is gelukkig geen BGA, de motivatie om voor de LAN9252 te gaan was juist om BGA te ontwijken (mn vorige design had de ET1100, wel BGA, en heeft veel meer componenten nodig).

Ik heb zojuist mijn vendor ID ontvangen van Beckhoff, dit weekend dus eindelijk kans om een slave implementatie te testen .

Mijn complimenten voor de routing!

Strakke print hoor. (Is dat altium?)

Nu heb ik ook weer zin in een project

Zéér netjes gedaan!!

Thanks !

@Hardbass yes dat is altium, zolang je nog student bent heeft Altium (iig in NL) een bijzonder interessant aanbod voor een studenten licentie. Maar pas op; zodra je begint met Altium raak je er aan verslaafd xD.

Zo, mijn neefje mag weer een beetje trots op z'n oom zijn vind ik.

http://www.instructables.com/id/A-Game-for-My-Nephew/

Erg leuk gemaakt Benadski! Daar mag je neefje inderdaad trots (en blij) mee zijn.

Groeten,
Emiel

Op 8 december 2016 14:25:09 schreef delta brafo (danny):
Maar pas op; zodra je begint met Altium raak je er aan verslaafd xD.

Daar is het al te laat voor vrees ik. Ik heb het op mijn stage gebruikt en ik vind het erg prettig werken.

Ik heb van een klasgenootje gehoord over een soort van gratis altium, tegen de prijs dat je projecten open source zijn. http://circuitmaker.com/ Geen idee hoe of wat hoor, daar moet ik me nog eens in verdiepen

Misschien een domme vraag, maar wat is Altium?(nog nooit van gehoord)

Altium designer is een schema en pcb teken programma met een aardig prijskaartje.

Dat is een leuk spel benadski, mooi gemaakt ook.

Ziet er netjes en professioneel uit.
Hoe heb je de frontplaat gemaakt?

Op 16 december 2016 06:13:49 schreef mel:
Misschien een domme vraag, maar wat is Altium?(nog nooit van gehoord)

Sorry hoor, maar had je dat nou ècht niet ff kunnen Googlen?!

http://www.altium.com/

Op 16 december 2016 14:45:43 schreef rob040:
Ziet er netjes en professioneel uit.
Hoe heb je de frontplaat gemaakt?

Met de lasersnijder (bij Revspace, ik heb er zelf nog geen). Machtig mooie apparaten zijn dat, snijden, markeren en 3D graveren is mogelijk in diverse materialen.

Daarna een likje verf en dan is het af.

Op 16 december 2016 10:03:59 schreef buckfast_beekeeper:
Altium designer is een schema en pcb teken programma met een aardig prijskaartje.

Omdat het veel meer kan dan alleen dat? Simulatie, kijken of je print klop met je behuizing enz.

Met de lasersnijder (bij Revspace, ik heb er zelf nog geen)

Ah, daar had ik nog niet aan gedacht. Ziet er strak uit.

Op 16 december 2016 16:17:47 schreef Shiptronic:
[...]

Omdat het veel meer kan dan alleen dat? Simulatie, kijken of je print klop met je behuizing enz.

Als bedrijf kan je de prijs nog verantwoorden. Als particulier voor hobby doeleinden kan ik dat thuis niet uitgelegd krijgen. De recentste prijs die ik vond is $9250 in 2014.

Tegenwoordig heeft Altium ook CircuitStudio, een uitgeklede versie van Altium designer. De prijs is vergelijkbaar met eagle.
Altium heeft 3 producten:
- Altium designer (professioneel)
- circuit studio (entry level)
- circuit maker (open source/cloud based) alles wat je maakt wordt open source

zondagmorgen vroeg wakker, kan niet verder slapen, dus ga je wat nadenken in bed.
en heb me maar eens geprobeerd om een constant current load te maken met heeel heel basic componenten (heb al eens een topic gestart daarover maar wegens gebrek aan componenten zoals opamps nog niet kunnen maken https://www.circuitsonline.net/forum/view/134869).

uiteindelijk iets in elkaar gestoken met
1x weerstand van 100ohm,
1x BC547 transistor,
1x TO3 transistor BDY56 (god weet waar die vandaan komt),
1x 2,7ohm draadgewonden weerstand in steen
1x multiturn potmeter 10k
en een oude TO3 koelplaat die ook al jaren in de alu bak lag.

http://fcapri.homelinux.com/off/pics/eo/load/DSCN2311.JPG

http://fcapri.homelinux.com/off/pics/eo/load/DSCN2312.JPG

ff aangesloten op 5V usb spanning en een 4V labvoeding en de boel afgeregeld op 0,50A. werkt perfect.
blijft schoon stabiel van 1,6-12V (nog niet hoger in spanning getest)

Hi fcapri,

Leuk en nog meer al het goed werkt
Ik zou er wel nog één weerstadn bij plakken, en dat is een weerstand in serie met de massa aansluiting van je potmeter.
Hiermee stel je dan de maximale stroom in die er kan lopen.

De stabiliteit van je stroombron wordt voornalelijk bepaald doorde in verhouding hoge emittor weerstand.
Bij 0,5-Ampere staat hier 1,35V overheen en dat is veel t.o.v. de Delta Vbe van je BDY56 (wat een snelle 2N3055 is)
Die hoge Re heeft natuurlijk een nadeel dat zeg bij de weer 0,5-Ampere samen met de verzadigings spanning van de BDY56 de minimal spanning voor een goede regeling boven de 2V ligt.
Ik zou bij de 0,5Ampere niet veel hoger gaan dan 12V, daar je koeling niet voldoende is.
De stroomregeling is "bijna" niet afhankelijk van de aangelegte spanning, als je boven de door mij al eerder hier aangegeven dropout spanning zit.

Gegroet,
Blackdog

hoe minder die BC547 geleidt, hoe meer hoofdstroom er kan lopen in de powertor.
deze stroom wordt volledig bepaald door de Hfe van de powertor, samen met de maximale basisstroom die deze kan krijgen (5V - 0,6V Ube ) / 100ohm = 44mA basisstroom.

in het beste geval kan er 1,3A lopen in de powertor als ofwel de BC547 afgekoppeld wordt of volledig dichtgedraaid.
de stroombeperking is dus al beperkt door de 100ohm weerstand die van het 5V stuurcircuit naar de basis van de powertor gaat.
hoe meer van die basisstroom er wegvloeit via de BC547, hoe minder hoofdstroom er kan lopen

ik had al een testversie gemaakt waarbij de powertor rechtstreeks aan de potmeter stond (potmeter tussen +5V en massa) maar ik had verschrikkelijk veel temperatuursinvloed.
nu in de huidige setup veranderd de stroom quasi niks tussen 1,6 en 12V testspanning rechts.
lager dan 1,6V valt er teveel spanning weg van RL waardoor de hoofdstroom beperkt wordt.
het is een tester voor li-ion cellen en daar blijf ik zowieso tussen 3,0 en 4,25V. de 5V komt van een arduino af die de test start bij volle accu, en stopt als de spanning onder 3.0V duikt.

de rest van de discussie mag misschien hier verder gezet worden dan, kwestie van het hier niet teveel offtopic te laten gaan
https://www.circuitsonline.net/forum/view/134869

Op 25 december 2016 16:18:23 schreef fcapri:
maximale basisstroom die deze kan krijgen (5V - 0,6V Ube ) / 100ohm = 44mA basisstroom.

Volgens mij gaat hier ook nog 2.7 Ohm * 0.5A = 1.35V vanaf voordat je deelt door die 100 ohm. Toch?.

Ik heb een groot display gemaakt om "power" te visualiseren.
De snelheid van de looplichtjes geeft de stroom aan die door de kabels van het microgrid gaat. De rode kleur is de laagste spanning en de blauwe de hoogste. Het is nog een simulatie. De kleuren andersom had ook gekund, maar rood geeft een ongewenste/slechte situatie aan vind ik zelf.

https://www.youtube.com/watch?v=wwqaFyM7DcQ

Voor meer info over het project: https://www.altpwr.net
Om op de hoogte te blijven: https://lists.sha2017.org/cgi-bin/mailman/listinfo/microgrid

Leuk gemaakt Benadski?

Eindelijk eens een nieuw testpaneel gemaakt.
Hiermee heb ik een audio out bron SD card of USB stick.
Audio in op line en phono omschakelbaar.
Speaker input en output en een ingebouwde versterker.
Hierop kan ik nagenoeg alles aansluiten cd spelers draaitafels versterkers en speakerboxen.
De variac om voorzichtig de boel op te blazen.
En de hele zaak zit tussen een alamat van 6A.
Die bijna altijd snel genoeg is.
