Het grote "Waar krijg ik dit onderdeel" topic Deel 7

fatbeard

Honourable Member

Wie (her)kent dit connectortje:

Voorzover ik kan nagaan ('t is een tikkie priegelig) is het 0.8mm pitch.
Er staan geen merktekens op waarmee een fabrikant herleid zou kunnen worden.

Wat ik eigenlijk wil hebben is het deel wat hier in past, compleet met draadjes (omdat ik verwacht dat de tooling ervoor wel erg prijzig zal zijn).

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.

Is zo op de foto al te meten dat de pitch 1mm is... ;)
Is het soms de M40-3010346 van Harwin? (contacten zijn niet zo goed te zien op de foto's)

https://cdn.harwin.com/images/M40-4010446_v1.jpg

Daar hebben ze voorgekrompen draaad voor. Niet goedkoop, en maar in één kleur... ("vandaag is rood..." ;) )
https://nl.farnell.com/harwin/m40-9020099/lead-skt-free-end-28awg-300m…

[Bericht gewijzigd door Arco op 20 april 2021 11:16:13 (32%)]

Arco - "Simplicity is a prerequisite for reliability" - hard en software ontwikkeling: www.arcovox.com
ritmeester

Golden Member

Ik ben op zoek naar een connector voor een Whelen Siren speaker.
Iemand enig idee om welke het gaat?

Het om deze:

I love it when a plan comes together !

Dat is volgensmij een molex connector. Maar daar heb je dacht ik verschillende types in.

fatbeard

Honourable Member

Ziet er uit als Minifit Jr. van Molex (al maken anderen vergelijkbare en comaptibele connectoren).

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.
fatbeard

Honourable Member

Is zo op de foto al te meten dat de pitch 1mm is... ;)

Arco, jij hebt een nieuwe lineaal nodig: :)

(contacten zijn niet zo goed te zien op de foto's)

Zo beter?

En nee, het is niet de M40-4010346 van Harwin.

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.

Hier lijkt het inderdaad meer op 0.8mm... ;)
De JST-SUH dan misschien?: https://www.jst-mfg.com/product/detail_e.php?series=605

https://www.jst-mfg.com/product/images/illust/SUHi.jpg

[Bericht gewijzigd door Arco op 20 april 2021 15:14:27 (21%)]

Arco - "Simplicity is a prerequisite for reliability" - hard en software ontwikkeling: www.arcovox.com
fatbeard

Honourable Member

Lijkt hem inderdaad te zijn. Nu nog een leverancier voor voorgecrimpte draden...

Ik ga wel een experiment aan met deze, ik heb er toch geen haast mee.

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.
ritmeester

Golden Member

Op 20 april 2021 14:04:05 schreef fatbeard:
Ziet er uit als Minifit Jr. van Molex (al maken anderen vergelijkbare en comaptibele connectoren).

Deze lijkt erg veel op. Dank je wel :-)

I love it when a plan comes together !

Hallo; Weet iemand wat dit voor een type is,en eventueel waar verkrijgbaar.
heb overal gezocht maar kan het niet vinden.

Electronica is mooi als het goed werkt
Jacques van Montfort

Is dat niet de JST ACHR-02V-S? Is een connector die typisch gebruikt wordt voor kleine lithium accu's.

[Bericht gewijzigd door Mr. SnuGGelS op 22 april 2021 14:34:08 (55%)]

Het is inderdaad van een oplader voor lithium accu"s daar zitten er 5 in waarvan er 3 defect zijn,op de oplader staan geen gegevens?

Electronica is mooi als het goed werkt

Ik heb ze gevonden,bedankt voor de invo.

Electronica is mooi als het goed werkt
fatbeard

Honourable Member

OK, de volgende mystery connector:

Ik heb helaas alleen details van het mannetje.
De body (het stuk wat tegen de PCB aanligt) is gemeten 3.6 bij 9.6mm, het geheel steekt ca. 2.4mm boven de print uit.
Heeft een pitch van 0.5mm, 30 'pennetjes' en is zeker geen JMC type van JST (die zijn kleiner).

Welke is het?

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.

Brrr,

Dat zijn die enge dingen die aan Cinterion/Siemens GSM engines zaten.
(je durfde er eigenlijk niet aan te solderen, want het plastic deel van de connector smolt al als je er naar keek... ;) )

Is de DF12 serie van Hirose: https://www.hirose.com/en/product/series/DF12#

Arco - "Simplicity is a prerequisite for reliability" - hard en software ontwikkeling: www.arcovox.com

Die connector van ritmeester deed me meteen denken aan een pc voeding. Daar zitten precies dezelfde op voor een videokaart van extra spanning te voorzien. Ik weet echter niet of het ook de precies dezelfde afmetingen heeft. Maar misschien kun je daar van hergebruiken want met beetje geluk kun je die zo krijgen bij een pc winkel.
Ik ben deze molex connectors al eerder in audio apparatuur tegen gekomen voor bv speakers aan te sluiten. Een philips set met subwoofer van mij gebruikt die ook.

fatbeard

Honourable Member

@Arco: _/-\o_ _/-\o_
Hoe dóe je dat toch? Ik heb een paar uur gezocht en het toen maar opgegeven...
Ze zijn inderdaad niet echt hittebestendig: bij de poging hem er af te halen is-ie gesneuveld...
Kan me alleen niet herinneren die nokjes aan de onderkant te hebben gezien, maar zal morgen nog ff kijken voordat de prullenbak wordt geleegd.

#@! :( Goed LEZEN, fatbeard: ze bestaan ook zonder die nokjes ...

@brains: o.a. verkrijgbaar bij Online Electronica Onderdelen.

Een goed begin is geen excuus voor half werk; goed gereedschap trouwens ook niet. Niets is ooit onmogelijk voor hen die het niet hoeven te doen.

Hoe dóe je dat toch?

In dit geval heel eenvoudig: heb veel MC55i gsm engines van Cinterion gebruikt waar ze aan zaten. (en zulke gammele boel vergeet je niet zo gauw... ;) )
Nooit begrepen waarom ze geen steviger soort kunststof daarvoor gebruikt hebben, iets te warm en ze vervormen/passen niet meer in elkaar...

Ze zijn er ook nog in 4 verschillende hoogtes, dus daar moet je ook op letten...

Arco - "Simplicity is a prerequisite for reliability" - hard en software ontwikkeling: www.arcovox.com

Merci fatbeard. Ik heb ze zelf niet nodig (nu toch niet in iedergeval maar wie weet) Ritmeester wel vermoed ik anders stelde hij de vraag niet ;)

ritmeester

Golden Member

Nog even over deze: (zie hierboven)
https://www.circuitsonline.net/forum/view/message/2259850#2259850

Ik heb deze housing besteld bij Farnell:
https://nl.farnell.com/2751634

Helaas past deze niet. Dit komt doordat de schuine kantjes van de bestaande connector op andere plaatsen zitten dan deze housing van Molex.

Op de bestaande connector (zie foto) zitten deze "schuine kantjes" op pin 2, 5, 7 en 10.

Voor zover ik kan zien zal de passing wel goed zijn van deze housing.

Ik heb zowel de site van Farnell en Mouser nageplozen maar heb deze niet kunnen vinden. MOLEX valt dus hoogstwaarschijnlijk af.

Ik zoek dus nog steeds de fabrikant die deze set heeft gemaakt. Misschien dat iemand een fabrikant kan herkennen aan de foto van de connector. Deze heeft een soort dakje dat de sluiting dichter maakt.

I love it when a plan comes together !

Ik heb vier nieuwe li-ion batterijen van een oudere type foto camera. Nu zou ik in een projectje willen hergebruiken in de prototype fase. Later zoek ik andere accu's die het beste zijn voor ons doel nadat we kennis en ervaring hebben opgedaan met het prototype. Ronde cellen bv 18650 zijn te groot en rond, ik heb platte cellen nodig.
Nu ben ik op zoek naar losse batterij contactjes zoals je die in de apparaten zelf vind. Geen idee hoe ze heten maar ik bedoel die goudkleurige contacten, zie foto van willekeurige smartphone die hier op mijn buro rondslingerde ;)
Of van die pinnetjes zoals in dit willekeurig gekozen universele lader als vb
https://www.aliexpress.com/item/33056181710.html?spm=a2g0o.productlist…
Geen idee hoe die heten en of ze mogelijk los te koop zijn. Ze zullen in een in een 3s ontwerp ingepast vandaar losse.
Ik meen dat die vraag ooit eerder is voorbij gekomen maar kan het niet vinden.

https://www.google.com/aclk?sa=L&ai=DChcSEwjl6eDEr6rwAhWlGgYAHcTHA…

Ik zocht bij google-shopping naar "nokia battery contacts". Ik zou deze search herhalen bij aliexpress en ebay om te kijken of je een goedkopere optie kan vinden.

Edit: https://aliexpress.com/item/1005001514364218.html

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

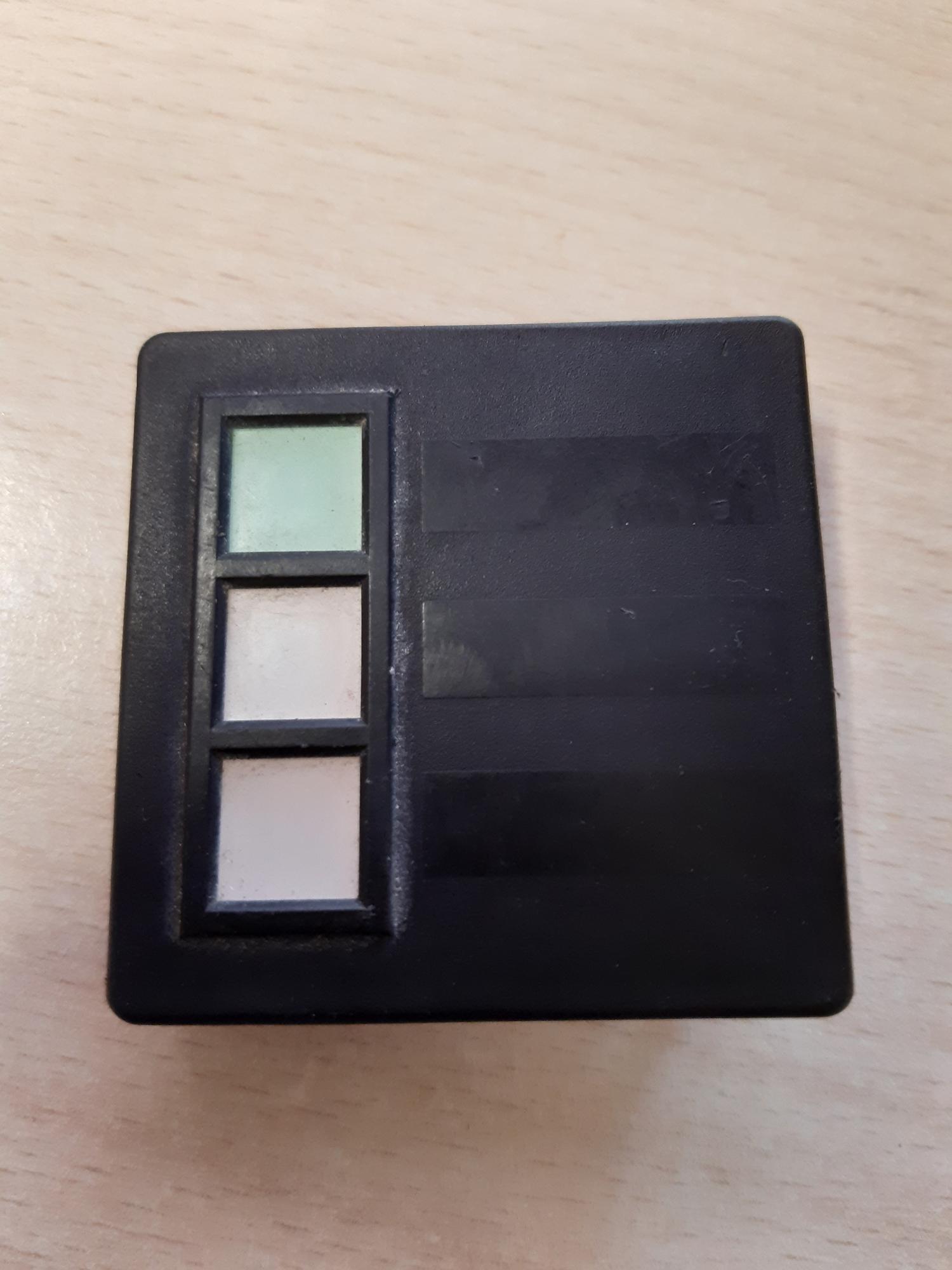

IK heb hier onderstaand led display met 3 leds van ca 10x 10 mm.Deze heeft de kleuren groen, oranje en oranje. Ik zoek iet soortgelijks met 3 ,4 of 6 leds.

Op onderstaande website staat dat ze nog steeds te bestellen zijn maar als je dan bij weder verkopers gaat kijken en ik kies daar voor Distrelec dan zijn ze daar niet te vinden. Op de website staat voorop het logo van ABB, daar heb ik deze ook vandaan, was defect volgens hun, maar werkt gewoon.

http://www.led-lamps.ch/index.php/en/products/signalling-unit/wsf-910-….

Wie weet iets vergelijkbaars of mooie inbouw leds voor in een wandkast. Het liefst op 24V.

[Bericht gewijzigd door benleentje op 2 mei 2021 18:59:29 (12%)]

Laptop probleem (Merk Peaq, niet heel veel info over, MediaMarkt huismerk geloof ik).

Hybride schijf werkte prima maar traag. Vorig jaar vervangen door SSD.
Dit jaar startte de computer niet meer op: geen bootdevice.

Oude schijf teruggestopt, zelfde probleem.

Kabel van moederbord naar SSD nog even 'reseated'. Probleem blijft.

Vaak genoemd: UEFI omzetten naar Legacty, alleen is de bios zo dichtgetimmerd dat die optie er helemaal niet is...

Toch nog maar even mechanisch gekeken en toen dit gevonden:

Maar dit is NIET los geweest tussen dat hij probleemloos werkte en er opeens mee ophield...

Maar goed, uiteindelijk, na rechtbuigen spoortje en voorzichtig vastklikken lijkt het in ieder geval met de hybride harddisk weer te werken.

Dus waar krijg ik zo'n ding? Ik ben vergeten de pitch te meten maar zal dat straks nog proberen. Of is dit een redelijk standaard kabeltje? Ene kant is een standaard harddisk-aansluiting, de andere kant de spoortjes zoals hierboven.
