Hoi Jos,
Hartelijk dank voor deze fantastische info en Al je Moeite, die je in dit project stopt.
Ik had toch nog een verzoek:
Wij zijn van plan het Bouwontwerp:
"Transistorcurve schrijver van februari 1987, Pag. 38-44" na te bouwen.

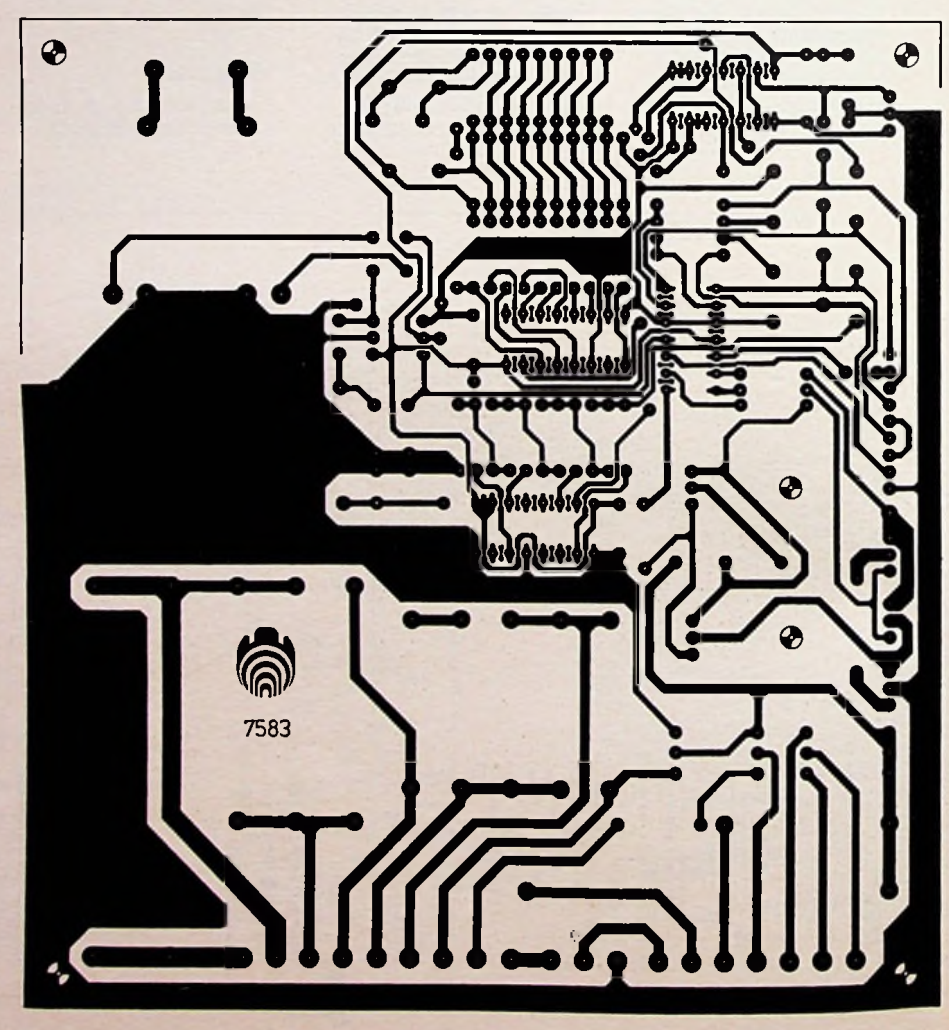

Pag. 42 is helaas niet zo goed gescand (gegolfde bladzijde, redelijk lage scanner resolutie), waardoor dit PCB design niet gebruikt kan worden.
Is het mogelijk deze pagina alsnog "niet gegolfd en met hoge resolutie" te scannen?
NB
BPRosman is met een KiCad design bezig en het bovenstaande zou erg nuttig zijn, omdat er toch wat slordigheden in deze publikatie zitten.
NB2
Ik heb zelf inmiddels het "Thai Curvetracer bouwpakket gebouwd",
https://verstraten-elektronica.blogspot.com/p/ch-012ex-transistor-curv…
en dit geeft goede overeenkomsten voor 3 stuks ON Semi 2N3773's 3 stuks "Toshiba" 2N3773 en 3 stuks ON Semi MJ21194G vergeleken met de "Blackdog Methode".
https://www.circuitsonline.net/forum/view/163143
Hoe die ik dit?
Dan neem ik twee LAB voedingen.
De gene die de collectorstroom levert stel ik in op 5V en max 1.2-Ampere als ik tot 1-Ampere wil testen, dus ja, de collector en de emittor komen direct over de + en de - van de labvoeding.
De tweede LAB voeding verzorgt de basisstroom via een 220 Ogm weerstand.
De te meten transistor monteer ik op een koel element, anders heb je bij het bepalen van de hfE te veel drift door het opwarmen van de transistor.
Regel de LAB voeding van 0V rustig omhoog tot dat door de collector/Emittor 1-Ampere loopt.
Noteer de basisstroom voor het bepalen van de hfE.
Meet dan ook direct de BE spanning bij de stroom waarop je test.
Met je tijd genoeg, kan je bij 100, 500mA, 1-Ampere en 3-Ampere testen.
Meerdere multimeters beschikbaar hebben, maakt het meten sneller/efficiënter.
Vandaar de wens, om de meer uitgebreide RB CurveTracer te gaan bouwen.
