Het verschil tussen SOT23 en 323 is makkelijk te zien...

De SOT323 is kleiner, en de pootjes komen uit de bovenhelft van de behuizing.
(Bij de SOT23 komen de pootjes uit de onderste helft/midden van de behuizing, zie plaatje boven)

pootjes komen uit de bovenste helft zo te zien :)

Thevel

Golden Member

Op 24 september 2023 16:12:29 schreef Arco:
Is het een SOT23 of SOT323? (of wat anders?)

[bijlage]

Een mooi duidelijk plaatje, waar haal je dat vandaan?

Arco

Special Member

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
flash2b

Special Member

Enig idee wat dit is, afmetingen DIP 14, of beter een fabrikant / datasheet ?

(zat tussen de 7 segment displays, maar is nl geen display)

Mischien iets van een delay line?

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.
Henry S.

Moderator

Op 24 september 2023 16:10:39 schreef Redsun:
ik heb de BAV99RWT1G al geprobeerd maar die is niet hetzelfde, deze draagt ook opdruk F7 maar dat is dan ook alles waar ze gelijk zijn.

Wat meet jij?

Ik kom ook bij een BAV99RW (sot-323) uit.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
RAAF12

Golden Member

Kwam deze Weller pollution succker tegen. Maakt die veel lawaai?

V :-)

fred101

Golden Member

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

The day Microsoft makes a product that doesn't suck...

Is the day they make a vacuum cleaner. ;)

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.
Henry S.

Moderator

Op 6 oktober 2023 17:36:17 schreef RAAF12:
Kwam deze Weller pollution succker tegen. Maakt die veel lawaai?
[bijlage]

Niet te veel, maar wel irritant.

De box die er bij hoort maakt wel veel lawaai.

[Bericht gewijzigd door Henry S. op vrijdag 6 oktober 2023 19:11:29 (10%)

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
Henry S.

Moderator

Even julie kennis testen ;)

Ik zoek een AX057 diode met markering 06 horizontaal (en vertikaal een tweecijferige productiecode). Eén ding is zeker, 06 is de devicecode. De diode meet als een fast recovery diode.

Ik heb (nog) geen foto maar op dit forum gaat het om precies dezelfde diode.

https://guide-images.cdn.ifixit.com/igi/n5HJEjFuf2glNPHT.full

Volgens de Pioneer PDP-50MXE1 sm zijn de gebruikte onderdelen van de PSU helaas niet bekend.

Het gaat bij mij niet om een Pioneer PDP-50MXE1, maar iets Japans industrial.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Iemand enig idee wat dit is en waar het voor wordt gebruikt?
Er zitten aan beide zijden geen aansluitdraden of soldeervlakjes op.

De weerstand tussen beide platte zijden is 45 ohm en gezien de opdruk is dit ding dus nog binnen specificaties :)

Een onuitgesproken verwachting leidt tot een teleurstelling
Arco

Special Member

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com

Ik denk een vermogensweerstand die je kunt stapelen, bijvoorbeeld als remweerstand bij motorregelaars te gebruiken.

Kom eens langs bij RevSpace of één van de andere spaces!
Arco

Special Member

Als het inderdaad een 'stapelweerstand' is, moet je dat kunnen meten tussen boven en onderkant...

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
vergeten

Golden Member

Dat schreef hij ook! :)

Op 12 oktober 2023 16:18:17 schreef Paul50:
De weerstand tussen beide platte zijden is 45 ohm en gezien de opdruk is dit ding dus nog binnen specificaties :)

Mooie inductie arme "dummyload" wel 3Ω te weinig.

Doorgaans schrijf ik duidelijk wat ik bedoel, toch wordt het wel anders begrepen.

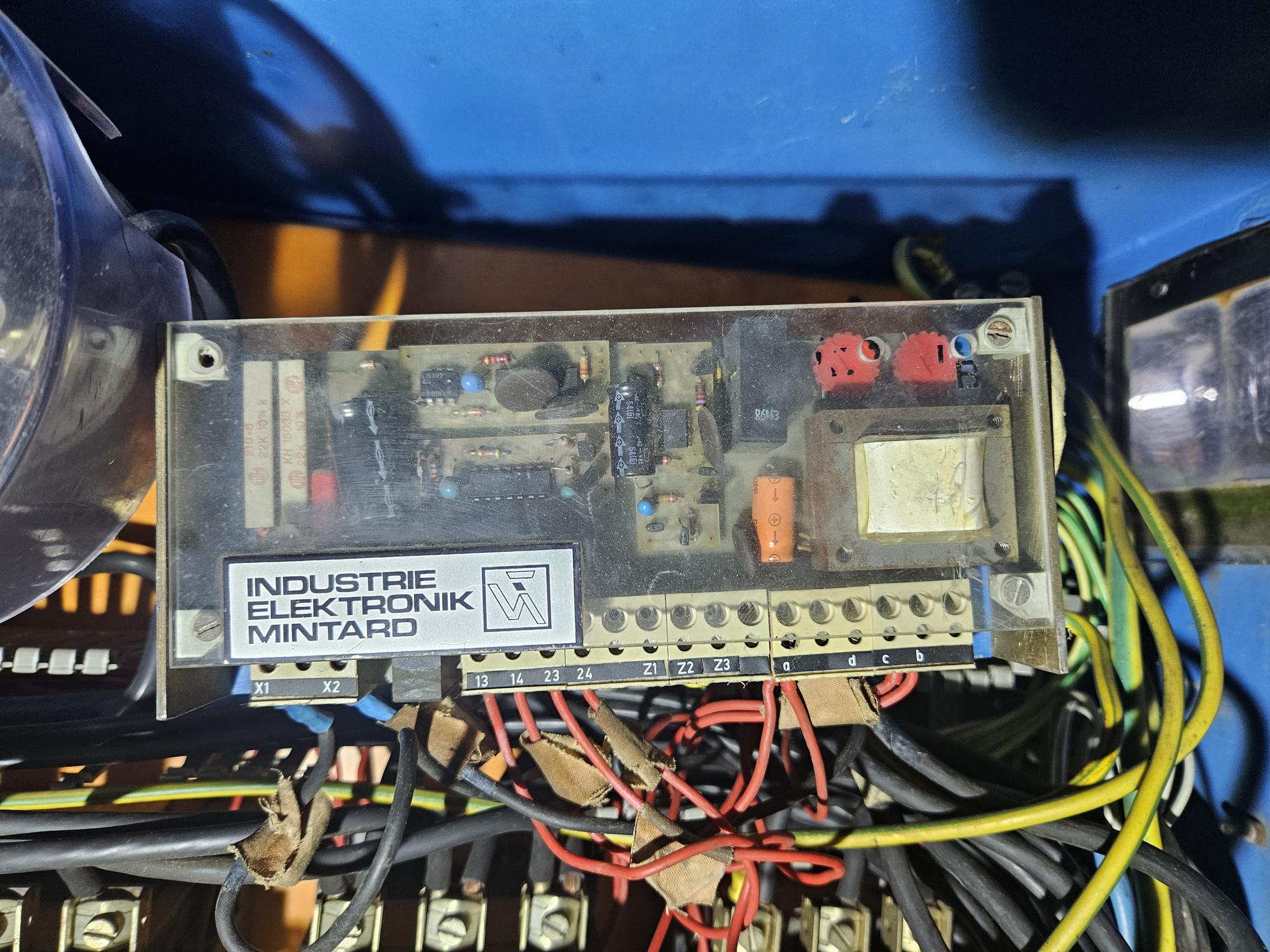

Weet iemand wat dit apparaat precies doet?
Hij zit ingebouwd in een schakelkast waar ster/driehoek schakelingen in zitten.
Hij zit dmv een relais aangesloten op 2 fasen van een 3 fasen asynchrone motor.

In dit apparaat zitten thyristors.
Zelf denk ik van een soort rem voor een 3 fasen motor.

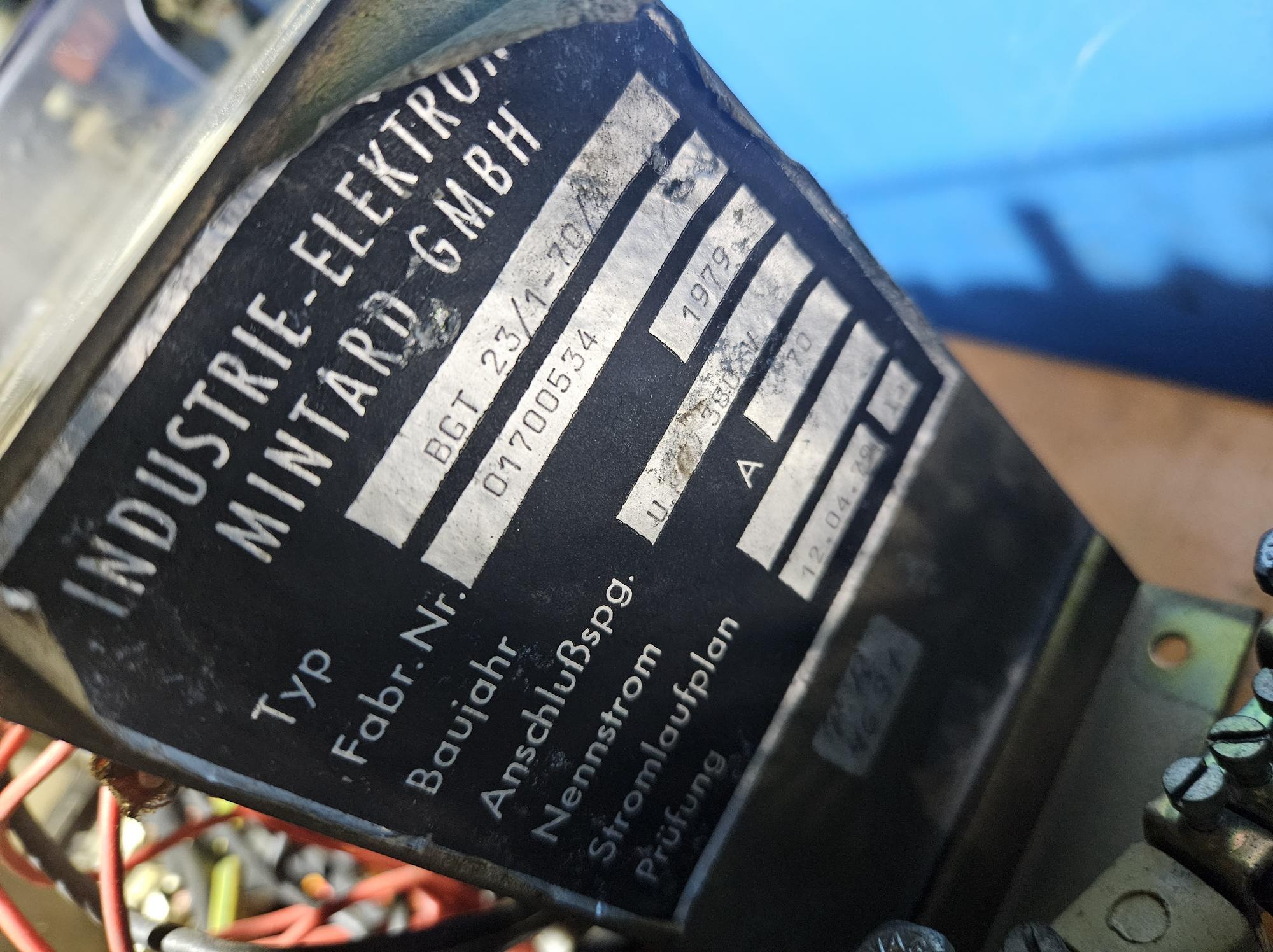

Merk is Mintard BGT 23/1-70

tja een prehistorische softstarter zou kunnen, maar 45 jaar geleden al?

waar rook was, werkt nu iets niet meer
revado

Honourable Member

Op 12 oktober 2023 16:18:17 schreef Paul50:
[bijlage]

Iemand enig idee wat dit is en waar het voor wordt gebruikt?
Er zitten aan beide zijden geen aansluitdraden of soldeervlakjes op.

De weerstand tussen beide platte zijden is 45 ohm en gezien de opdruk is dit ding dus nog binnen specificaties :)

Zoek op google op " Linear disc resistors " dan kan je er meer over vinden.

Arco

Special Member

Ik heb als 'hulpcomputers' (voor allerlei klusjes) twee elitedesk 800G1 SFF pc's van HP, werken prima.

In de ene zit een i5-4570 (hoort er ook in), maar in de andere zit een i5-4470...
Vreemd genoeg is daar op de Intel site (en op het hele web trouwens) zo goed als niets van te vinden.

Ik kwam 'm maar in 1 Intel document tegen:

PCN114555-01.pdf

Is er ergens een datasheet van, of is het een OEM ding zonder documentatie?

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com

Op 15 oktober 2023 22:53:05 schreef testman:
tja een prehistorische softstarter zou kunnen, maar 45 jaar geleden al?

Nou, dat lijkt mij dan een beetje dubbelop. Omdat je toch al een ster driehoek schakeling heb.

Op 19 oktober 2023 15:12:11 schreef Arco:
Ik heb als 'hulpcomputers' (voor allerlei klusjes) twee elitedesk 800G1 SFF pc's van HP, werken prima.

In de ene zit een i5-4570 (hoort er ook in), maar in de andere zit een i5-4470...
Vreemd genoeg is daar op de Intel site (en op het hele web trouwens) zo goed als niets van te vinden.

[bijlage]

Ik kwam 'm maar in 1 Intel document tegen: [bijlage]
Is er ergens een datasheet van, of is het een OEM ding zonder documentatie?

heb je hier wat aan ?
https://www.cpubenchmark.net/cpu.php?cpu=Intel+Core+i5-4470+%40+3.30GH…
https://linustechtips.com/topic/1231118-is-intel-core-i5-4470-an-offic…

[Bericht gewijzigd door klaasy op vrijdag 20 oktober 2023 18:09:34 (12%)

Henry S.

Moderator

Op 19 oktober 2023 15:12:11 schreef Arco:
Ik heb als 'hulpcomputers' (voor allerlei klusjes) twee elitedesk 800G1 SFF pc's van HP, werken prima.

In de ene zit een i5-4570 (hoort er ook in), maar in de andere zit een i5-4470...
Vreemd genoeg is daar op de Intel site (en op het hele web trouwens) zo goed als niets van te vinden.

[bijlage]

Ik kwam 'm maar in 1 Intel document tegen: [bijlage]
Is er ergens een datasheet van, of is het een OEM ding zonder documentatie?

Het (SR1QL) is de OEM versie van de SR1QK, met dezelfde stepping C0: https://en.wikipedia.org/wiki/List_of_Intel_Core_i5_processors https://www.cpu-world.com/sspec/SR/SR1QK.html

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
Arco

Special Member

Die had ik ook al gezien...

Die benchmark is gebaseerd op download van maar één gebruiker, en kan volgens mij onmogelijk kloppen.
(dan zou 'ie ruim 4x slechter moeten zijn als een i5-4570)

Blijft vreemd dat die CPU nergens bij Intel genoemd wordt...

[edit]
OEM verklaart wel dat er geen datasheet van is... (zal wel een HP special zijn...)

[Bericht gewijzigd door Arco op vrijdag 20 oktober 2023 18:15:56 (15%)

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
Arco

Special Member

Grappig.
CPU-Z ID geeft i5-4590 als descriptor string, en i5-4470 als type...

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com
