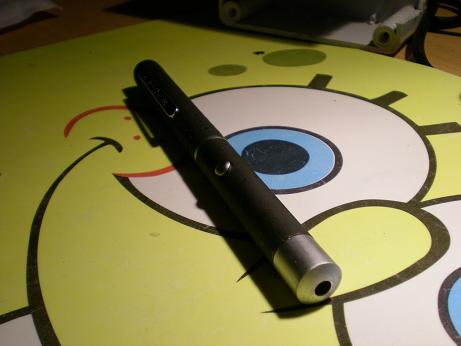

de laser is een laserpen, op 2aaa baterijen;)
er zit gewoon een knopje op, daar doe ik een stukje plakband over:) verder 2 motortjes die ik had rondslingeren, en op het kleine motortje zit een potmeter aangesloten zodat ik verschillende figuren kan maken.
http://www.uploadarchief.net/files/download/dscn0300.jpg

http://www.uploadarchief.net/files/download/dscn0303.jpg

waar ik dat ding vandaan heb?
marktplaats;)

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Op 10 februari 2008 16:35:19 schreef klein is fijn:
[...]Stuur maar een mail, je mag die van mij wel hebben. De PIC gaf vandaag zo'n lucht dat ik vermoed dat ie niet meer gaat werken. Daarnaast ben ik nog steeds geen programmer tegengekomen die fatsoenlijk met die dingen om kan gaan.
Heel leuk spul, maar 't is jammer dat er geen atmel op staat, dat had het een stuk makkelijker gemaakt.

Wij werken voor een paar pic16F877A's met de pickit2. Ik moet zeggen dat ik nog nooit met zoiets simpel gewerkt heb, de nieuwe versie heeft zelfs een functie die automatisch uw code upload en uitvoert na compileren.
Ze kunnen wel niet goed tegen spanningsschomelingen...

Ziet er leuk uit .. maar idd wel veel sensoren .. en als ik het goed begrijp dan zitten alle sensoren op een enkele poort ?
Binnenkort ook maar eens een poging wagen !

@help alle sensoren staan op de zelfde poort. Als je er ook wil aan beginnen moet je wel weten dat er een alternatief bestaat, waarbij de sensoren min of meer rechtstreeks aan een seriele poort worden aangesloten (zonder pic). Ik dacht dat het schema(tje)+ PC software hier ook op de site stonden

jan

Zo goed als het vroeger was, is het nooit geweest.

Op 10 februari 2008 17:44:39 schreef electro_freakz:
de laser is een laserpen, op 2aaa baterijen;)
er zit gewoon een knopje op, daar doe ik een stukje plakband over:) verder 2 motortjes die ik had rondslingeren, en op het kleine motortje zit een potmeter aangesloten zodat ik verschillende figuren kan maken.
[afbeelding]

[afbeelding]

waar ik dat ding vandaan heb?
marktplaats;)

maar als je dus die potmeter instelt krijg je een ander figuurtje? heb je miss een filmpje?

idd als ik aan de potmeter draai krijg ik verschillende figuren, ik zal even een filmpje maken;)

[Bericht gewijzigd door electro_freakz op 10 februari 2008 19:12:59 (69%)]

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "
Henry S.

Moderator

Op 9 februari 2008 20:14:38 schreef pros:
@Henry: tijdens het weekend worden de regels toch verzacht? Of vergis ik mij? :-)

Ik denk het wel, en een zip-rar discussie is hier zeker niet op z'n plaats.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "
pa3gws

Golden Member

Ik ben gestopt met roken nu mijn schakelingen nog.

ja dat is het ''grotere'' motortje. ik ga nog eens andere motortjes halen, vandaar dat ik ze had rondslingeren:)

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Op 10 februari 2008 20:04:40 schreef electro_freakz:
laser, ziehier het filmpje. Goed?

Lijkt me iets leuks om op een audio-uitgang aan te sluiten - desnoods met laagdoorlaatfilter, om er geen warboel van te maken.

Prosper, yop la boum, c'est le roi du macadam (aldus Maurice Chevalier)

hoe word dit dan getuurd ?

heb je mss een schema?

nonkel dw

Na een paar keer de MAX232 met C-tjes opgebouwd te hebben was de maat vol.
Simpel uitbreidinkje voor het breadboard: RS232 adaptertje.
Pennetjes precies op de steek van het breadbordje, dus simpel (en stevig) in te pluggen.

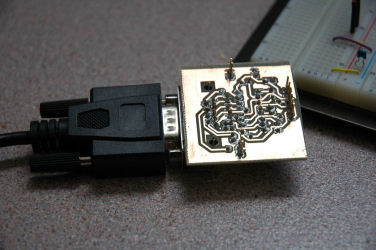

http://www.uploadarchief.net/files/download/max232-bottom.jpg

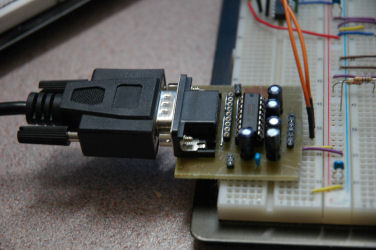

http://www.uploadarchief.net/files/download/max232-top.jpg

Volgend project: domotica met USB en RS-485...

't is eigenlijk jammer dat je in eagle niet kant-en-klare gelayoute blokken kunt opslaan, zodat een nieuw projectje in eerste instantie een kwestie is van een atmega-blokje, rs232/ft232r blokje en nog zo wat dingen bijelkaarplakken en dat je dan klaar bent.

Life is waiting!

Ja, en krijg je dan zowel het schema als de correct gelayoute onderdelen mee?

@picsels: great minds think a like :)

Even in mijn archieven gekeken, een scan uit 2003:
http://elektron.ewi.tudelft.nl/~wmchim07/co/max232_f.jpg
http://elektron.ewi.tudelft.nl/~wmchim07/co/max232_b.jpg

ook met als bedoeling dat je het in een breadboard kan prikken :)

[Bericht gewijzigd door miniK0bo op 10 februari 2008 23:43:53 (13%)]

Grappig, ik heb een jaar terug ook zoiets gemaakt:

http://www.nack.nl/co/loader.jpg

Op 11 februari 2008 00:02:37 schreef ZX6RR:
Grappig, ik heb een jaar terug ook zoiets gemaakt:

[afbeelding]

Kun je wat meer vertellen over die bootloader?

IF you can't convince them, then confuse them!
help

Golden Member

Op 10 februari 2008 18:26:35 schreef jan lietaer:
@help alle sensoren staan op de zelfde poort. Als je er ook wil aan beginnen moet je wel weten dat er een alternatief bestaat,

Ik weet inderdaad dat er alternatieven bestaan rechstreeks aan de serieële poort maar omdat ik meerdere opties en uitbreidingen wil kunnen maken bijv. een standalone ga ik toch wel voor een pic en ik heb alle onderdelen hier thuis liggen ... !

Op 10 februari 2008 20:04:40 schreef electro_freakz:
laser, ziehier het filmpje. Goed?

zal ik ook maar ff filmpje van me laser projector plaatsen

http://media.putfile.com/Laser-test-1

specs

groen 150 mw
rood 232 mw
35k galvo's

kunnen alles van text tot graphics en beamshows

Dan laat ik maar eens mijn versterkertje zien. Speakertje zit er bij in.

Foto's :

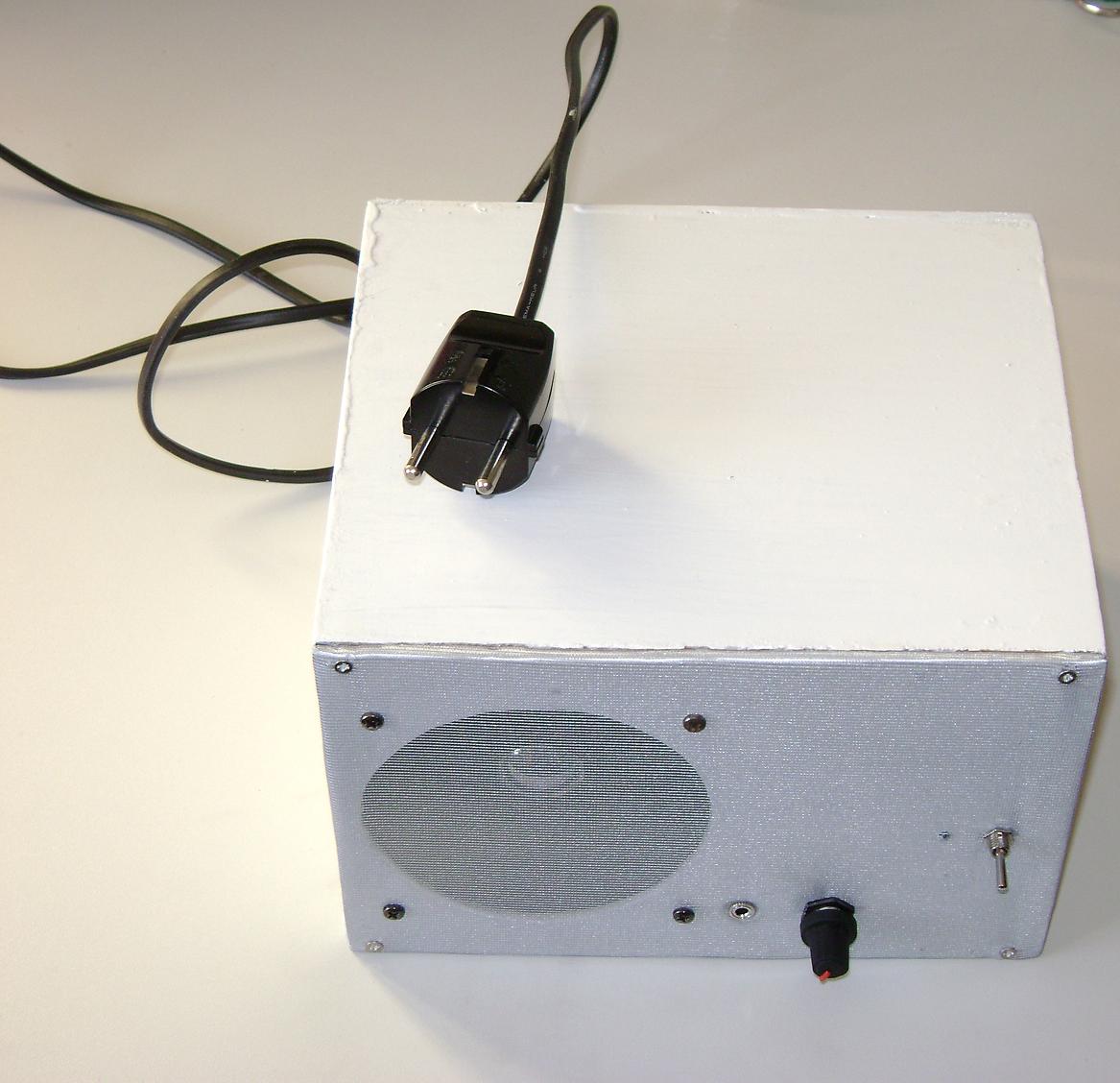

http://www.uploadarchief.net/files/download/kopie%20van%20versterker1.jpg

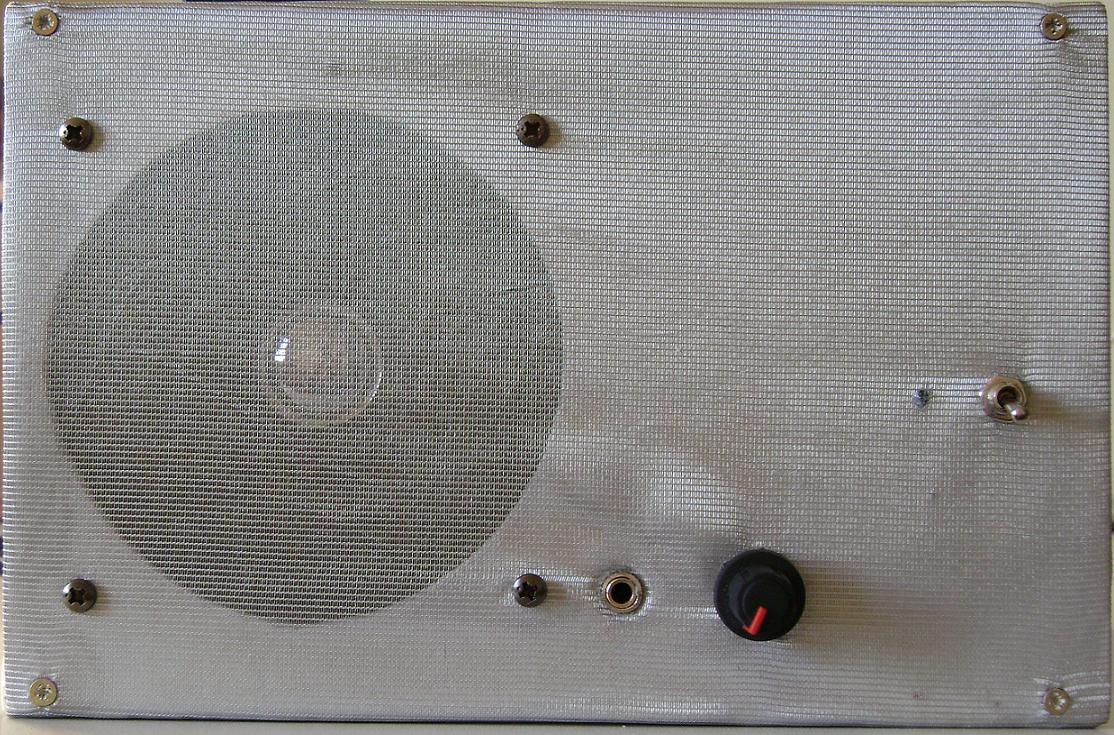

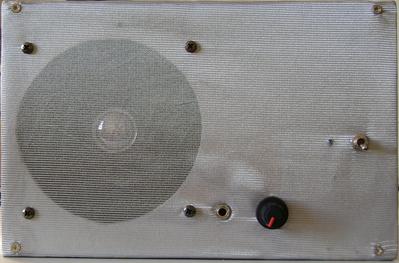

http://www.uploadarchief.net/files/download/kopie%20van%20versterker2.jpg

Klikbaar.

NB: Die rare kleurverschillen (licht/donker) zijn er in het echt niet, mijn camera blijft moeite hebben met dat gaas.

Voorzanger in het genootschap der Mexicaanse Hond. || Waarom houd je altijd schroefjes en ringetjes over nadat je een apparaat hebt gerepareerd?

Ook weer een aanvulling gemaakt voor mijn highspeed fotografie. Deze keer wou ik mijn 2 opeenvolgende vallende druppels elk hun eigen kleur geven. Omdat de tijd tussen 2 druppels slechts een 30 msec is moet het heel snel gaan om een vallende druppel via een injector systeem met een kleurpigment een ander kleur te geven.

Na 4 dagen hard werken is de pigment injector klaargekomen:

http://www.pbase.com/fotoopa/image/92693002/medium.jpg

Een magneet met hefboom druk op een insuline spuit die gevuld is met een kleurpigment. Door de regelschroef in te stellen kan ook de hoeveelheid pigment bepaald worden. Deze kleurstof komt terrecht op de 2de vallende druppel waardoor die een ander kleur gaat innemen.
Het aansturen gebeurt opnieuw met een extra functie in mijn controller met de Altera FPGA chip:

http://www.pbase.com/fotoopa/image/79826568/medium.jpg

Enkel resultaten kun je hier zien:

http://www.pbase.com/fotoopa/image/92782640/medium.jpg

http://www.pbase.com/fotoopa/image/92779206/medium.jpg

Klikken op de foto's geef je de hogere resolutie foto's.

Wow dat ziet er echt heel vet uit netjes :D

Een zak tuinaarde opescheuren

idd:) ziet er goed uit:+
(trekmagneet van conrad?)
Dick best

[Bericht gewijzigd door electro_freakz op 11 februari 2008 18:02:04 (49%)]

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "
