Die scannende sensor vind ik een leuk idee.

Volgend jaar doe ik ook weer met mijn maat en dan hebben we al gekozen voor 2 of 3 scharp sensoren en 3 servo's die rond onze robot bewegen...
Ook wil ik dan stappen motoren gaan gebruiken omdat die nauwkeurig zijn maar ik wil ze graag met een micocontroller aansturen maar ik weet niet hoe dat moet, als iemand dat weet zou het fijn zijn

Dat scannen was eigenlijk maar als globaal idee begonnen maar na proberen werkt het toch best goed

Zeg me wat je nodig hebt en ik zal je vertellen hoe je zonder kunt

Mooi! Servo is leuk gevonden en ook prachtig om te zien dat je lego rupsbanden hebt gebruikt. Die heb ik hier thuis ook nog liggen, goed ideetje:) Wel nog een vraagje:
waarvoor is dat grote verticale stuk karton?

Magnetische flux loopt altijd in gesloten paden, elektrische stroom niet per se (volgens de wet van Ampère), want: elektrische lading kan ophopen.

Dat karton staat het kruis op voor de 4de jaars, karton was makkelijk en we konden geen aluminium vinden en het kruis maakt het geheel best lelijk dus daarom karton kon het snel weg gehaald worden:P

Dat lego was best goed ja, het is stevig werkt altijd en makkelijk om op een plaat met boutjes en moertjes te monteren...
Het heeft me alleen 2 lego asjes gekost, moest ze afzagen om ze aan de motor vast te kunnen maken

[Bericht gewijzigd door Lithium op 16 februari 2008 14:47:48 (36%)]

Zeg me wat je nodig hebt en ik zal je vertellen hoe je zonder kunt

Op 15 februari 2008 20:59:13 schreef klein is fijn:
The phoenix is back in business! Lichtelijk verbouwd, dat wel. Maar de programmer werkt, en de PIC is lees / schrijfbaar.

[afbeelding]
klik

"Verifying device finished. There are no errors."

En toch blijven het onhandige dingen. Wel lekker klein. >:)

KIF en THT? gaat dat wel samen? >:)

Printje geëtst hebben? mail me! | Even the invisible must be perfect | Ook een Meetsnoeren ophangrekje
klein is fijn

Moderator

Op 16 februari 2008 14:55:39 schreef Technojunk:
KIF en THT? gaat dat wel samen? >:)

Prima.. Zal eens een net printje voor dat ding ontwerpen en het bij de schakeling zetten.

Das trouwens een lekker volgepakte robot Lithium. :)

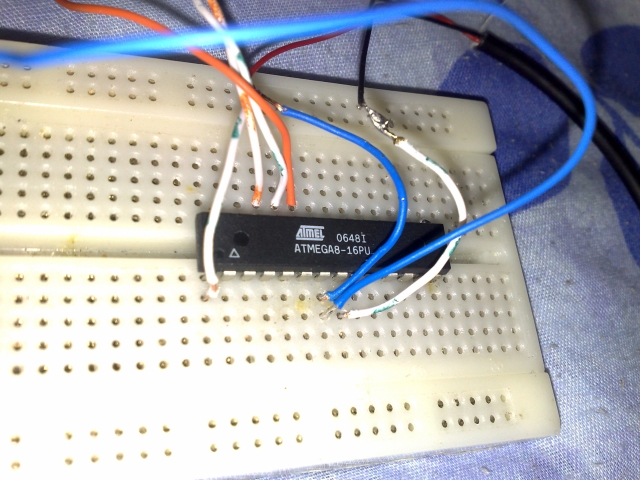

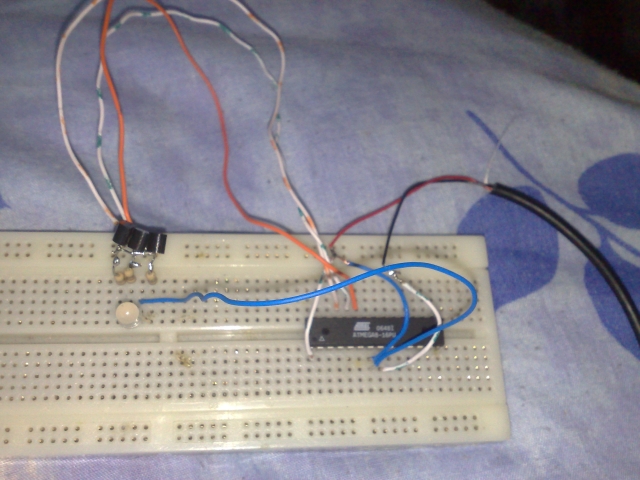

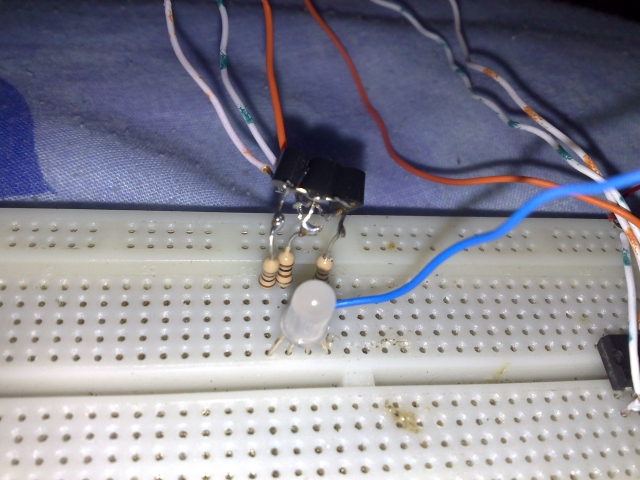

ik heb vandaag dit
nagemaakt en dit is het resultaat
http://www.uploadarchief.net/files/download/16022008114small.jpg
http://www.uploadarchief.net/files/download/16022008115small.jpg
http://www.uploadarchief.net/files/download/16022008116small.jpg
foto's met nokia n95 gemaakt
filmpje klik

Op 15 februari 2008 20:59:13 schreef klein is fijn:
The phoenix is back in business! Lichtelijk verbouwd, dat wel. Maar de programmer werkt, en de PIC is lees / schrijfbaar.

[afbeelding]

"Verifying device finished. There are no errors."

En toch blijven het onhandige dingen. Wel lekker klein. >:)

Mooi gemaakt.

Alleen jammer dat je de print had, maar niet meteen alle componten gewoon plat of schuin kunnen neerleggen. Het ziet er nu best ingewikkeld uit :P

--------------------------------------

Lithium mooie robot.
Ik vindt de neon een mooi idee en het is erg simpel.

Waarom zit er een netwerk aansluiting op je robot? Om de pic te programeren?

Ook lekker vol en zal wel veel werk geweest zijn om alles te programeren en te solderen :P

[Bericht gewijzigd door miesmiesmies op 16 februari 2008 17:19:22 (20%)]

@ Lithium,

Welke opleiding en welk jaar doe je.

Ook tegenwind gaat liggen.

hoi

Nu ook nog even een projectje vanaf mijn kant.

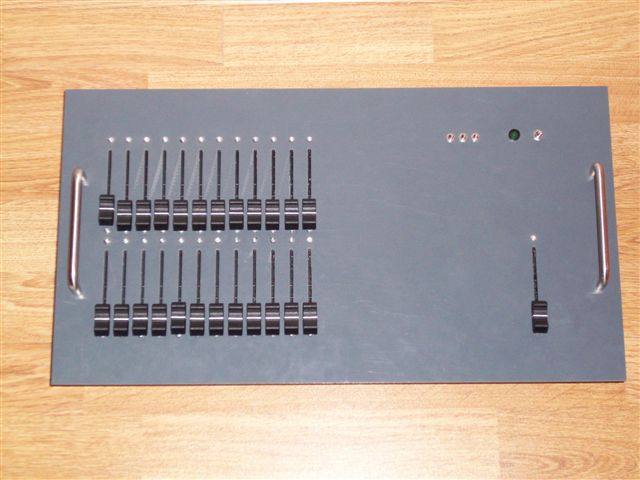

Het gaat om een DMX zender 24 kanaals. + master

http://www.uploadarchief.net/files/download/afbeelding%20203.jpg

nonkel dw

mooi afgewerkt, die robot is ook wel leuk, mooi ding. knap gedaan!

Op 16 februari 2008 13:53:50 schreef Lithium:
Dit project heeft lang geduurd maar het resultaat mag er zijn!
Op school hadden we de opdracht gekregen om een robot, dat rijdt te bouwen en dat mag nergens tegen aan rijden.
Het is onderdeel van een wedstrijd want wij moesten een kruis op de robot maken dat door de 4de zodat hun camera dat kan herkennen en het aantal kruizen kan tellen.

Tijdens de Open-dag werd de wedstrijd gehouden(gister)

Hier wat foto's maar ook wat filmpjes van de robot in actie.
http://www.youtube.com/v/xwh0vSqRfg4

filmpje is reeds offline...

verder wel heel mooi :p

Snap dat eerste filmpje niet nee, heb hem geupload en meteen kreeg ik de melding dat hij niet meer beschikbaar was.
Heb het nog een keer geprobeerd maar dat hielp niet.

Ik doe 3de jaar MBO bol 4 elektronica
Die netwerk aansluitingen zijn connectoren om de pic te verbinden met de print.

Op deze manier kan je altijd verschillende schakelingen op 1 micocontroller aansluiten zonder te hoeven solderen.
Deze connectoren hadden we toevallig nog liggen :P

Programmeren heeft wel wat tijd gekost maar viel achteraf toch wel mee.
Goed samen werken en overleg wat het beste kan zijn en eerst proberen voordat je het erop bouwt.

De robot was eerst nog groter want we hadden meer printjes maar die hebben we eraf gehaald en alles 1 tot printplaat gemaakt.

Ik moet wel zeggen, die dingen op school maken is leuker omdat je veel tot je beschikking hebt en als er dingen besteld moeten worden kost het je niks :) als ik dit thuis gemaakt zou hebben was ik er niet aan begonnen omdat je er thuis niks aan hebt, het is een ander doel

Zeg me wat je nodig hebt en ik zal je vertellen hoe je zonder kunt
klein is fijn

Moderator

Op 16 februari 2008 17:12:25 schreef miesmiesmies:
Mooi gemaakt.

Dit was niet echt mijn idee van mooi gemaakt hoor. Een passend printje, das mooi, dit was alleen maar zo omdat het even handig was.

Wat wel mooi is, is die PIC10F200. Na een klein gevecht met de OSCCAL waarde en wat die-hard asm programeren (met hulp van het artikel van de site) had ik het 'politie-project' zo goed als nagemaakt, alleen dan wat kleiner.

Filmpje:
http://www.kleinisfijn.nl/co/pic10f200_led_flasher/politie.jpg

Dat kan natuurlijk kleiner. En dat is het ook geworden:
http://www.kleinisfijn.nl/co/pic10f200_led_flasher/flasher_1.jpg

Even ter vergelijking met een muntje omdat sommige mensen denken dat dingen groter zijn vanwege de macro foto's.
http://www.kleinisfijn.nl/co/pic10f200_led_flasher/flasher_2.jpg

Jawel, echt klein.

Afmetingen: 3.5 x 7.7mm
Chip: PIC10F200 met 50 words aan programma
LED's: 0402 geel
Voedingsspanning: 3-5V

0402. Pffrrt. Hadden ze niets kleiners. ;)

Waar is 'fot' gebleven? ;)

http://www.kleinisfijn.nl/co/pic10f200_led_flasher/flasher_1.jpg

Mooi KIF!

I love watching conspiracy theorists use the airtight logic of the argument from incredulity: "Well I don't understand how it works so it can't be real!!!"

leuk gedaan KIF, erg klein, maar goed daar sta jij bekend om.
Ben je niet een c'tje vergeten over de PIC? ;)

Koop hier uw kristallen bol - in 2008 ga ik m'n projecten afmaken, echt waar ....... nouja in 2009 dan ..... ehh 2010 ....

Op 17 februari 2008 00:21:15 schreef alex278:
0402. Pffrrt. Hadden ze niets kleiners. ;)

We kunnen wachten op de dag dat die R en C'tjes het formaat van een microbe krijgen.>:)

Voor de (gewone)hobbyist is de grens denk ik toch wel bereikt.

Koop hier uw kristallen bol - in 2008 ga ik m'n projecten afmaken, echt waar ....... nouja in 2009 dan ..... ehh 2010 ....

@KIF mijn god, jij doet je naam wel eer aan zeg..:)

Theo Dooms: "gezonde nieuwsgierigheid is leerzaam. "

Benieuwd wanneer KIF begint met 0201 of 01005 >:)

Op 16 februari 2008 17:48:21 schreef nonkel_dw:
hoi

Nu ook nog even een projectje vanaf mijn kant.
Het gaat om een DMX zender 24 kanaals. + master

http://www.uploadarchief.net/files/download/afbeelding%20203.jpg

Netjes gemaakt, vooral die gleuven van de schuiven. Hoe heb je dat gedaan?

Verder ben ik benieuwd of het nou goedkoper is geweest om zo een ding zelf te bouwen. Aangezien je een 12/24 kanaals DMX mixer voor ong 100 euro kan kopen. En dan kun je er nog een lading scenes en chases in zetten ook.

Verder erg netjes gedaan.

Ook tegenwind gaat liggen.

ik had de potensiometers nog liggen en de kast
dus alleen een pic en een paar ic's

de sleuven zijn gemaakt met een freestafel :)

nonkel dw

Op 17 februari 2008 12:32:12 schreef nonkel_dw:
ik had de potensiometers nog liggen en de kast
dus alleen een pic en een paar ic's

de sleuven zijn gemaakt met een freestafel :)

welk schema heb je gebruikt? DMX vind ik altijd wel leuk om mee te klooien

edit:

m'n eerste echte afgewerkte complete elektronica project. zoals sommigen al gelezen hadden heb ik een cmoy pocket amplifier gebouwd.

http://img155.imageshack.us/img155/2229/dpp0632tm1.jpg
links op de foto de cmoy. rechts een usb voeding op 4aa batterijen met een low drop regulator. gebouwd in de halfschaalkastjes van dick best

http://img155.imageshack.us/img155/4444/dpp0633oj2.jpg
de cmoy van binnen. eigen geetst pcb'tje

http://img183.imageshack.us/img183/3981/dpp0634ja8.jpg
close-up van het pcb'tje

http://img252.imageshack.us/img252/5297/dpp0635lf4.jpg
en zo ziet de usb voeding eruit
