benleentje

Golden Member

Zitten er ook van die '955' acorn (=eikel) buisjes in?

JA dat klopt

dat je ook ergens in die mixer ook kunt moduleren,

Voor zover het schema voor mij helder is gebeurt dat in 2 aparte circuits Het moduleren gebeurt volgens mij in de oscillator. Na de oscillator volgt dan een versterker om de 30Ω uitgangen van signaal te voorzien. Vanaf de uitgang gaat het signaal naar de demodulator.

Ik zal vanavond even de klad schema's wat duidelijker tekenen en dan naar je toe sturen.

Mensen zijn soms net als een gelijkrichter, ze willen graag hun gelijk hebben.

Zie bijgaande foto van een transistor, wat voor type is het precies?
De "1" zou een een bc846 kunnen zijn maar ik zie "1.k>" staan.
Zit in een SOT-23 behuizing en hij schakelt een Schrack RTD34012 relais spoel met 12V en de relais coil is 360 Ohm.

Michel
Arco

Special Member

1K is een BC848b. Voor aansturing van een relais kun je de meeste NPN's die >100mA aan kunnen wel gebruiken...

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com

Waarschijnlijk een BC848. -> Arco was me voor.
Zie: http://www.s-manuals.com/smd/1k

1-st law of Henri: De wet van behoud van ellende. 2-nd law of Henri: Ellende komt nooit alleen.
pa3gws

Golden Member

Hallo allemaal.
Ik heb hier een printje van een led licht effect met een paar ontplofte torretjes.
Op de een staat 2X met erachter op zijn kant een Y
Als ik in het SMD code boek kijk zou dat een MMBT4401 ofwel een 2N4401 kunnen zijn.
En op de andere staat 1P met erachter een 5 op zijn kant.
En daar zou ik uitkomen op een MMBT2222A ofwel een 2N2222A
klopt dit?
Het ding moet dit weekeind weer werken en ik wil er tijdelijk gewone transistortjes op zetten zou ik een kans maken met een normale 2N2222A?

@hieronder thanks. :-)

Ik ben gestopt met roken nu mijn schakelingen nog.
Henry S.

Moderator

Dat gaat wel lukken, MMBT's zijn dezelfde transistors als de 2N's.

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

Op 1 juli 2015 16:38:08 schreef rew:
Ik heb een SOT23 ding met 1AU...

Waarschijnlijk een BC846A. Zowel onsemi als NXP markeren de BC846A met 1Ax waarbij x een productie-locatie-code is. (de hint kwam uit een strip die FOUTIEF als BC847 gemarkeerd was. Ooops! (anderzijds, een BC846 kan je als '847 verkopen. Voldoet ook aan de specs)).

@KeesD hieronder: Och, toch ruim 2x sneller dan ik m'n eigen onderdeeltje gevonden heb.....

[Bericht gewijzigd door rew op vrijdag 4 september 2015 17:37:24 (11%)

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

@benleentje
Misschien wat te laat,
het onderdeel met de octal voet is een 1MHz kristal.
Zit waarschijnlijk in een oscillator, signaal wordt gemixt metsignaal ven de generator, met de koptelefoon kan je dan de verschilpiep horen, is om de generator te kalibreren.
In de BC221 zat ook zoiets, met precies zo'n kristal.

Misschien is niets geheel waar, en zelfs dat niet.
Henry S.

Moderator

Op 4 september 2015 16:52:21 schreef rew:
Waarschijnlijk een BC846A. Zowel onsemi als NXP markeren de BC846A met 1Ax waarbij x een productie-locatie-code is.

Heb je een hoofdletter U?

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.

'k dacht het wel. Ben nu niet waar die dingen liggen. (en ik zie in de gauwigheid hier ook geen printjes met "generieke NPN tor)

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Hallo,

Ik zoon DIP IC socket met een beugeltje waarmee je het ic vast kan zetten.
Deze zitten vaak op eeprom programmers.

Hoe heet zoon ding?
iemand een ebay linkje?

PE2BAS
fred101

Golden Member

Zif socket (zero insertion force)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

Ah, geweldig dat is precies wat ik zoek.

PE2BAS
Arco

Special Member

Kijk wel voor een goede van 3M of zo. Goedkope namaak heeft vaak beroerd contact waar je je dood aan ergert. Heb dat met 2 programmers gehad...
(moet dan steeds het ic heen en weer schuiven om de boel schoon te maken)

Arco - "Simplicity is a prerequisite for reliability" - hard-, firm-, en software ontwikkeling: www.arcovox.com

Op 5 september 2015 15:37:10 schreef Henry S.:
[... SOT23-onderdeel met "1AU" er op .... ]
Heb je een hoofdletter U?

Ik heb ze bekeken, en ik ben niet overtuigd. Sommige U's zijn kleiner dan de A, andere niet. Ik denk dat er dan slecht gedrukt is en een grote-U bedoeld was.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
Henry S.

Moderator

Bij een hoofdletter U kan je NXP uitsluiten (en ik ken ook geen 'U' fab van NXP). Onsemi gebruikt naast de code ook nog een microdot op de loodvrije versie.

En om het lastig te maken heeft een MMBT3904 de code 1A, met en zonder extra codes: http://datasheetcatalog.com/datasheets_pdf/M/M/B/T/MMBT3904.shtml

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
fred101

Golden Member

Ik kom een transorb tegen met marking 1AU, de SMB10J9.0
Ik kan alleen de vraag van REW zo snel niet vinden dus ik weet niet wat voor package hij heeft

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

Volgens mij had ik in het begin al gezegd: het is geen transorb. Kennelijk hetzelfde SMD-code-boek gevonden.

Ze zitten in een stripje die ik bij farnell gekocht moet hebben, en kennelijk niet gelabled heb. Ik denk dat ik ze afschrijf als: "general purpose NPN transistor voor thuis". Of het dan een 3904 of een 846 is maakt niet uit.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
fred101

Golden Member

Sorry hoor, zal het nooit meer doen... ik schreef toch dat ik de startpost niet kon vinden en dit komt niet uit een smd codeboek, ik had dat ding laatst nodig voor een reparatie.

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

Sorry. Zo bedoel ik het niet. Niet boos worden. Excuses!

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/
fred101

Golden Member

Hi Rew, ik ook niet, staat er serieuzer dan de bedoeling is. (stevige kop- en rugpijn op het moment, dan ben ik wat meer prikkelbaar)

www.pa4tim.nl, www.schneiderelectronicsrepair.nl, Reparatie van meet- en calibratie apparatuur, ook maritieme en industriele PCBs

Hallo,

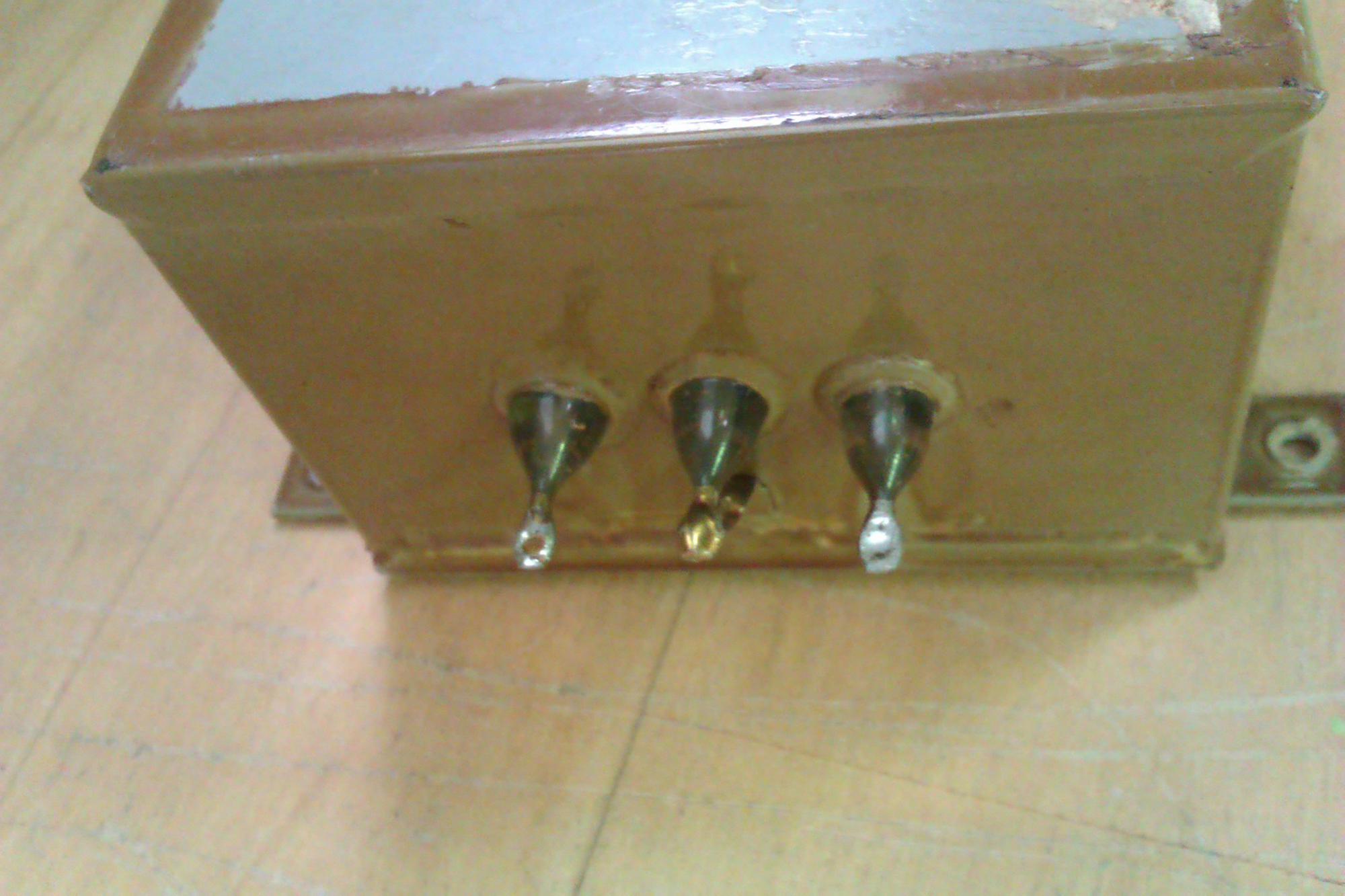

Ik vroeg me af wat dit onderdeel is.

Het heeft boven en onder drie aansluitingen en lijkt te zijn tropocolized.

Alvast bedankt!

Thevel

Golden Member
