Vergelijking PCB fabrikanten - Deel 2

Haha, ze zijn wel origineel ja...

Bij mij hadden ze een keer de stuksprijs van het product opgegeven (maar het pakket bevatte er 25 of zo). Ach, dat zal vroeger of later wel aan banden worden gelegd.

Op 22 augustus 2018 22:46:29 schreef 2N3055:
Handigetip: In het midden van S1 heb ik een klein gaatje 0.8mm mee getekend dat je als centreer puntje kan gebruiken om de positie vd button af te tekenen op de behuizing, even doorboren met 0.8mm en dan opboren naar de gewenste maat en de button zit op de perfecte plek in je behuizing.

Idd een handige tip, die zal ik (proberen te) onthouden!

Fabrikant AllPCB https://www.allpcb.com
Aantal besteld: 10
Afmeting : 48.3mm * 48.3mm ,1.6 mm dik, 2 Layers
Prijs per stuk : € 1,25
Verzendkosten : geen
Levertijd : 6 dagen
Bruikbaarheid : 11/11
Kwaliteit : perfect

Doel : Een board om twee IV-22 VFD 7 segment buizen aan te sturen.
Gemaakt in DipTrace, tweezijdig bestukt, met ground plane.
Opmerkingen : Ze versturen het met DHL en rekenen geen verzendkosten! (kan nooit uit) Weet niet dit tijdelijk is maar profiteer ervan zolang het kan.

Fabrikant: Elecrow
Aantal besteld/geleverd: 5/6
Afmeting: 65x56mm, 1.6mm dik
Prijs per stuk: $0,82
Verzendkosten: $4,80
Levertijd: 11 dagen
Bruikbaarheid: 6/6
Kwaliteit: Uitstekend
Doel: Opentherm hat voor raspberry
Opmerkingen:Op de foto lijkt de afwerking gold, maar hij is gewoon hasl, zal wel door de lichtinval komen.

Op 25 juli 2018 15:19:05 schreef Arco:
Heeft iemand ervaring met de jlcpcb.com site?
Ziet er wel goedkoop uit, maar de werking van de site is wat wazig...
Als ik in de online quote 10 printen van 375 * 120mm (dubbelzijdig) invoer, krijg ik een prijs van USD42.-, wat me erg laag lijkt...

Om de verzendkosten te berekenen moet je de bestelling in het winkelwagentje kiepen, je zou dan verzender kunnen kiezen. (maar er komt niets?)
(beetje griezelig om de verzendkosten niet vooraf te weten...)

Pas 10 PCB's daar besteld. Met tin afgewerkt.

Ze kwamen snel binnen, ze waren kleiner en nog goedkoper.

Ik had wel even problemen met het solderen van een heel klein componentje, het wilde niet vloeien. Maar even poetsen hielp. Ziet er verder normaal uit, niks mis mee.

Fabrikant: Seeed Fusion PCB
Aantal besteld/geleverd: 10/10
Afmeting: 84 x 87mm
Componenten: 0402
Surface Finish: ENIG
Prijs per stuk: $2,99
Verzendkosten: $31,03 - DHL
Invoerrechten en BTW: €28,47 - Staat der Nederlanden
Levertijd van begin aanmelding tot hier in huis: 10 dagen
Bruikbaarheid: 10/10
Kwaliteit: Uitstekend, echt heel mooi !!

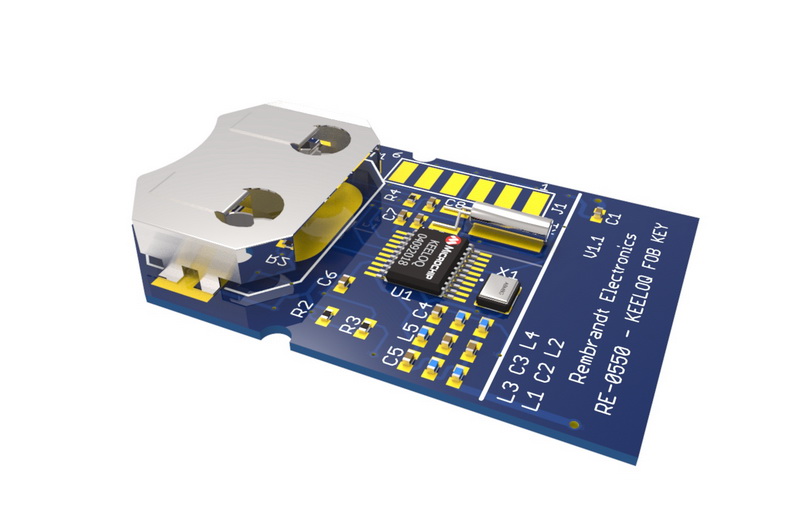

Doel: KEELOQ Fob Key Ultimate and Classic (inmiddels werkend op het Microchip Demo Board DM182017-4)

Opmerking: PCB's zijn gewoon blauw maar fototechnisch gaat er blijkbaar wat mis

Ach ja, gewoon omdat het kan

Kwam toevallig dit filmpje tegen :
https://www.youtube.com/watch?v=ljOoGyCso8s

Als je dit filmpje bekijkt snap je al helemaal niets meer van de (lage) prijzen, of juist wel gezien het volume.

[Bericht gewijzigd door bprosman op vrijdag 14 september 2018 08:06:17 (42%)

Ja ik zag het, het werd in dit topic al genoemd en is wel interessant als je wil weten hoe de productie van een PCB plaatsvindt (al is het een beetje veel gespeeld enthousiasme): link

[Bericht gewijzigd door Kruimel op vrijdag 14 september 2018 11:52:37 (14%)

De HASL processtap zou wel mijn minst favoriete werkplek zijn.

Afgelopen week een bestelling binnen gekregen van Elecrow.
Ik had besteld:
1 maal 10 stuks 10x10cm HASL lead free, waarbij ik in de 10x10cm 8 keer mijn design kwijt kon van een LED looplicht.
1 maal 10 stuks 10x10cm HASL, verschillende designs voor educatief project, gescheiden door silk screen.
Kosten waren:
€6,18 (HASL lead free 10 times 10x10 cm)
+ €4,39 (HASL lead free 10 times 10x10cm)
- €4,23 korting
+ €17,94 verzendkosten.
Besteldatum: 12-9 (avond)
Leverdatum: 21-9

Fabrikant: Elecrow
Finish: HASL lead gree
Aantal besteld/geleverd: 10/11 (80/88 sub-boards)
Afmeting: 100x100mm, 1.6mm dik
Prijs per stuk: €0,37 (€0.04625 per sub-board)
Verzendkosten: €8,97
Levertijd: 9 dagen of 7 werkdagen
Bruikbaarheid: 84/88 sub-boards (4 stuks afgekeurd)
Kwaliteit: Uitstekend
Doel: 8 x 3 voudig LED looplicht daisy chainable , gescheiden door V-cuts
Opmerkingen:

Fabrikant: Elecrow
Finish: HASL
Aantal besteld/geleverd: 10/11
Afmeting: 100x100mm, 1.6mm dik
Prijs per stuk: €0.26
Verzendkosten: €8,97
Levertijd: 9 dagen of 7 werkdagen
Bruikbaarheid: 11/11
Kwaliteit: Uitstekend
Doel: diverse designs voor educatieve doeleinden.
Opmerkingen:

Fabrikant: AllPCB
Finish: HASL
Aantal besteld/geleverd: 5/5
Afmeting: 233mm * 58mm, 1.6mm dik
Prijs per stuk: $5.40
Verzendkosten: $0,00 via DHL
Levertijd: 6 dagen of 4 werkdagen
Bruikbaarheid: 5/5
Kwaliteit: Uitstekend
Doel: DCF-77 Ontvanger uit Elektuur 1981
Opmerkingen:

Hoe krijg jij het voor mekaar $0 via dHL?
Edit: Oh wacht! Ik had net de post daarboven, "elecrow" gelezen, zat nog met elecrow in m'n hoofd. Hoe krijg "allpcb" dat voor mekaar?

[Bericht gewijzigd door rew op dinsdag 30 oktober 2018 07:29:37 (63%)

@Rew,
Geen idee, PCB's zijn wel duurder dan bijvoorbeeld via ALLPcb maar verzending via DHL voor $0 is standaard daar.

Tja. voor 10 stuks 100x100mm ben ik bij allpcb zo'n 37 dollar kwijt. Bij jlcpcb ook zoiets. Maar dan splitsen ze het uit in $25 verzendkosten en $11 voor je PCB.

Fabrikant: Elecrow
Aantal besteld/geleverd: 5/7
Afmeting: 101x145mm, 1.6mm dik
Prijs per stuk: $3,38
Verzendkosten: $9,84
Levertijd: 12 dagen
Bruikbaarheid: 7/7
Kwaliteit: Uitstekend
Doel: Nixie clock met IN-8 buisje en een Esp32

Fabrikant: Wuerth Elektronik
Aantal besteld/geleverd: 2/2
Afmeting: 147 x 74 x 1.6mm
Prijs per stuk: €90
Verzendkosten: €20
Levertijd: 7 dagen
Bruikbaarheid: 2/2
Kwaliteit: Uitstekend

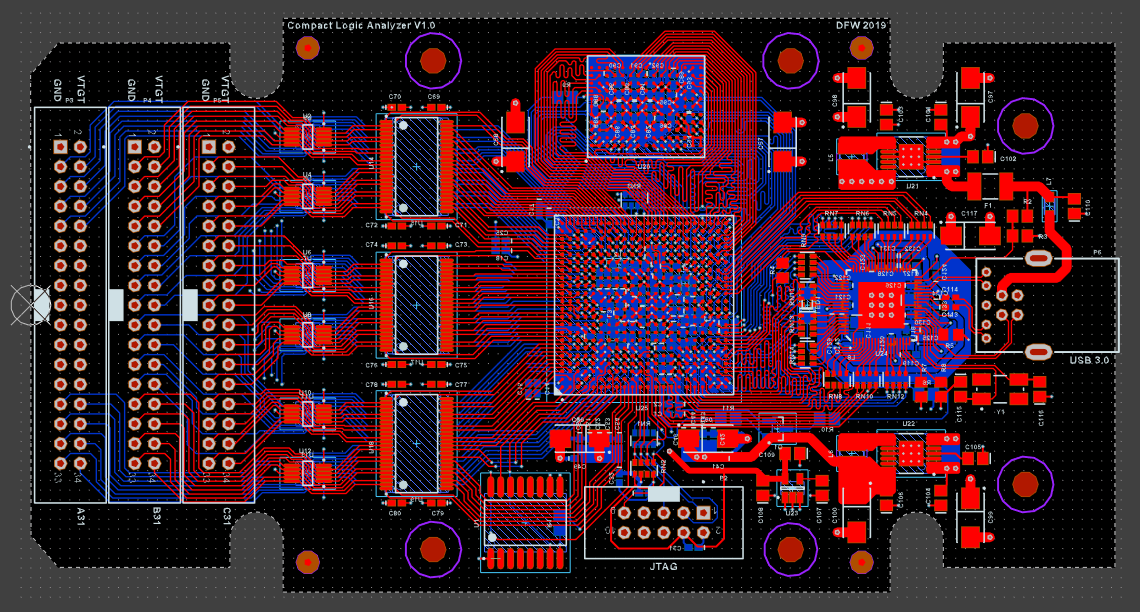

Doel: Logic Analyzer

Een 4 laags PCB met kleine trace/clearance (7 mil) en 0.2mm geboord. Niets dan lof over Wuerth. De fabricagetijd was dusdanig kort dat ik nog herinnerde dat ik ze besteld had, op het moment dat ik ze kreeg (dat is anders dan in China).

Op 14 maart 2019 18:05:07 schreef Dweil:
Fabrikant: Wuerth Elektronik
Aantal besteld/geleverd: 2/2
Afmeting: 147 x 74 x 1.6mm
Prijs per stuk: €90
Verzendkosten: €20
Levertijd: 7 dagen
Bruikbaarheid: 2/2
Kwaliteit: Uitstekend
Doel: Logic Analyzer

Een 4 laags PCB met kleine trace/clearance (7 mil) en 0.2mm geboord. Niets dan lof over Wuerth. De fabricagetijd was dusdanig kort dat ik nog herinnerde dat ik ze besteld had, op het moment dat ik ze kreeg (dat is anders dan in China).

Eigen design?

Natuurlijk.

Als je niets inhoudelijks te zeggen hebt, zeg dan niets ...
Maar ik moet wel: WOW

Op 14 maart 2019 22:11:07 schreef Dweil:
Natuurlijk.

Ik weet hoeveel werk dit is. Knap.

Ik heb ook wel eens zo'n BGA ge-layout. Veel werk om alles naar buiten te krijgen. De PCB was af. En toen kwam de klant die zelf het PCB model had aangeleverd terug met: "Sorry, we hebben je het component gespiegeld aangeleverd"....

maar een topic gemaakt -> https://www.circuitsonline.net/forum/view/144508

Op 14 maart 2019 18:05:07 schreef Dweil:
Fabrikant: Wuerth Elektronik
Aantal besteld/geleverd: 2/2
Afmeting: 147 x 74 x 1.6mm
Prijs per stuk: €90
Verzendkosten: €20
Levertijd: 7 dagen
Bruikbaarheid: 2/2
Kwaliteit: Uitstekend
Doel: Logic Analyzer

Een 4 laags PCB met kleine trace/clearance (7 mil) en 0.2mm geboord. Niets dan lof over Wuerth. De fabricagetijd was dusdanig kort dat ik nog herinnerde dat ik ze besteld had, op het moment dat ik ze kreeg (dat is anders dan in China).

Ja ze leveren topkwaliteit, heb er HDI printen laten maken, geweldige techniek waarmee je echt veel IC's en componenten op een klein oppervlakte weet te krijgen. Goede service en topkwaliteit PCB's, kan ze van harte aanbevelen.

Op 16 maart 2019 13:40:19 schreef Hoeben:
[...]
Ik weet hoeveel werk dit is. Knap.

Ik heb ook wel eens zo'n BGA ge-layout. Veel werk om alles naar buiten te krijgen. De PCB was af. En toen kwam de klant die zelf het PCB model had aangeleverd terug met: "Sorry, we hebben je het component gespiegeld aangeleverd"....

Nooit werken met de modellen die zij je aanleveren, maak zelf de componenten aan uit de datasheet van de fabrikant. Ik heb te vaak verkeerde verkeerde data aangeleverd gehad of uit bestaande bibliotheken gehaald om mij daar nog aan te branden. Wees compleet paranoïde als het gaat om dit soort dingen.

Recent ook ervaring opgedaanmet Seeed studio, alles goed verlopen. Prima kwaliteit voor de prijs en de levertijd viel mij mee. Ongeveer 15 dagen nodig gehad.

[Bericht gewijzigd door Blackfin op zaterdag 16 maart 2019 17:16:22 (35%)

Op 16 maart 2019 17:13:26 schreef Blackfin:
Nooit werken met de modellen die zij je aanleveren, maak zelf de componenten aan uit de datasheet van de fabrikant. ...

Inderdaad, ik werk zelf met Eagle maar ook daar ben ik modellen tegengekomen die fout waren. De nieuwere gedownloade modellen van deze tijd moet je ook altijd checken ten opzichte van de datasheet.

Fabrikant:AllPCB
Aantal besteld/geleverd: 30/31
Afmeting: 73 x 50 x 1.6mm
Prijs per stuk: $0.47
Verzendkosten: $26
Levertijd: 6 dagen
Bruikbaarheid: 31/31
Kwaliteit: Uitstekend
Doel: RJ45 adapter

Een 2 laags PCB om een apparaat met RJ45 stekker aan te sluiten op bestaande testdevices.

.

[Bericht gewijzigd door Kruimel op donderdag 3 oktober 2019 18:27:34 (100%)

Fabrikant:AllPCB
Aantal besteld/geleverd: 30/33
Afmeting: 38 x 35 x 1.6mm
Prijs per stuk: $0.30
Verzendkosten: $21
Levertijd: 4 dagen (!)
Bruikbaarheid: 33/33
Kwaliteit: Uitstekend
Doel: SIM adapter

Een 2 laags PCB om een bestaand apparaat uit te breiden met een SIM.
