Het "wat is / doet dit onderdeel" topic Deel 6

Waarschijnlijk een blok op TTL nivo op de output?

Alleen de frequentieteller heb ik aangesloten.
Het signaal heb ik nog niet op de scoop bekeken.
Na wat regelen staat de frequentie nu precies op 10.000 MHz.

Zojuist de scoop aangesloten en er komt een sinus uit.
Niet echt ,, om over naar huis te schrijven" maar het is een sinus met wat zaagtandachtige trekjes. Uitgangsspanning is. 1 volt.
Zeker geen blokgolf.

[Bericht gewijzigd door Henry S. op maandag 6 juni 2016 22:33:43 (40%)

Heeft iemand hier enige informatie over deze stroomstabilisatiebuis van Philips (typenummer; 100117)
Het enige punt waar ik er niets over kan vinden is het Omroep Zender Museum in Lopik, maar geen datasheets of andere info over parameters.

k heb hier een T5 13W balast die niks doet. ff wat nagemeten en tot de conclusie gekomen dat 1 soldering slecht was, en een diode niks doet (open kring langs 2 kanten).

alleen weet ik niet welke diode.
ik heb er een random diode van een harde schijf controller in gesoldeerd (zag er dezelfde uit en had die sloopprint toevallig rondslingeren) en de TL lamp werkt weer.

mijn vraag nu: welke diode, hoe herken je anode/kathode.
sorry voor de onduidelijke foto, mijn gsm wil absoluut niet focussen op de print. ook met de TL lamp er vlak naast.

je ziet nog de kapotte zitten, met mijn parallel diode ernaast.
het is zo een diode, alleen heeft die 1 zwart bandje in het midden zitten (1N4148???, maar dan hoe erin zetten, het zwart zit in het midden)

ik heb er eentje bijgestoken met een grijs bandje op de plaats van die blauwe en gewoon willekeuring in gesoldeerd (werkte het niet, ging ik ze eens omdraaien)

de ballast zelf was een SAMT5-13 en heb niet direct een schema gevonden. die diode staat in serie met een andere diode in de vorm van een 1N4001

Op 7 juni 2016 20:44:07 schreef Tidak Ada:
Heeft iemand hier enige informatie over deze stroomstabilisatiebuis van Philips (typenummer; 100117)
Het enige punt waar ik er niets over kan vinden is het Omroep Zender Museum in Lopik, maar geen datasheets of andere info over parameters.

Alleen deze tube codes.
https://www.scribd.com/doc/59929532/Philips-Tube-Codes

Die had ik al in meerdere uitvoeringen (ouderdom). Hier een stuk uit die van 2008.

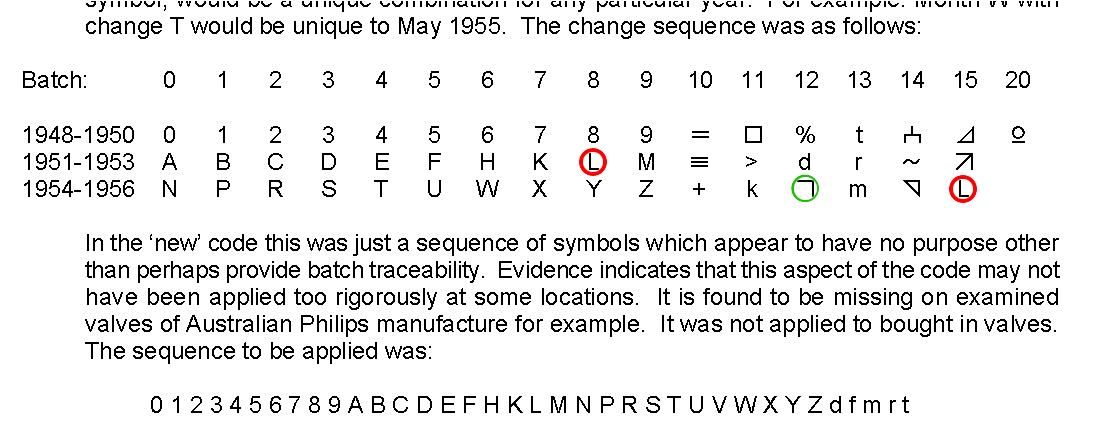

Op mijn buis staat een L-vormig teken, waarvan da stok even lang is als de corpsbreedte. Zoiets als batch 12 (1954-1956), maar dan 180° gedraaid.
Als het teken als een L is bedoeld, kan de buis dus òf batch 8 (1951-1953) òf batch 18 (1954-1956) zijn, maar zeker is het niet.

Het 6-ciferige type nummer duidt iig op een industriële buis. Dat past wel bij een buis voor de zender Lopik....

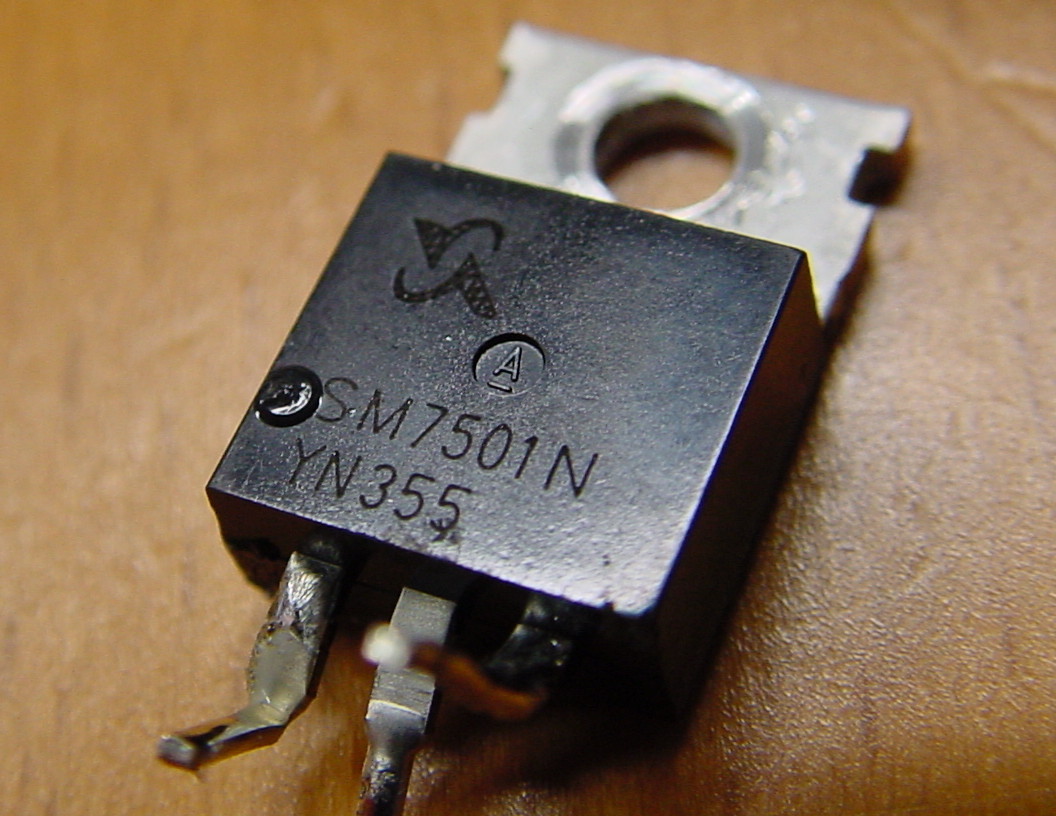

kennen jullie deze nog?

http://www.sinopowersemi.com/temp/SM7501NF_datasheet.pdf

Wow! thanks!

P.S. dag later... Ik begin te denken: mogelijk heb ik de SM als SN verstaan en daarop zitten googlen.

[Bericht gewijzigd door rew op woensdag 29 juni 2016 13:36:13 (82%)

Weet iemand wat dit voor onderdelen zijn: Grote foto!

Er staat geen typenummer op. Er zitten twee tonnetjes in met een weerstand van ongeveer 1.5 Ohm. Is het een soort gassensor? Er staat CO2 sensor op het koffieblik waar ze inzaten, maar ik kan geen foto vinden van een twee keer tweedraads CO2 sensor die er op lijkt.

[Bericht gewijzigd door Benadski op woensdag 6 juli 2016 13:24:48 (22%)

Is het niet een CO sensor ipc co2?
Die zijn wel met 3 contacten uitgevoerd(of iig degene welke mijn 4 gastester gebruikt).

Ben je niet in de war met je O2 cell in de 4 gasmeter? CO2 word daar normaal gemeten met een langebuis en een IR bron, waar een schijf voorlangs loopt.

Kan ieder gassensor zijn. Dat kleine staafje is denk ik, een een temperatuur sensor.

Shiptronic; idd is dat een o2 cell. gebruik dat ding maar zo'n maand per jaar, intern geheugen begint wat gaten te gaan vertonen blijkt maar weer.

Ship, qat doet dat ding? Heeft het te maken met LPG?

Nee niet speciaal voor LPG, elke garage heeft een 4 gastester. Ik gebruik hem als meet instrument/ analyser om een diagnose te stellen . De APK alleen on te zien of iets binnen de grenzen valt.

De meter meet %CO, %CO2, ppm HC, en % O2 in de uitlaatgassen daar uit rolt middels berekening de λwaarde .
(de luxe versies kunnen ook NOX meten)

De O2 cell word als referentie gebruikt, is een soort van batterij na ~2jaar zijn ze leeg en moet je ze vervangen.

Zal eens kijken of ik er meer over kan vinden.

Hier een paar afbeeldingen: https://www.google.nl/search?q=o2+cell&newwindow=1&tbm=isch&am…

[Bericht gewijzigd door Shiptronic op woensdag 6 juli 2016 21:41:55 (15%)

Ah een O2 referentie. Is dat alleen dat gesinterde deel, of is het het hele samenstel van de beide 'tonnetjes'?

Zo'n gesinterd deel ken ik als een bepaalde gasdetector, maar ik weet niet meer welke.

nee dat is het juist niet, hier nog iets info over een O2 cel : https://www.youtube.com/watch?v=fvuR_Z168aw

Hallo,
Wie weet welke connector dit is?
gaat om beide connectoren

Op 11 juli 2016 20:59:00 schreef lampje25:
Hallo,
Wie weet welke connector dit is?
gaat om beide connectoren
[bijlage]
[bijlage]

Lijkt op een AMP Faston T connector:
https://www.gliderpilotshop.com/amp-faston-t-connector.html

http://www.rdae.nl/multistekkers/multiconnectors-63mm/

Beste
ik ben momenteel bezig met een reverse engineering van een Li Ion BMS ( batterij laad systeem).Het gaat om een goedkoop chinees ding (10 euro of zo), waarmee 10 li ion cellen (18650) die in serie staan kunnen opgeladen worden.

Een onderdeeltje heeft 6 pootjes, komt 10 keer voor (dus een keer per cel).

Wat is dit? Het is geen diode array, misschien 2 fetjes in een doosje?....

Ik denk dat het type "5183 j" is (voor zover dit leesbaar is...)
Voor zover ik het schema begin te snappen zou het wel eens een actief onderdeel kunnen zijn..
Heeft iemand een idee???
mvg
jan

Load Balancer/oplaad beveiliging voor de betreffende Li-ion cel.

@hugo
de cellen worden op minimale en maximale spanning gecollectioneerd door 2 opto couplers (!!) (type http://www.vishay.com/docs/83522/k817p.pdf).

Wanneer de opto couplers die de maximale spanning meet van een cel niet ok staat ( spanning te hoog) wordt de cel belast via een fetje die een 151 ohm weerstandje over de cel zet, waardoor de betreffende cel ontlaad.

Wanneer de spanning over de cel te laag wordt is er een andere optocoupler die een signaal geeft en de pack afsluit.

Het onderdeel dat ik zoek (35183 J" doet blijkbaar iets tussen de opto coupler "logica" en het fetje die de cellen belast....( denk ik, schema is ongoing)

voor alle duidelijkheid dit is het de betreffende BMS

http://www.benl.ebay.be/itm/Battery-Protection-BMS-PCB-Board-for-10-Pa…

mvg jan

Volgens mij is dat een speciaal Cell-management-IC. SOT23-6. En ik verwacht dat je precies goed hebt aangegeven wat ie doet: indien meer dan 4.2V -> fet aan (een output hoog), en indien < 3.0V -> andere output hoog maken (of misschien liever: opto UIT...!).

Ik verwacht dat dit onderdeel niet te vinden zal zijn. Enerzijds zijn er voor dit soort toepassingen bergen chips die niet in de vrije handel te krijgen zijn, anderzijds is een SOT23 vaak niet groot genoeg om z'n hele typenummer op te zetten, dus zoeken op wat je wel ziet levert vaak niets op....

Op 21 juli 2016 15:50:38 schreef ecofablab Brugge:
... een 151 ohm weerstandje

Dat is een 150 ohm weerstand. (1-5-en 1 extra nul). (152 is 1500 ohm).

[Bericht gewijzigd door rew op donderdag 21 juli 2016 19:34:05 (16%)
