Aan het opschrift te zien een DCDC van 45 naar 2x5V
Maar zover was je al denk ik?

Angaben sind wie immer ohne Gewähr.
maartenbakker

Golden Member

Of 45V uitgang voor een vermogenstrapje misschien? Ik heb het nummer niet nagezocht.

Dit is in elk geval NIET het kleine IC:

https://www.alldatasheet.com/datasheet-pdf/pdf/6676/NEC/UPC1675G.html

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
Henry S.

Moderator

Op 21 augustus 2019 23:44:42 schreef maartenbakker:
Dit is in elk geval het kleine IC:

https://www.alldatasheet.com/datasheet-pdf/pdf/6676/NEC/UPC1675G.html

Dan heeft het onderweg wat pootjes verloren, het halve Japaneese typenr stuurt je het bos in...

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
maartenbakker

Golden Member

Oh verdraaid, die in het datablad heeft maar 4 pootjes. De functie leek me zeer plausibel gezien het verdere uiterlijk. Ik vraag me af of het niet een andere variant (suffix) van hetzelfde IC is, want de opdruk NEC C1675 zou niet ambigu moeten zijn.

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."
vergeten

Golden Member

Op 21 augustus 2019 23:37:06 schreef Sine:
Aan het opschrift te zien een DCDC van 45 naar 2x5V
Maar zover was je al denk ik?

Inderdaad goed geraden :)
Gaat meer om datasheet en pinning functies,

Doorgaans schrijf ik duidelijk wat ik bedoel, en toch wordt het wel eens anders begrepen.
Arco - "Simplicity is a prerequisite for reliability" - www.arcovox.com
vergeten

Golden Member

Dat is hem!
Het verbaasd me wel ik heb toch zelf ook aardig mijn best gedaan, Thanks! :)

Doorgaans schrijf ik duidelijk wat ik bedoel, en toch wordt het wel eens anders begrepen.
maartenbakker

Golden Member

Ik wist zeker dat het een UPC1675 moest zijn alleen zonder suffix G. En die kon ik niet vinden... Waar heb je die gevonden?

"The mind is a funny thing. Sometimes it needs a good whack on the side of the head to jar things loose."

Weet niet meer waar precies. Ergens op een site van een ic-broker...

Arco - "Simplicity is a prerequisite for reliability" - www.arcovox.com
Tidak Ada

Golden Member

Op 22 augustus 2019 13:16:38 schreef Arco:
Deze dan?... ;)

Ah, dat is 'flat package', paleolithische voorganger van SMD ;)

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com

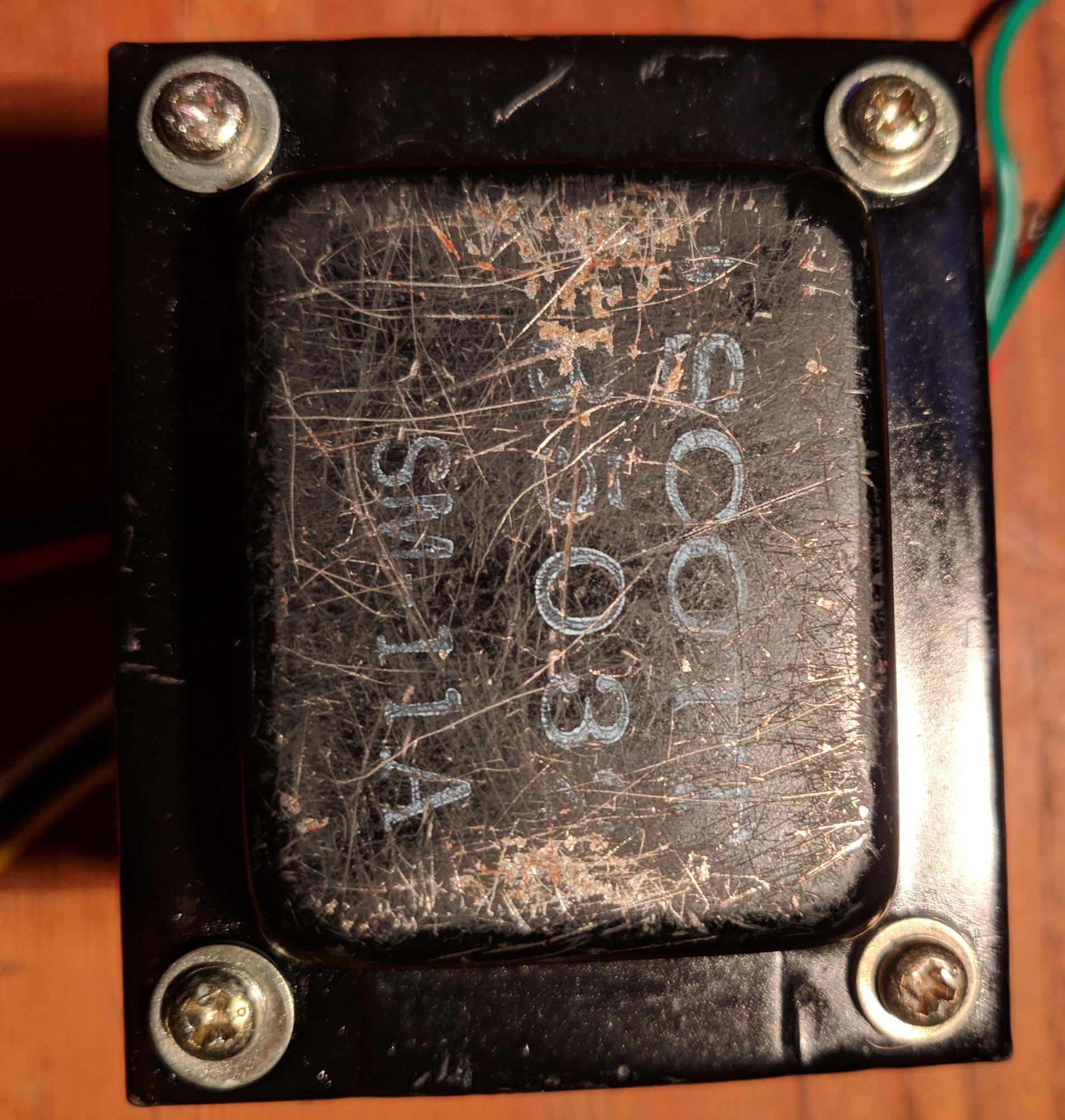

Ik zoek gegevens van een Scott trafo 3503 SM-11A, die komt uit een versterker of receiver. De aansluitdraden zijn ong. 1mm2 dik en er zit een koperen band omheen, waarom zit die daar?

Kern 6.3 * 7.6 * 5.*3 cm

4 wikkelingen:

1. groen-groen 0.6Ω

2. rood-rood 0.8Ω
rood-geel-0.5Ω

3. wit-zwart 8Ω
wit-rose 1.3Ω

4. geel-blauw 8.6Ω

edit: gemeten secundair 2 X 20V en 1 X 8V Gezien de grootte een 80-100VA model? edit2: Gemeten doet ie dik 150VA en dat zonder overhittingsverschijnselen.

Henry S.

Moderator

Op 22 augustus 2019 13:16:38 schreef Arco:
Deze dan?... ;)

Goed gevonden!

Het Elmec blokje is trouwens een een FDC0205, een 200ps vertragingslijn.
https://www.datasheetq.com/datasheet-download/142500/1/ETC2/FDD10005

73's de PA2HS - ik ben een radiohead, De 2019 CO labvoeding.
vergeten

Golden Member

Doorgaans schrijf ik duidelijk wat ik bedoel, en toch wordt het wel eens anders begrepen.

Is er te zien of dit een 125 of 250V SMD zekering is?

[Bericht gewijzigd door RAAF12 op 5 september 2019 00:30:28 (33%)]

Sine

Moderator

Bij twijfel vervangen door 250V ?

Angaben sind wie immer ohne Gewähr.

De zekering is niet kapot en komt uit een modem en vroeg me af of ik die kan hergebruiken. Aan de markering is niet te zien of het een 125 of 250V exemplaar is.

Ik vermoed dat 125V niet kleiner kan dan 0805, en dat je een 1206 behuizing nodig hebt voor 250V. Maar dat soort dingen kan je het beste even opzoeken: Gewoon een random datasheet proberen te vinden en kijken welke maat bij welke spanning gebruikt wordt.

four NANDS do make a NOR . Kijk ook eens in onze shop: http://www.bitwizard.nl/shop/

Is een Littlefuse nanofuse, zal wel 125v zijn...
Voor zekerheid even opmeten qua afmetingen en vergelijken: https://www.littelfuse.com/products/fuses/surface-mount-fuse...fuses.aspx

Arco - "Simplicity is a prerequisite for reliability" - www.arcovox.com

Ahh, LF=Little fuse ik had het kunnen weten :-) Origineel zat ie in het laagspanningscircuit en zal wel 125V zijn. Ik ga het opzoeken, tnx!

Ik ben de afgelopen dagen begonnen met een paar van mijn ongesorteerde puinhopen uit te spitten, en tussen de duizenden IC's vond ik dit:

https://i.imgur.com/6Q9EBGYl.jpg

Als ik de code Google vind ik niet meteen iets. De kans is heel groot dat het een waardeloos IC is (zeker zonder datasheet), en dat ik het nooit zal gebruiken. Maar toch ben ik nieuwsgierig... wat voor iets is dit?

Is dit een soort EPROM? Het is het enige soort component waarvan ik weet dat ze een venstertje hebben. Alleen is het venstertje van dit IC een heel andere vorm, en bevindt het zich in de hoek, in plaats van in het midden. Dus misschien zijn er nog andere IC's die zo'n venstertje hadden?

Iemand die deze jonkie kan vertellen wat dit juist is? :)

Volgens mij een quarts oscillator...

Arco - "Simplicity is a prerequisite for reliability" - www.arcovox.com
Tidak Ada

Golden Member

Zou het iets te doen hebben met de 8600 microprocessor?
Als het duister blijft en/of onbruikbaar, neem dan s.v.p. contact met mij op. Ik wil het dan wel hebben voor mijn verzameling rariteiten ;)

Er zijn ook optische chips geweest voor kleur en/of plaatsbepaling

[Bericht gewijzigd door Tidak Ada op 9 september 2019 18:06:53 (15%)]

Rommelige werkplek? In de natuur is wanorde de meest stabiele toestand; de entropie is dan maximaal. Het handhaven van "orde" kost daarom altijd energie. ----------------------> TUBECOLLECTORSASSOCIATION@yahoogroups.com

Typisch model voor een tuning fork kristal (met misschien nog een oscillator ingebouwd)
https://g-search1.alicdn.com/img/bao/uploaded/i1/2591450781/O1CN01Bo3yPA1HdjpmSCH9i_!!0-item_pic.jpg_300x300.jpg
Statek maakte die onder andere...

[Bericht gewijzigd door Arco op 9 september 2019 18:27:02 (24%)]

Arco - "Simplicity is a prerequisite for reliability" - www.arcovox.com

Ik heb deze datasheet gevonden, door met Arco zijn zoektermen te spelen:
https://www.digchip.com/datasheets/download_datasheet.php?id...=SPG8640BN

dit zou'm wel eens kunnen zijn. Alleen zonder venstertje dan? Zou dat een functioneel verschil maken? Doet dat venstertje iets?

@Tidak Ada: van mij mag je hem hebben als je hem wil hoor :p

Tidak Ada

Golden Member

Graag, leuk! :)

Stuur me even een PM (zie mijn profiel, even op mijn naam, hier links, klikken) Dan kunnen we het rond maken....

[Bericht gewijzigd door Tidak Ada op 9 september 2019 22:42:43 (14%)]
